1.应用场景
主要用于学习,以及书写软件设计文档。 |
2.学习/操作
1.文档阅读2.整理输出在第9篇文章中,我讲了每种UML模型图的画法,以及这些画法分别适用于什么样的设计阶段,我们也可以将不同阶段输出的模型图放在一个文档中,对每张模型图配以适当的文字说明,构成一篇设计文档。 对于规模不太大的软件系统,我们可以将概要设计文档和详细设计文档合并成一个设计文档。这一篇文章中,我会展现一个设计文档示例模板,你可以参考这个模板编写你的设计文档。 文档开头是设计概述,简单描述业务场景要解决的核心问题领域是什么。至于业务场景,应该在专门的需求文档中描述,但是在设计文档中,必须要再简单描述一下,以保证设计文档的完整性,这样,即使脱离需求文档,阅读者也能理解主要的设计。 此外,在设计概述中,还需要描述设计的非功能约束,比如关于性能、可用性、维护性、安全性,甚至开发和部署成本方面的设计目标。 然后就是具体的设计了,第一张设计图应该是部署图,通过部署图描述系统整个物理模型蓝图,包括未来系统长什么样。 如果系统中包含几个子系统,那么还需要描述子系统间的关系,可以通过子系统序列图,子系统活动图进行描述。 子系统内部的最顶层设计就是组件图,描述子系统由哪些组件组成,不同场景中,组件之间的调用序列图是什么样的。 每个组件内部,需要用类图进行建模描述,对于不同场景,用时序图描述类之间的动态调用关系,对于有复杂状态的类,用状态图描述其状态转换。 具体示例模板如下: 1 设计概述……系统是一个……的系统,是公司……战略的核心系统,承担着公司……的目标任务。 1.1 功能概述系统主要功能包括……,使用者包括……。 1.2 非功能约束……系统未来预计一年用户量达到……,日订单量达到……,日PV达到……,图片数量达到 ……。

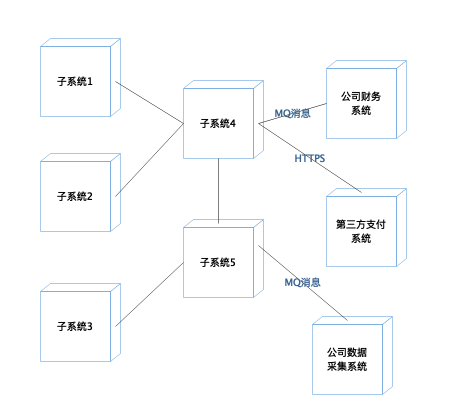

2 系统部署图与整体设计系统上线时预计部署……台物理机,……个子系统,和公司……系统交互,和外部第三方……个系统交互。 2.1 系统部署图
子系统2参照子系统1来写。 2.2 下单场景子系统序列图

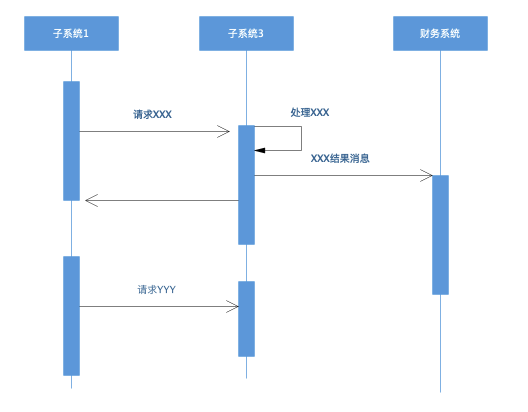

2.3 退款场景子系统序列图

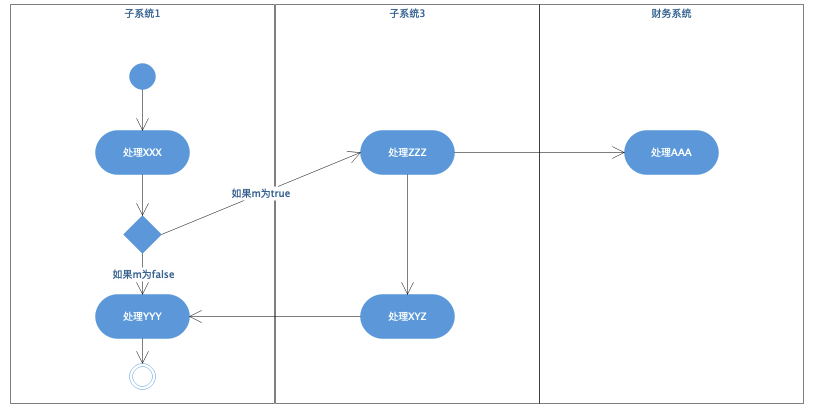

2.4 退款场景子系统活动图

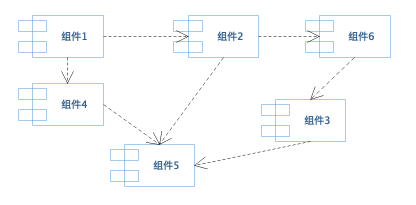

3 子系统1设计子系统1的主要功能职责是……,其中主要包含了……组件。 3.1 子系统1组件图

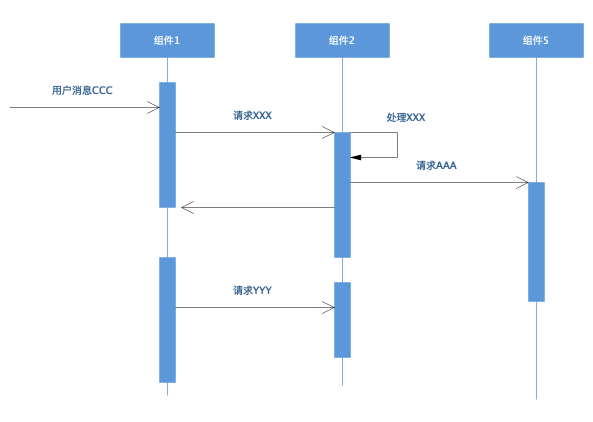

组件1的功能主要是……,需要依赖组件2完成……,是子系统1的核心组件,用户……请求主要通过组件1完成。 同样的,组件2也可以参照组件1来这样写。 3.1.1 场景A组件序列图

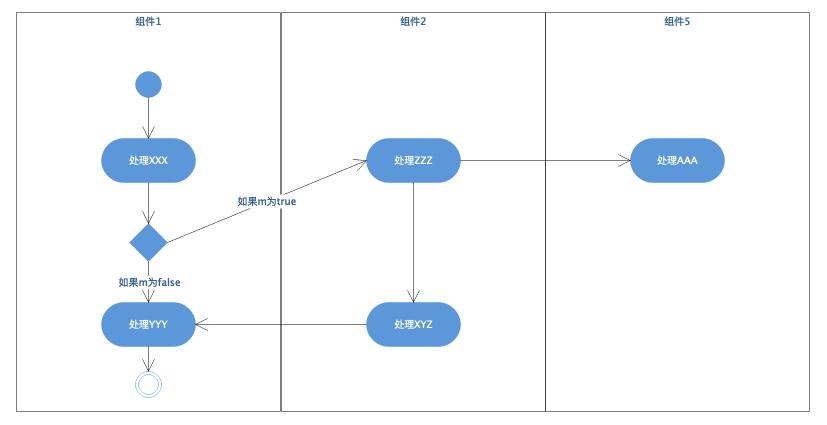

3.1.2 场景B组件活动图

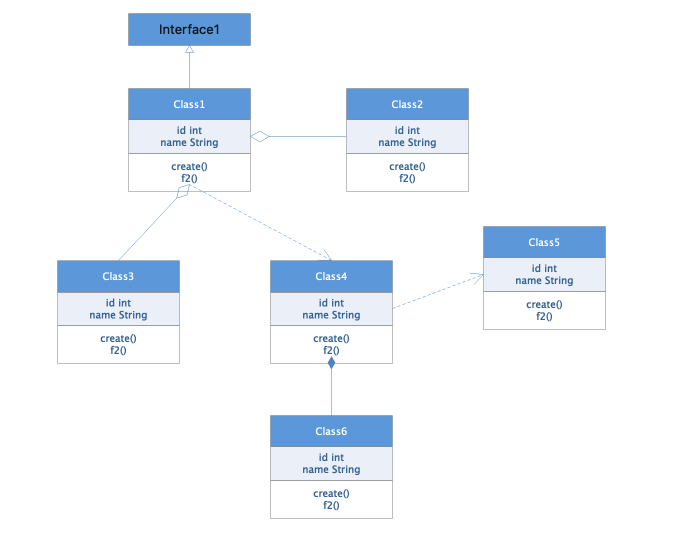

3.2 组件1设计组件1的主要功能职责是……,其中主要包含了……类。 3.2.1 组件1 类图

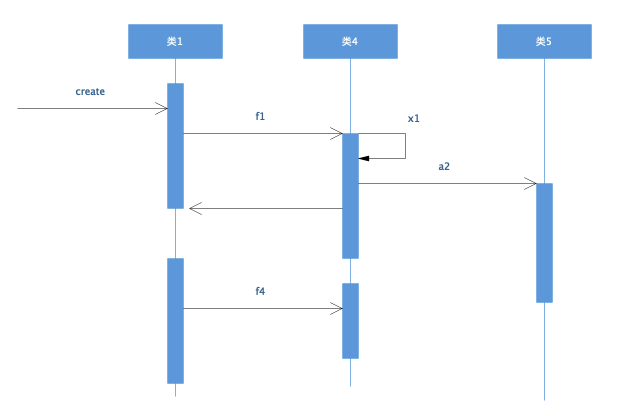

3.2.2 场景A 类序列图

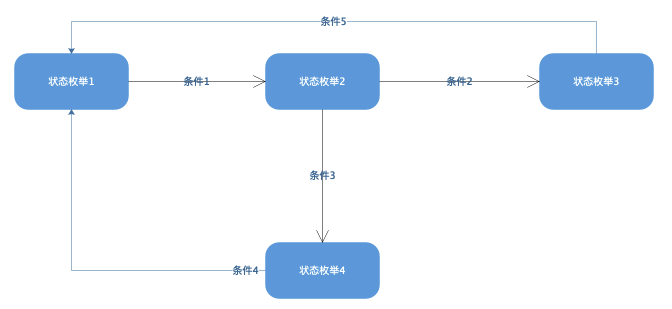

3.2.3 对象1状态图
3.3 组件2设计重复上面的格式。 4 子系统2设计重复上面的格式。 后续补充 ... |
