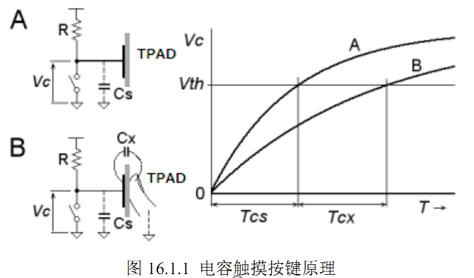

R:外接电容充放电电阻。
Cs:TPAD和PCB间的杂散电容。
Cx:手指按下时,手指和TPAD之间的电容。
没有按下的时候,充电时间为T1(default)。按下TPAD,电容变大,所以充电时间为T2。我们可以通过检测充放电时间,来判断是否按下。如果T2-T1大于某个值,就可以判断有按键按下。
电容触摸按键原理
