数据质量管理是数据治理研究领域的具体内容,目前市场上有众多成熟产品满足业务系统数据质量管理需求。本文采用一种低成本、较为轻量级的设计与实现思路,探索数据质量监测的需求实现。
目录
一、项目需求
在某领域的业务系统实施过程中,作为某一子领域主管部门,要实现众多第三方数据源对接、下级单位数据上报的需求。在此过程中,数据具有多源、异构、海量的显著特征。亟需数据质量监测功能,提供给数据管理者及时掌握数据情况。
二、设计约束
- 数据质控对象是多源、异构、海量数据在数据中心落地后的数据表进行处理。
- 数据质控规则在系统投入使用后会根据业务要求灵活调整。
- 数据质控检查由系统自动完成
- 需要定期进行数据检查。
- 数据质控规则的设定由专人完成
三、实现思路
- 在数据库设计数据质控规则存储、管理表,用以记录数据质控规则。
- 数据质控规则实质上是一段SQL脚本,由数据质控检查作业调用执行。
- 检查规则应分为汇总查询语句和明细查询语句两部分。其中,汇总查询语句的返回结果对于各个规则来讲是统一结构的,而明细查询返回结果是根据检查规则不同而变化。
- 因为明细查询返回结果不同,因此将结果通过For xml子句转换成xml存储于数据表中,程序读出后直接绑定到GridView上显示。
- 系统自动记录后台执行检查过程中的错误,形成错误列表,并能查看详细数据。
- 由管理员或者开发人员通过设置功能,添加、删除、修改质控检查规则,并设置启用与否。
- 基于上述思路,可以发现、报警(预警)的数据质量问题包括:数据准确性、数据唯一性、数据及时性、数据关联性、数据一致性、数据完整性等。基本涵盖大部分数据质量问题。
四、技术实现
1. 规则设置
1.1 数据表设计
- 质控规则表:T_Cas_DataAudit_Rule
字段名 | 说明 | 数据类型 | 主键 | 外键 | 非空 |
---|---|---|---|---|---|
AuditID | 主键 | int | TRUE | TRUE | |
SEARCH_SQL | 查询语句 | VARCHAR(500) | TRUE | ||
SEARCH_DETAIL_SQL | 明细查询语句 | VARCHAR(500) | TRUE | ||
SEARCH_TYPE | 质控类型代码(JZ_CODE[]) | VARCHAR(10) | TRUE | ||
SEARCH_CLASS | 质控类别代码(JZ_CODE[]) | VARCHAR(10) | TRUE | ||
DESCRIPTION | 描述 | VARCHAR(500) | TRUE | ||
TABLE_NAME | 表名 | VARCHAR(30) | |||
TABLE_SHOW | 表名的前台显示字段及中文名称 | VARCHAR(500) | |||
TABLE_DESC_NAME | 表中文显示名 | VARCHAR(50) | TRUE | ||
IS_ENABLE | 是否启用 1启用 0未启用 | CHAR(1) | TRUE | ||
OP_NAME | 操作人 | VARCHAR(30) | TRUE | ||
OP_TIME | 操作时间 | DATE | TRUE |

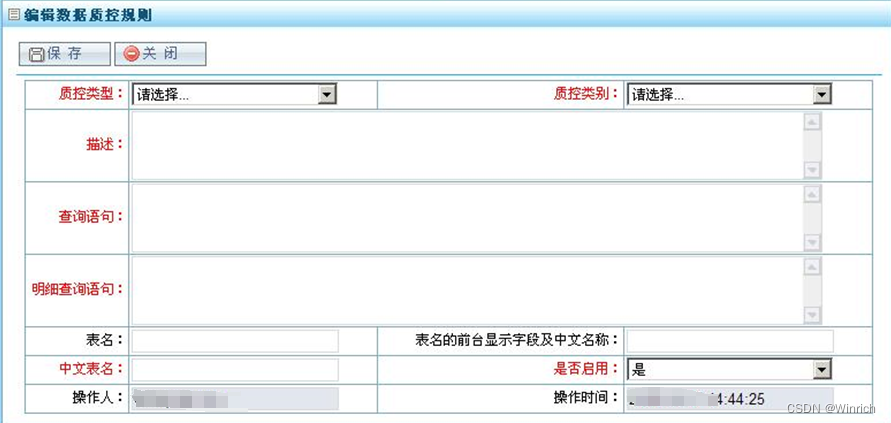

1.2 功能设计
1.2.1 查询功能
用户可以通过设定多个查询条件,检索符合条件的质控信息,查询结果将以列表形式展示,并提供排序、翻页以及导出到Excel的功能。
- 输入描述:
- 质控类型:用户可以选择特定的质控类型作为查询条件。
- 质控类别:用户可以选择特定的质控类别进行筛选。
- 描述:支持模糊查询,用户输入关键字,系统返回包含这些关键字的描述信息。
- 表中文显示名:同样支持模糊查询,用户输入关键字,系统检索匹配的表中文显示名。
- 是否启用:用户可以从下拉列表中选择“是”或“否”来查询当前是否启用的质控项目。
- 操作人:用户可以输入操作人的名称或ID来查询特定操作人负责的质控项目。
- 操作日期:用户可以选择一个日期范围,查询在该时间段内进行操作的质控项目。
- 输出描述:
- 序号:查询结果将包括一个序号列,用于标明每行记录的顺序。
- 质控类别:显示每条记录所属的质控类别。
- 质控类型:显示每条质控记录的质控类型。
- 表中文显示名:展示每条记录在系统中的中文显示名称。
- 描述:展示每条质控记录的详细描述信息。
- 操作区(系统):标明每条质控记录是在哪个系统或区域内进行的操作。
- 其他功能描述:
- 结果排序功能:查询结果默认根据序号进行排序,用户也可以根据需要选择其他字段进行排序。
- 翻页功能:当查询结果超过一页时,用户可以通过翻页功能查看所有的查询结果。
- 导出到Excel:用户可以将查询结果导出到Excel文件中,以便进一步分析或存档。
1.2.2 显示详细
点击操作区中的查看
- 当用户在查询结果的操作区中点击“查看”时,系统将展示所选质控项目的详细信息。
- 详细信息包括但不限于:质控类型、质控类别、描述、表名、表名的前台显示字段及中文名称、表中文显示名、是否启用状态、操作人和操作时间等。
- 用户可以通过此功能深入了解特定质控项目的所有相关信息,以便进行进一步的分析或操作。
1.2.3 新增
1. 点击查询页面上的新增按钮触发
- 用户在查询页面点击“新增”按钮后,将打开一个新的界面或弹出窗口,用于输入新质控项目的相关信息。
2. 设置查询语句、类型代码、类别代码、描述、表名、表名的前台显示字段及中文名称、表中文显示名
- 用户需要在新增界面中填写质控项目的各项信息,包括查询语句(必须以“SELECT ”开头)、类型代码、类别代码等。
- 这些信息是创建新质控项目的基础,必须准确填写以确保质控项目的正确性和有效性。
3. 其中的质控类型(如非空检查、逻辑规则)、质控类别(经案系统要求)
- 用户需要选择或输入质控类型和质控类别,这些分类信息有助于后续对质控项目的管理和查询。
4. 设置是否启用
- 用户可以设置新质控项目是否立即启用,这决定了该项目在当前系统中的活动状态。
5. 保存时更新操作人、操作时间
- 当用户点击保存时,系统除了保存质控项目的所有信息外,还会自动记录操作人和操作时间,以便后续追踪和审计。
注意需求细节:注意控制SQL注入风险
1.2.3 修改
1. 点击操作区中的“编辑”触发
- 用户可以在查询结果的操作区中点击“编辑”来修改选定的质控项目。
2. 设置查询语句、类型代码、类别代码、描述等
- 在编辑界面中,用户可以修改质控项目的各项信息,与新增界面类似,但需要确保修改后的信息仍然保持准确性和完整性。
3. 设置是否启用
- 用户也可以在编辑过程中更改质控项目的启用状态。
4. 保存时更新操作人、操作时间
- 修改完成后,点击保存将更新质控项目的所有信息,并同时记录操作人和操作时间。
注意需求细节:注意控制SQL注入风险
1.2.4 删除
1. 点击显示详细页面或者编辑页面中的删除后触发
- 用户可以在显示详细页面或编辑页面中点击“删除”来移除选定的质控项目。
2. 质控类别为“经案系统要求”的规则不能删除
- 系统会检查质控项目的类别,如果类别为“经案系统要求”,则该项目不能被删除,以确保系统关键质控规则的完整性。
3. 删除之前应有确认提示
- 在执行删除操作之前,系统会弹出一个确认提示框,要求用户再次确认是否真的要删除该项目,以防止误操作导致的数据丢失。
2. 质控管理

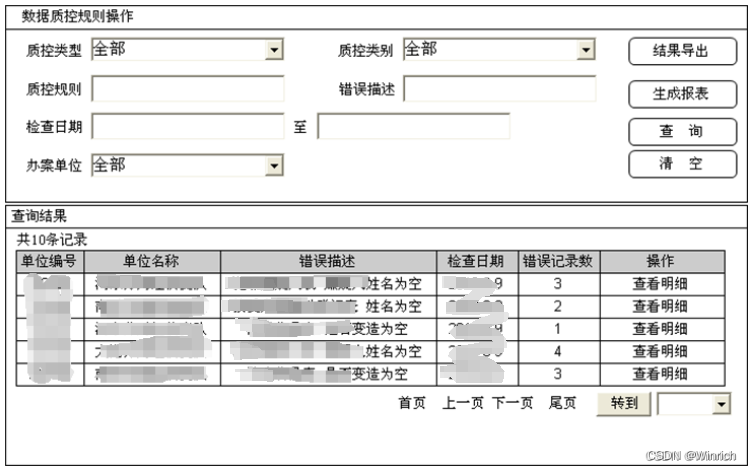

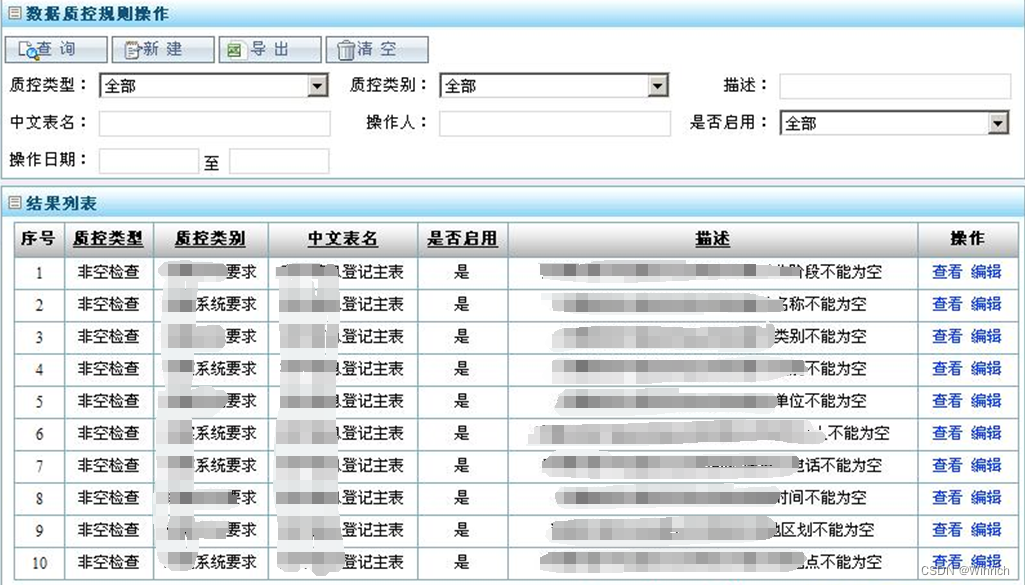

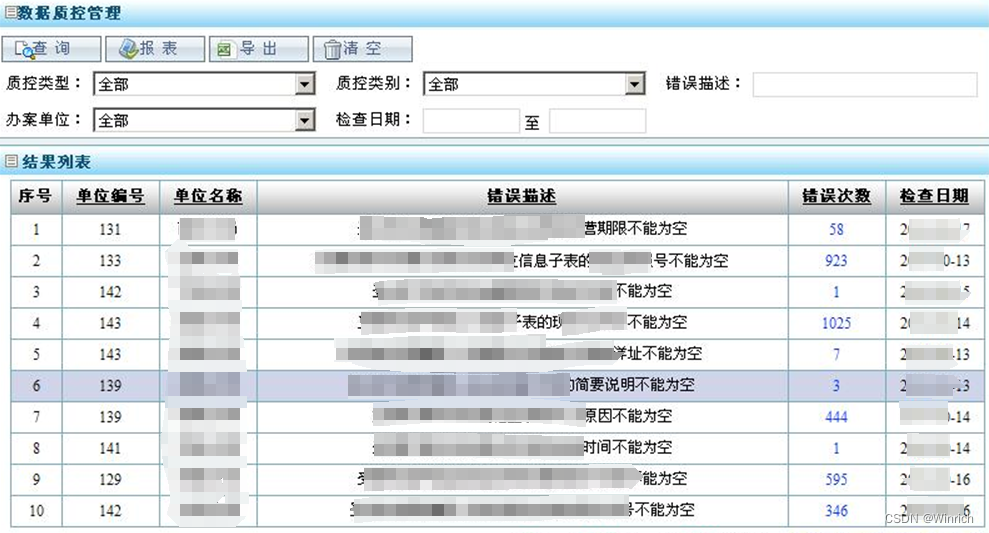

2.1 界面设计
2.2 功能设计
2.2.1 结果导出
将查询结果导出Excel
- 功能描述:用户可以将查询到的质控结果数据导出为Excel文件,以便于数据的进一步分析、存档或共享。
- 输入:用户选择导出的查询结果数据。
- 输出:生成一个包含所选查询结果数据的Excel文件。
- 需求细节:
- 提供“导出”或类似功能的按钮,用户点击后触发导出操作。
- 导出的Excel文件应包含查询结果的所有字段,并保持数据的完整性和格式的正确性。
- 在导出过程中,应提供进度提示或反馈,以便用户了解导出进度。
- 导出完成后,应提供下载链接或自动下载功能,方便用户获取导出的Excel文件。
2.2.2 生成报表
弹出质控统计页面
- 功能描述:用户可以生成质控统计报表,以便对质控数据进行汇总和分析。
- 输入:用户触发生成报表的操作。
- 输出:弹出一个质控统计页面,展示质控数据的统计信息。
- 需求细节:
- 提供“生成报表”或类似功能的按钮或链接,用户点击后触发统计页面的弹出。
- 质控统计页面应包含质控数据的汇总信息,如图表、统计数据等。
- 统计信息应根据查询条件进行筛选和计算,确保数据的准确性和实时性。
- 提供报表的导出功能,如PDF、图片等格式,以便用户保存或分享统计结果。
2.2.3 查看明细
弹出质控明细页面
- 功能描述:用户可以查看质控项目的详细明细,以便深入了解每个质控项目的具体情况。
- 输入:用户选择查看明细的操作。
- 输出:弹出一个质控明细页面,展示选定质控项目的详细信息。
- 需求细节:
- 在查询结果或相关页面上提供“查看明细”或类似功能的按钮或链接。
- 用户点击后,应弹出一个新的页面或窗口,展示选定质控项目的所有相关信息和明细数据。
- 明细页面应包含质控类型、质控类别、描述、表名、表名的前台显示字段及中文名称、表中文显示名等详细信息。
- 提供打印或导出功能,方便用户保存或分享质控明细信息。
3. 质控统计页面

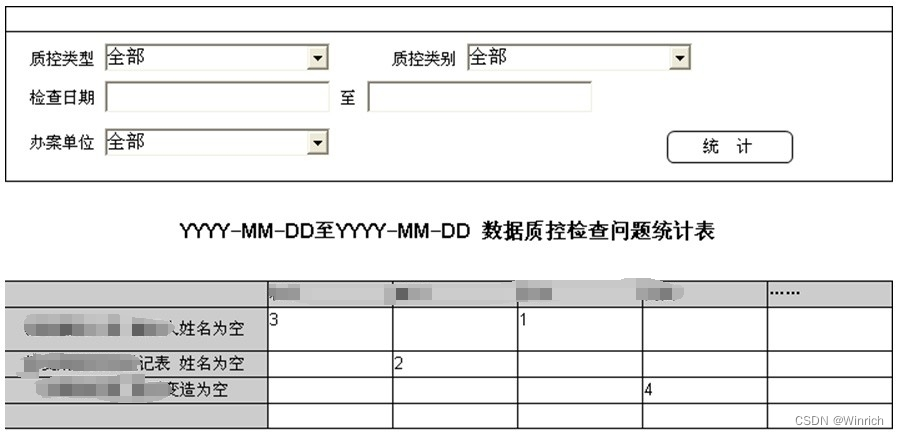

3.1 界面设计
3.2 数据表设计
- 质控结果表:T_Cas_DataAudit_Result
字段名 | 说明 | 数据类型 | 主键 | 外键 | 非空 |
---|---|---|---|---|---|
ResultID | 质控结果ID,主键 | int | TRUE | TRUE | |
UNITID | 单位编号 | VARCHAR(500) | TRUE | ||
AuditID | 规则编号 | int | TRUE | ||
AuditContent | 质控规则 | VARCHAR(500) | TRUE | ||
ErrRow | 错误记录数 | int | TRUE | ||
AuditTime | 质控检查时间 | DATE | TRUE |
- 质控规则调用语句参考
DECLARE @s NVARCHAR(max)
SELECT @s=ISNULL(@s+',','')+QUOTENAME(unitid) FROM t_Cas_DataAudit_Result GROUP BY unitid
set @s='select AuditContent [质控规则],'+@s+',AuditTime [发现时间]
from
(select Auditcontent,Unitid,ErrRow,AuditTime from t_Cas_DataAudit_Result where ……) a
pivot
(max([ErrRow]) for [UnitID] in('+@s+'))b '
exec (@s)
核心逻辑是:从质控规则表中取出规则相应的检查SQL语句,并执行,最后将执行结果以XML格式存到结果表中。
3.3 功能设计
- (参见界面设计图),在上面界面设计中的条件支持下拉选择,包括多选
- 结果支持导出到Excel
4. 质控明细页面
4.1 界面设计
(图略)
- 点击质控管理的错误数字时弹出方式显示
- 点击质控统计页面中的数字时弹出方式显示
4.2 数据表设计
- 质控结果明细表:T_Cas_DataAudit_DetailResult
字段名 | 说明 | 数据类型 | 主键 | 外键 | 非空 |
---|---|---|---|---|---|
DetailResultID | 主键 | int | TRUE | TRUE | |
ResultID | 质控结果ID | int | TRUE | TRUE | |
ErrData | 错误数据记录(xml格式的文本,由于错误数据的字段名、字段数不能统一,因此采用xml格式存储,前台直接用Gridview绑定该XML即可显示) | VARCHAR(2000) | TRUE |
注:ErrData实例:
<质控检查明细>
<Row>
<Auditcontent>XX人表 XX人姓名为空</Auditcontent>
< XX单位1>3</ XX单位1>
< XX单位2>2</ XX单位2>
</Row>
<Row>
<Auditcontent>xx登记表 姓名为空</Auditcontent>
< XX单位3>4</ XX单位3>
</Row>
<Row>
<Auditcontent>xx表 是否变造为空</Auditcontent>
< XX单位3>1</ XX单位3>
</Row>
</质控检查明细>
4.3 功能设计
(略)

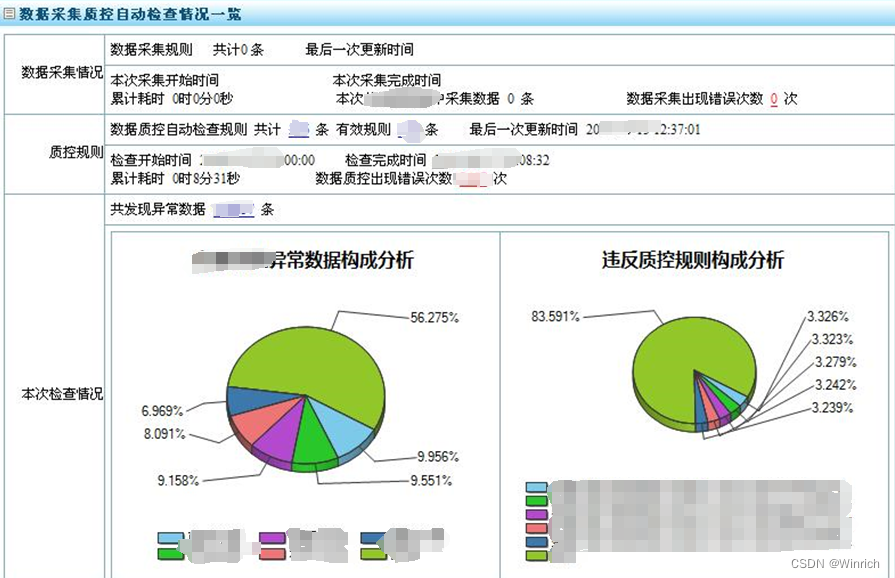

5. 质控总览
5.1 界面设计

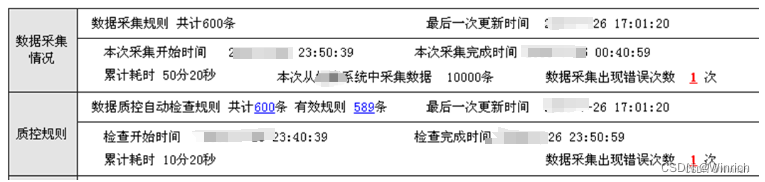

5.1.1 数据采集情况与质控规则

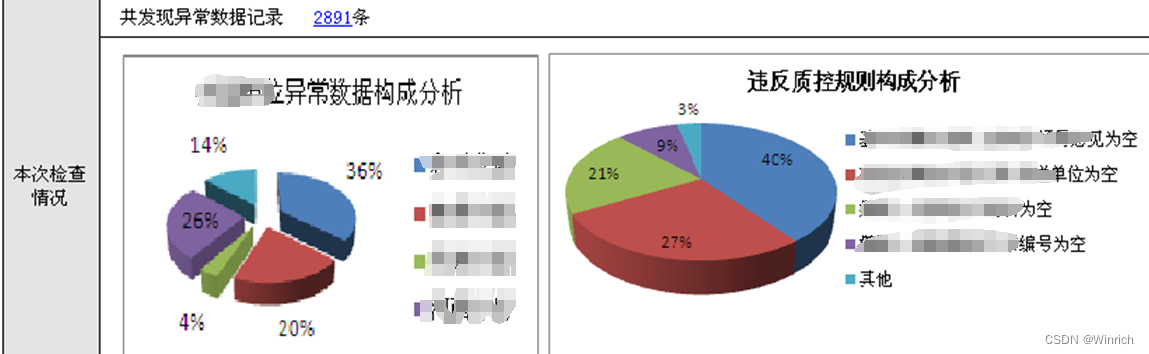

5.1.2 本次检查情况
5.1.3 各系统及单位情况

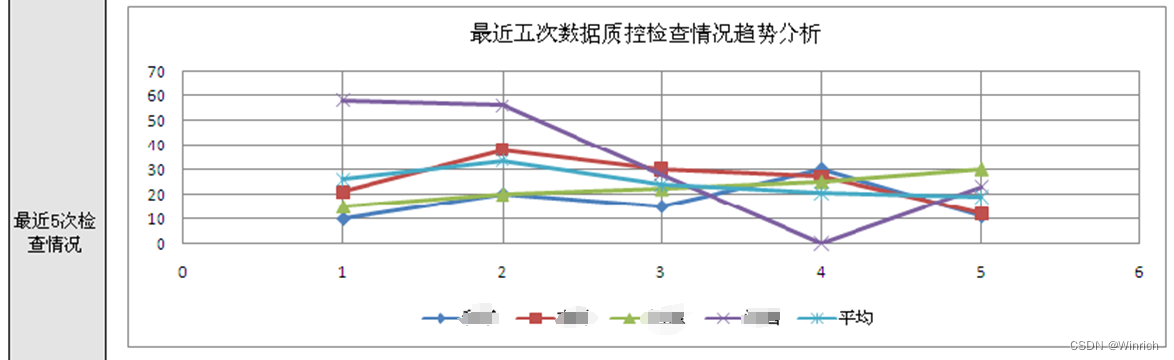

5.1.4 数据质量趋势
5.2 功能点
结合5.1界面设计的原型图,系统功能如下:
- 点击数据质控节点时框架内显示
- 注:上图中质控“最近五次检查情况”的X轴显示的应为批次号
- 违反质控规则构成分析取得本批次检查结果中问题原因排名头5位的列出,剩余原因统一归为其他类共同构成上面的饼图
- 先取得结果库中最大的批次号,以此查询检查开始时间、完成时间,计算耗时、检查出的总记录数
- 系统后台检查时,同一次检查,批次号一致。
- 上图中蓝色、红色数字均可点击,点击后框架内显示相应页面、数据
5.3 数据表设计
- 错误记录表:T_Cas_JobErrorMsg
Name | Comment | Data Type | Primary | Foreign Key | Mandatory |
---|---|---|---|---|---|
ErrMsgID | 错误记录编号 | uniqueidentifier | TRUE | FALSE | TRUE |
LogID | 作业日志编号 | uniqueidentifier | FALSE | TRUE | FALSE |
BatchID | 批次号 | char(14) | FALSE | FALSE | TRUE |
ErrorNo | SQL错误代码 | varchar(30) | FALSE | FALSE | TRUE |
ErrorMsg | 错误描述 | nvarchar(100) | FALSE | FALSE | TRUE |
ErrorSQL | 发生错误的脚本 | nvarchar(500) | FALSE | FALSE | TRUE |
ErrTime | 发生错误的时间 | datetime | FALSE | FALSE | TRUE |
ErrType | 错误类别[00 数据抽取错误;01 数据检查质控错误] | char(2) | FALSE | FALSE | TRUE |
CheckOpID | 检查人编号 | int | FALSE | FALSE | FALSE |
CheckDT | 检查日期 | datetime | FALSE | FALSE | FALSE |
- 执行日志表:T_Cas_JobLog
Name | Comment | Data Type | Primary | Foreign Key | Mandatory |
---|---|---|---|---|---|
LogID | 作业日志编号 | uniqueidentifier | TRUE | FALSE | TRUE |
BatchID | 批次号 | char(14) | FALSE | FALSE | TRUE |
BeginDT | 开始执行时间 | datetime | FALSE | FALSE | TRUE |
EndDT | 执行结束时间 | datetime | FALSE | FALSE | TRUE |
ErrorNum | 发生错误次数 | int | FALSE | FALSE | TRUE |
TotalNum | 总影响行数 | int | FALSE | FALSE | TRUE |
JobType | 作业类型[00 数据抽取错误;01 数据检查质控错误] | char(2) | FALSE | FALSE | TRUE |
6. 数据错误列表

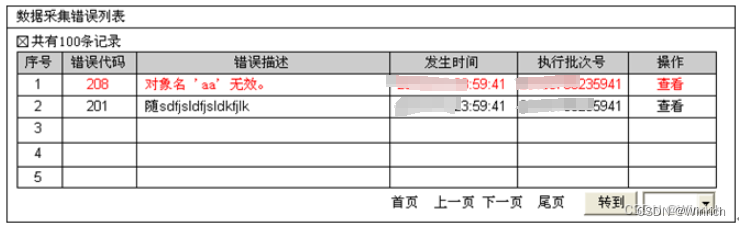

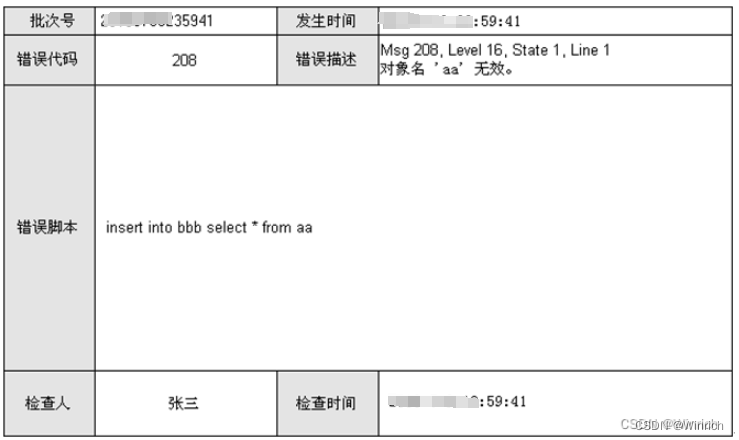

6.1 界面设计
6.2 功能设计
如6.1 中界面设计所示,具体功能描述略。
注意实现需求细节:未读的为红色显示,或以醒目图标展示。
