使用离散元法DEM进行转鼓内颗粒动力学研究

Investigation of particle dynamics in a rotary drum by means of experiments and numerical simulations using DEM

摘要

【研究对象】
无隔板转鼓，不同操作条件，不同形状颗粒。

【研究方法】

1. 离散元法DEM（Discrete Element Mehod）：用来描述颗粒流模式。
2. 聚块法（clumping method）：可以创建不同的颗粒形状。

【结论】

1. 颗粒形状对颗粒运动和DEM颗粒流预测有重要影响。

2. 转鼓前后壁距离越大，静置动角越小，活跃区域的颗粒速度越小。

1.介绍

【背景】
颗粒流在许多工业过程中起着重要作用。理解这种流运动对于设计和优化问题是必须的，旋转桶广泛用于：制粒、混合、发酵、干燥、包衣等工艺。

【描述颗粒流的方法】（啥意思？）

1. Euler-Euler方程：使用动力学颗粒流，模拟固态压力分布，两相被看作互相贯穿连续，其守恒方程在欧拉参考系上求解。
2. 拉格朗日方程：使用离散元法，对所有粒子进行追踪，考虑粒子与粒子和粒子与边界的相互作用，对每个粒子的进行不平衡力的显式时间积分。

【相关研究】
由于计算成本较高，大多数DEM仿真使用球体，使用不规则球体的研究较少。

Shamsi和Mirghasemi使用块聚法，使用一组重叠球体，研究颗粒形状对颗粒行为的影响。

Suzzi等人和Ketterhagen也使用块聚法，创建不同的颗粒形状（椭圆形、双凸形、子弹形……）来评估他们在转鼓和涂层锅内的流动行为。

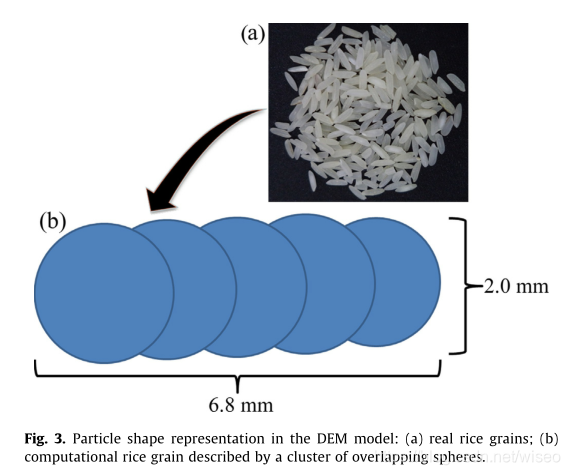

图片为DEM模型中使用重叠球体模拟米粒

这些研究表明，颗粒形状在颗粒流研究中很重要。

在一些使用DEM方法的研究中，没有考虑不同操作情况下模型的验证和对等比放大模型的验证。大多数数值研究局限于确定等比缩小模型下的最佳参数集，没有考虑操作情况和几何效应的影响

Just等人发现实验摩擦力的测量不能充分描述颗粒在转鼓中的运动，需要进行敏感性分析来调整或校准DEM模拟参数。

【研究目的】
通过实验和DEM数值模拟，评估颗粒形状和转鼓壁对转鼓内颗粒动力学的影响。

数值研究分为三步：

1. DEM模型标定。
2. 在不同操作情况下对标定模型的验证。
3. 对等比放大模型的验证。

2.材料和方法

2.1实验方法和转鼓装置

【转鼓装置】
3种转鼓几何构型，2种不同长度的转鼓装置。

使用D1进行数值模型标定和随后不同操作情况的验证。填充程度f和转速w使用<
