子网划分-详解为何两台主机网络掩码不一致却能ping通

 可参考：子网划分方法和例题详解_wj31932的博客-CSDN博客_ip子网划分方法

网络地址不同，没有网关，为什么直接能ping通？


看到网上有人问网络地址不同的两台pc，没配置网关，为啥能ping通？

Pc1的ip192.168.12.1/255.255.248.0,pc2的ip192.168.14.1/255.255.252.0，彼此网络地址不同，而且没有设置网关，直连能ping通，问为什么？

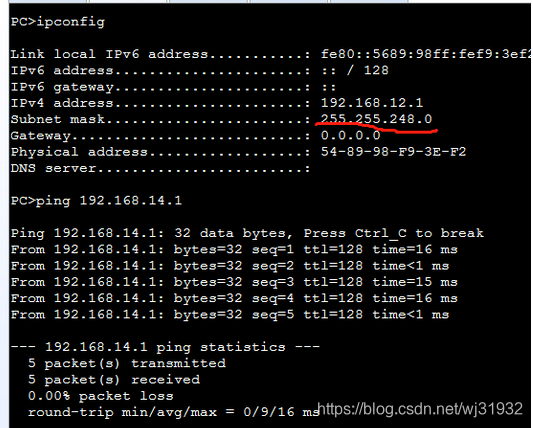

如上图，pc1去pingpc2，能够ping通。而且ttl为128没有减少，说明是直连路由通的。

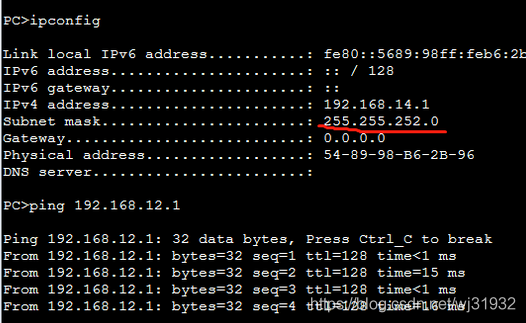

同样pc2去ping pc1同样能ping通，而且ttl同样128，是直连路由。

为什么网络地址不同但能够ping通?

  首先我们必须明确，ip地址是用来标记一个硬件主机的，它用32位二进制表示，为了方便记忆，我们把32位分成四段，每段8位，为了记忆方便，我们用四个十进制数字加点来记忆。如192.168.10.25。

      ip地址用来寻址硬件设备，寻址就需要分拣，就像邮局处理邮件，每个邮局有个邮政编码，代表整个国家的邮局的唯一编号。其实就是把整个国家划分为了若干服务单位，每个邮局单位，管理一定区域的社区和单位。

      邮局处理辖区向外发送的信件，和上级局转发给本辖区的邮件。处理方式都是一样，有个算法，本地辖区的留下投送，非本地送到上级局处理。目的地址不明确的，退回。

      ip地址分拣就得给分拣的算法，给ip指明送到哪里去处理。ip地址有2^32种可能性，分拣的算法不可能把这么多ip列举处理，这样就需要一个把某一类ip和硬件设备对应起来，如ip地址前两段是222.90的分配给西安电信的pppoe服务器设备，222.100分配给西安联通的pppoe服务器，这两个地址最大有2^（32-16）个ip地址。这前16位就是一个ip地址集合，它和一个某一个运营商的一套设备对应。这样节点的分拣算法就大幅减小，前两段有数字，后面两段是集合里的设备ip，用网络位和掩码来表示，网络位用连续的二进制1表示，设备为主机位，用连续的0表示。若222.90.0.0/16。

    通信有网络，类似邮局的网络，有面向投递的基层邮局，处理上级投送过来的信件落地，有收本地发出邮件。有汇聚局，不面向具体客户，面向的基层邮局和上级市，省中心局。省中心局间有直接或者间接的中转业务。如陕西到周边省份有直接邮车发送，陕西到东北可能就发到北京，由北京中转发出。各地省公司再细化到市县，市县到乡镇。一封信发出就是先判断是否是本地落地，不是送到上级局去。是本地处理。上级判断是否本级下属，是送去下属，不是再送到外地。到目的地后再具体细化，最后找到具体收件人。

   如何判断是直连路由本地处理，就像打电话，一个8625518的号码，属于一个交换机局，交换局有86250000-86259999下所有的号码，当一个86255118拨打86255100时，号码分析就是截取被叫的前四位，和8625这几个数字比较，相同就是本地号码，就在本地处理。截取的位数，就相当于掩码，就是网络地址，一个电话局，有本地号码打出，也有外地号码打入，判断方法是一样的，是本地的就落地处理。

ip通信同样，要发一个数据包，首先判断是否本地能出来，就是按直连路由表判断是否本地网段？不是送到网关去，即走默认路由。收到一个包，首先要判断是否是自身ip是否要做落地处理，不是自己的是否查询出口剩余路由，是否要转出？

   所以，设备收到包，首先判断是否是直连路由，是要本地落地处理的，非直连路由就要送出到外部处理。

首先，要明白ping的过程，要根据目的ip地址确定是走直连路由还是其他（默认路由，网关的设置ip），就是要判断是否是同一网段（网络号是否相同）？是的话，查看mac地址缓存里是否有对应ip的mac地址，有的话，直接发包。没有的话，要发出arp请求来获取mac地址，得到响应后，组包发出。若不是直连路由，就检查是否网关配置，有的话，同样检查网关ip是否在同一网段，在，重复检查mac地址缓存表是否有网关的mac地址，有的话，直接组包，没有的话，发出arp请求，请求成功后，组包发出。没有网关设置，直接回显失败，没有获得对方mac地址，或者网关mac地址，回显失败。

对ping的响应，也是同样的过程，根据收到ping的request消息里的ip进行判断路由，进行和上面同样的过程。

其次，是否直连路由的判断是用pc自己的子网掩码去和目的ip相与，和自身网络地址相同，就是同一网段，不同就不是。

再者，掩码要借用主机位或者网络位，判断子网时要确定掩码在ip地址所在段，一个ip地址的网络号是ip地址和掩码相与得出的，掩码所在的那一段中的主机位若为m，代表主机的取值是2^m个，从0到2^m-1，主机位为全0是网络地址，主机位全1是广播地址。子网的个数是2^(8-m)个，取值从0到2^(8-m)-1，每一个值加上主机位为0的值就是网络地址的所在段值。这些子网都有各自的网络地址，每个子网可用的ip范围就是主机位非全0或者全1的ip，共2^m*后面几段的最多值-2个可用地址。

所以，划分子网就是要先确定子网地址在那一段变化，就是ip地址四段中，那一段既有网络地址位，还有主机位。该段的网络地址的可能值，就是网络地址变化。

然后确定主机位的可能性。

可用的ip地址范围是开始是网络地址+1，结束是广播地址-1。

  子网划分就是先确定在ip地址的四段里，那一段包括既包括网络地址位和还有主机地址位，要把256个分成均等的几块，每块大小多少？

    形象的比方就找出256张麻将牌，标上0到255，按从小到大排成一列，要把这一段分成几份，就是网络位m，分成2^m份，每份大小就是2^（8-m），每份的开头数字和结束数字就是对应网络地址和广播地址的第几段。如确定第二段既有网络位还有主机位，这个数字就是ip地址的第二段的网络地址，或广播地址。在第三段就是网络，广播地址第三段，第四段同样。子网地址就在那一段变化。

如192.168.205.201/19这个ip地址，掩码是255.255.224.0，我们以这个为例说明：

192.168.205.201  后两段用二进制来表示

192.168.1100  1101.1100  1001

255.255.1110  0000.0000  0000

192.168.1100  0000.0000  0000  网络地址是192.168.192.0

掩码是19，大于16小于24，所以ip第三段既有网络位还有主机位，就是第三段用了3位作为网络位，所以第三段第四段的网络位和主机位有下面的取值，最小值和最多值见下图：

1，确定既有网络位又有主机位的是ip地址的那一段

 方法：根据掩码进行判断，掩码有长度和ip形式两种。

a、掩码值为长度形式的，小于8，在第一段，大于8，小于16在第二段，大于16小于24在第三段，大于24，小于32，在第四段。如123.113.251.15/26,明显是在第四段变化。是8的倍数8,16,24,32这是一个标准abc地址，没有子网。

b、掩码是ip形式的，四段的。看是否有非0和255的数字，而且是128,192,224,240,248,252,254中的一个这些数字出现在ip第几段？这些数字出现在那一段，这段就是要找的变化段。因为，ip某一段，全主机位，掩码就是0，全网络位就是255,而变化段，肯定是偶数，而且大于等于128.


2、确定该段的主机位数n的数值，一个网络地址就代表主机位为全0到全1的2^n个ip地址，掩码=256-2^n

第一步中确定在第几段变化，令掩码长度为y，主机位n在第一段就8-y，第二段就是16-y，第三段就是24-y，第四段就是32-y
3、网络地址算法就是把网络位看成一个整体，计算出一个值k，k*2^n就是该段的值，广播地址就是(k+1)x2^n-1。因为网络位看成一个整体，权值就是2^n,而所有的主机位为0，所有网络位算出的值就是该段的值。广播地址主机位全1，+1就是后变成全0，网络位+1，所以广播地址就是下一个网络地址-1。
4、已知ip地址求网络地址就是该段ip/2^n,若是整数就是网络地址，若有余数且余数不为2^n-1就不是广播地址，就是合法可用地址。

如下图：n=5,2^5=32,网络位三位，取值000-111,0-7，kx2^5的取值0-224，k+1取值1-8,取值31-255

第三段bin        第四段bin   ip地址dec            第三段bin        第四段bin          ip地址dec             k  kx2^n

000   00000    0000 0000  192.168.0.0        000   11111       1111  1111       192.168.31.255     0        0

001   00000    0000 0000  192.168.32.0      001  11111       1111  1111        192.168.63.255    1      32

010   00000    0000 0000  192.168.64.0      010  11111       1111  1111        192.168.95.255    2      64

011   00000    0000 0000  192.168.96.0      011   11111       1111  1111        192.168.127.255  3     96

100   00000    0000 0000  192.168.128.0   100   11111       1111  1111       192.168.159.255   4   128

101   00000    0000 0000  192.168.160.0   101   11111       1111  1111       192.168.191.255   5   160

110   00000    0000 0000   192.168.192.0   110   11111       1111  1111       192.168.223.255  6    192

111   00000    0000 0000   192.168.224.0    111   11111       1111  1111       192.168.255.255  7    224

ip地址第三段网络位有3位， 第四段全是主机地址，所以子网数有2^3=8.

所以，掩码为19位的ip地址，有第三列的ip的最小值为子网号，第六列ip地址最大值作为广播地址。子网号的个数是2^3=8,可用主机数的为第三段主机位数5的平方乘以第四段的256，即2^5*256-2=2046个可用ip地址。192.168.205.201是在子网号192.168.192.0这个子网下。

Ping的过程分析：

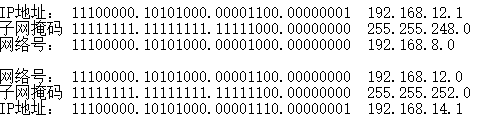

pc1的ip 192.168.12.1/255.255.248.0，248就是二进制1111 1000就是掩码21位，n=3，第三段12/8取整为1,8*1=8，8*(1+1)-1=15,这样的子网号就是192.168.8.0，ip有效范围就是192.168.8.1~192.168.15.254。

Pc2的ip是192.168.14.1/255.255.252.0,252就是二进制1111 1100就是掩码22位，n=2,第三段14/2^2取整得3,3*2^2=12,4*2^2-1=15，这样子网号是192.168.12.0，ip的有效访问就是192.168.12.1~192.168.15.254。

ping命令执行时，要查路由表，直连路由优先，所以首先判断目的ip是否是和本身ip在同一网络地址下，用自身的子网掩码和目的ip去做与运算，判断结果是否与自身网络地址相同，192.168.14.1&&255.255.248.0=192.168.8.0，所以认为是同一网段，直接发出arp请求，pc2会响应目的ip是它自己的arp请求，同时记录pc1的mac地址和ip的对应关系。pc1会得到pc2的mac地址，ping的request消息会发出，pc2收到后，同样去查自身路由表，直连路由优先级高，会判断收到request消息请求的源ip和自身ip是否在同一网段， 192.168.14.1&&255.255.252.0=192.168.12.0，和自身网络地址相同，所以发出ping的应答reply消息，会回pc7的ping的request请求，mac地址缓存表里已经有pc1的mac，所以直接发包，而且ttl不会减1。

Pc2去ping pc1的过程正好和上面的相反，pc2去查自己的路由表，直连路由优先，发现pc1的ip和自己在同一网段192.168.12.0子网，就会发出arp查询，请求pc1 192.168.12.1的mac地址，得到后直接组包发出，pc1收到pc2的ping的request消息，查询路由表，发现同一网段，在192.168.8.0/21这个子网中，会响应ping的请求，发出reply消息。

结论：

之所以能ping通是因为两个子网的合法ip有交叉，彼此都在自己的子网中。判断是否在同一网段要根据自己的掩码与目的ip来与来计算，子网号就是一个网络地，每个网络地址下有对应的一个合法的ip段，在这个ip段的都是同一网段。不用发送到网关。

arp的查询的发出，一般是直连路由的目的ip才会发出arp查询消息，目的ip要么是同网段，要么是同网段的网关ip。回arp请求消息，一般只检查是否是本端口配置的有的ip地址，有的话，就回arp响应，告知自己的mac地址。
