- 首先移动组网的特点,单个基站覆盖一定区域空间距离范围,超出这个服务范围,无法做业务,我们称之为小区,为了组成一个连续服务不断的网,需要在空间上部署多个基站,应对用户的移动。
为了实现业务的连续性,必须给每个小区设置相邻的小区,在基站的广播消息中广播,让手机和终端接收到,终端会不时检测所在小区和相邻小区的信号变化,保证业务的顺利进行。我们的设备采用异频组网,即相邻的小区频点不同。
手机移动中的需要解决两个问题,手机空闲态的定位和手机通话,数据业务态的连续性的问题。
用户在某一个小区驻留时,会在此小区注册,网络这时就知道了该用户的位置,在有呼叫此用户时,网络会向对应的小区广播该用户的寻呼消息,提高效率。

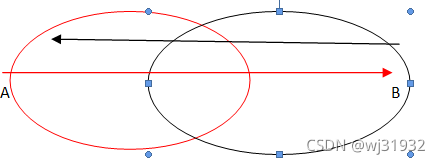

如图红色代表小区a信号,黑色代表小区b信号,两个小区有信号重叠的部分,箭头方向代表信号强度由强到弱,当移动用户由A点向B点移动,a的信号变弱,而此时b的信号强度高于某一设定值,用户就会在b小区发起注册,告诉网络我已经在b小区了。标记小区的参数就是位置区域码lac,这个需要在ap网管里设置,每个基站必须不同。用户发起注册的阀值就是重注册的阀值,也要设置。
当一个移动用户打通电话状态由a向b移动,手机会发起信号强度的检测,发现本小区的信号强度变差,而相邻小区的信号强度好,并且达到设定的阀值,手机就会发起一个切换的请求,告诉网络我要切换到b小区的频率上。网络告诉b小区,有终端要切换到你的频率上,你要做好承载业务的准备。当b小区准备好后,终端和a小区间关掉自己的承载,b小区发起无线承载,承载起业务。同样,b到a也是这个流程。
这个过程牵涉的参数,首先手机对自己正在使用的频率要进行测量,当发现自己信号弱于某一个参数时,发起一个事件,开始测量相邻小区的信号强度,当发现相邻小区的信号强度高于某个设定的值时,就会发起一个事件,告诉网络我要切换了。

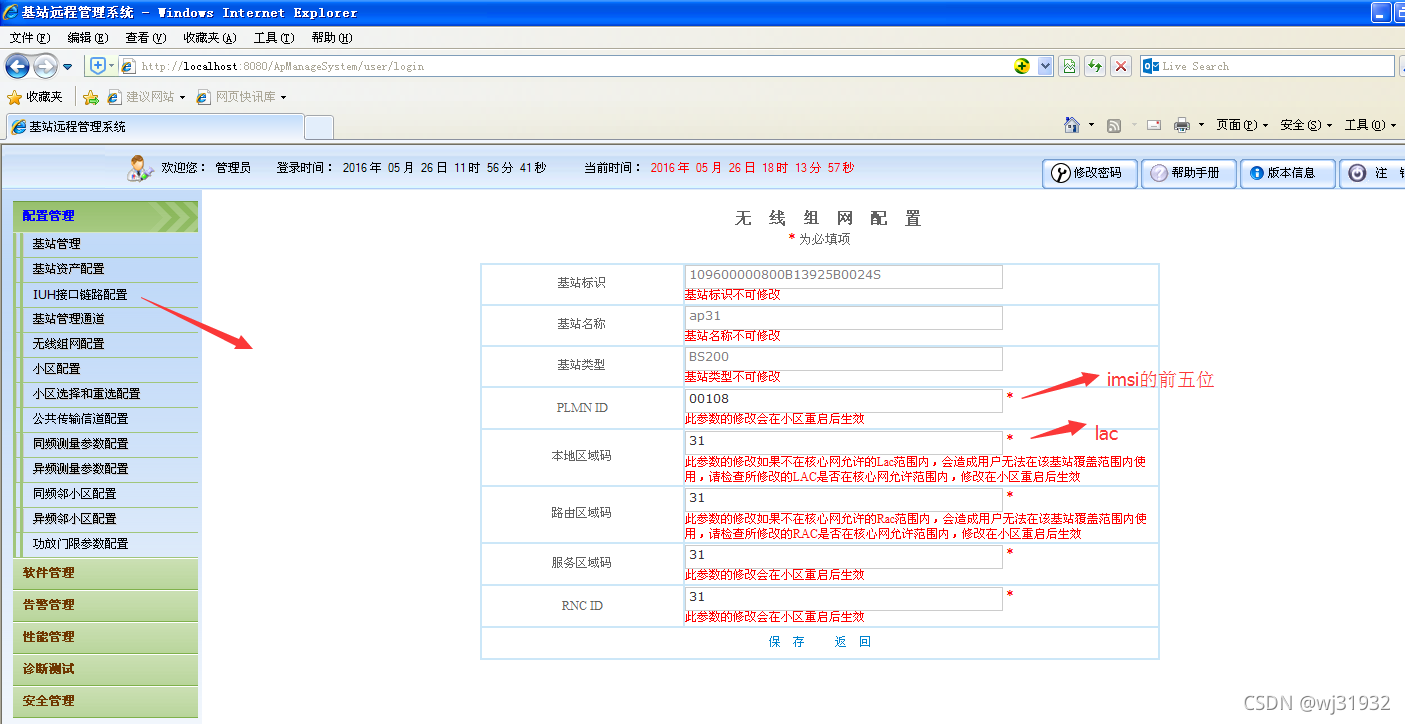

- ap网管里基站的无线组网配置,修改plmnid,lac,rac,sac,id

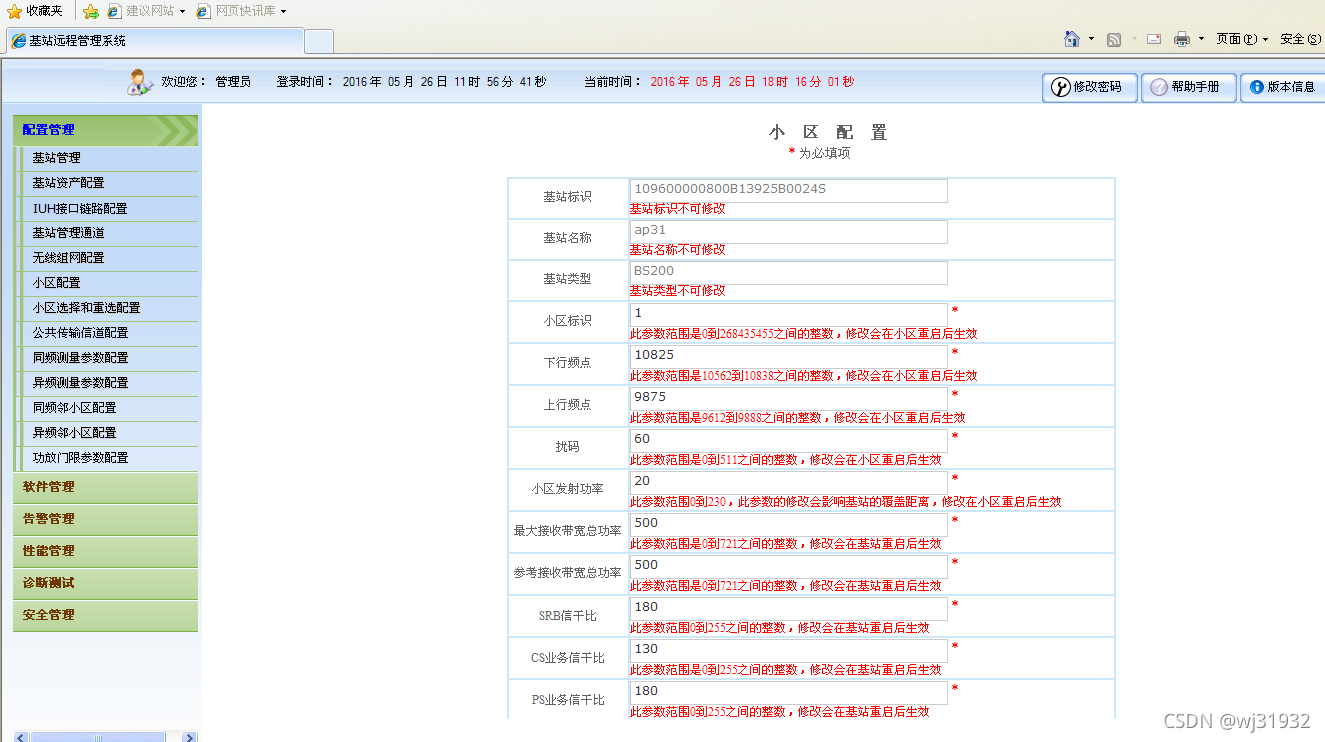

2.设置小区配置,频点,扰码,发射功率
3.相邻小区的添加

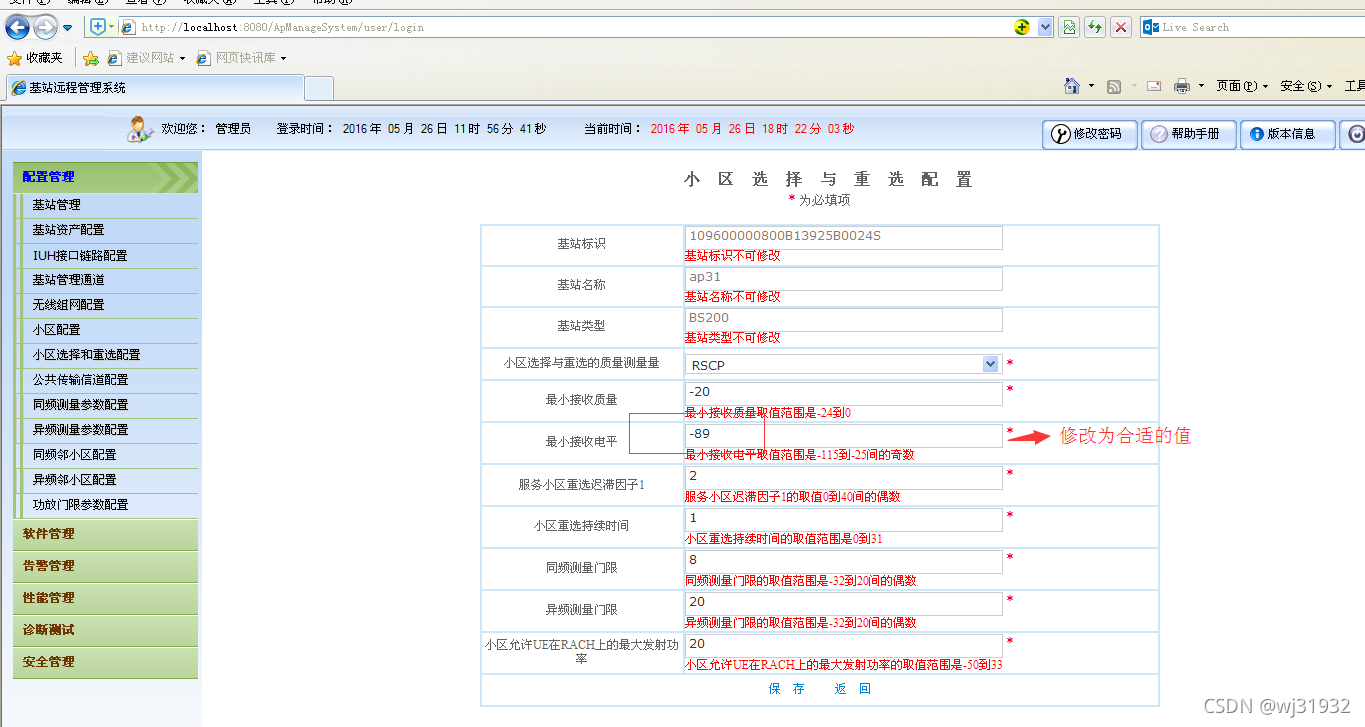

4.设置小区选择和重选参数。
图中的-89太大了,容易造成手机显示脱网,改成-105dbm。

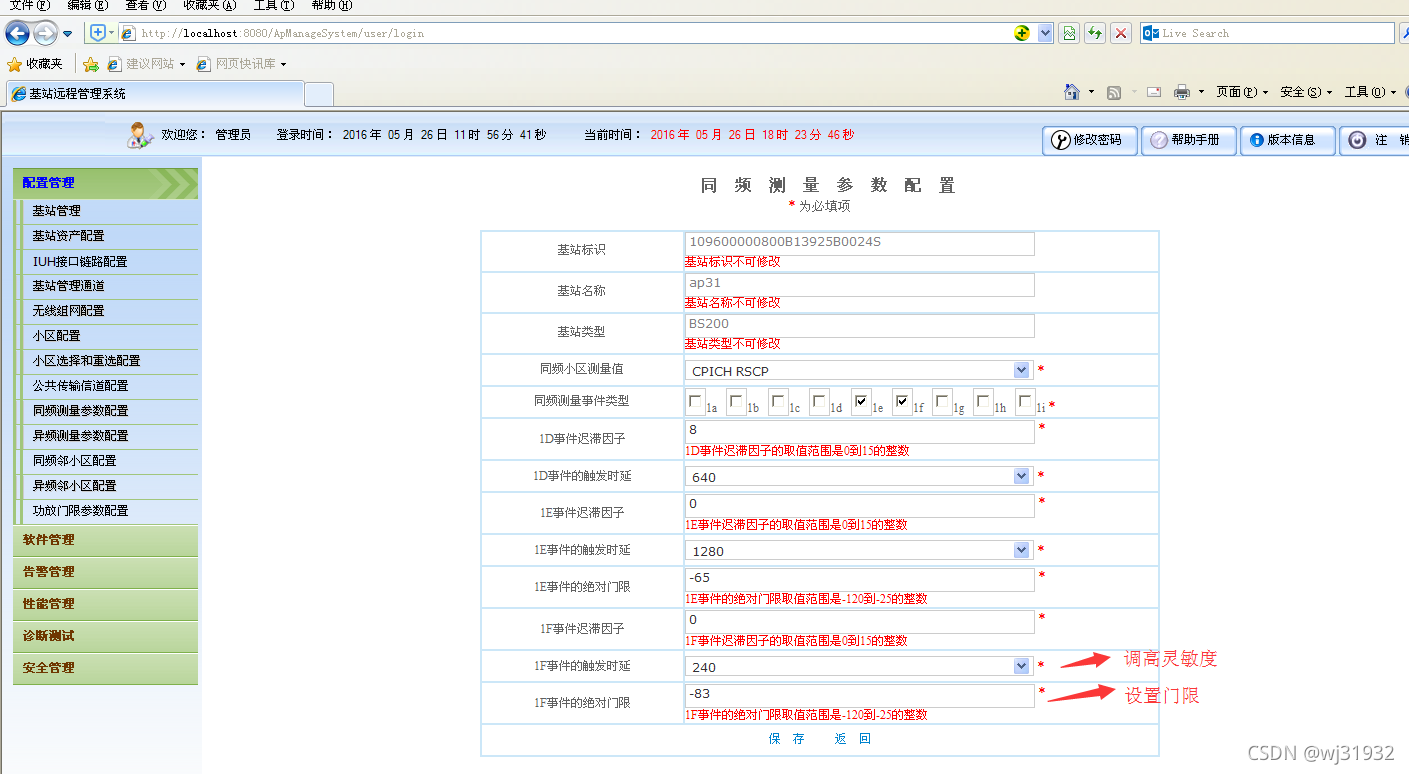

5.同频测量参数的设置
设置未切换前的测量参数

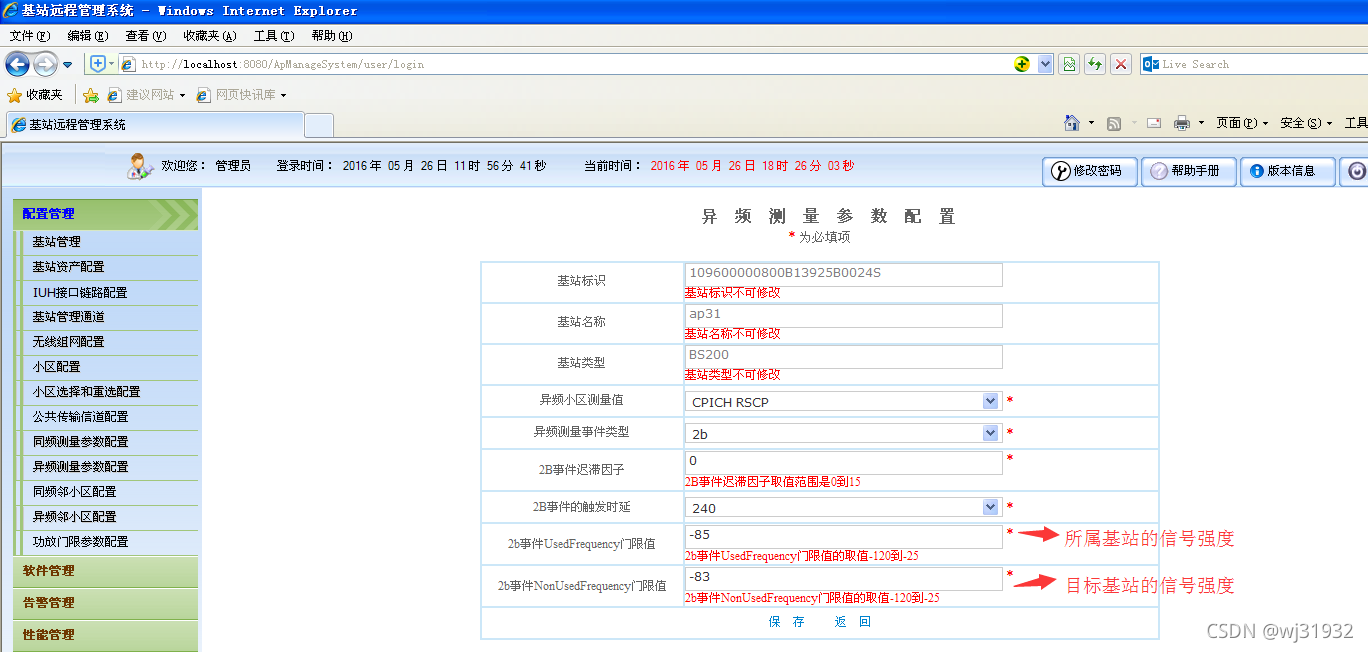

6.异频测量参数的设置

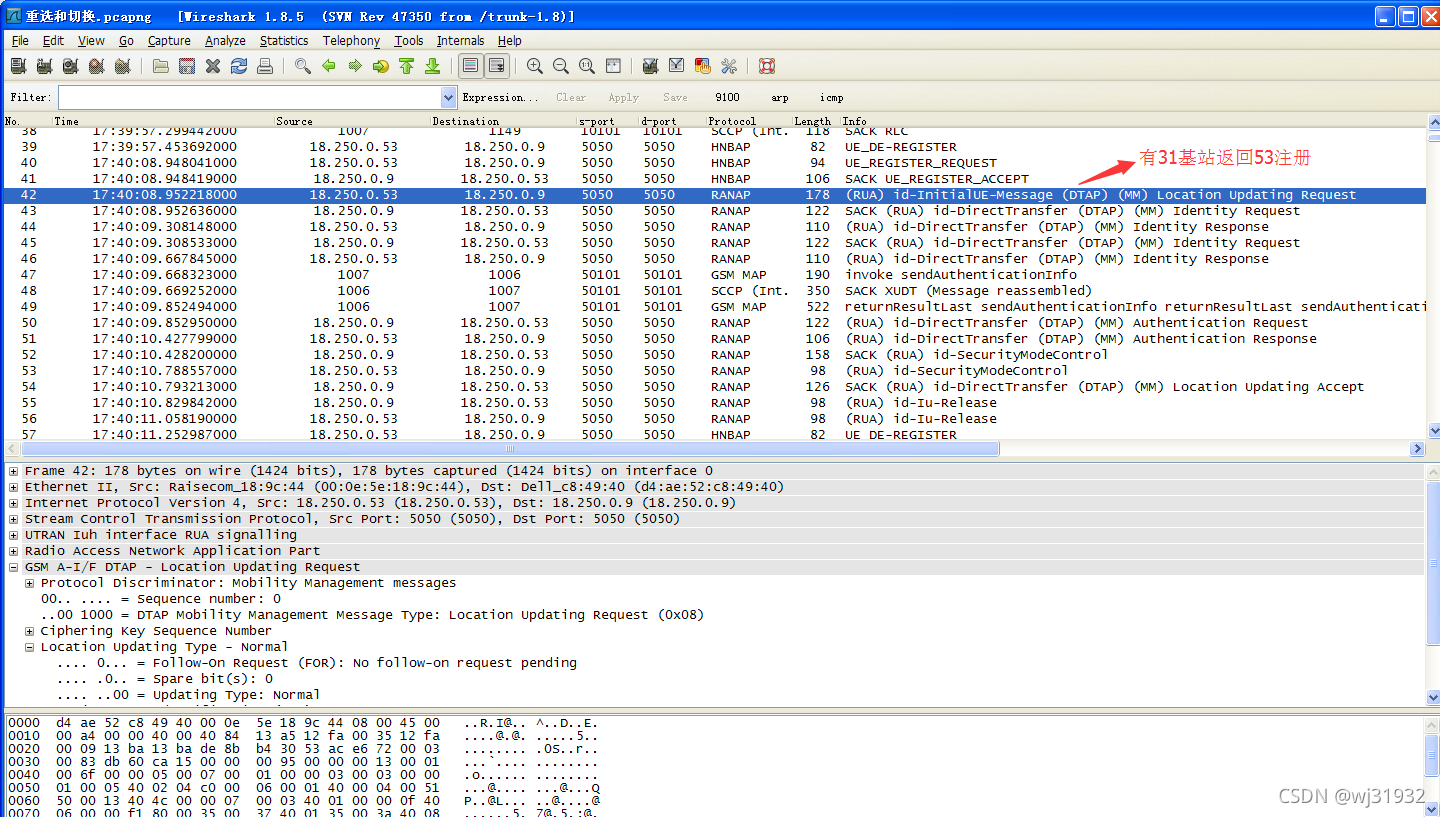

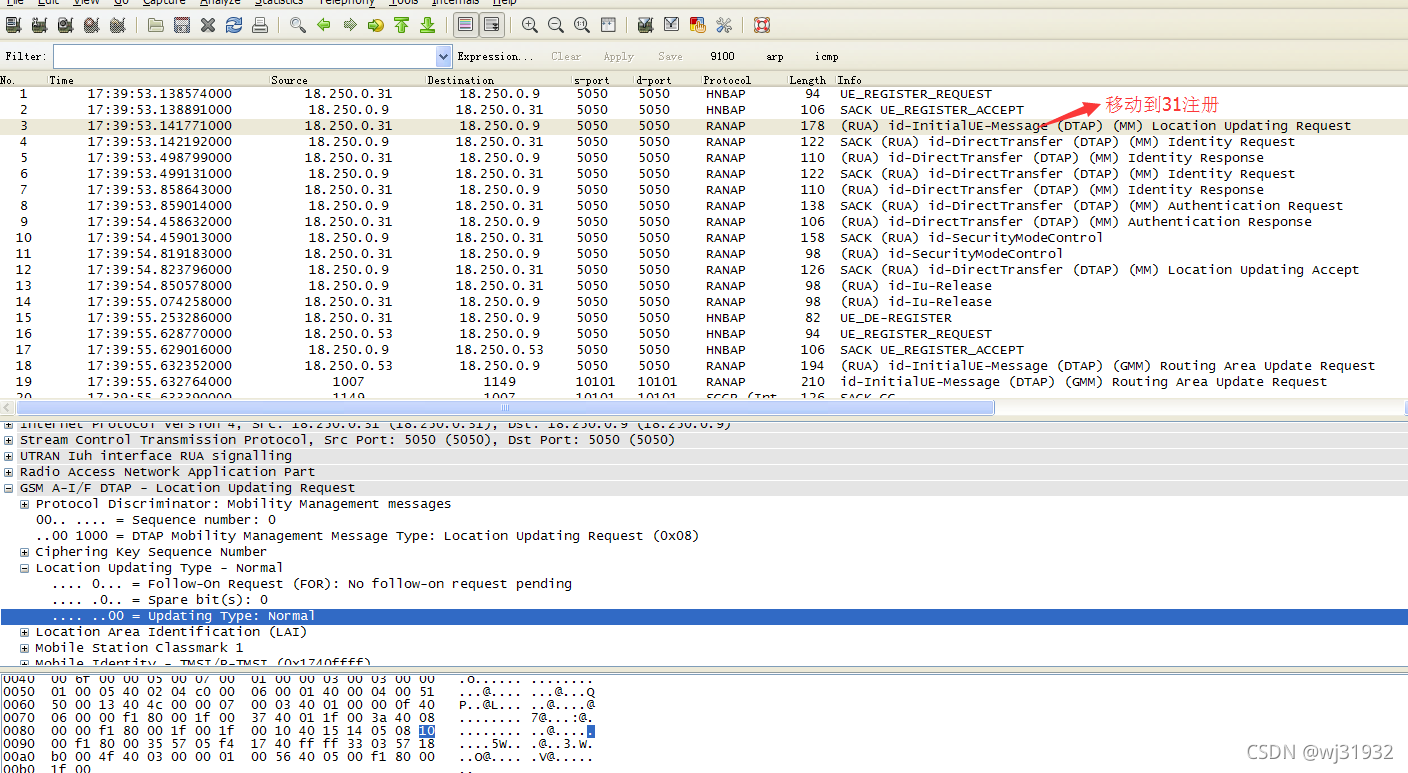

7.Wireshark抓包观察切换过程
小区重选
切换
对于WCDMA系统,
好(Good): RSCP ≥ -85 dBm
一般(Fair): -95 dBm ≤ RSCP < -85 dBm
差(Poor): RSCP < - 95 dBm
所以CPICH RSCP要求大于-95dBm,否则视为弱信号覆盖。
