远程无法访问syn服务器，ping回显请求超时time out故障处理过程

        一天，同事反馈，北京同事反馈无法访问西安这边的syn服务器，ping的结果time out。让协助定位解决。

       已知北京的和西安见通过vpn对接，西安是192.168.192.0/19网段，北京是172.16.0.0/16网段，

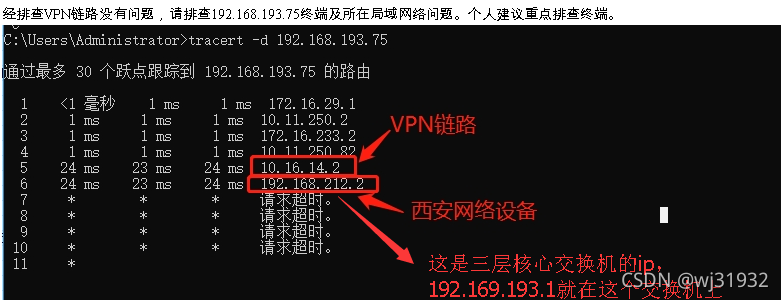

        syn服务器的地址192.168.193.75/24,网关是192.168.193.1，北京的ip是172.16.123.221。北京那边的网管跟踪结果，已经到达核心三层交换机，如下：

        而且北京的能ping通192.168.193.1，据此判断是syn服务器192.168.193.75的问题，同事说本地访问正常，让她联系syn负责人检查是否有回程路由？怀疑没有没有北京172.16.0.0/16的回程路由导致ping不回reply包。

 ping出现time out的可能性原因：

1、目的设备防火墙拦截的ping的request消息，导致高层无法收到，所以不回ping的reply消息。

 2、跨网段环境中存在ip冲突或一设备多网卡，接在同一交换机下，回答了访问其他网卡ip的arp请求，把错误的mac给了源主机，导致网关把ping的request消息发给其他mac地址。

3、也与目的主机的路由相关，没有回程路由，如设备ip和源ip是同网段，但掩码配置错误，而且没有配置网关ip的话。

4、回程路由指向其他ip地址，没有实现mac层的源mac地址进，源mac地址回去，导致源ip没有收到ping的reply消息。

5、ping消息的入接口和回程出接口不是设备的同一接口，设备开启方向路由检测导致，入和出不在同一个接口上，舍弃进入的包，不发reply回包。就是没有实现lp层的源进源出。
6、环境中传输有问题，误码过高或者带宽被占用，导致节点压包，丢包。

 一般情况下供大家内部访问linux服务器，防火墙一般不会打开，所以让他优先检查回程路由信息。

         过了几天，同事又找来，说syn服务器负责人说回程路由没问题，syn服务器能ping通北京的服务器172.16.123.221，服务器的负责人建议检查节点路由？

        怎么可能是节点问题？询问syn服务器的操作系统，得到是linux，要了用户名和密码，ssh登录上去看看：

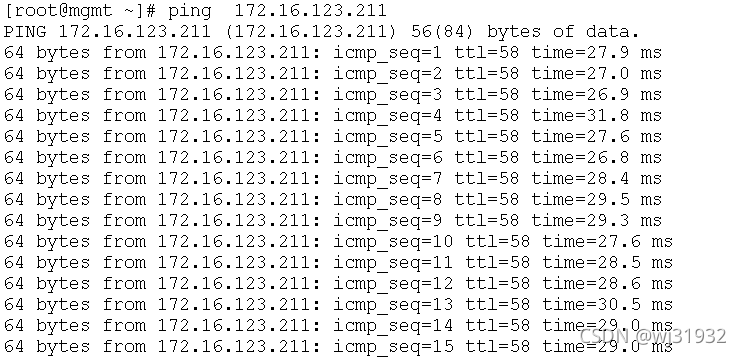

        首先：ping一下看看



       的确能ping通，这就属于单向能ping通的问题，排除可能性中的情况2，与这边的路由相关，或者防火墙有关，先检查这边的ip和路由？

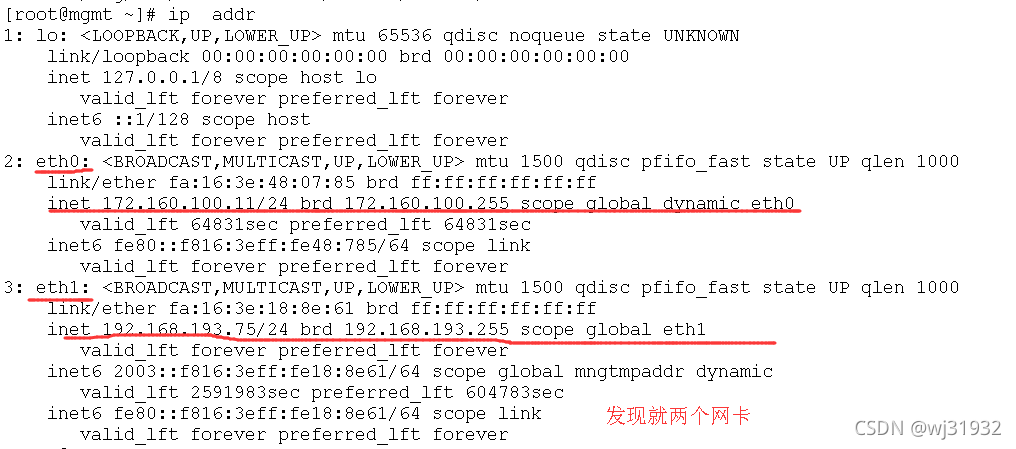

发现两个网卡，192.168.193.75配置在eth1上。

       发现缺省路由在eth0上，这样ping的request来包和回包就不在同一个网卡上，符合情况5，若linux打开了反向路由检测的话，检测到入出不在一个接口上，就不会发回程包。

   让北京长ping这边验证一下？ping的request消息是否从eth1进入服务器？

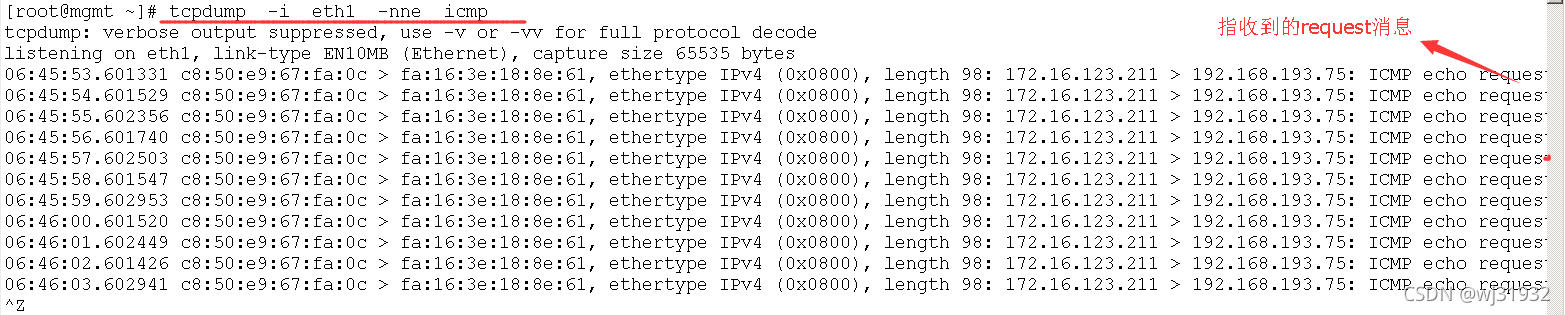

首先tcpdump  -i eth1  -nne  icmp回车，看如下结果：

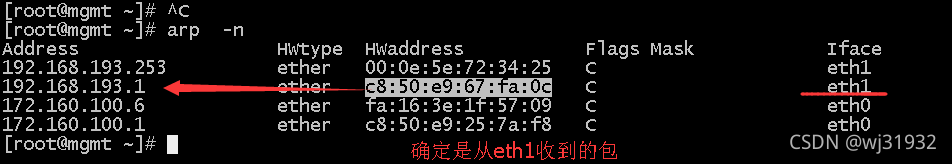

      查看上图源mac对应的ip地址：

       确定是从eth1进来，而且是网关转发的，前向没有问题。

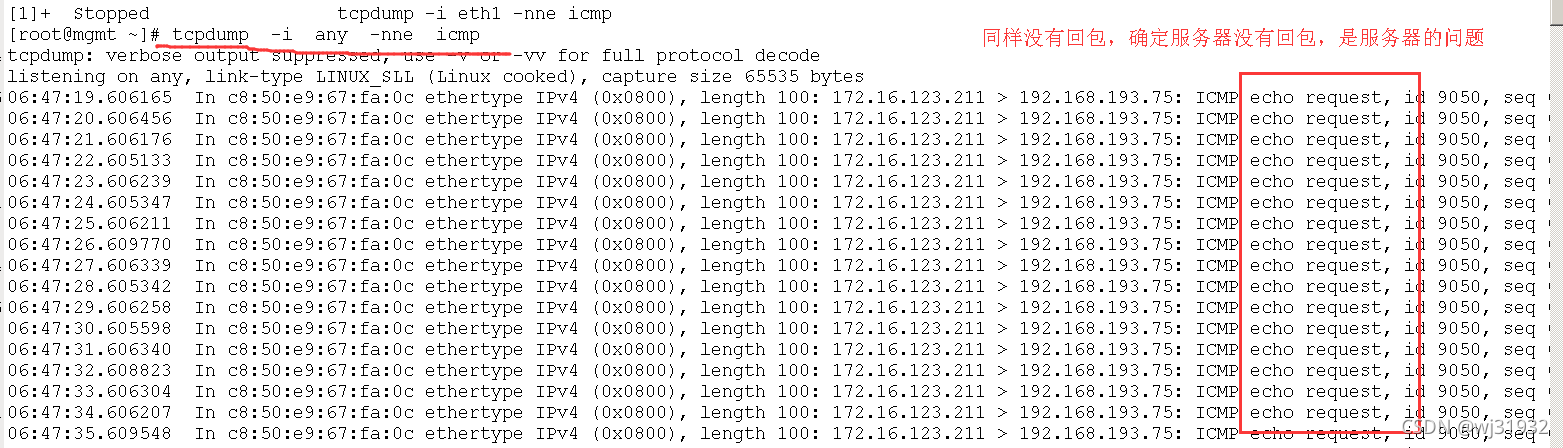

       再抓所有的网卡，看是否一致？

       tcpdump  -i  any   -nne   icmp回车。

tcpdump的-any看不到mac层的目的mac地址，只能看到源mac地址。

确定是服务器的问题，服务器没有回包。

查看反向路由检测是否打开

root@mgmt ~]# cat  /proc/sys/net/ipv4/conf/all/rp_filter
1
[root@mgmt ~]# cat  /proc/sys/net/ipv4/conf/eth0/rp_filter
1
[root@mgmt ~]# cat  /proc/sys/net/ipv4/conf/eth1/rp_filter
1
发现都打开了，确定是这个原因造成。

询问得知，路由表中的0.0.0.0/0的gw172.160.100.1是一个内部测试的路由器的lan口地址，wan口配置能和北京通信的192.168.205.45的ip地址，所以ping出去能够ping通。

有下面两种解决方法：

一种做法，添加具体的回程路由，让目的ip172.16.123.0/24从eth1回去。

   另一种，就是关闭网卡的反向路由检测。

 echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter  关闭所有的网卡的反向路由检测

 echo 0 > /proc/sys/net/ipv4/conf/eth0/rp_filter   关闭eth0的检测
echo 0 > /proc/sys/net/ipv4/conf/eth2/rp_filter   关闭eth2的检测

决定采用前一种，添加回程路由，让走eth1回去。

[root@mgmt ~]# route  add  -net 172.16.123.0/24  gw  192.168.193.1

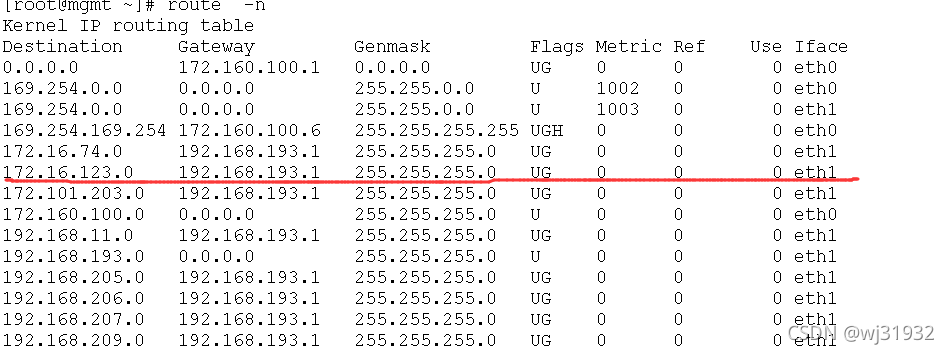

查看路由表：

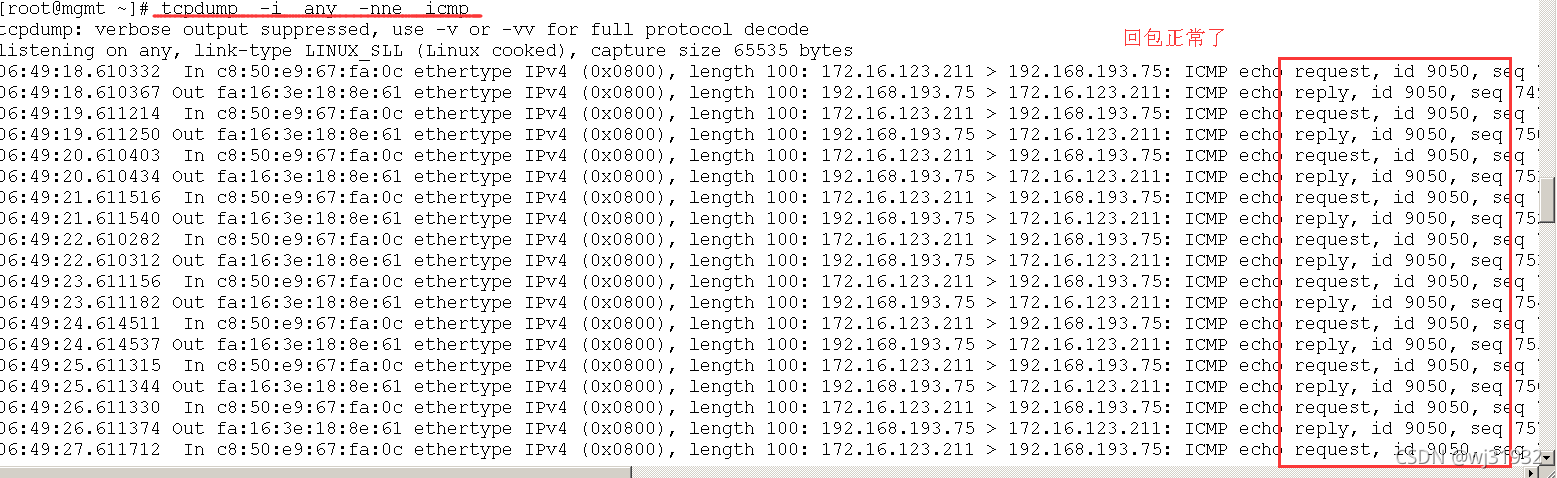

再次tcpdump有如下打印：

显然，这个入包的源mac是核心交换机192.168.193.1的mac，而out的源mac是服务器eth1的mac地址，实现一个 网卡进，同一个网卡出。

问题解决。

    这种time out，一般与防火墙和回程路由有关，处理思路就是源设备长ping，在目的设备抓包，看看是否有ping的request是，是否会ping的reply？收到request而没有reply回，一般都是防火墙拦截导致应用层收不到ping的requet消息或者回程路由没有，或者不对（包含反向路由检测）。若有request，也有reply，但源主机还是time out，就得根据reply的目的mac判断是否回程路由指向错误了。
