dhcp服务器分配地址失败的原因探究

1  DHCP分配ip过程

首先，dhcp服务器里vlan子接口ip和dhcp池匹配过程是，接口接受dhcp请求（discover或者request消息），根据是否携带tag（不带打上端口默认pvid，携带看是否允许对应vlan tag通过），然后根据包的vilan id找对应子接口ip对应子网网段，然后根据子网网段去匹配dhcp池是否有对应网段，没有匹配到，不处理dhcp的消息，有就看dhcp池里是否有空闲地址，有分配地址，没有，不处理dhcp消息。

2 dhcp过程失败的可能原因

1. vlan子接口ip网段在dhcp池里没有找到匹配网段。
2. 对应vlan接口没有配置ip地址，无法完成去dhcp池匹配。
3. 对应端口没有让对应vlan tag通过，携带vlan tag的包无法进入。
4. dhcp池ip全部占满没有空闲，导致客户端dhcp消息没有被处理。

3 问题模拟环境

ac+交换机+ap+手机，ac的eth5接口是交换机的上联口，eth5对应的pvid是202，ssid携带的vlan是205，手机的mac地址是7c:76:68:e0:21:94。ac作为dhcp服务器，其上创建已被bridge，在bridge上创建vlan，vlan205表示为vlan1.205。

ap上开一个ssh，进行tcpdump抓包。开两个ac的ssh连接窗口，一个进行消息跟踪，一个切到linux操作系统下进行tcpdump抓包。手机连接对应ssid。跟踪现象。

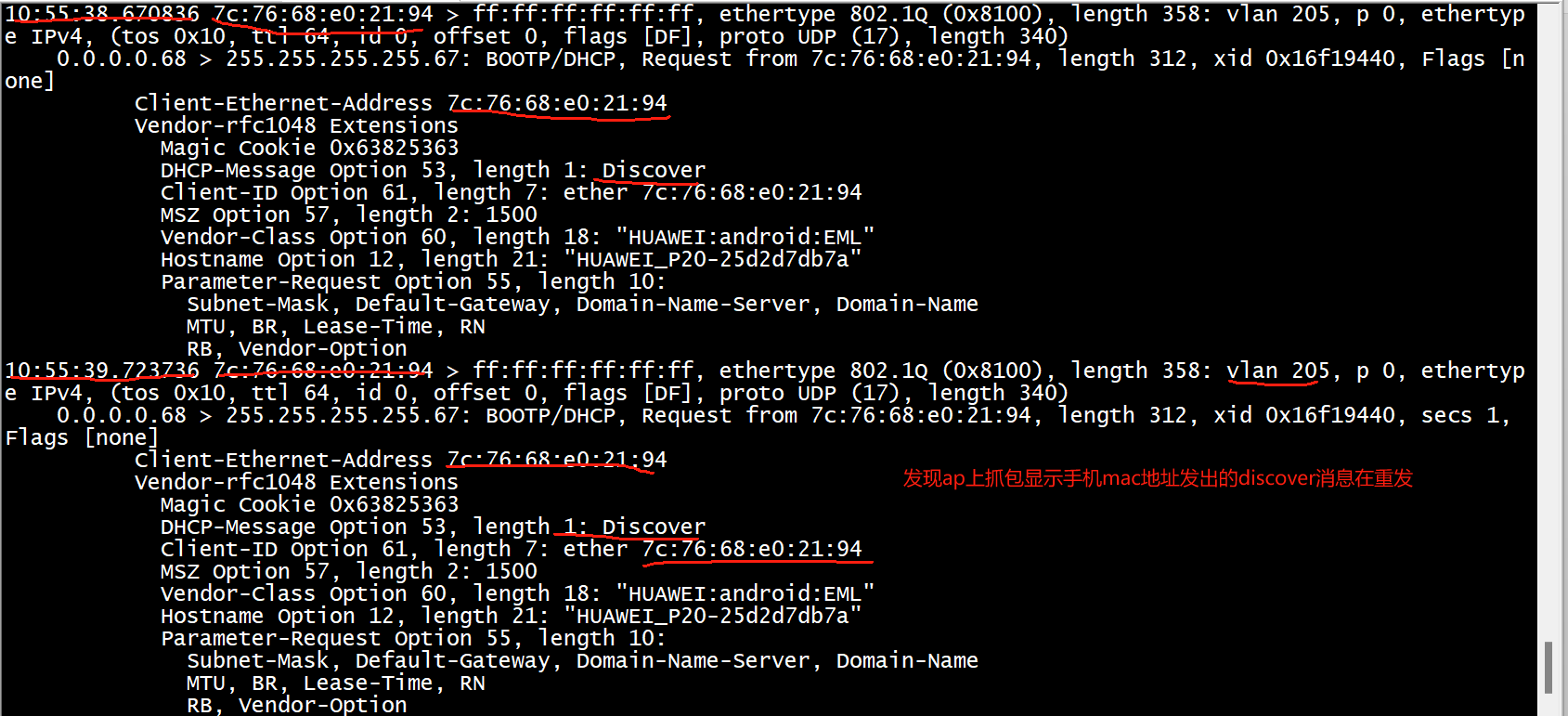

ap上root@IIIoT:~# tcpdump  -i br-wan  -nnev  udp port 67  and ether host 7c:76:68:e0:21:94    跟踪桥接口并过滤bootp消息和手机的mac地址

ac上第一个ssh

XOS#debug dhcp  all   打开dhcp消息跟踪

ac上第二个ssh

~ # tcpdump   -i vlan1.205    -nnev  udp port  67   and  ether host   7c76.68e0.2194   跟踪子接口vlan1.205下的bootp消息并过滤手机mac地址

tcpdump: listening on vlan1.205, link-type EN10MB (Ethernet), capture size 65535 bytes

tcpdump: listening on br-wan, link-type EN10MB (Ethernet), capture size 262144 bytes

4 问题1

vlan子接口网段在dhcp池里没有找到匹配网段。

ac的debug 界面有打印unknown network segment

2025/01/08 10:55:38 informational: DHCP: DHCPDISCOVER from 7c:76:68:e0:21:94 via vlan1.205: unknown network segment  不能识别的网段

2025/01/08 10:55:39 informational: DHCP: DHCPDISCOVER from 7c:76:68:e0:21:94 via vlan1.205: unknown network segment   不能识别的网段

2025/01/08 10:55:41 informational: DHCP: DHCPDISCOVER from 7c:76:68:e0:21:94 via vlan1.205: unknown network segment   不能识别的网段

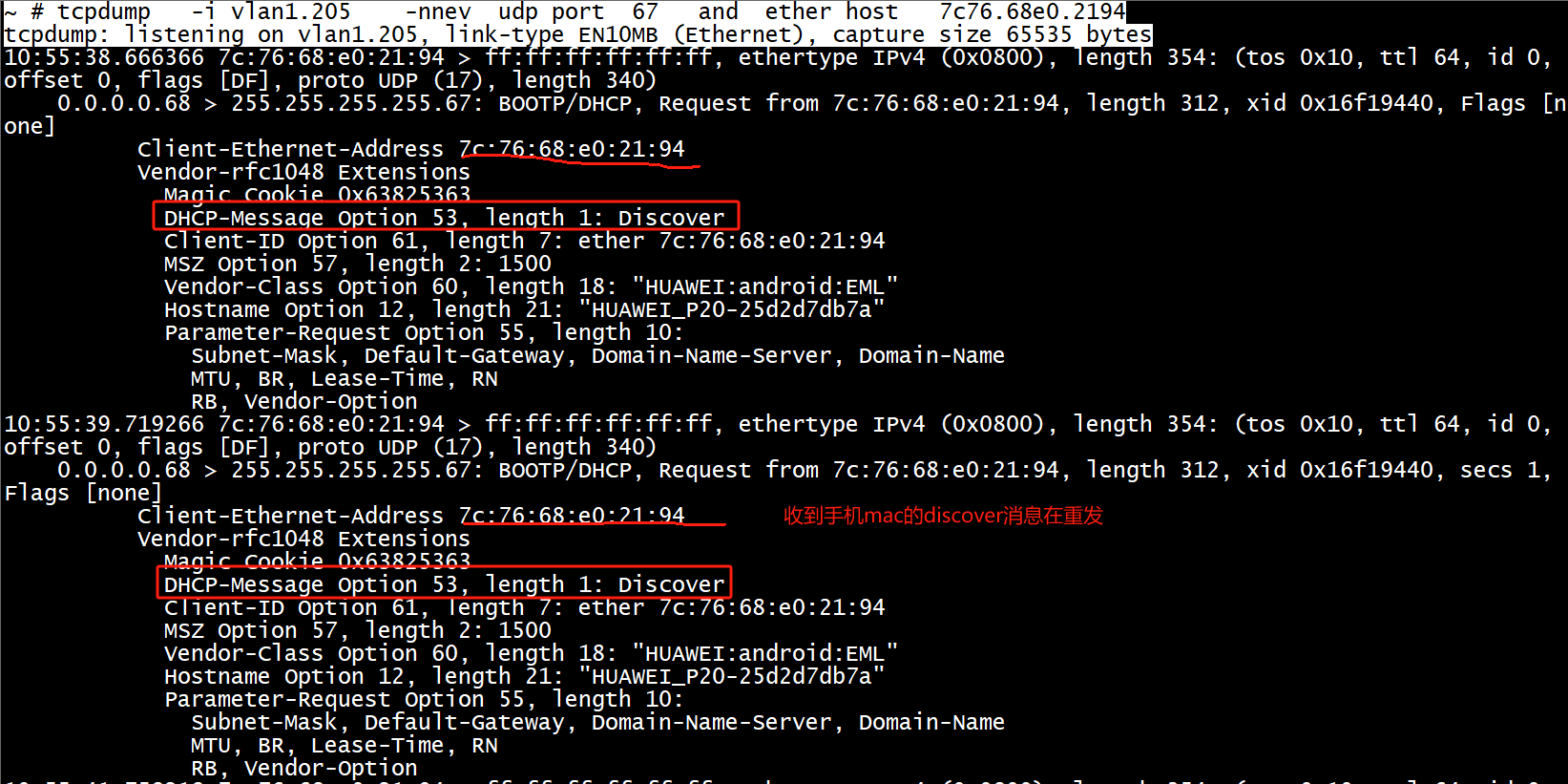

ac抓包界面显示：

~ # tcpdump   -i vlan1.205    -nnev  udp port  67   and  ether host   7c76.68e0.2194

tcpdump: listening on vlan1.205, link-type EN10MB (Ethernet), capture size 65535 bytes

10:55:38.666366 7c:76:68:e0:21:94 > ff:ff:ff:ff:ff:ff, eth
