【VS2017】将DLL封装成ActiveX控件(OCX文件)详细步骤





前言

　　最近组内WEB工程师在做浏览器的加密卡识别登陆功能，由于JS不能进行太复杂操作，因此委托我使用C编写DLL库封装成OCX控件给他调用。我也是第一次编写该类程序，查阅了不少资料，在此分享给大家。

　　本文使用的平台：Win10系统 + Visual Studio 2017软件

正文

建立工程

1、打开 Visual Studio 2017软件，点击【文件】、【新建】、【项目】。在弹出的窗口中选择【MFC ActiveX 控件】，点击【确定】。

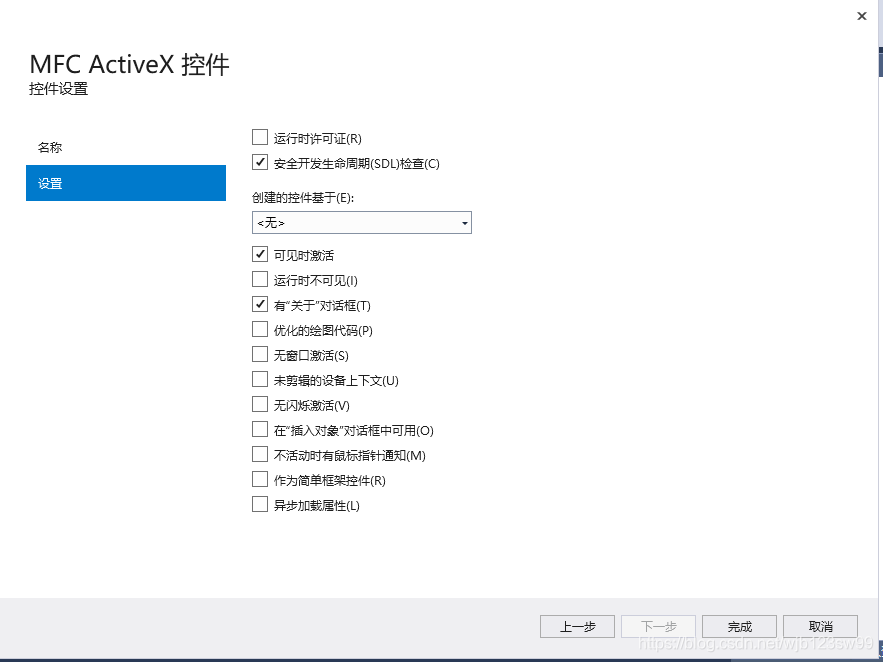

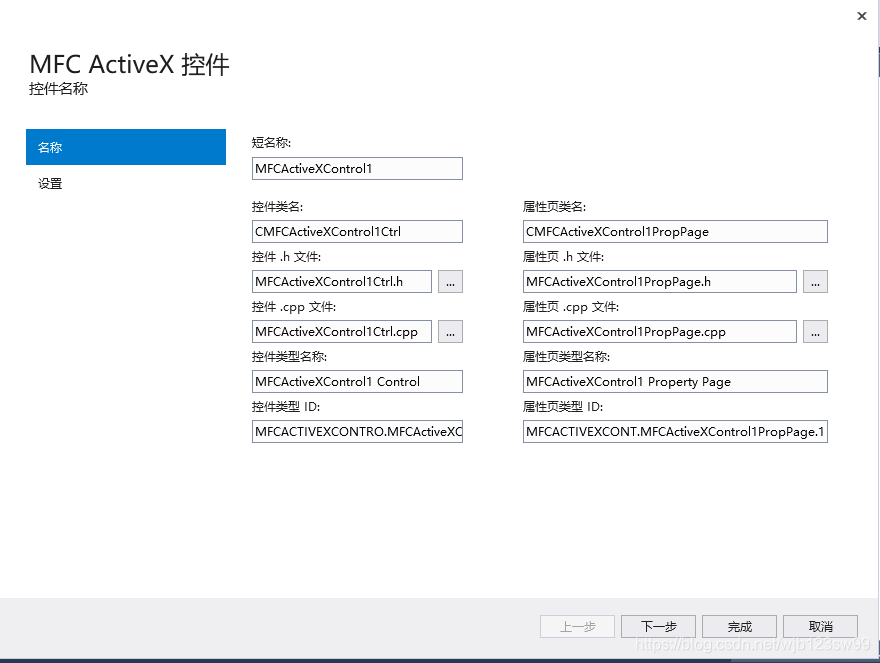

2、不做修改、点击【下一步】，然后点击【完成】。

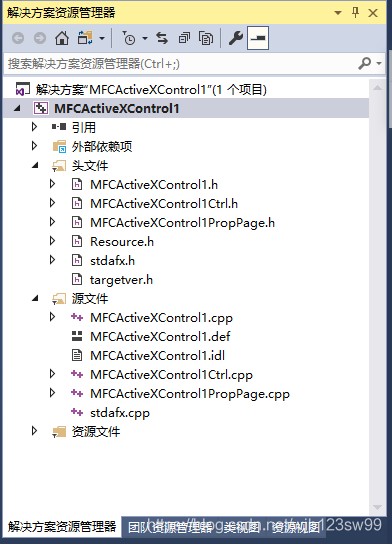

3、在VS2017【解决方案资源管理器】中初始化了下图所示几个文件。

编写接口

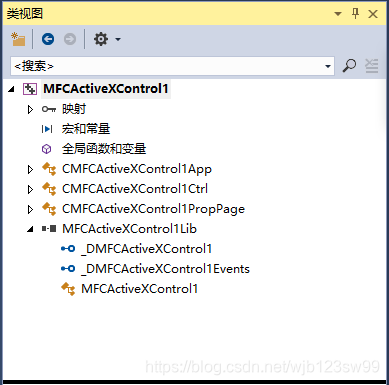

1、点击【视图】、【类视图】，在【类视图】窗口展开【CMFCActiveXControl1】和【CMFCActiveXControl1Lib】，如下图所示

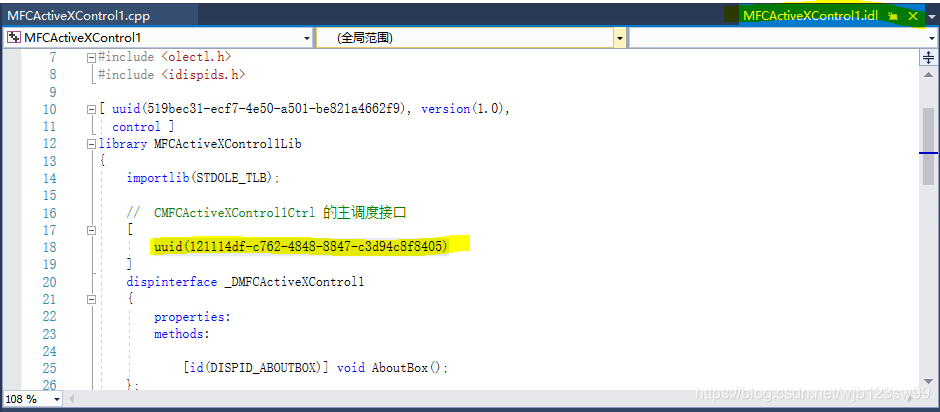

2、【左键】点击【CMFCActiveXControl1】、进入【CMFCActiveXControl1.idl】页面，该页面中uuid的值为控件在系统中的唯一标识、WEB就是通过uuid调用控件方法。

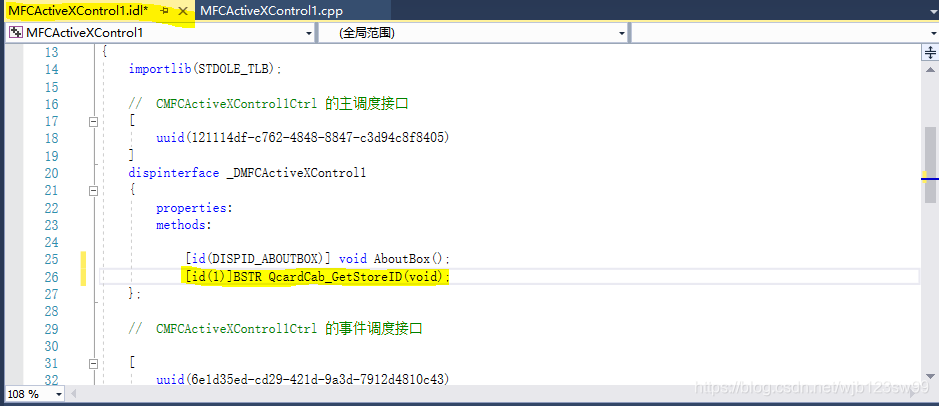

3、在【CMFCActiveXControl1.idl】页面【_DMFCActiveXControl1】类的【methods】增加DLL函数接口。

     本文中将演示DLL文件的char *QcardCab_GetStoreID();　函数入参为空、返回值为char *。由于js没有char类型，因此接口写作

[id(1)]BSTR QcardCab_GetStoreID(void);

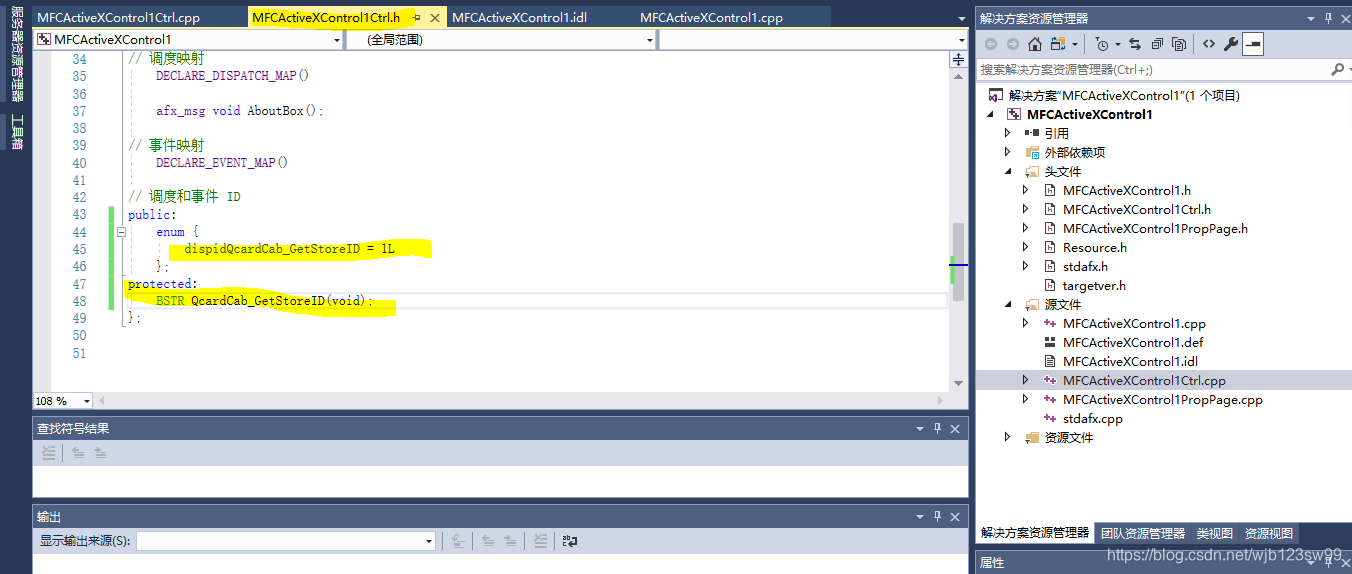

4、在【解决方案资源管理器】中，点击【CMFCActiveXControlCtrl.h】文件，在【CMFCActiveXControl1Ctrl】类的【调度与事件】参数中增加QcardCab_GetStoreID接口的ID、以及函数的声明。

		dispidQcardCab_GetStoreID = 1L

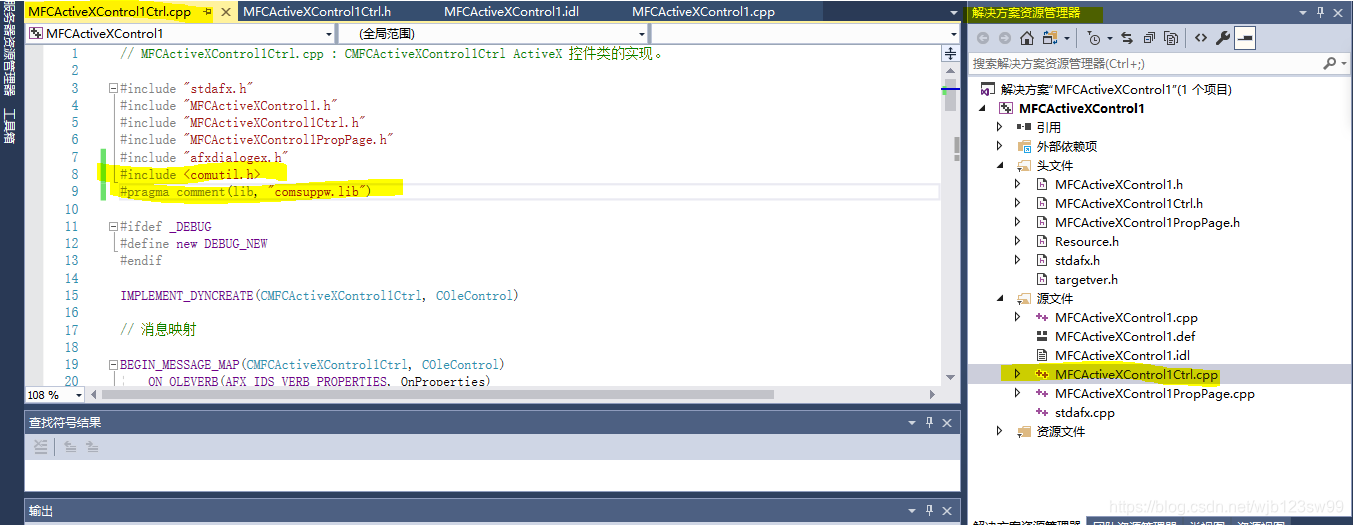

5、在【解决方案资源管理器】中，点击【CMFCActiveXControlCtrl.cpp】文件，在文件头部增加

#include <comutil.h>
#pragma comment(lib, "comsuppw.lib")

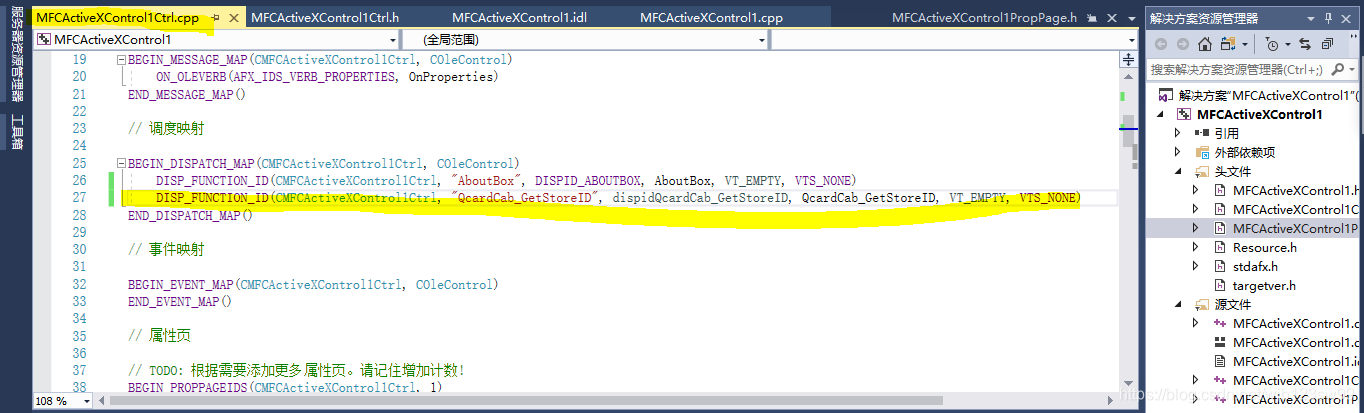

6、在【CMFCActiveXControlCtrl.cpp】文件增加函数的调度映射

	DISP_FUNCTION_ID(CMFCActiveXControl1Ctrl, "QcardCab_GetStoreID", dispidQcardCab_GetStoreID, QcardCab_GetStoreID, VT_EMPTY, VTS_NONE)

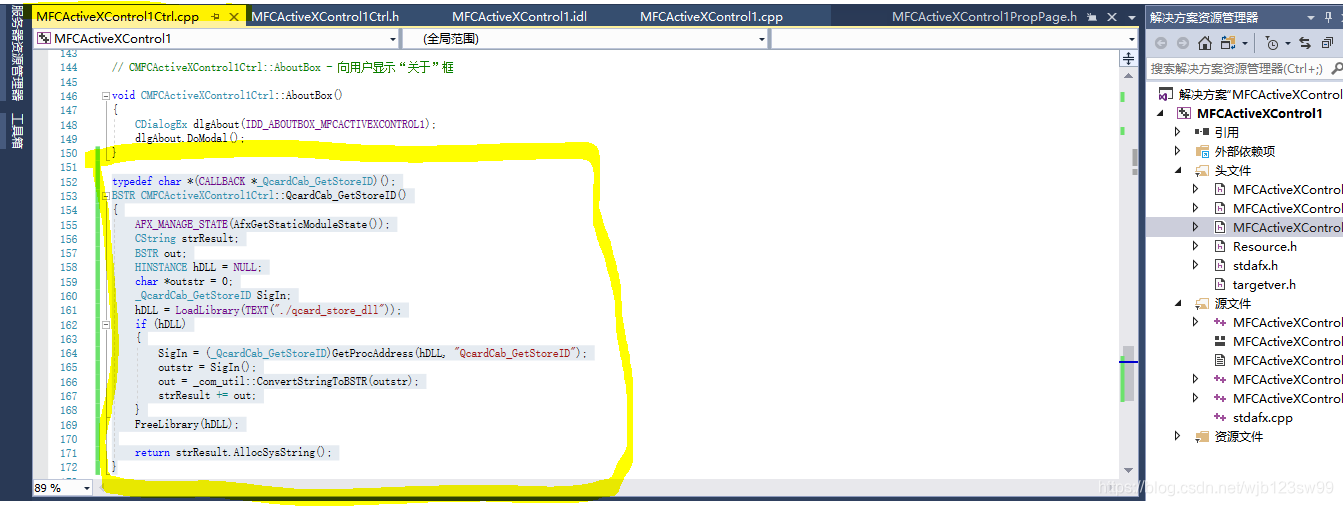

7、在【CMFCActiveXControlCtrl.cpp】文件增加函数的定义

typedef char *(CALLBACK *_QcardCab_GetStoreID)();
BSTR CMFCActiveXControl1Ctrl::QcardCab_GetStoreID()
{
	AFX_MANAGE_STATE(AfxGetStaticModuleState());
	CString strResult;
	BSTR out;
	HINSTANCE hDLL = NULL;
	char *outstr = 0;
	_QcardCab_GetStoreID SigIn;
	hDLL = LoadLibrary(TEXT("./qcard_store_dll"));
	if (hDLL)
	{
		SigIn = (_QcardCab_GetStoreID)GetProcAddress(hDLL, "QcardCab_GetStoreID");
		outstr = SigIn();
		out = _com_util::ConvertStringToBSTR(outstr);
		strResult += out;
	}
	FreeLibrary(hDLL);

	return strResult.AllocSysString();
}

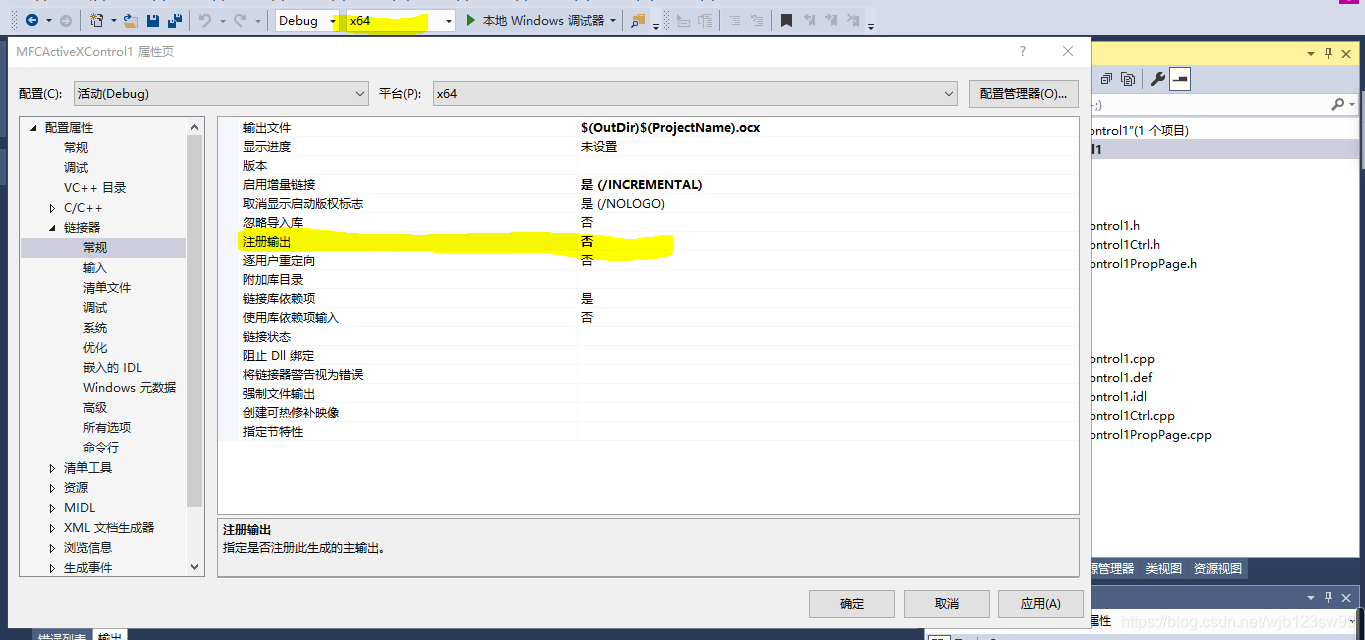

8、在【解决方案资源管理器】中，右键点击【CMFCActiveXControlCtrl】、【属性】、【常规】、【注册输出】项，选择【否】。注意【属性页】的平台选择和【编译器】选择一致。

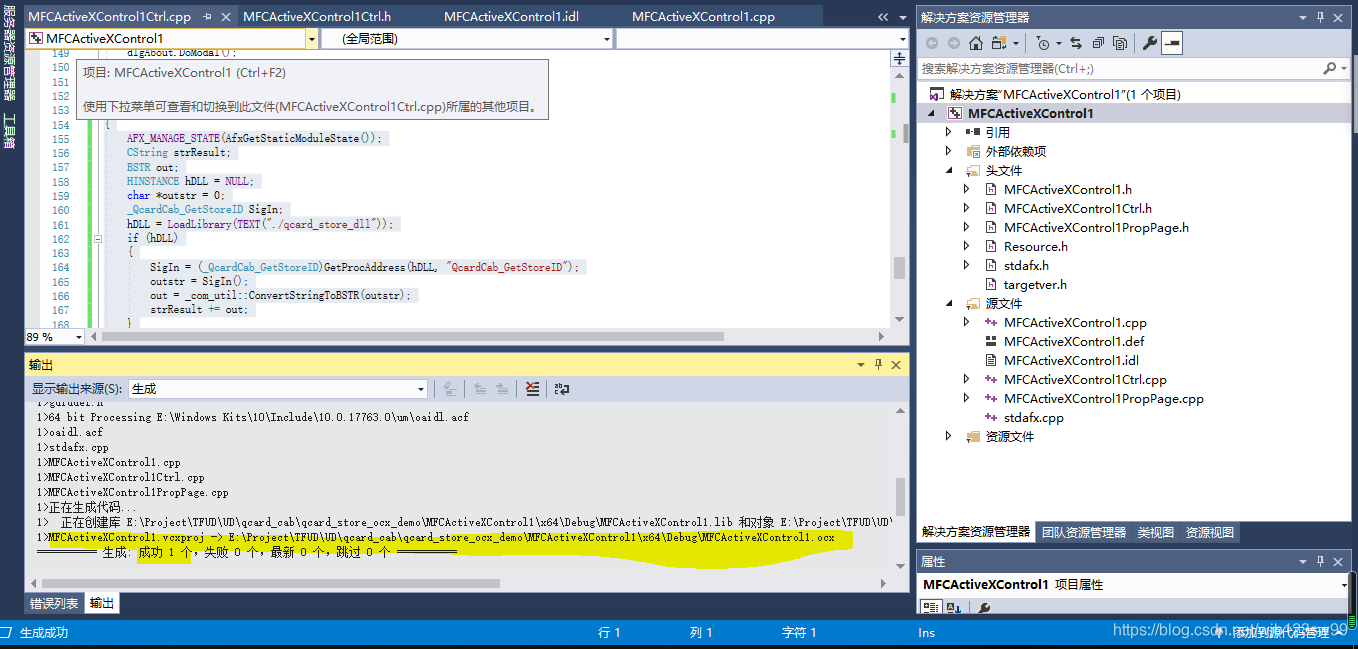

9、8、在【解决方案资源管理器】中，右键点击【CMFCActiveXControlCtrl】、【生成】，即可生成OXC文件。

验证接口

1、下载OCX文件接口查看工具。

百度网盘：

链接：https://pan.baidu.com/s/1nWItfKFhg4K8CcyhkTNVFA
提取码：kyli

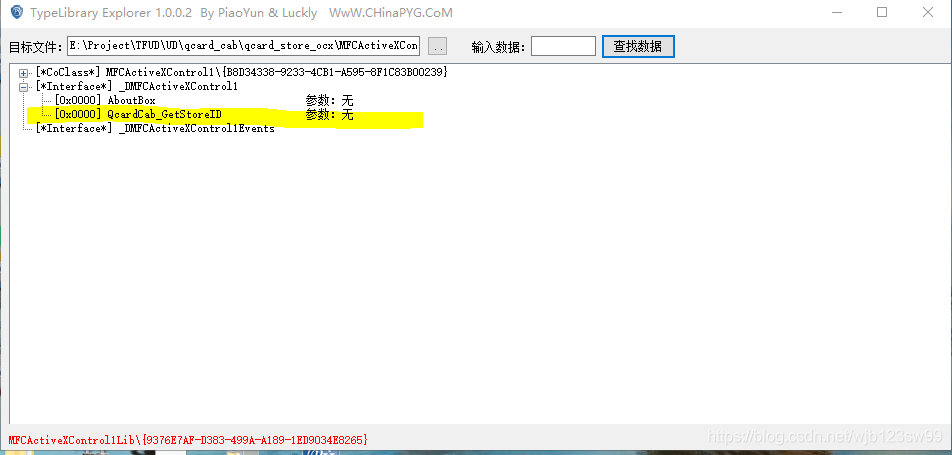

2、使用该软件，打开生成的oxc文件，即可看见新增接口函数。
