HUD抬头显示光学性能测试

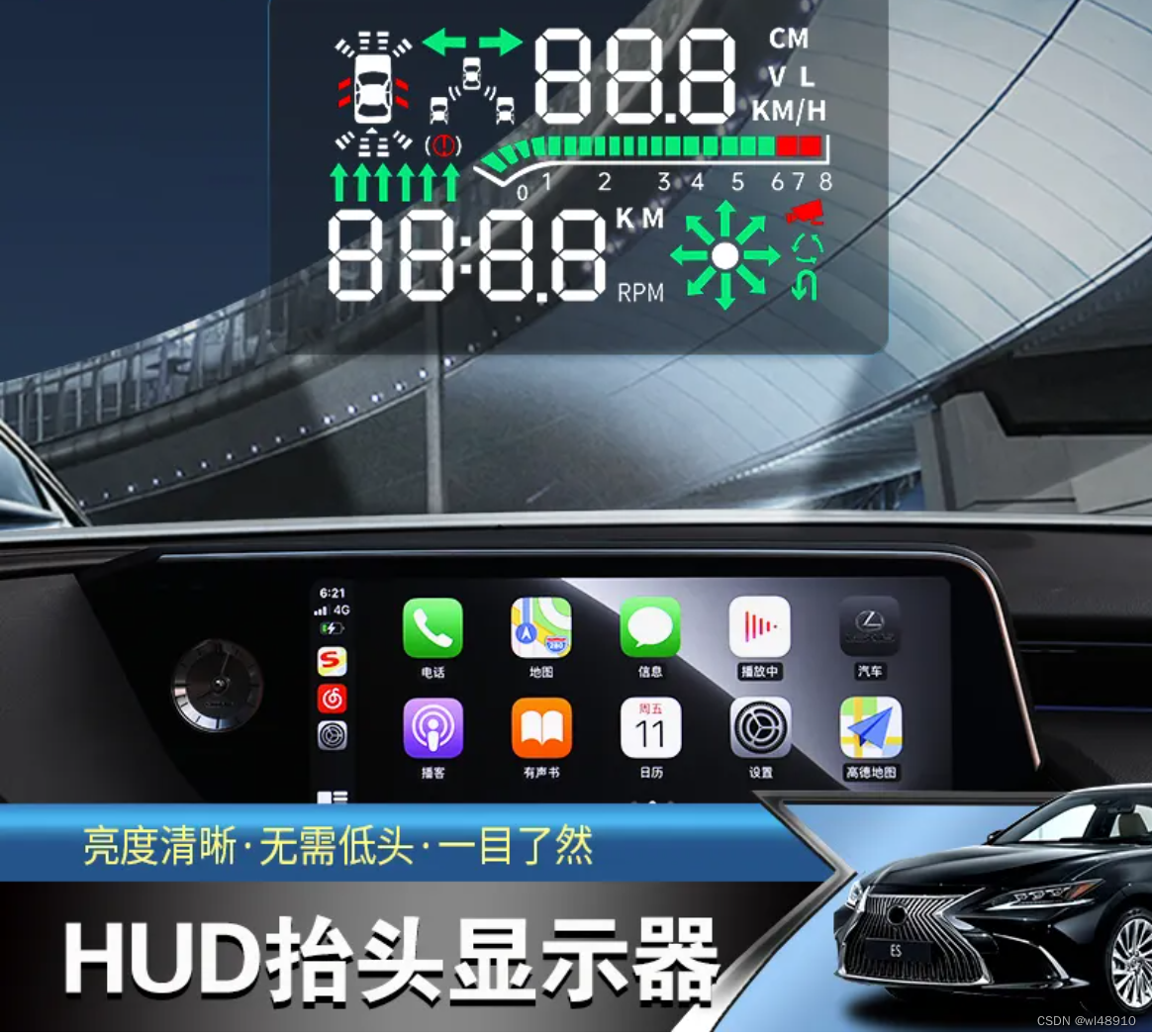

HUD抬头显示器概述

       HUD抬头显示（Head-Up Display）是一种将关键信息，如车速、导航提示等，以叠加形式投射到驾驶员前风挡玻璃上的设备。它的主要功能是减少驾驶时需要频繁转移视线或者低头查看仪表信息的时间，从而增加驾驶安全性。此外，HUD抬头显示还可以提供实时的车辆行驶信息，包括导航、娱乐系统、油耗、胎压等。它可以将这些信息以大字体、容易观看的形式呈现，使驾驶员在行驶过程中保持对路况的关注。

随着科技的进步，目前汽车HUD抬头显示器被作为车企主机厂标配配置，因此它的性能以及安全性测试尤为关键。目前HUD抬头显示器主要的检测项目阳光倒灌测试以及成像分辨率测试。

1. 分辨率测试：测试HUD显示的图像的清晰度和细节程度，评估HUD显示器的分辨率水平。

2. 亮度测试：测试HUD显示的图像的亮度和对比度水平，评估HUD显示器的亮度表现。

3. 反射测试：测试HUD显示的图像在不同光线条件下的反射情况，评估HUD显示器在强光照射下的可视性。

4. 可视角度测试：测试HUD显示的图像在不同视角下的清晰度和色彩准确度，评估HUD显示器的可视角度范围。

5. 投影测试：测试HUD显示器的投影效果，评估图像的聚焦度和图像失真程度。

6. 视觉疲劳测试：测试游览HUD显示器的时间对用户视觉疲劳的影响，评估HUD显示器的舒适性和安全性。

7.阳光倒灌测试：测试HUD在太阳光照下汇聚阳光光线倒灌入显示器内部曲面镜后TFT屏的失效性。

        阳光倒灌测通常选用晴天阳光充足的时候在室外进行或者在搭建阳光房的室内进行，但是由于受各地天气的变化影响，不能有效满足需求。大多会选择借助太阳光模拟器设备进行实施。通常设备设置于框架上或者设置于高低温箱上端，通过窗口照射进HUD进行测试，或者搭建同场景测试环境进行阳光的各个角度的倒灌测试，一般采用如下太阳光模拟器设备。

                                               下打光AAA级或ABA等级光源模拟器

太阳光模拟器主要特点

1. 输出太阳光 700至 1300W/M2连续可调;

2. 出光方向：垂直向下，垂直向上，水平向左，水平向右;

3. 辐射面积：400X400或根据需求调整

4. 光照匹配度、辐照空间均匀性、时间不稳定性符合国际三大标准（3A）：JIS C 8912, ASTM E927-05, IEC 60904-9 2007 Ed2:

a) 光谱匹配度: AM1.5G，(0.75-1.25)，A ；

b) 辐射空间均匀性：< 2%，A ；

c) 时间不稳定性：< 2%，A ；

5. 准直角度：≤ 2 度半角；

6. 均场技术：双复眼透镜组合；

7. 灯泡寿命: 平均 2000 小时；

8. 快门控制时间:0.1S—9990Hours；

9. 安全锁: 灯源箱外盖打开时，自动关闭灯源；

10. 温度传感器和自锁系统可确保操作人员的安全；

设备参数数据：

光谱匹配度：

稳定性：

均匀度：

总的来说，HUD抬头显示器的阳光倒灌试验和其他测试方法的结合，可以全面评估HUD抬头显示器在阳光直射下的性能。这些测试可以帮助制造商和测试人员了解其在实际使用中的表现，并进行相应的改进和优化，以提供更好的驾驶体验和安全性。
