浪潮服务器CS5280H2、NF5280M6安装海飞科GPU方法，Pcie通道拆分技巧

1、背景

某客户需要一台CS5280H2服务器，需要安装2张海飞科C20 GPU,经过测试服务器始终无法识别GPU，后来通过非官方的改配方法使GPU可以识别。

2、本次改配难点

海飞科C20卡物理上看是一个X16的通道，实际上是2张X8通道的卡。也就是说看着是一张卡实则是把2张卡焊在了同一张板上。通过和海飞科的技术人员沟通得知需要把服务器X16通道手动拆分为2个X8，就可以识别出2张C20的GPU卡。
到这里问题来了，浪潮服务器在M4以后都只能自动拆分，不支持手动拆分，默认插上后是个X16通道，导致最终一张卡都识别不出来！

3、服务器Riser卡(Pcie套件)

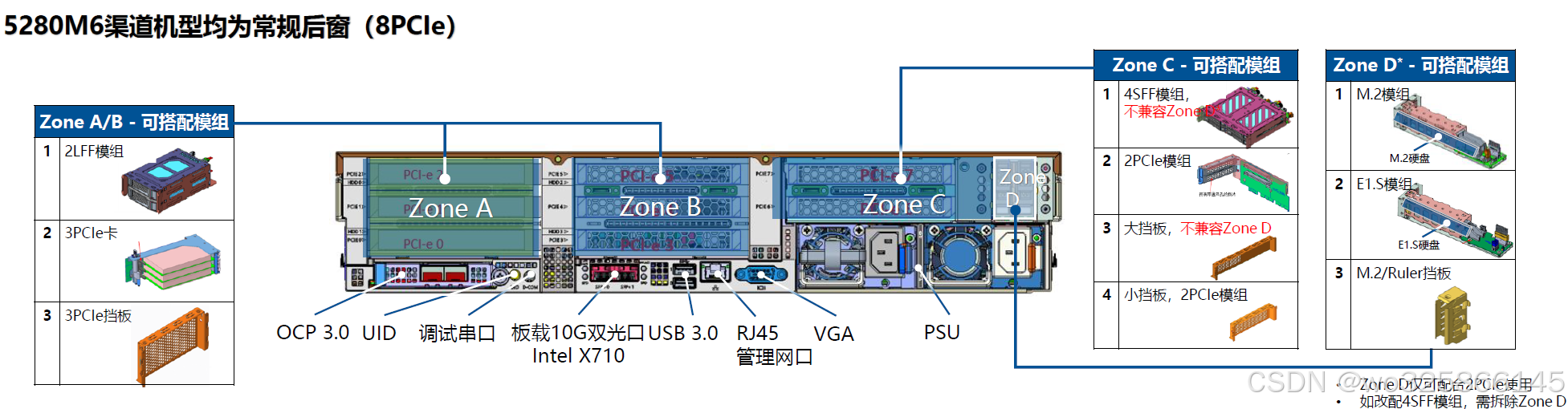

CS5280H2需要搭配Riser卡才能插Pcie卡，共有3种转接卡，图片是NF5280M6的实际状况和CS5280H2差不多，可以参考

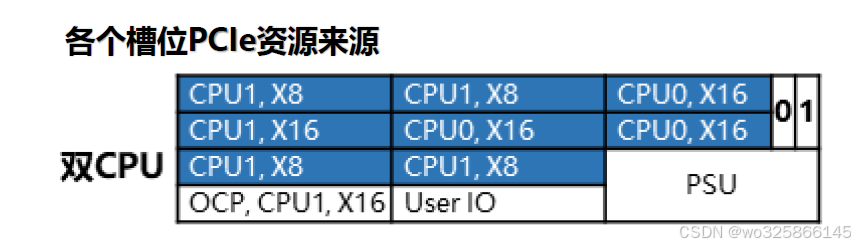

Pcie通道数如下图

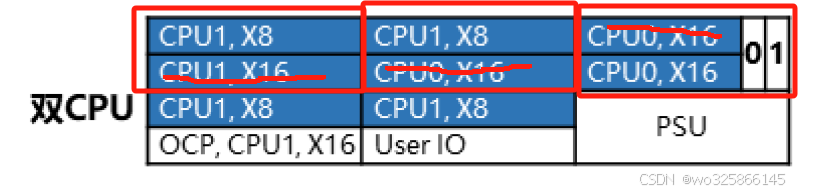

因为海飞科这款GPU是双宽，GPU安装位置只有3个

4、测试思路

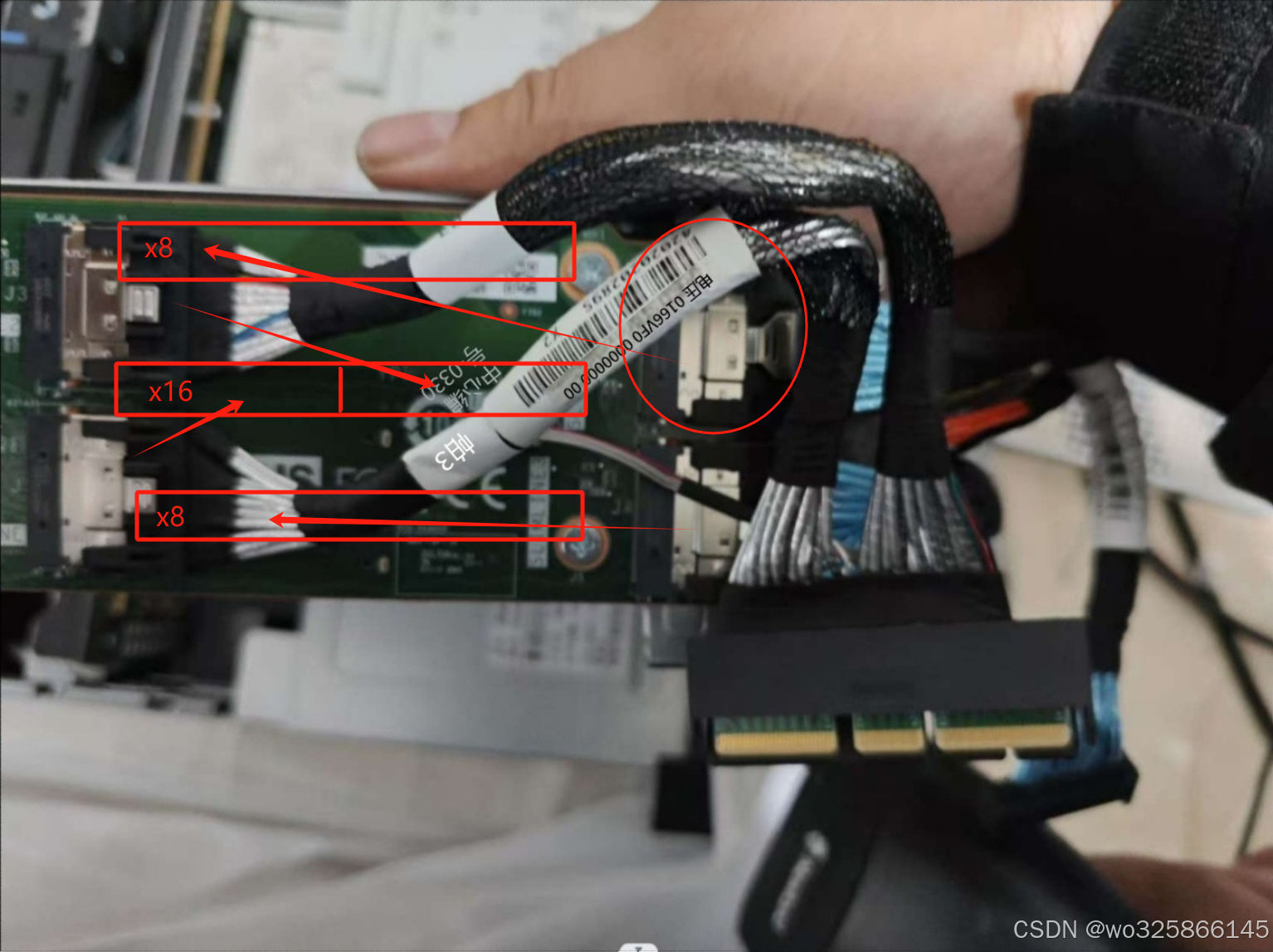

第一次安装左边转接卡时，插在中间位置的完整X16通道，结果一张都没识别出来，转接卡接线如图

后来把转接卡金属壳拆了，只插上面的x8通道可以识别出1个GPU卡。

可以得出一个结论，PCIE通道必须要拆分，否则插在X16通道上一张不会识别。

5、使用中间套件

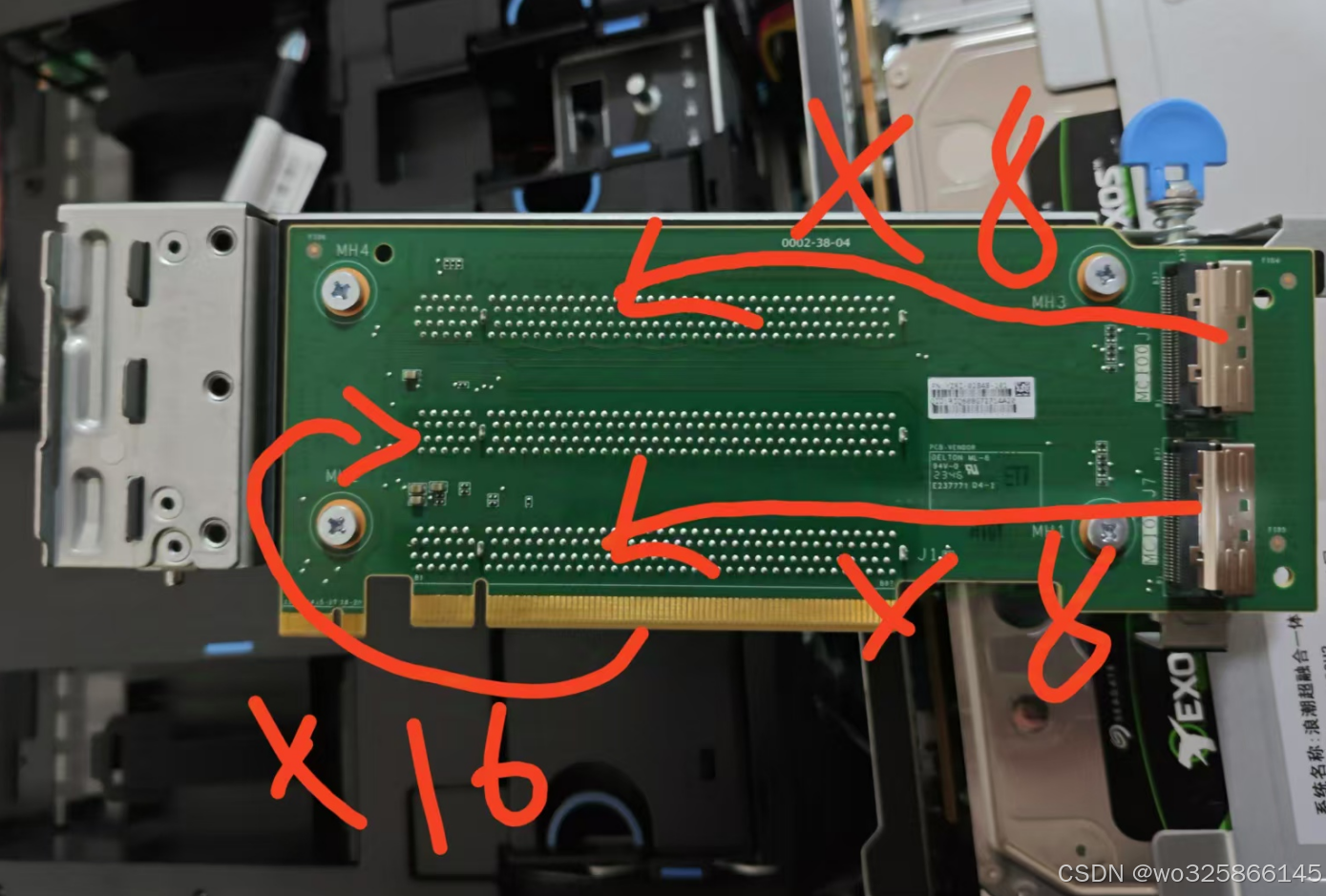

服务器的PCIE中间套件所有接口都是使用Slim线连接的，是否可以通过插不通的通道，物理上的拆通道，每根Slim线是1个x8通道，中间转接卡通道接口如图

经过测试发现，可以把左侧两根线插到不通的PCIE通道就可以实现通道拆分，。但是这个PCIE通道2个x8接的是同样设备通道又会合并起来。
也就是说只需要找到4个PCIE通道，并且只用其中1个x8就可以让GPU卡全部识别。

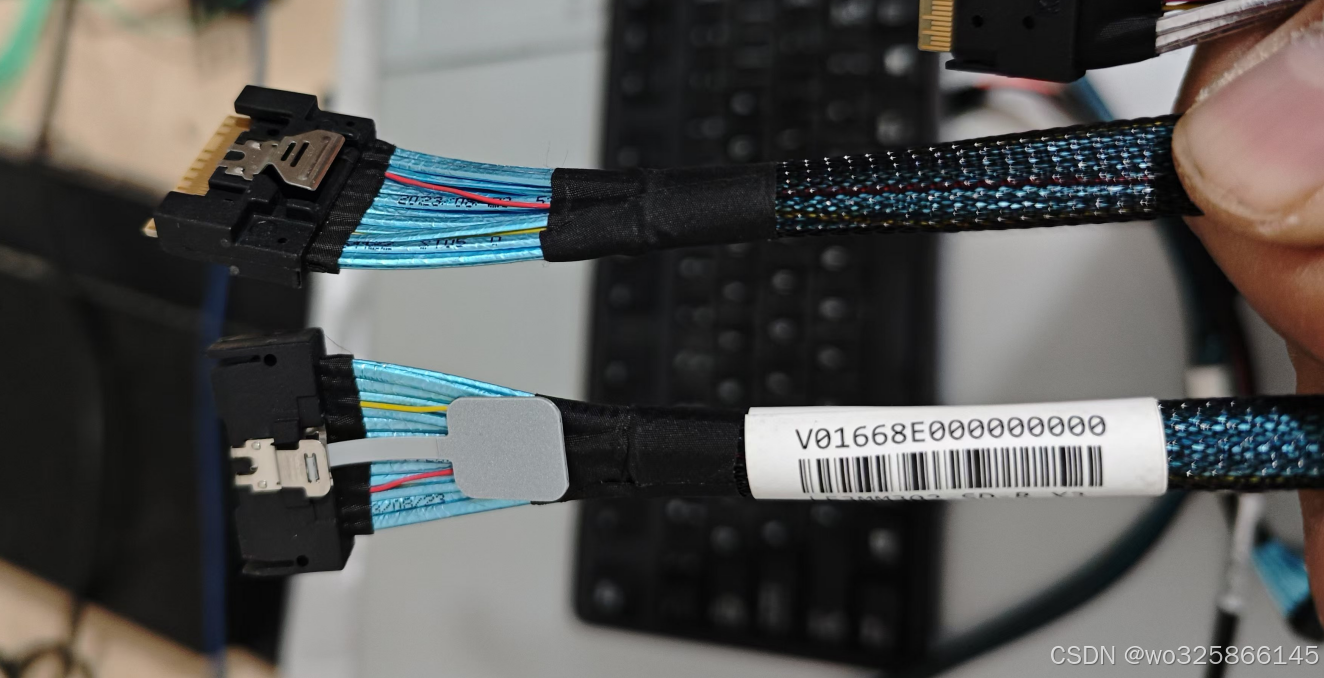

中置套件的Slim连接线比较短可以用一根稍长的线连接，和M6的NVME线是不兼容的，注意区分
物料PN：V01668E000000000

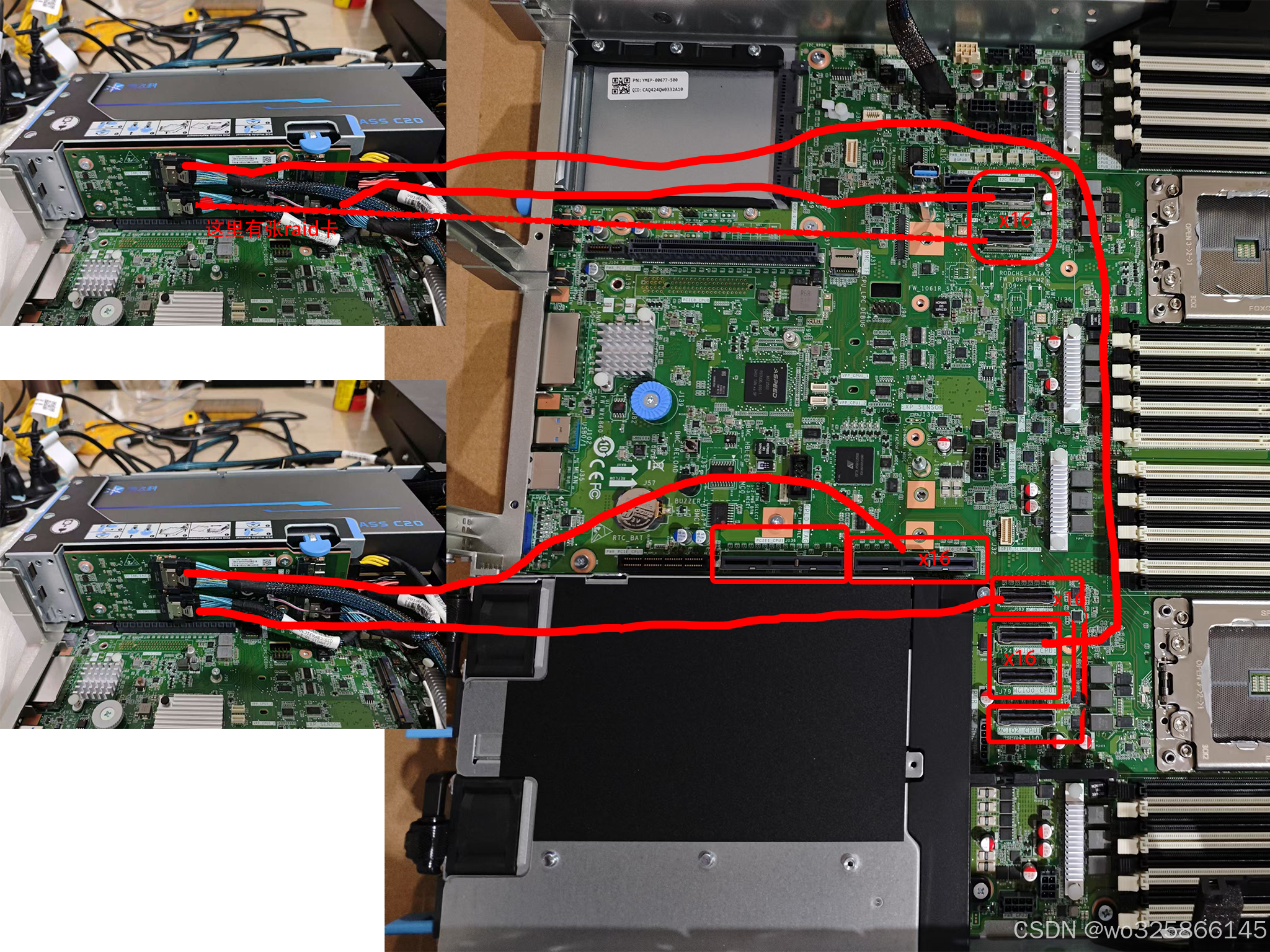

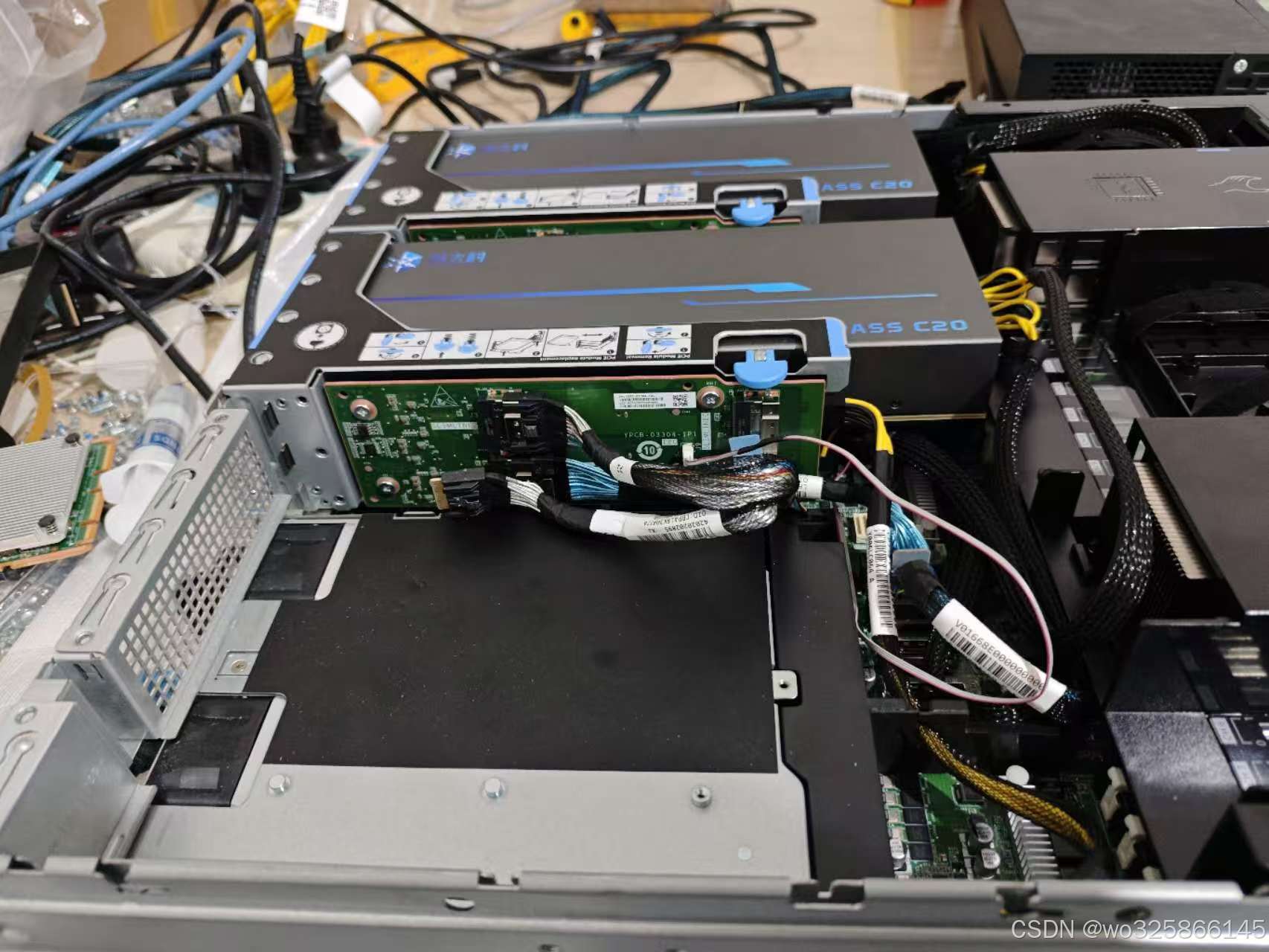

连接完成后如图

6、验证识别情况

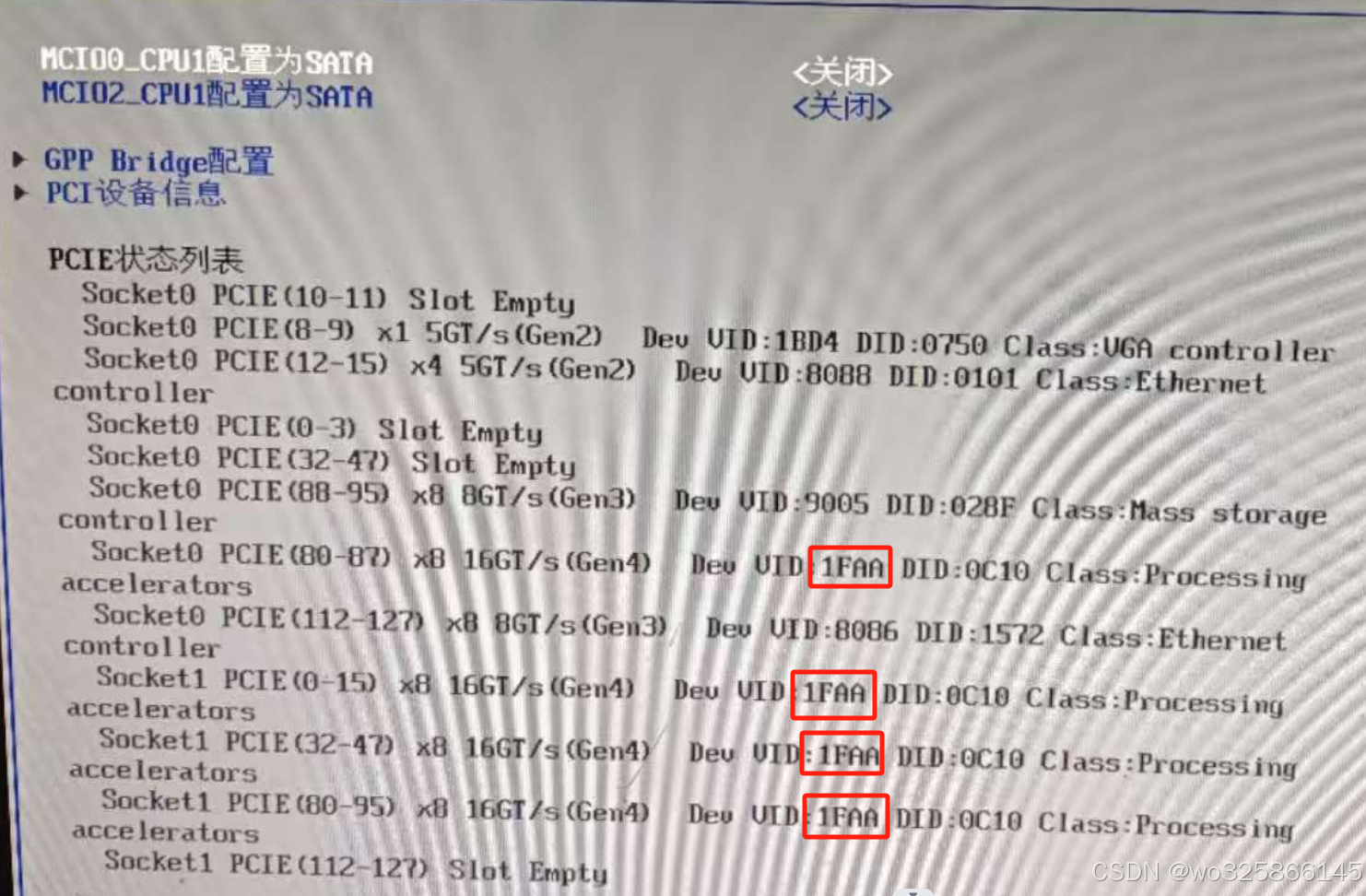

在BIOS中 主页>PCIE信息 中查看PCIE，海飞科C20的VID号是1FAA，一张卡识别出2个1FAA就对了，如果识别为FFFF就是通道未拆分。

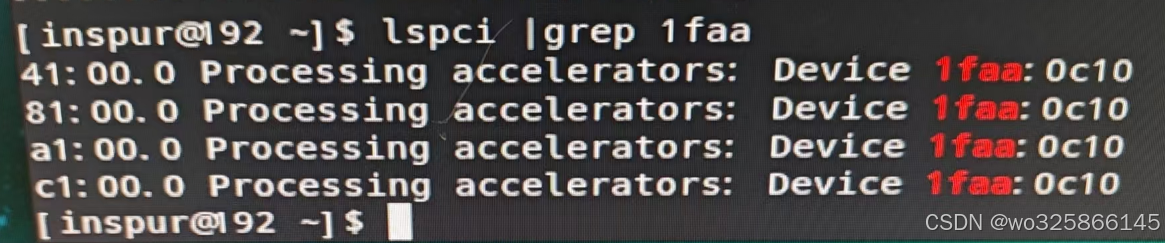

没装驱动时可以输入ls /dev |grep gpu 或lspci |grep 1faa

装好驱动后可以输入hxsmi查看

7、驱动程序

驱动程序及安装说明下载，不带dkms的驱动安装会简单很多，建议是找海飞科的技术人员支持。

8、其他需要注意的情况

这种方式使用了2个中间PCIE转接卡，但主板上只有1个3.3v电源接口（细的那根电源线）只有一张转接卡有3.3v，如果还想加网卡、阵列卡这些卡需要3.3v的电源，GPU有12v就能识别，也就是说最多再加1张PCIE卡，还有一个OCP接口可以插。
如果插了网卡并且和GPU同一个通道，没有3.3v电源也会造成拆分失败。
