本文介绍了一款基于Python的简易串口软件的设计与实现过程，包括遇到的问题及解决方法，如虚拟串口识别、pyqtgraph图形显示问题等。软件实现了串口通信的基本功能，并采用多线程技术提高交互流畅性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在CSDN上学习了众多资料，调试了一个基于python的简易串口软件，作为一个学习的总结。整个软件并不复杂，汇集了不少网上找到的代码，甚至比较简陋，只是实现了预定的功能，还有很大优化的空间，希望能够给大家提供一个思路，供大家参考。

程序虽然不大，却遇到了不少问题。（1）使用虚拟串口软件VSPD，在python中，使用serial.tools.list_ports却识别不到。后来在网上搜索一下，需要重启电脑。我先关机，再开机，似乎无效，重启后，终于了可以识别到虚拟的串口了。(2) 安装pyqtgraph后，使用pyqtgraph老是闪退，无法显示图形。在另外一台电脑却可以正常那运行。出现问题时，系统是win0，pyqtgraph版本是0.12.4，python版本3.7。使用官方自带例程

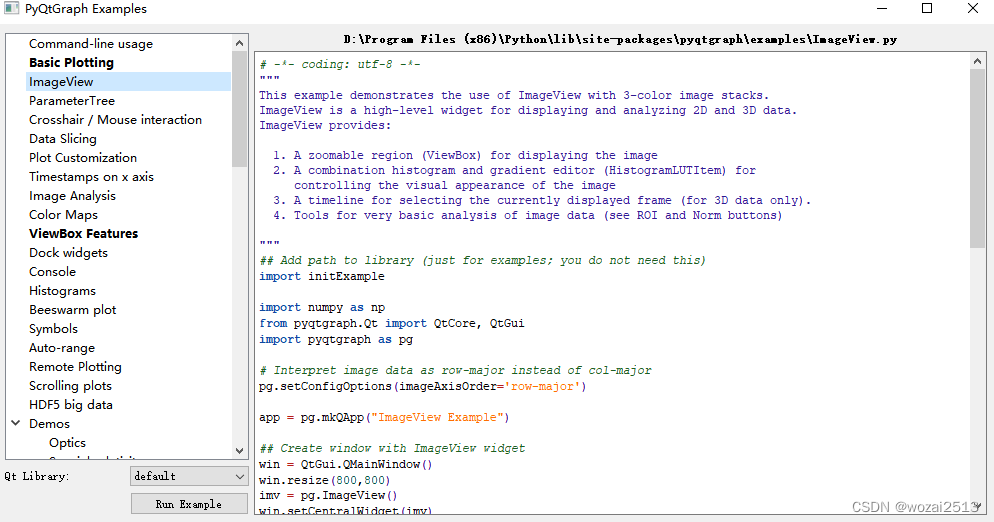

import pyqtgraph.examples

pyqtgraph.examples.run()

打开ImageView也是闪退，后来把pyqtgraph降级到0.12.1，终于可以正常运行了。

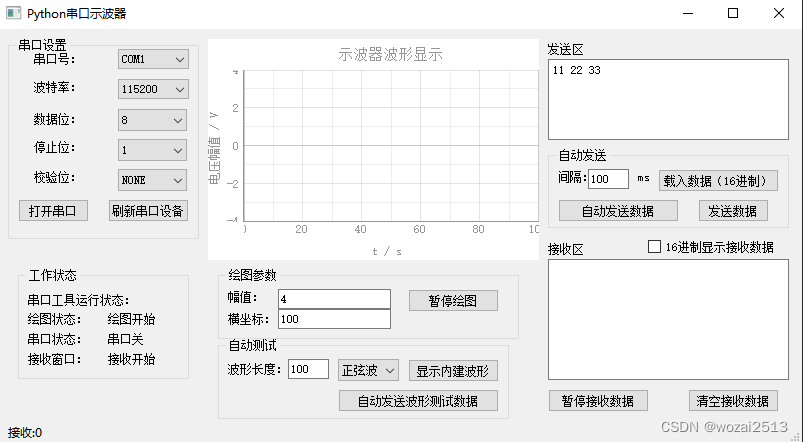

python程序显示界面如下：

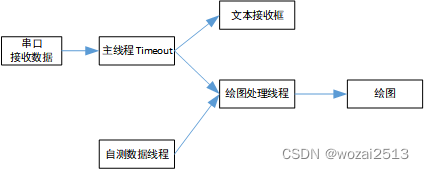

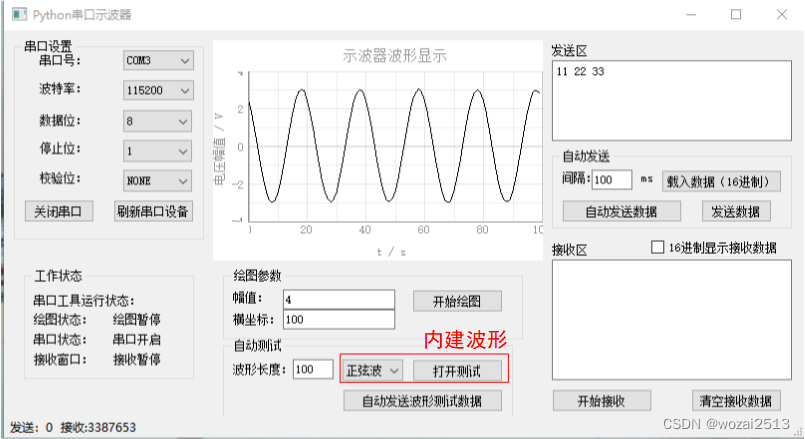

程序实现的主要功能有：（1）打开关闭串口（2）显示及发送数据（3）动态显示波形。使用主要技术包含（1）逻辑与界面相互分离（2）多线程技术。

程序使用的主要库：串口相关pyserial serial 绘图相关pyqtgraph 波形scipy 延迟time等。

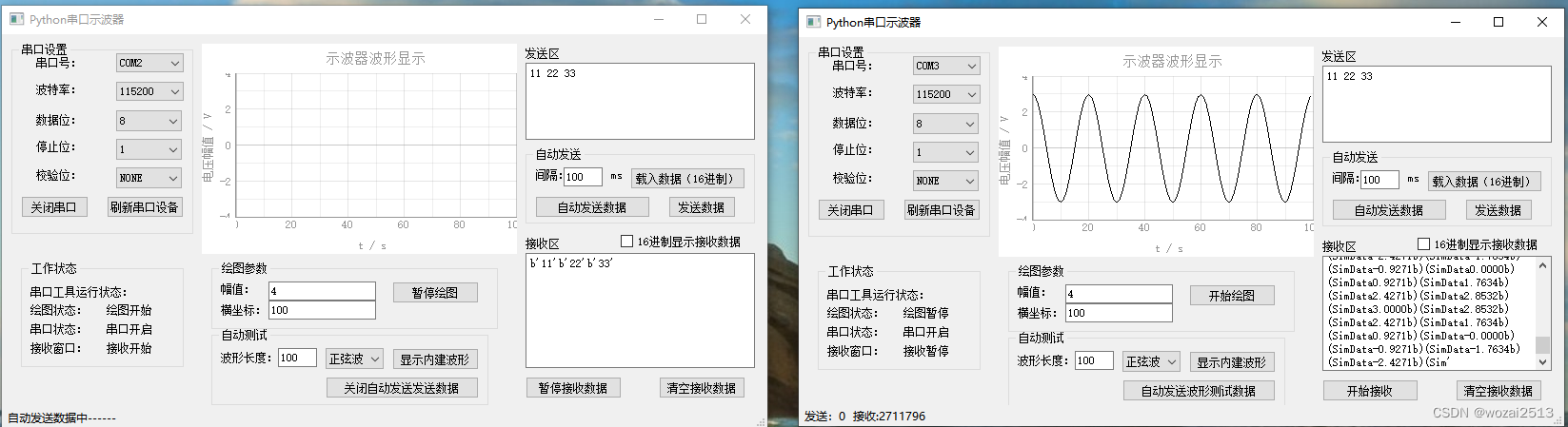

   from scipy import signal

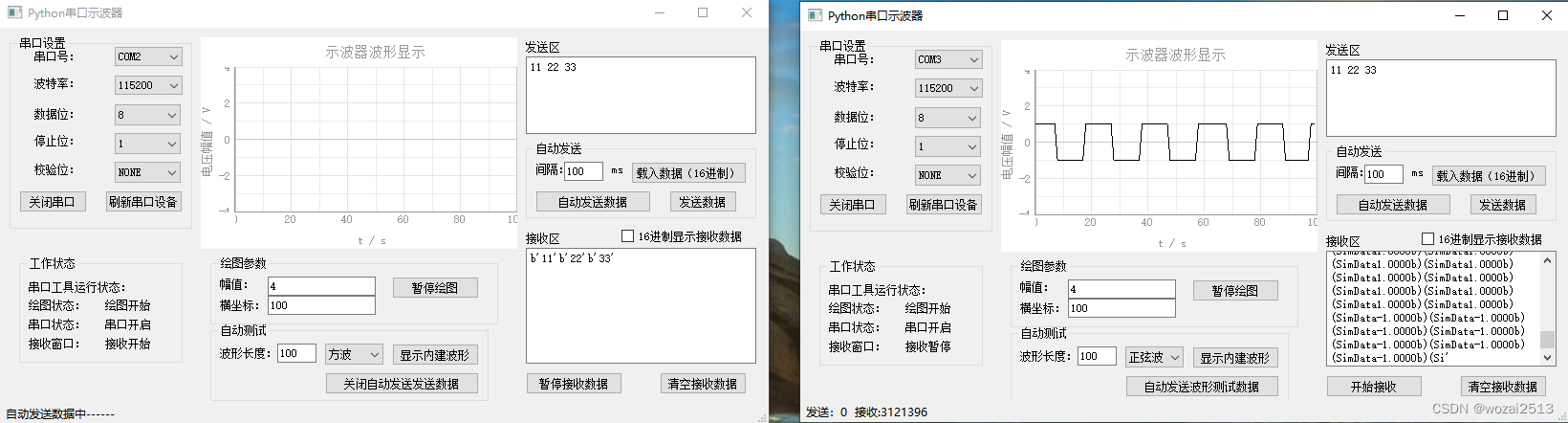

signal.square(2 * np.pi * f0 * t) # 产生方波

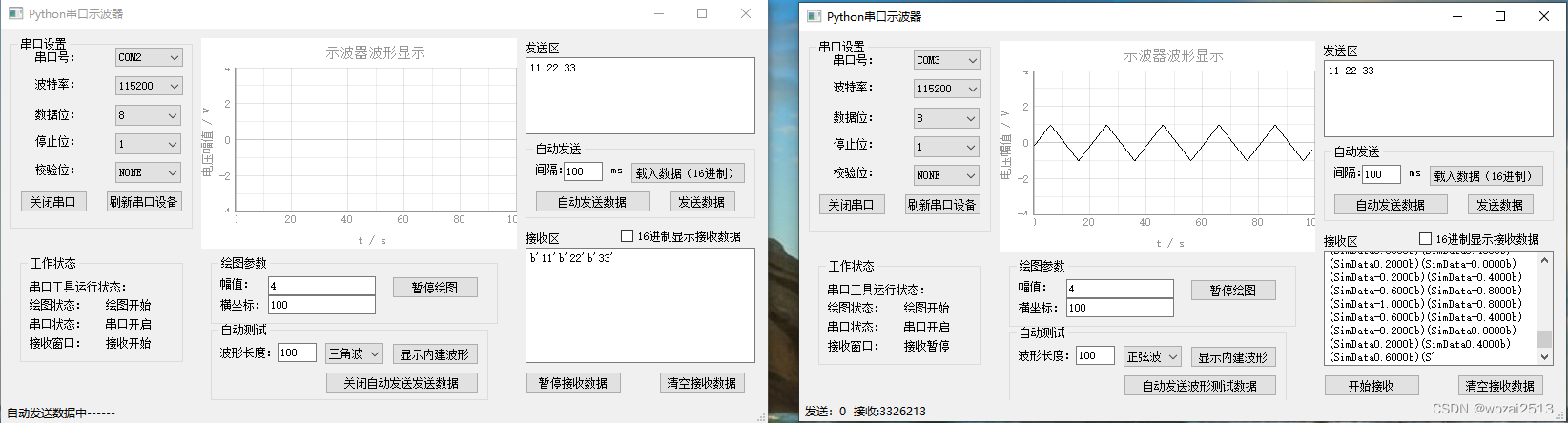

signal.sawtooth(2 * np.pi * f0 *t*0.01, 0.5) # 产生三角波

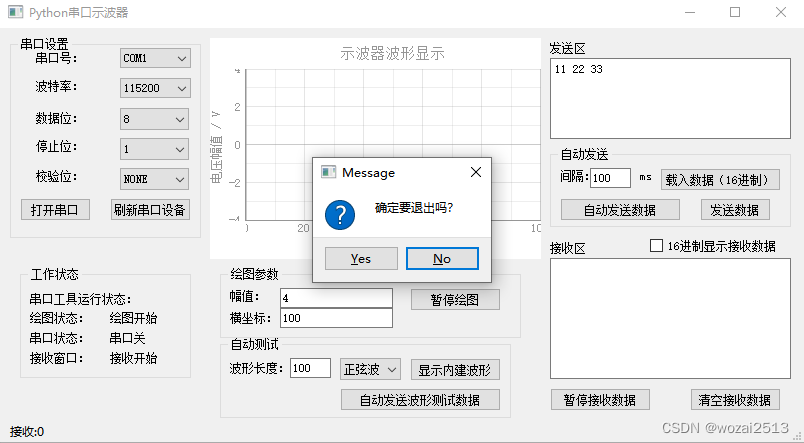

逻辑与界面相互分离，并且重定义了关闭按钮，需要再次确认：

from SerialUI import Ui_MainWindow
from PyQt5 import QtCore,QtWidgets
import sys

class SerialTool(Ui_MainWindow,QtWidgets.QMainWindow):
    def __init__(self, parent = None):
        super(SerialTool, self).__init__(parent)
        self.setupUi(self)
        self.setupInit()

    def setupInit(self):
        pass

    def closeEvent(self,event):
        reply = QtWidgets.QMessageBox.question(self, 'Message', "确定要退出吗？",
                                     QtWidgets.QMessageBox.Yes | QtWidgets.QMessageBox.No, QtWidgets.QMessageBox.No)
        # 判断返回值，如果点击的是Yes按钮，就关闭组件和应用，否则就忽略关闭事件
        if reply == QtWidgets.QMessageBox.Yes:
            event.accept()
        else:
            event.ignore()

if __name__ == "__main__":
    QtCore.QCoreApplication.setAttribute(QtCore.Qt.AA_EnableHighDpiScaling)
    app = QtWidgets.QApplication(sys.argv)
    myWin = SerialTool()
    myWin.show()
    sys.exit(app.exec_())
