基于MPS EVL2491C-QB-00A的一款具有可配置电流限制的降压转换器评估板

         MP2491C 是一款具有可配置电流限制和输出电压 （VOUT） 缩放功能的高压降压变换器。可实现可在宽输入电压 （VIN） 范围内实现高达 6A 的连续输出电流 （IOUT）。EVL2491C-QB-00A 是一款评估板，旨在演示 MP2491C 的相关功能，为客户选型评估提供便利。

           MP2491C采用恒定导通时间控制（COT） 提供快速瞬态响应和简单的环路设计，以及非常严格的输出调节，使该产品具有出色的负载和线路调节能力。同时，该产品集成了全面的保护功能，包括过流保护 （OCP）、输出过压保护 （OVP）、带打嗝模式的电流限制和热关断等。

          该MP2491C需要较少数量的现成标准外部元件，采用 QFN-13 （2.5mmx3mm） 封装包。为客户的高集成度需求产品提供了非常好的解决方案。

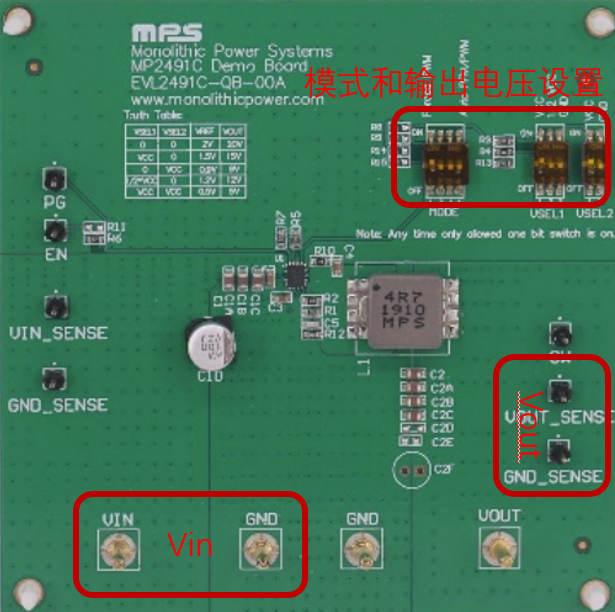

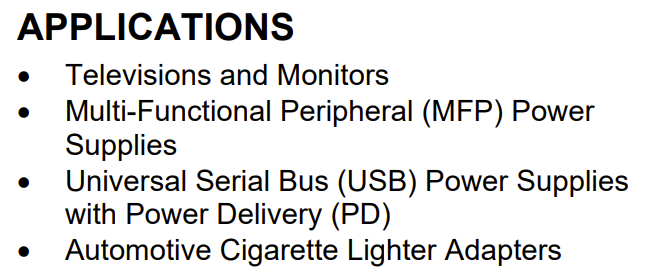

►场景应用图

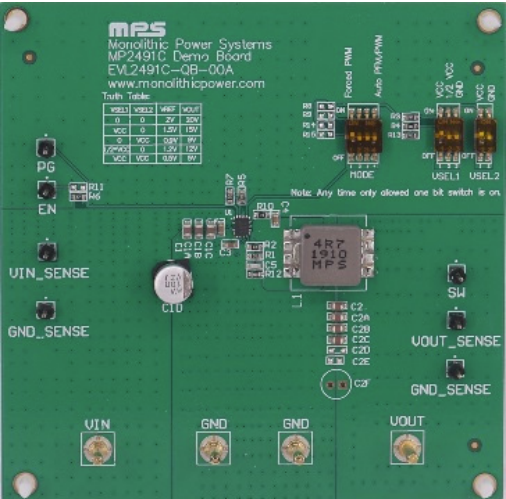

►展示板照片

►方案方块图

►核心技术优势

• 4V 至 32V 宽工作输入电压（VIN）范围

• 0.5V 至 30V 输出电压 （VOUT） 范围

• 6A 连续输出电流 （IOUT）

• 33mΩ/22mΩ 内部 MOSFET

• 450μA 静态电流 （IQ）

• 490kHz 固定开关频率 （fSW）

• 恒定导通时间 （COT） 控制

• 两个专用电压调节 （DVS）控制引脚

• 低压差模式

• 输出线路压降补偿

• 可调自动脉冲频率调制 （PFM）/脉宽调制PWM 模式或强制 PWM （FPWN） 模式

• 输出过压保护 （OVP）

• 可调电流限制

• 使能 （EN） 关断放电

• 电源正常 （PG） 指示

• 提供 QFN-13 （2.5mmx3mm）封装

►方案规格

具有可配置电流限制和 VOUT 可调的 32V6A 降压转换器评估板。

对方案感兴趣可前往大大通提问咨询噢~
