centos7搭建 MySQL NDB Cluster 7.5/7.6集群快速指南

NDB Cluster 是一种在无共享系统中启用内存数据库集群的技术。 无共享架构使系统能够使用非常便宜的硬件，并且对硬件或软件的特定要求最低。

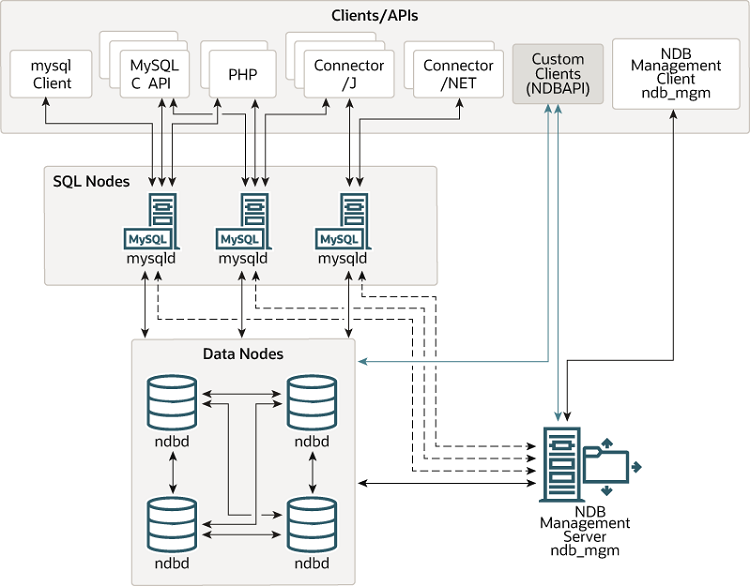

NDB Cluster 旨在没有任何单点故障。 在无共享系统中，每个组件都应该有自己的内存和磁盘，不推荐也不支持使用网络共享、网络文件系统和 SAN 等共享存储机制。NDB Cluster 由一组称为主机的计算机组成，每台计算机运行一个或多个进程。 这些称为节点的进程可能包括 MySQL 服务器（用于访问 NDB 数据）、数据节点（用于存储数据）、一个或多个管理服务器，以及可能的其他专用数据访问程序。 NDB Cluster 中这些组件的关系如下所示：

MySQL NDB Cluster由三种节点构成，SQL节点、数据节点及管理节点。

接下来，本文使用如下方式进行集群搭建。

3台服务器：

管理节点,：10.217.35.108
SQL节点a, 数据节点a：10.217.35.109

SQL节点b, 数据节点b：10.217.35.110

在管理节点、SQL节点、数据节点、执行操作：

1.为MySQL NDB Cluster添加MySQL Yum存储库，所有节点服务器上执行：

$> mkdir -p /data/mysql
$> cd /data/mysql/
$> yum -y install wget
$> wget https://dev.mysql.com/get/mysql80-community-release-el7-6.noarch.rpm
$> rpm -Uvh mysql80-community-release-el7-6.noarch.rpm

2.选择MySQL NDB集群子库：

$> yum -y install yum-utils
$> sudo yum-config-manager --disable mysql80-community
$> sudo yum-config-manager --enable mysql-cluster-7.6-community

$> yum repolist enabled | grep mysql
mysql-cluster-7.6-community/x86_64      MySQL Cluster 7.6 Community          359
mysql-connectors-community/x86_64       MySQL Connectors Community           192
mysql-tools-community/x86_64            MySQL Tools Community                 90

3. 安装MySQL NDB集群：

$> rpm --import https://repo.mysql.com/RPM-GPG-KEY-mysql-2022

3.1在管理节点执行操作：

$> yum -y install mysql-cluster-community-management-server

3.2在SQL节点执行操作：

手动安装依赖perl-Class-MethodMaker（此依赖CentOS中不存在，无法自动找到，使用的是epel el7 x86_64）：

$> wget https://mirrors.aliyun.com/epel/7/x86_64/Packages/p/perl-Class-MethodMaker-2.20-1.el7.x86_64.rpm
$> yum -y install perl-Class-MethodMaker-2.20-1.el7.x86_64.rpm

安装SQL节点的组件：
关闭防火墙，关闭selinux

$> systemctl stop firewalld.service #停止firewall
$> systemctl disable firewalld.service #禁止firewall开机启动
$> setenforce 0

查询状态
$> getenforce
$> vi  /etc/sysconfig/selinux

安装sql节点

$> yum -y install mysql-cluster-community-server

停止mysql节点服务，如果无法停止 需要杀死 ps -ef|grep mysql     kill -9 ....

$> systemctl stop mysqld

移动数据文件到/data/mysql/data目录

$> cp -rf /var/lib/mysql /data/mysql/data/

设置数据权限，非常重要否则无法启动

$> chown -R mysql:mysql /var/lib/mysql
$> chown -R mysql:mysql /data/mysql/data/

3.3安装数据节点：

$> sudo yum -y install mysql-cluster-community-data-node

3.4 在各个sql节点，数据节点上配置my.conf

$> vi /etc/my.cnf

#-----------------------------------------------------
#添加如下内容：
[mysqld]
# Options for mysqld process:
ndbcluster                      # run NDB storage engine

#修改如下内容
#datadir=/var/lib/mysql
#修改为
datadir=/data/mysql/data

[mysql_cluster]
# Options for NDB Cluster processes:
ndb-connectstring=10.217.35.108  # location of management server
#-----------------------------------------------------

3.5配置管理节点

$> mkdir /var/lib/mysql-cluster
$> mkdir /data/mysql/mysql-cluster

$> cd /var/lib/mysql-cluster
$> vi config.ini

#--------------------------------------------------------------------------------------
[ndbd default]
# Options affecting ndbd processes on all data nodes:
NoOfReplicas=2    # Number of fragment replicas
DataMemory=80M    # How much memory to allocate for data storage
#IndexMemory=18M   # How much memory to allocate for index storage
                  # For DataMemory and IndexMemory, we have used the
                  # default values. Since the "world" database takes up
                  # only about 500KB, this should be more than enough for
                  # this example NDB Cluster setup.
                  # NOTE: IndexMemory is deprecated in NDB 7.6 and later; in
                  # these versions, resources for all data and indexes are
                  # allocated by DataMemory and any that are set for IndexMemory
                  # are added to the DataMemory resource pool
ServerPort=2202   # This the default value; however, you can use any
                  # port that is free for all the hosts in the cluster
                  # Note1: It is recommended that you do not specify the port
                  # number at all and simply allow the default value to be used
                  # instead
                  # Note2: The port was formerly specified using the PortNumber
                  # TCP parameter; this parameter is no longer available in NDB
                  # Cluster 7.5.

[ndb_mgmd]
# Management process options:
HostName=10.217.35.108          # Hostname or IP address of management node
DataDir=/data/mysql/mysql-cluster  # Directory for management node log files

[ndbd]
# Options for data node "A":
                                # (one [ndbd] section per data node)
HostName=10.217.35.109          # Hostname or IP address
NodeId=2                        # Node ID for this data node
DataDir=/data/mysql/data   # Directory for this data node's data files

[ndbd]
# Options for data node "B":
HostName=10.217.35.110          # Hostname or IP address
NodeId=3                        # Node ID for this data node
DataDir=/data/mysql/data   # Directory for this data node's data files

[mysqld]
# SQL node options:
HostName=10.217.35.109          # Hostname or IP address
                                # (additional mysqld connections can be
                                # specified for this node for various
                                # purposes such as running ndb_restore)
NodeId=4

[mysqld]
# SQL node options:
HostName=10.217.35.110          # Hostname or IP address
                                # (additional mysqld connections can be
                                # specified for this node for various
                                # purposes such as running ndb_restore)
NodeId=5


#--------------------------------------------------------------------------------------

3.6 管理节点上配置

在管理节点执行操作：
打开端口1186：

$> firewall-cmd --zone=public --add-port=1186/tcp --permanent
$> firewall-cmd --zone=public --add-port=2202/tcp --permanent
$> systemctl restart firewalld.service
$> firewall-cmd --list-ports

首次启动 如果修改配置文件后重新初始化，下面命令后增加 --initial 参数

$> ndb_mgmd -f /var/lib/mysql-cluster/config.ini

在数据节点上启动，顺序不能错

$> ndbd

3.5 在sql节点启动服务

$> systemctl start mysqld.service

观察集群情况：在任意sql节点或管理节点上执行

# ndb_mgm
-- NDB Cluster -- Management Client --
ndb_mgm> show
Connected to Management Server at: 10.217.35.108:1186
Cluster Configuration
---------------------
[ndbd(NDB)]    2 node(s)
id=2    @10.217.35.109  (mysql-5.7.38 ndb-7.6.22, Nodegroup: 0, *)
id=3    @10.217.35.110  (mysql-5.7.38 ndb-7.6.22, Nodegroup: 0)

[ndb_mgmd(MGM)]    1 node(s)
id=1    @10.217.35.108  (mysql-5.7.38 ndb-7.6.22)

[mysqld(API)]    2 node(s)
id=4    @10.217.35.109  (mysql-5.7.38 ndb-7.6.22)
id=5    @10.217.35.110  (mysql-5.7.38 ndb-7.6.22)

ndb_mgm>

看到上述显示表示集群已经正常运行


---

其他常用命令

关闭集群
$> ndb_mgm -e shutdown

在sql节点查看mysql默认密码
$> grep 'temporary password' /var/log/mysqld.log

常见问题

 1.[Warning] NDB : Tables not available after 30 seconds. Consider increasing --ndb-wait-setup value

防火墙或selinux未关闭。

2.sql节点连接不上

关闭所有节点，重新按照顺序启动，集群节点--数据节点--sql节点

3.sql节点启动不起来

多半是目录权限问题，必要时 yum删除sql节点重新创建。

参考资料：

MySQL :: MySQL 5.7 Reference Manual :: 21.2 NDB Cluster Overview
