1 问题背景

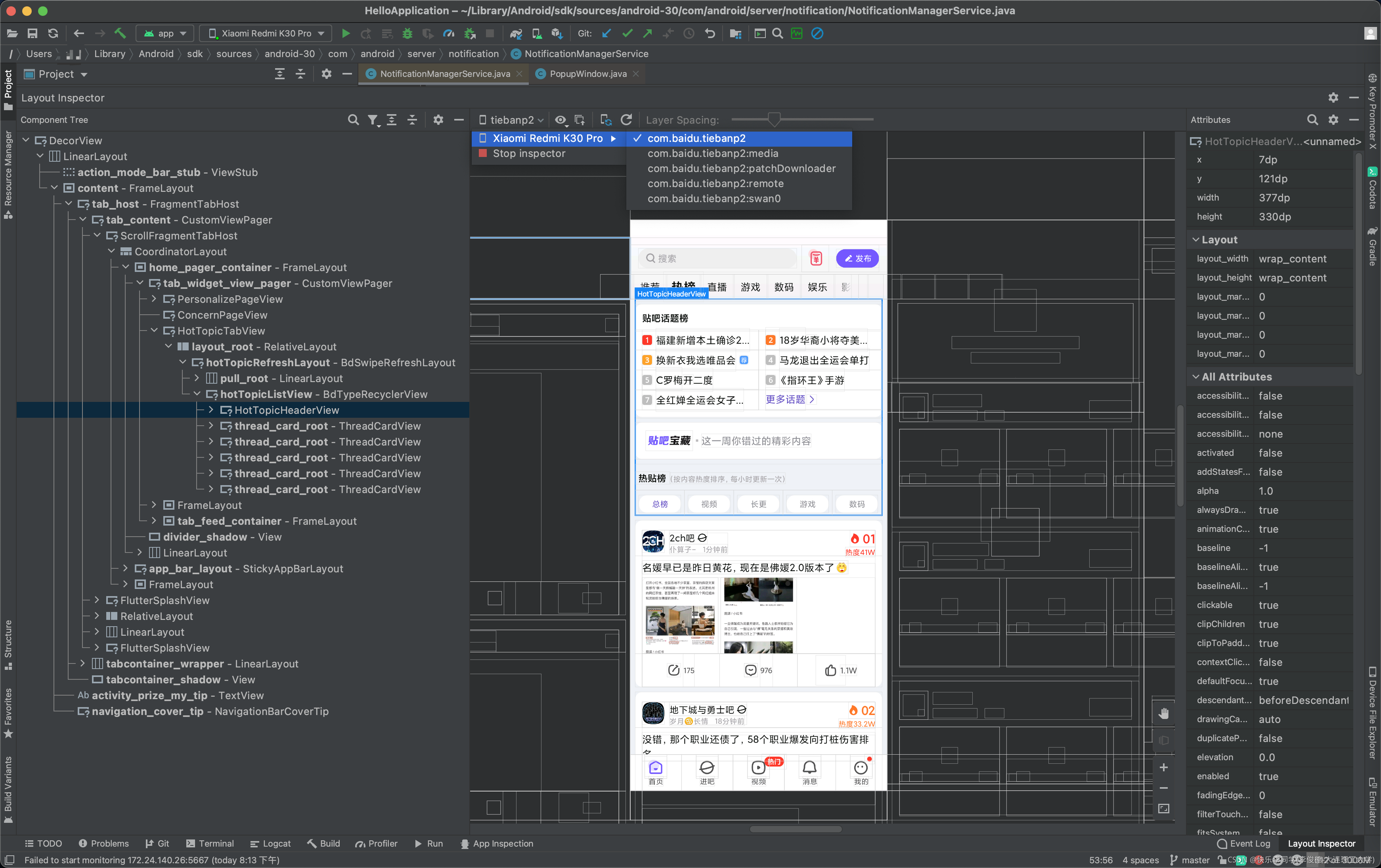

作为Android开发者的我们一般用Android Studio自带的Layout Inspector(布局检查器)来检查可调试APP的实时布局层级：
在这里插入图片描述

但是Layout Inspector有很大的局限性，它只能用来调试那些“可调试APP”，即该APP的AndroidManifest.xml文件中Application标签的android:debuggable属性的值为true：

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.android.helloapplication">
    <application
        android:allowBackup="true"
        android:debuggable="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/Theme.HelloApplication">
        <activity
            android:name=".MainActivity"
            android:exported="true">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

一般来说，“可调试APP”就是我们用Android Studio构建Android项目生成的“Debug应用”，而真正发布到应用市场上的APP都是“Release应用”，例如微信、QQ、支付宝等APP，而“release应用”是不可以用于调试的。

但有的时候我们想要研究这些“Release应用”的布局层级和UI实现时，我们该怎么办呢？例如博主上大学时，实验室Android课题组布置的大作业是开发一个高仿微信APP，在没有安卓微信的源码的情景下，我们有什么办法具体地了解微信APP详细的布局层级和视图属性呢？又或者在工作时，我们想借鉴某款竞品APP详细的UI视图和布局实现，这应该怎么做呢？

其实这个问题目前有3个较为有效的解决方案：

使用Android Studio自带的万能的布局检查器UI Automator Viewer，不用将安卓测试机Root和Exposed，也不用反编译任何“Release应用”即可查看任何三方应用和系统应用的布局层级。可参考文章《Android布局层次结构查看工具-uiautomatorviewer介绍》；
用ApkTools或者MT管理器对想调试的“Release应用”反编译为“Debug应用”、签名并打包，接着可直接使用Layout Inspector来检查可调试该APP的实时布局层级，例如上述截图中被反编译后可成功调试的“百度贴吧”APP。可参考文章《Android反编译debug调试详解（一）（附图）》；
将安卓测试机Root并Exposed，接着安装Xposed插件：Xdebuggable或App Debuggable即可直接使用Layout Inspector来检查可调试该APP的实时布局层级。可参考文章《掘金-android调试release包的方法》。

而本篇文章主要想详细介绍Android Studio自带的万能的布局检查器UI Automator Viewer的用法，因为它的上手成本很低并足够简单。

2 Android Studio自带的万能的布局检查器UI Automator Viewer

UI Automator Viewer是一个用来来扫描和分析Android应用程序的UI组件的GUI工具。这个工具本身是作为Android的UI Automator测试框架（Ui自动化框架）的配套工具而存在的，每当我们使用UI Automator测试框架编写UI功能自动化项目时，一定会经常使用该工具，因为该工具可以查看当前Android设备屏幕上的控件信息。

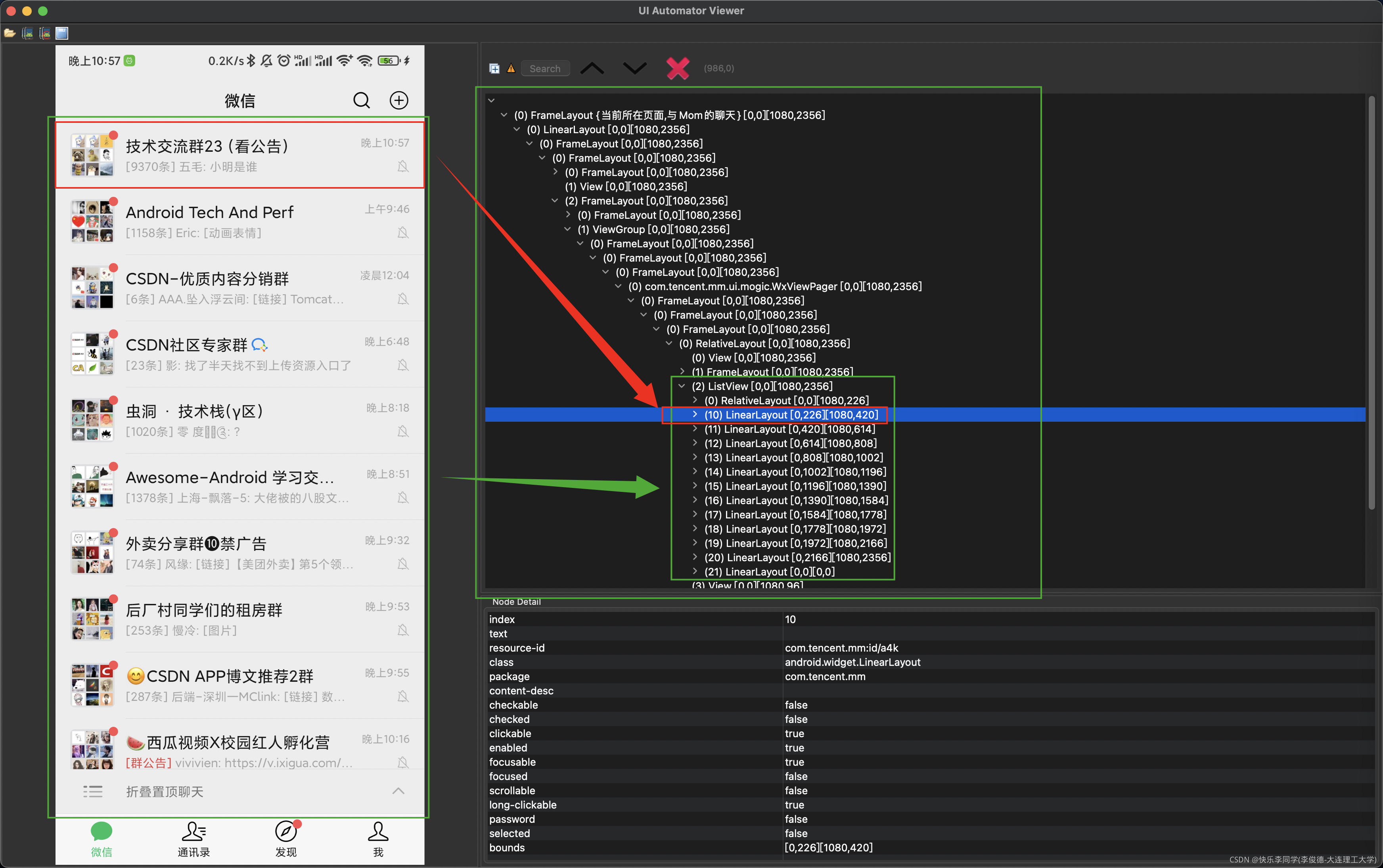

UI Automator Viewer之所以强大，正是因为它可以用来查看任何任何三方应用和系统应用的布局层级。例如下述下述UI Automator Viewer软件的截图展现了2021年8月26日更新的V8.0.11版本的微信“聊天列表页”的布局层级，我们可以发现微信主要用了ListView来实现“聊天列表页”的，虽然我们初学安卓时一直被教导用RecyclerView，因为它的性能比ListView好上很多。因此要么是做了足够的性能优化，要么就是历史遗留代码结构过于繁杂和耦合，重构的工作量太大，所以微信目前仍使用ListView来实现“聊天列表页”。

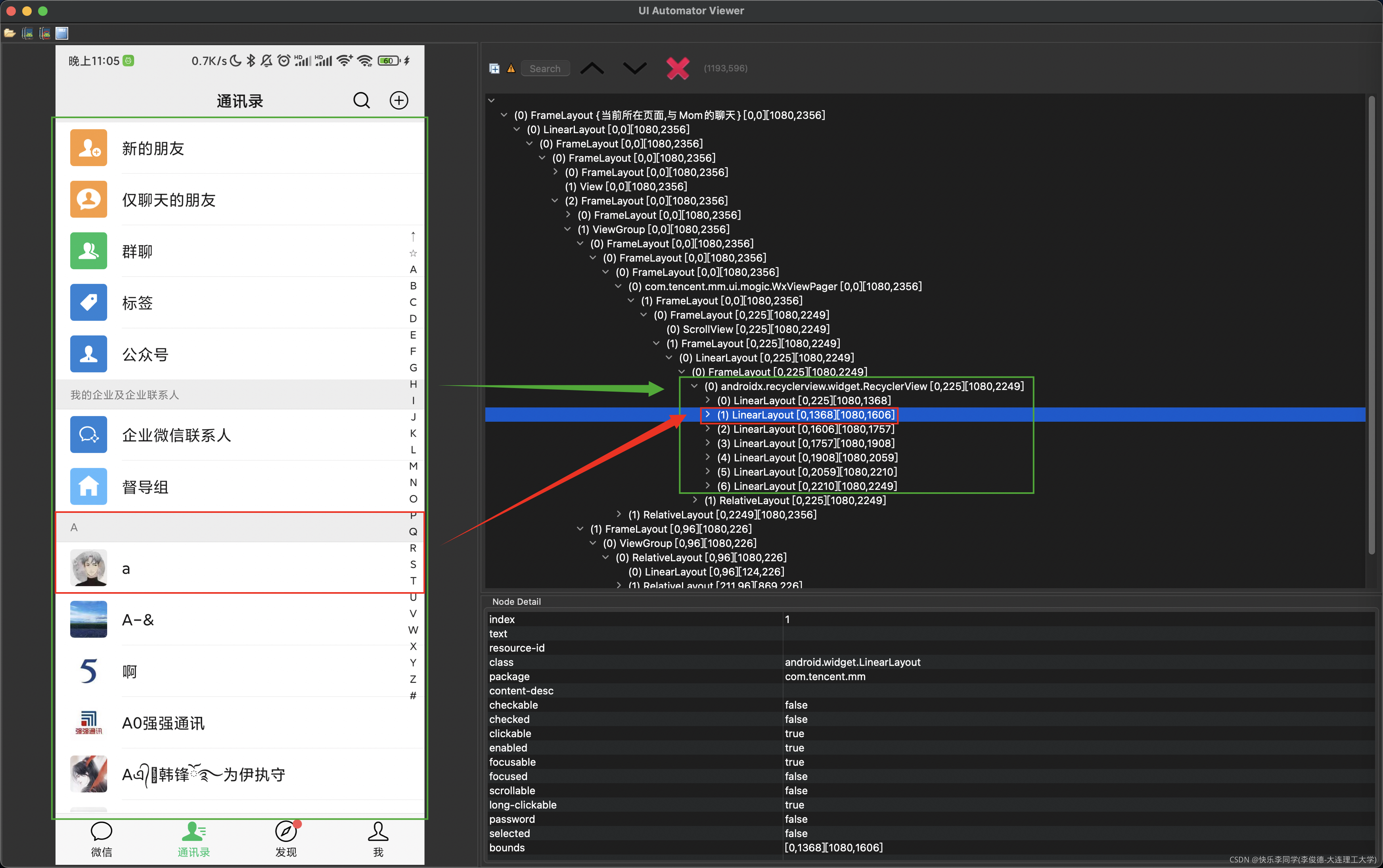

另外我们又能看到微信用RecyclerView实现了“通讯录列表页”：
在这里插入图片描述

其中，UI Automator Viewer的详细使用教程可参考文章《Android布局层次结构查看工具-uiautomatorviewer介绍》。

2.1 UI Automator Viewer的环境配置和打开方式

介绍了那么多，现在来介绍下UI Automator Viewer的环境配置方法和打开方式吧：

Windows电脑启动UI Automator Viewer可以参考文章《AppiumForWindows 菜鸟计划（五）uiautomatorviewer》；Mac电脑启动UI Automator Viewer可以参考文章《Mac终端快速启动uiautomatorviewer》。

2.2 UI Automator Viewer打开失败问题的解决方案

UI Automator Viewer是个有一定历史年代感的老工具了，所以在2021年的今天启动该工具会碰到无法打开等一系列的问题，通过网上查阅文献以及博主的亲身体验，UI Automator Viewer打开失败问题主要有两类：

电脑环境变量配置的JDK版本不是JDK8，导致UI Automator Viewer打开失败并报错Error:Could not create the Java Virtual Machine，该问题的解决方案就是将电脑环境变量配置的JDK版本重新指定为JDK8，问题具体的解决方案可参考文章《Mac下不能成功打开uiautomatorviewer的问题解决》；
博主亲身碰到的问题，即Big Sur版本的Mac电脑无法打开UI Automator Viewer并报错java.lang.NullPointerException，该问题的解决方案就是从Eclipse官方下载最新版本的swt.jar包，问题具体的解决方案可参考文章《StackExchange-Software Quality Assurance & Testing》和《GitHub-Broken GUI of UIAutomatorViewer on MacOS Big Sur #911》。

2.3 UI Automator Viewer打开失败问题的解决方案

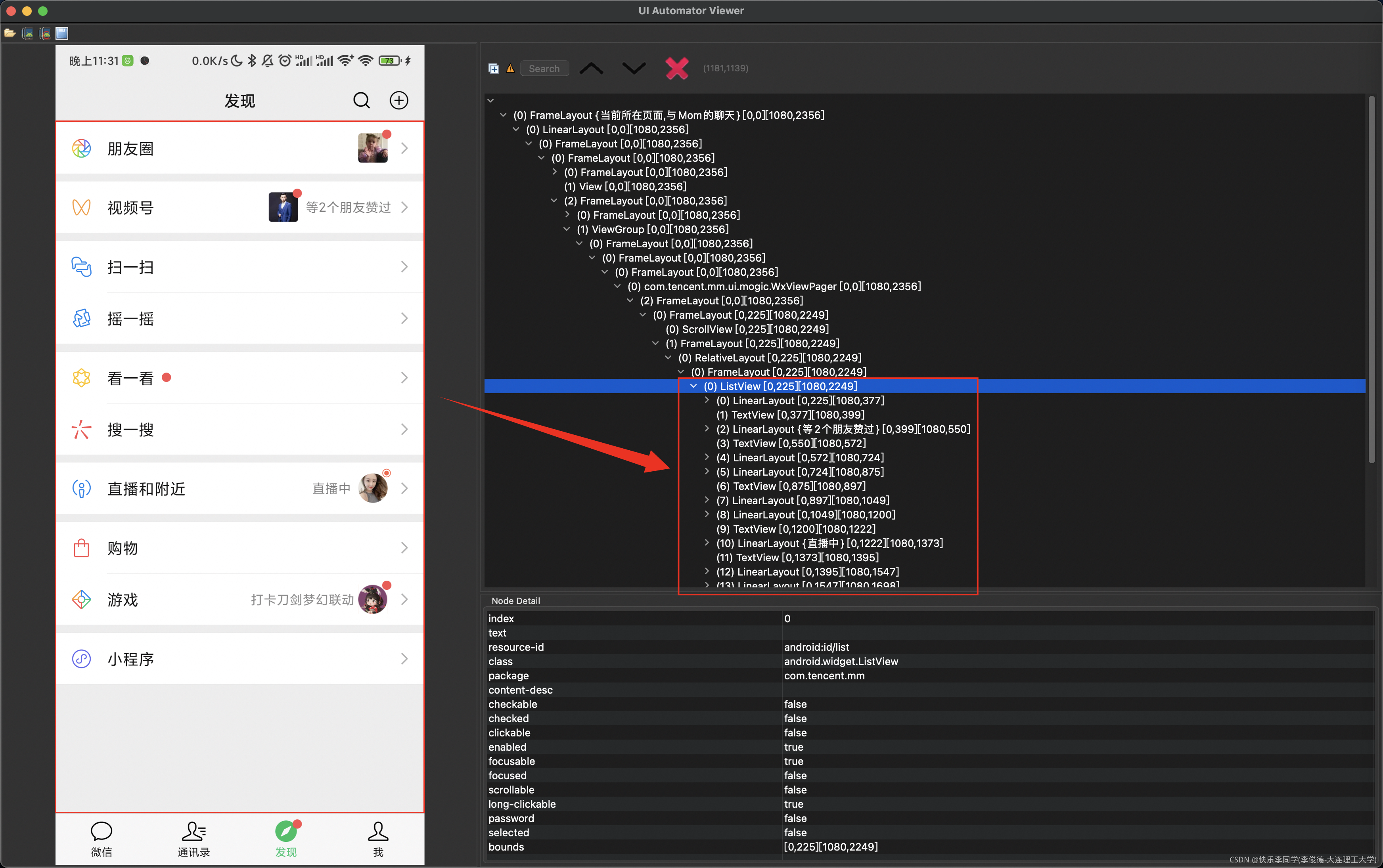

按照上述步骤配置好UI Automator Viewer的环境变量并解决无法打开的问题后，我们就可以正常使用UI Automator Viewer啦，其详细使用教程可参考文章《Android布局层次结构查看工具-uiautomatorviewer介绍》。例如，你也可以通过UI Automator Viewer来查看微信各个页面详细的布局层级和视图：
在这里插入图片描述
