课程设计项目——基于ESP32的智能跳绳监测系统
💁♂️前言介绍: 又到期末周了，期末的要求是交一份基于ESP32的智能化项目。所谓的智能化，就是在ESP32上跑模型，也很有意思，在这么小的一块板子上能跑些什么模型呢。所以我搞了一个简易的跳绳监测系统，和以往一样，相关的代码都附在文末，大家自取！
👨🏫内容1：前言
👨🏫 前言
👉先简单介绍一下这个项目大致的内容

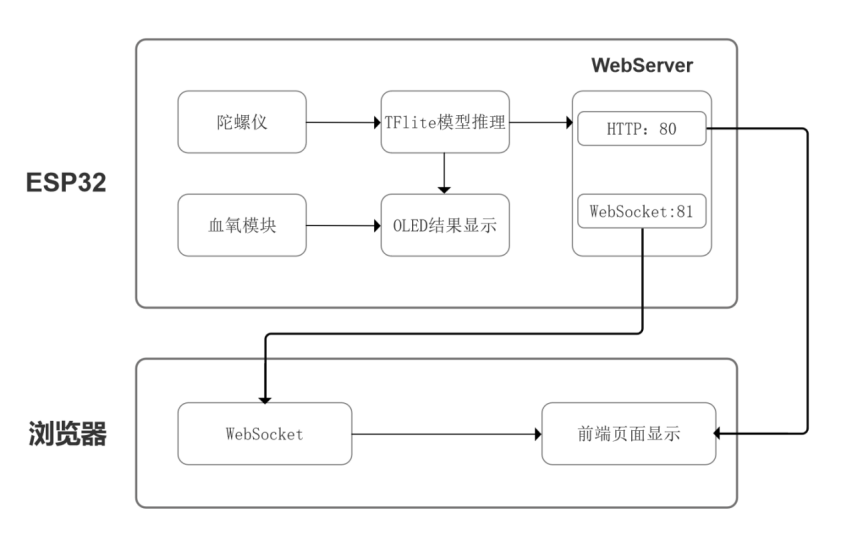

👨💻我们将通过ESP32和陀螺仪，采集7000条跳绳的运动数据。这些数据将保存在csv文件中，再经过模型训练后，烧录到ESP32开发板中。之后，当我们再进行跳绳时，所获取的数据将在ESP32上进行运行，来检测你是否有效跳绳。最终的结果将在OLED和前端大屏上实时显示。
👋那我们依次来看看这个项目是如何实现的吧！
👨⚖️内容2：组件介绍

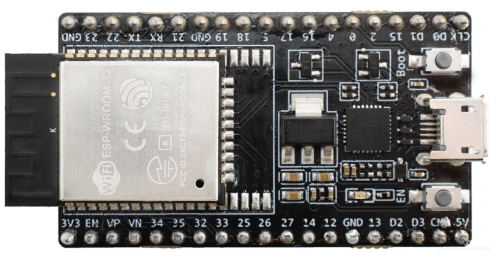

1️⃣ESP32开发板：
👉ESP32是一款由乐鑫（Espressif Systems）生产的低功耗微控制器，具有集成的Wi-Fi和蓝牙功能。它被广泛用于物联网（IoT）项目，因为它提供了一种成本效益高、易于编程的方式来连接设备到互联网。ESP32具有以下特点：
- 1.双核心处理器：ESP32具有两个Xtensa® 32位LX6 CPU核心，可以运行高达240MHz。
- 2.Wi-Fi和蓝牙：它支持802.11 b/g/n Wi-Fi和双模蓝牙（BR/EDR和BLE）。
- 3.多种外设接口：包括SPI、I2C、UART、ADC、DAC等。
- 4.丰富的GPIO：提供多个通用输入/输出（GPIO）引脚，支持各种传感器和外设。
2️⃣OLED显示屏：

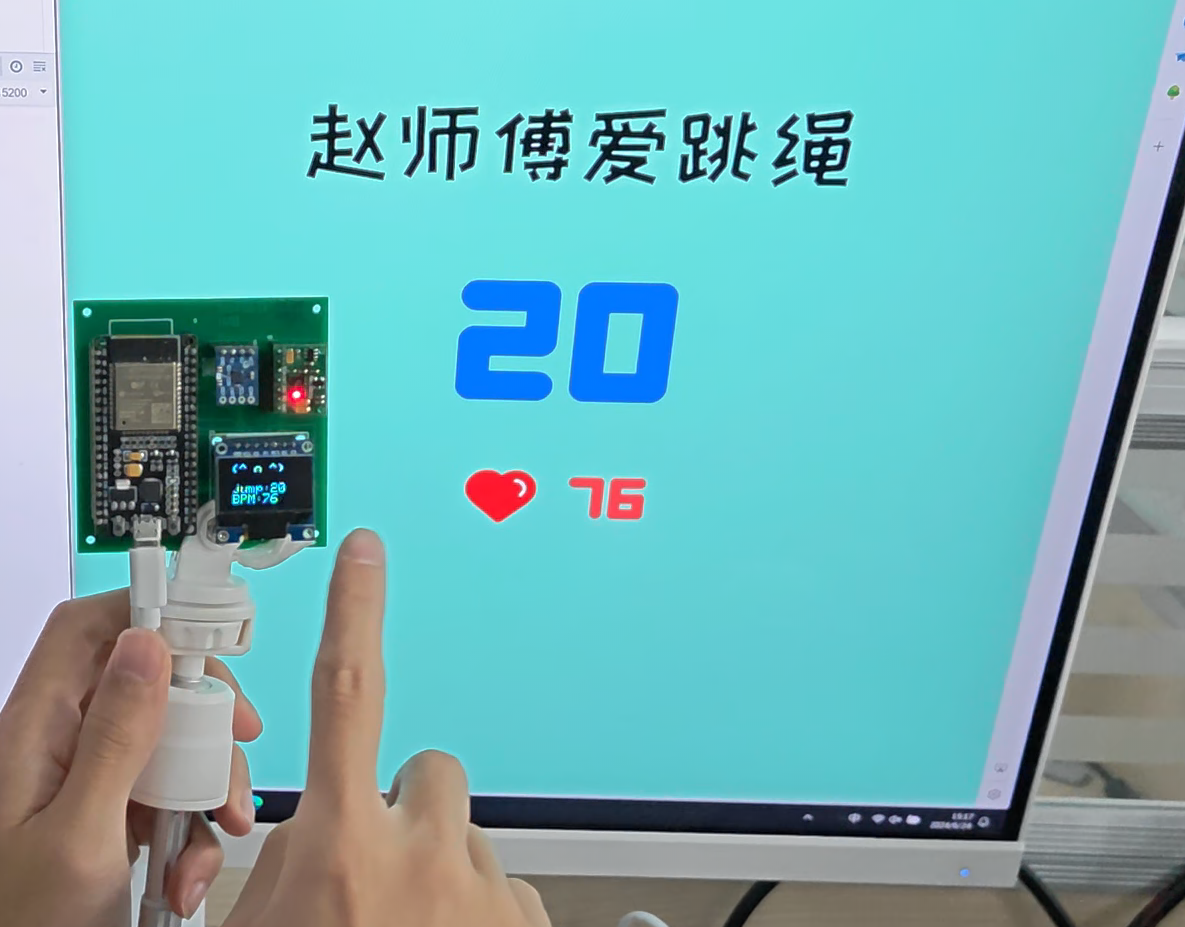

👉位于下方的是一个小型OLED显示屏，能够显示128x64像素的图形，支持多种颜色模式，支持I2C和SPI两种通信接口，便于与不同的微控制器连接。在本项目中用于实时显示信息，如跳绳次数（Jump: 63）和心率（BPM: 76）

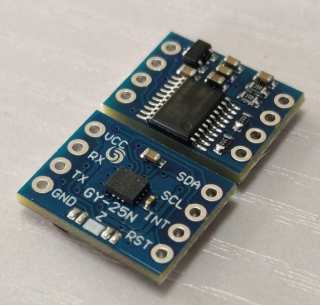

3️⃣陀螺仪模块：
👉GY-25Z是一种姿态传感模块，它通过UART接口与上位机或微控制器进行通信。以下是GY-25Z模块的一些关键特性和功能：
- 1.功耗小：功耗较低，适合长时间运行的便携式设备。
- 2.体积小：模块体积小巧，便于集成到各种设备中。
- 3.工作原理：GY-25Z通过内置的陀螺仪和加速度传感器，并结合数据融合算法来获取角度数据。

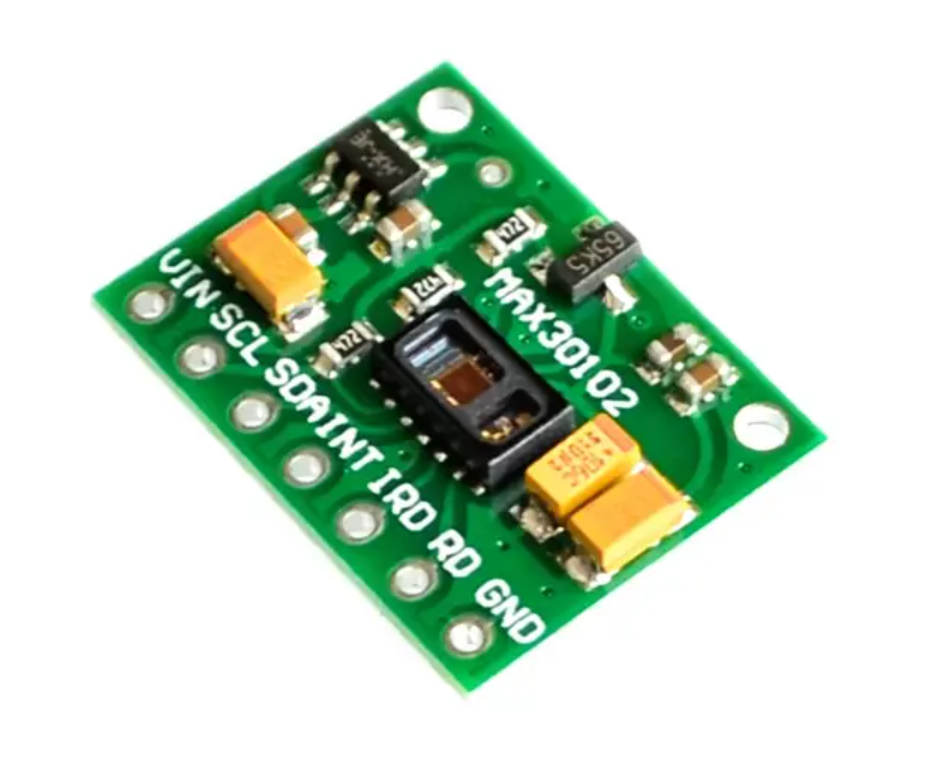

4️⃣心率传感器：
👉MAX30102是一款集成的脉搏血氧仪和心率监测模块，它集成了多个LED、光电检测器、光学元件和具有环境光抑制功能的低噪声电子电路，能够提供心率监测和血氧饱和度测量的功能。MAX30102通过标准的I2C兼容接口与主机进行通信，它使用光电容积法（PPG）来测量心率，通过LED灯照射人体组织，然后由光电传感器检测反射光并转换为电信号，再经过处理得到心率和血氧数据。
👨🎓内容3：数据采集
首先我们先采集一些跳绳的数据，用于模型的训练
接下来我将介绍数据采集部分的代码【代码解析看我的注释】🙈
库文件：
/*
功能： 数据采集
描述： 采集100次动作，每个动作70个元组；
当三个轴向的加速度之和大于3.5倍的重力时，认为动作发生；
当三轴加速度之和小于1.9个重力加速度时，认为是静止状态；
当三轴加速度之和连续10次低于1.9，认为动作结束；
输出： 串口输出7000条记录，每条记录为6个维度（aX, aY, aZ, gX, gY, gZ）
*/
#include <Hardwareserial.h>
#define TEST_PRINT 1
#define ACTION_COUNT_MAX 10
#define ONCE_ACTION_RECORD_NUM_MAX 70
#define ONCE_ACTION_RECORD_NUM_MIN 0
#define ONCE_ACTION_STOP_NUM_MAX 10
#define ONCE_ACTION_NOT_STOP 0
#define ONCE_ACTION_COLLECT_FINISH 1
#define ONCE_ACTION_COLLECT_NOT_FINISH 0
变量定义：
HardwareSerial mySerial(1); //声明串口1
const float accelerationThreshold_HIGH = 3.5; // 触发阈值（动作发生） 为3.5倍重力
const float accelerationThreshold_LOW = 1.9; // 静止状态（无动作） 为1.9倍重力
int stop_record_count = 0; //记录在一次动作采集种，静止节点的连续次数，连续记录低于1.9g的次数，10次认定动作结束（0-10）
int once_action_record_count = 0; //记录在一次动作种，采集节点的数量（0-70）
int action_count = 0;//记录动作的个数（0-10）
float record_aX[ONCE_ACTION_RECORD_NUM_MAX];
float record_aY[ONCE_ACTION_RECORD_NUM_MAX];
float record_aZ[ONCE_ACTION_RECORD_NUM_MAX];
float record_gX[ONCE_ACTION_RECORD_NUM_MAX];
float record_gY[ONCE_ACTION_RECORD_NUM_MAX];
float record_gZ[ONCE_ACTION_RECORD_NUM_MAX];
//捕获数据参数
int conut = 0, dirty = 0;
unsigned char sign = 0;
unsigned char Re_buf[25], counter = 0;
int16_t acc[3] = { 0 }; //加速器计
int16_t gyro[3] = { 0 }; //陀螺仪
int YPR[3]; //欧拉角
float aX, aY, aZ, gX, gY, gZ, yX, yY, yZ;
unsigned char once_action_over_sign = 0;//采集完成一次动作的信号
初始化设置：
void setup(){
//ESP32与电脑通信波特率（串口0）
Serial.begin(115200);
//ESP32与GY-25Z通信波特率（串口1）
mySerial.begin(115200, SERIAL_8N1, 32, 33); //rxPin = 32,txPin = 33
//init GY-25Z
delay(500);
//输出数据设置指令------- 0xA5+0x55+0xXX+sum
mySerial.write(0xA5);
mySerial.write(0x55);
mySerial.write(0x53);
mySerial.write(0x4D);
delay(100);
//自动输出数据指令-------0xA5+0x56+0x02+0xFD
mySerial.write(0xA5);
mySerial.write(0x56);
mySerial.write(0x02);
mySerial.write(0xFD);
delay(100);
}
相关函数：
//打印一组动作的数据，即70个节点
void Print_once_action_data(){
for(int k = ONCE_ACTION_RECORD_NUM_MIN ;k < ONCE_ACTION_RECORD_NUM_MAX ;k++){
Serial.print(record_aX[k]);
Serial.print(",");
Serial.print(record_aY[k]);
Serial.print(",");
Serial.print(record_aZ[k]);
Serial.print(",");
Serial.print(record_gX[k]);
Serial.print(",");
Serial.print(record_gY[k]);
Serial.print(",");
Serial.print(record_gZ[k]);
Serial.println("");
}
}
//记录一组动作数据
void Record_data(){
float aSum = fabs(aX) + fabs(aY) + fabs(aZ);
if (aSum >= accelerationThreshold_HIGH && once_action_record_count == 0){//动作开始
#if TEST_PRINT == 1
Serial.println("Action detected.");//检测到动作。
#endif
//记录开始动作
record_aX[once_action_record_count] = aX;
record_aY[once_action_record_count] = aY;
record_aZ[once_action_record_count] = aZ;
record_gX[once_action_record_count] = gX;
record_gY[once_action_record_count] = gY;
record_gZ[once_action_record_count] = gZ;
once_action_record_count = 1;
}
else if(once_action_record_count > ONCE_ACTION_RECORD_NUM_MIN && once_action_record_count < ONCE_ACTION_RECORD_NUM_MAX){//一个动作记录中
record_aX[once_action_record_count] = aX;
record_aY[once_action_record_count] = aY;
record_aZ[once_action_record_count] = aZ;
record_gX[once_action_record_count] = gX;
record_gY[once_action_record_count] = gY;
record_gZ[once_action_record_count] = gZ;
once_action_record_count++;
if(aSum >= accelerationThreshold_LOW)//非静止
stop_record_count = ONCE_ACTION_NOT_STOP;//清空标记
else//静止
stop_record_count++;
if(stop_record_count == ONCE_ACTION_STOP_NUM_MAX || once_action_record_count == ONCE_ACTION_RECORD_NUM_MAX){//动作完成
once_action_over_sign = ONCE_ACTION_COLLECT_FINISH;
once_action_record_count = 0;
#if TEST_PRINT == 1
Serial.println("One action collection is completed.");//一次动作采集完成。
#endif
}
}
else{//未检测到动作
#if TEST_PRINT == 1
Serial.println("No action detected !!!");
#endif
}
}
//陀螺仪采集一次数据
void Collect_data(){
dirty = 0;
while (dirty != 1) {
measure();
analysis();
}
//Print_zbw_lzh_yjy();
delay(100);
}
//分析数据
void analysis() {
if (sign) {
sign = 0;
if (Re_buf[0] == 0X5A && Re_buf[1] == 0X5A) {
dirty = 1;
acc[0] = (Re_buf[4] << 8 | Re_buf[5]);
acc[1] = (Re_buf[6] << 8 | Re_buf[7]);
acc[2] = (Re_buf[8] << 8 | Re_buf[9]);
gyro[0] = (Re_buf[10] << 8 | Re_buf[11]);
gyro[1] = (Re_buf[12] << 8 | Re_buf[13]);
gyro[2] = (Re_buf[14] << 8 | Re_buf[15]);
YPR[0] = (Re_buf[16] << 8 | Re_buf[17]);
YPR[1] = (Re_buf[18] << 8 | Re_buf[19]);
YPR[2] = (Re_buf[20] << 8 | Re_buf[21]);
for (int j = 0; j < 3; j++) {
if (YPR[j] > 46000) {
YPR[j] = YPR[j] - 29535;
}
else {
YPR[j] = YPR[j];
}
}
aX = acc[0] / 16383.5;
aY = acc[1] / 16383.5;
aZ = acc[2] / 16383.5;
gX = gyro[0] / 16.3835;
gY = gyro[1] / 16.3835;
gZ = gyro[2] / 16.3835;
yX = YPR[0];
yY = YPR[1];
yZ = YPR[2];
}
}
}
//从GY-25Z读取数据
void measure() {
while (mySerial.available()) {
Re_buf[counter] = (unsigned char)mySerial.read();
if (counter == 0 && Re_buf[0] != 0x5A) {
return;
}
counter++;
if (counter == 25) {
counter = 0;
sign = 1;
}
}
}
//串口打印
void Print_zbw_lzh_yjy() {
Serial.println("********************************************************");
Serial.print("加速度计：");
Serial.print("\taX:");
Serial.print(aX);
Serial.print("\taY:");
Serial.print(aY);
Serial.print(" \taZ:");
Serial.println(aZ);
Serial.print("陀螺仪：");
Serial.print("\tgX:");
Serial.print(gX);
Serial.print(" \tgY:");
Serial.print(gY);
Serial.print(" \tgZ:");
Serial.println(gZ);
Serial.print("欧拉角：");
Serial.print("\tyX:");
Serial.print(yX);
Serial.print("\tyY:");
Serial.print(yY);
Serial.print("\tyZ:");
Serial.println(yZ);
Serial.println("********************************************************");
}
循环语句：
void loop(){
//Collect_data();//收集数据
if(action_count == ACTION_COUNT_MAX){//收集完毕,采集完10个动作
Serial.println("All actions are collected.");//所有动作采集完毕
while(1);//loop()停止
}
else{//继续采集
while(once_action_over_sign == ONCE_ACTION_COLLECT_NOT_FINISH){//读完一组动作时，70个节点采集完（0-69）
Collect_data();//收集完一个节点的数据
Record_data();//记录完一个节点的数据
}
once_action_over_sign = ONCE_ACTION_COLLECT_NOT_FINISH;
Print_once_action_data();//打印数据
action_count++;
#if TEST_PRINT == 1
Serial.print("action_count == ");
Serial.println(action_count);
#endif
}
}

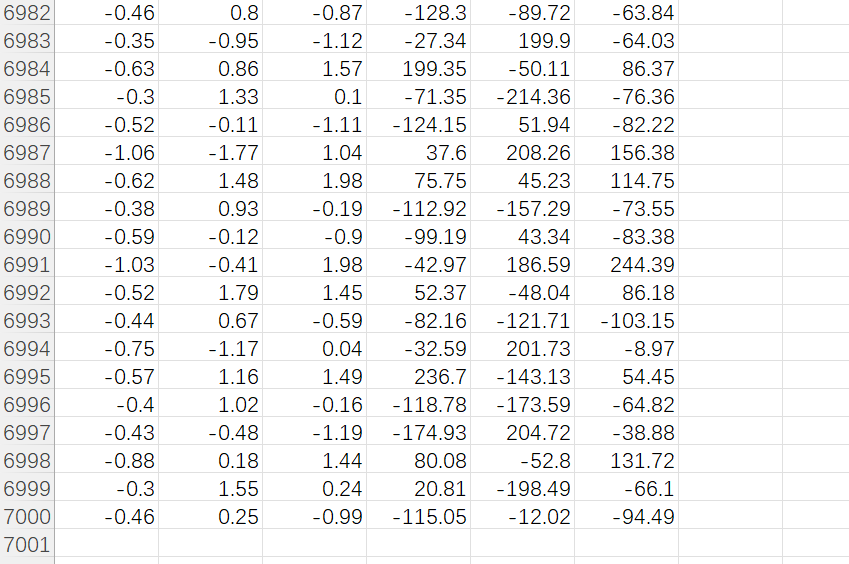

每次采集后的数据，我们都保存在csv文件中【共有7000条数据】
👨🎨内容4：模型训练
数据采集完成之后，我们将对其进行模型训练
这里我们就用最简单的序列模型来实现本次项目
1️⃣数据预处理：

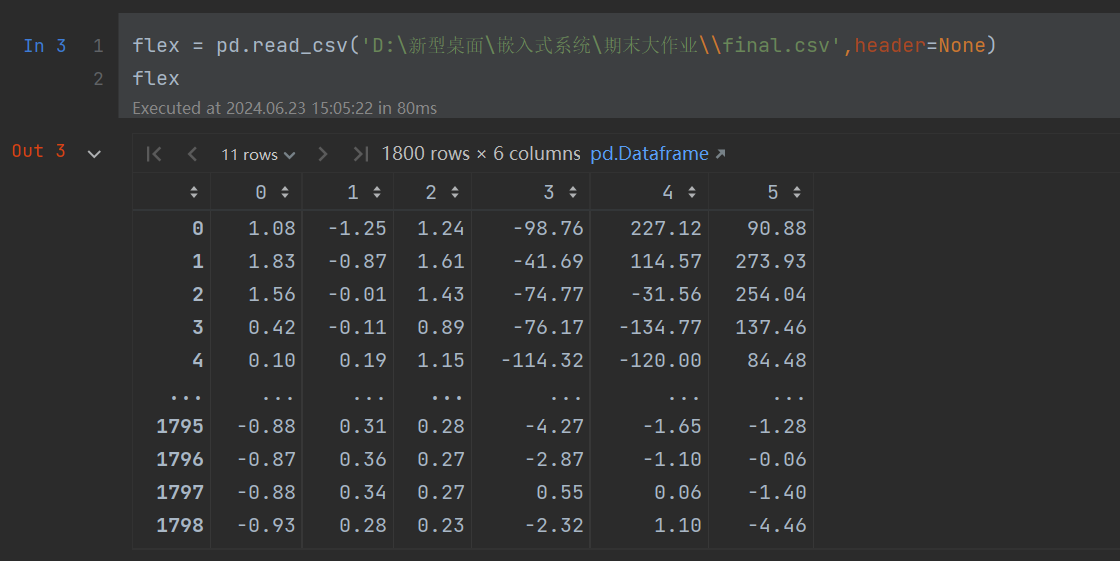

我们先把数据文件导入
这里为了便利，我仅导入了1800条数据
import tensorflow as tf
import tensorflow.keras as keras
import tensorflow.keras.layers as layers
import numpy as np
import pandas as pd
from tqdm import tqdm
flex = pd.read_csv('D:\新型桌面\嵌入式系统\期末大作业\\final.csv',header=None)
flex
接着我们将数据存储为一个二维矩阵
然后进行归一化处理
并给数据进行标签处理
SAMPLES_PER_GESTURE = 30 #每个手势样本包含的数据点数
def processData(d,v): #d:数据 v:标签
dataX = np.empty([0,SAMPLES_PER_GESTURE*6]) #存储特征数据
dataY = np.empty([0]) #存储标签数据
data = d.values
dataNum = 60
for i in tqdm(range(dataNum)): #提供一个循环进度条
tmp = [] #存储当前样本的所有处理后的数据点
for j in range(SAMPLES_PER_GESTURE): #遍历每个样本的70个数据点,进行归一化处理
tmp += [(data[i * SAMPLES_PER_GESTURE + j][0] + 4.0) / 8.0]
tmp += [(data[i * SAMPLES_PER_GESTURE + j][1] + 4.0) / 8.0]
tmp += [(data[i * SAMPLES_PER_GESTURE + j][2] + 4.0) / 8.0]
tmp += [(data[i * SAMPLES_PER_GESTURE + j][3] + 2000.0) / 4000.0]
tmp += [(data[i * SAMPLES_PER_GESTURE + j][4] + 2000.0) / 4000.0]
tmp += [(data[i * SAMPLES_PER_GESTURE + j][5] + 2000.0) / 4000.0]
tmp = np.array(tmp)
tmp = np.expand_dims(tmp, axis=0) #提高维度 [420] => [1,420]
dataX = np.concatenate((dataX, tmp), axis=0) #将tmp添加到dataX的末尾，这样dataX就包含了所有样本的特征
dataY = np.append(dataY, v) #将当前样本的标签v[i]添加到dataY数组的末尾
return dataX, dataY

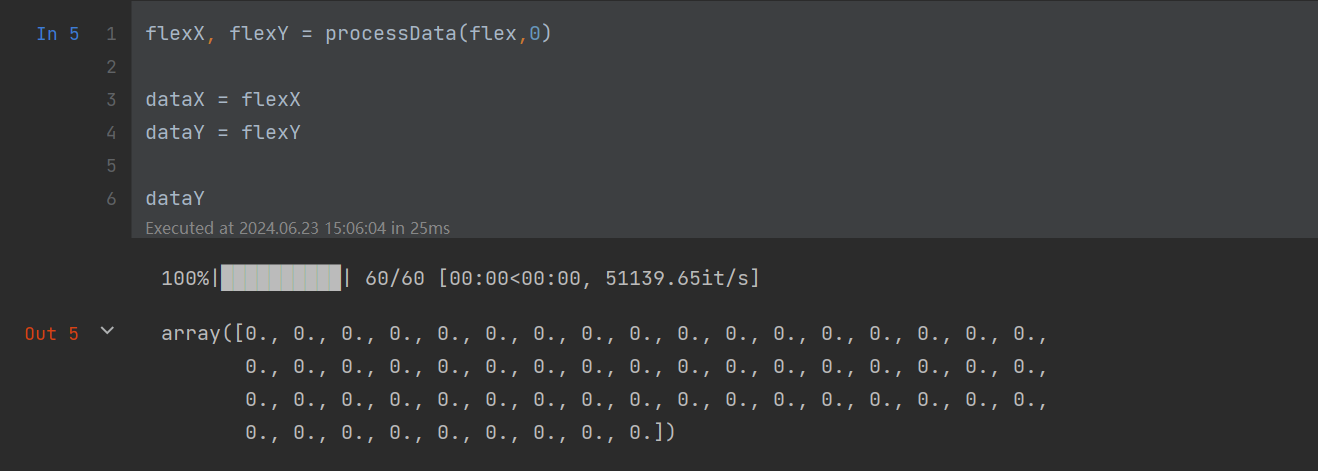

flexX, flexY = processData(flex,0)
dataX = flexX
dataY = flexY
dataY
2️⃣准备数据集：
我们将80%的数据作为训练集，20%的数据作为测试集
premutationTrain = np.random.permutation(dataX.shape[0])
dataX = dataX[premutationTrain]
dataY = dataY[premutationTrain]
idx = int(dataX.shape[0] *0.8) #80%训练集 20%测试集
x_train = dataX[0:idx]
y_train = dataY[0:idx]
x_test = dataX[idx:dataX.shape[0]]
y_test = dataY[idx:dataY.shape[0]]
3️⃣训练模型：
所有准备工作完成后
我们开始进行模型训练
我们创建一个序列模型
并将层按顺序堆叠起来
model = keras.Sequential() #使用Sequential顺序模型
model.add(keras.layers.Dense(32, input_shape=(6 * SAMPLES_PER_GESTURE,), activation='relu'))
model.add(keras.layers.Dense(16, activation='relu'))
model.add(keras.layers.Dense(2, activation='softmax'))

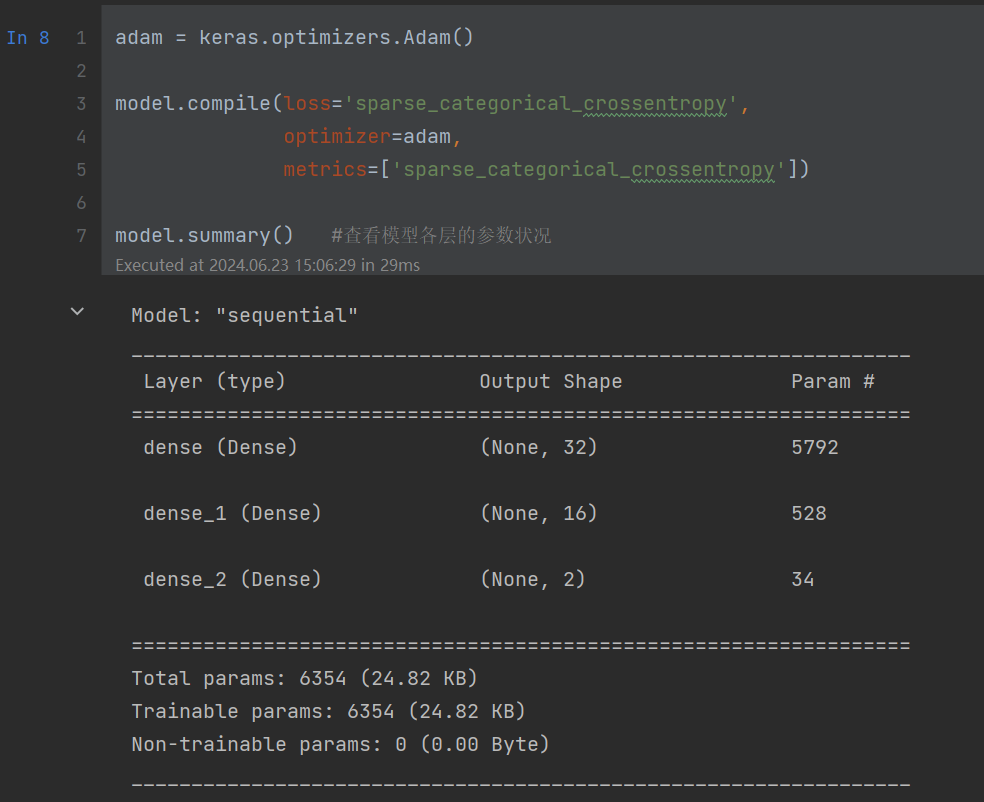

接着我们初始化了一个Adam优化器，并进行模型编译
Adam是一种自适应学习率优化算法，常用于训练深度学习模型
adam = keras.optimizers.Adam()
model.compile(loss='sparse_categorical_crossentropy',
optimizer=adam,
metrics=['sparse_categorical_crossentropy'])
model.summary() #查看模型各层的参数状况

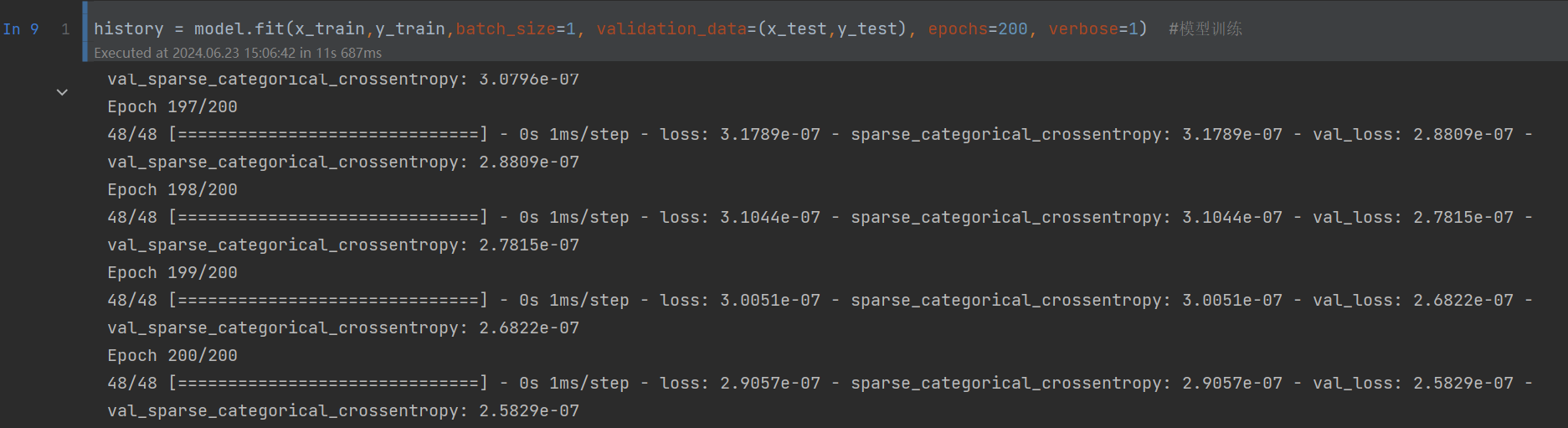

最后我们进行模型训练
history = model.fit(x_train,y_train,batch_size=1, validation_data=(x_test,y_test), epochs=200, verbose=1) #模型训练
4️⃣模型转换保存：
由于我们要把模型烧录到ESP32开发板中
因此我们这里将训练好的模型进行一个转换保存

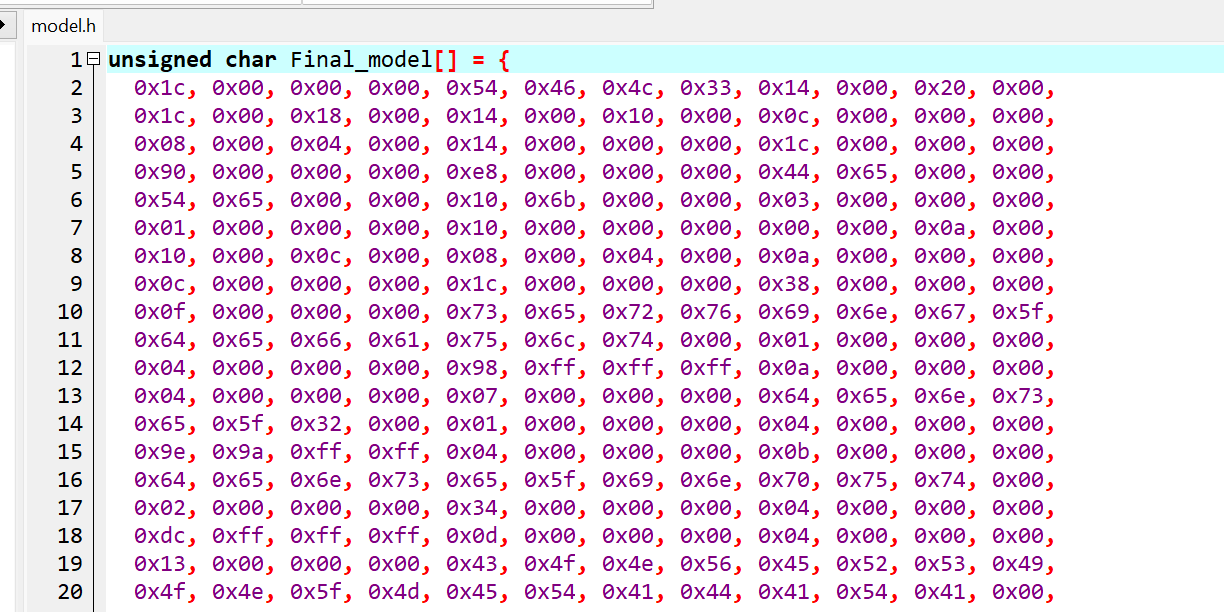

我们使用linux命令xxd –i 将model二进制文件内容存储在C代码静态数组
converter = tf.lite.TFLiteConverter.from_keras_model(model) #模型转换保存
tflite_model = converter.convert()
open("Final_model","wb").write(tflite_model)
🙇内容5：效果展示
为了使我们的项目更加模块化

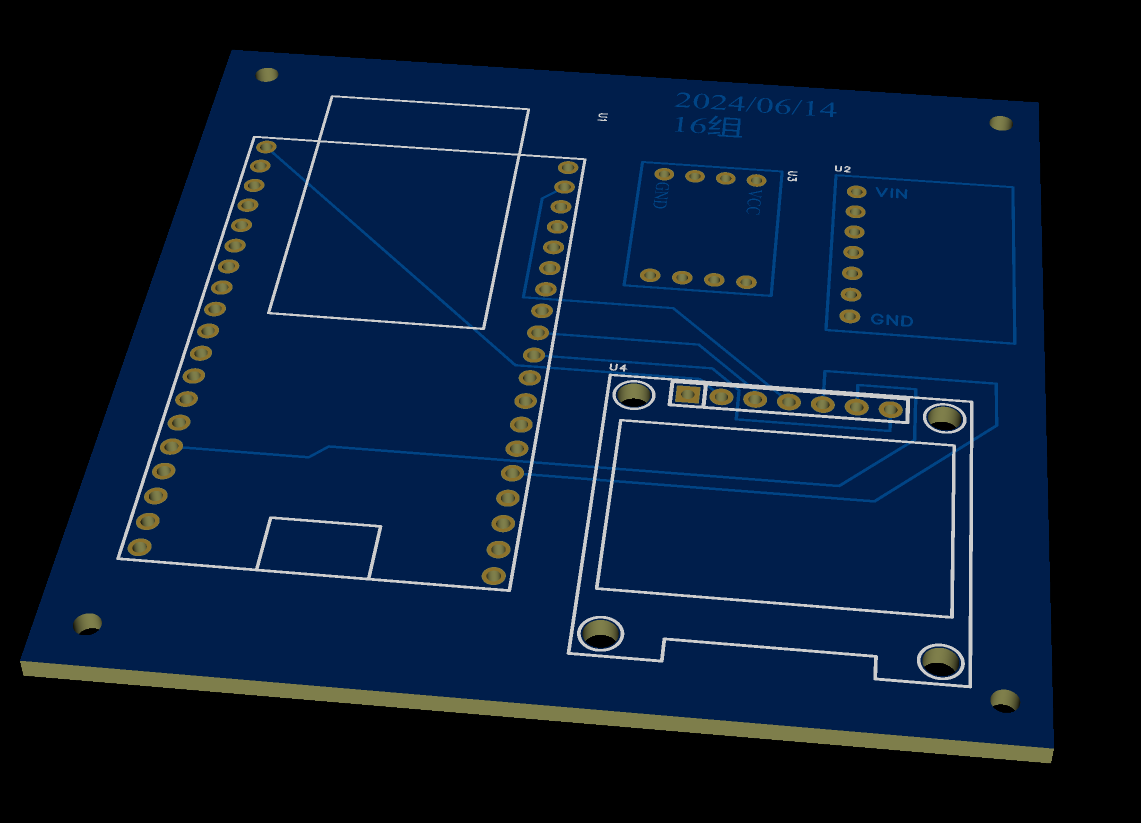

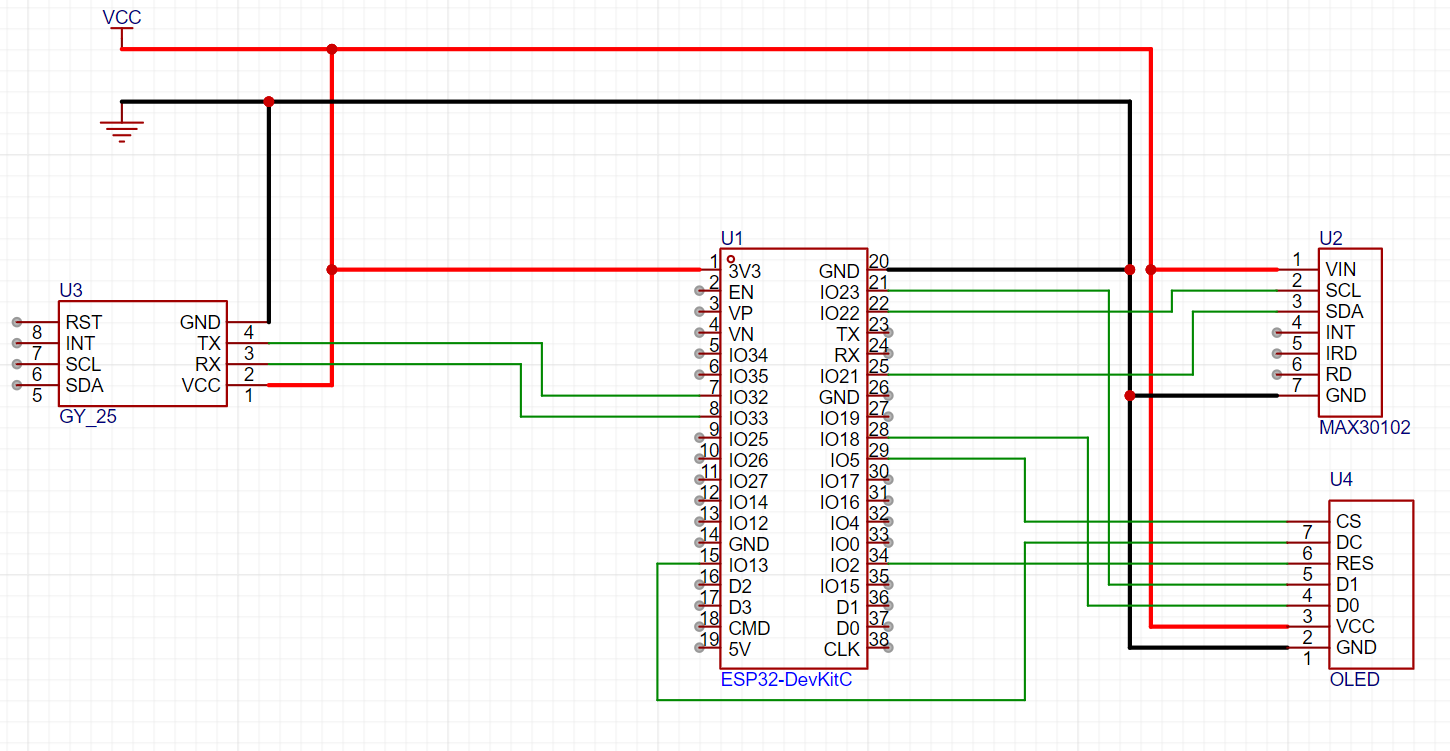

我们绘制了PCB板来做成一个简易的跳绳装置

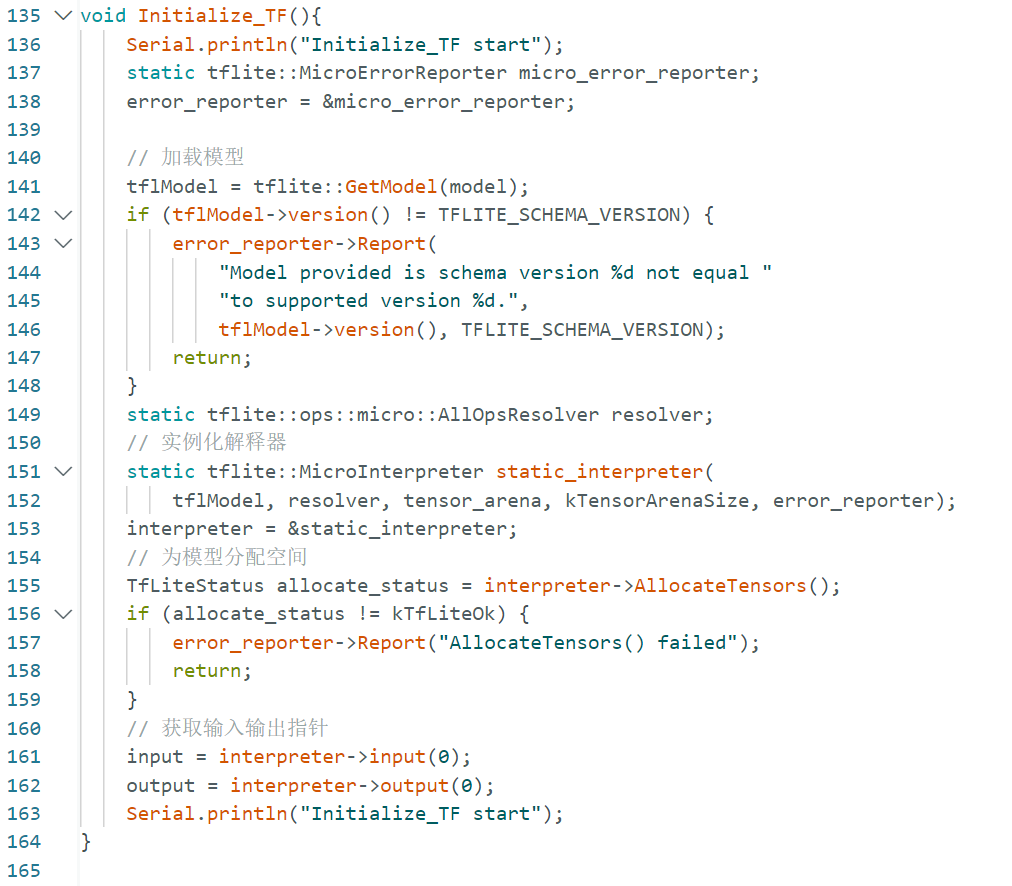

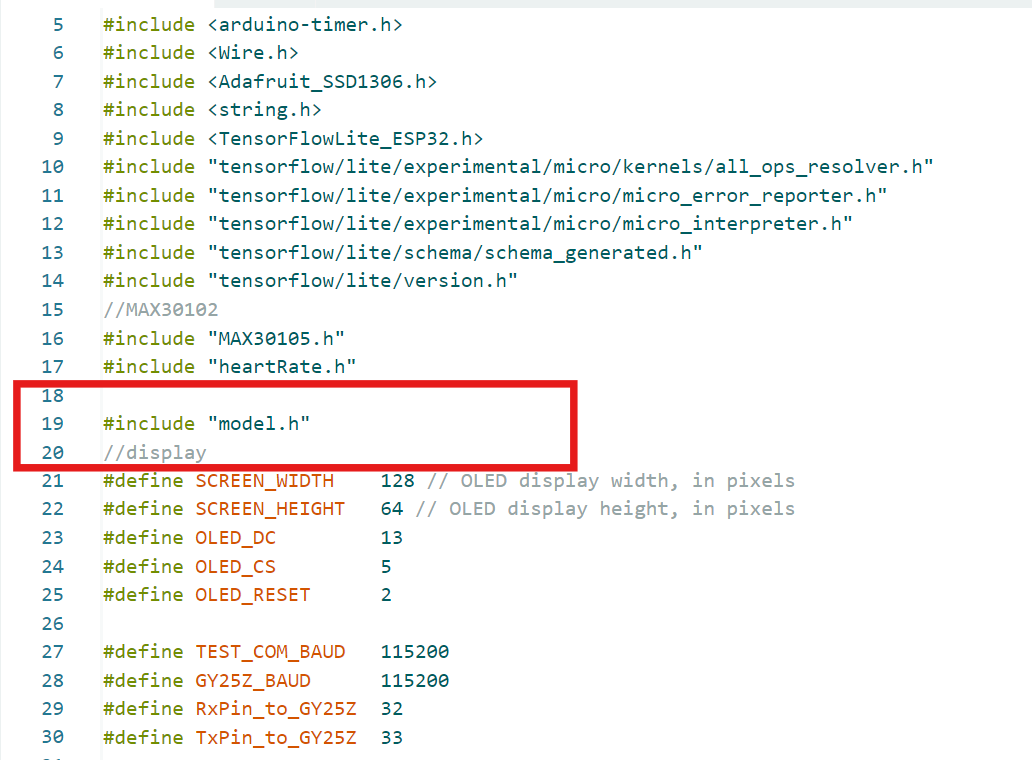

接着，我们在Arduino中，将上述的模型导入
我们将实时采取运动数据
并将数据传入到模型中进行计算
最终得出是否实现跳绳动作
为了更好的展示跳绳的效果
我们将最终的数据同步到前端页面中
具体的前端代码和ESP32的代码
这边就不做介绍
大家可以直接在文末获取整个项目的代码！
所有的代码都做了相应的注释

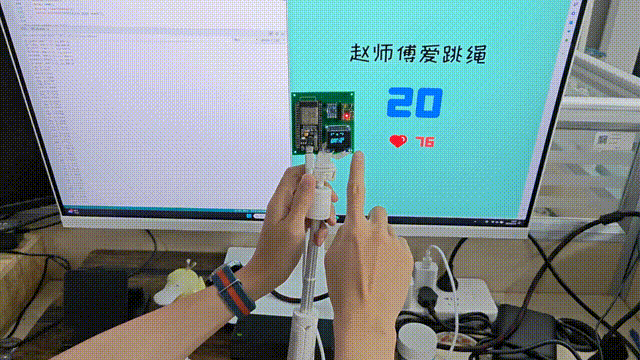

那我们来看一下最终的实现效果吧！
文档成果物：
内容包括【完整的项目报告+效果演示视频】（满分项目报告！！！）
点击下载文档成果物
系统工程文件
资源包括【ESP32采集代码、ESP32跳绳识别代码、模型训练代码、前端展示代码、PCB板工程文件】
点击下载系统工程文件
