ps导出png设置探究 和 qq查看png颜色不一致 问题

起因

在测试gamma矫正的时候出现一件很有意思的事情，我用ps在线性空间下(颜色管理里设置了灰度系数为1)制作了两张色值为128的图片（对应sRGB空间下的188，后文如果没有特殊说明提到的色值均指代sRGB空间下的颜色，也就是ps默认设置或者dom的colorpicker对应的颜色），一张偏暗一点的图是导出设置不勾选srgb，不嵌入颜色空间的导出图。 另一张偏亮一点的图同样是线性空间下，导出设置不勾选srgb，但是勾选了嵌入颜色空间的导出图。（图片放在末尾github链接里，分别是aaanosrgb32embbed.png和aaanosrgb32noembbed.png）
对于这两张图片，windows照片查看能看出区别，发到qq聊天框里也是，但是发出去后的缩略图，不同设备看到的结果就不一样了。

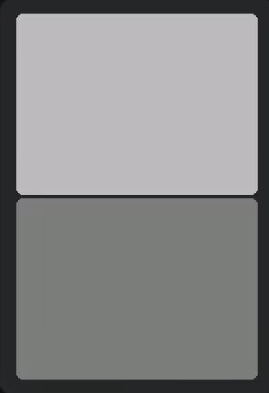

• 我的电脑上，聊天框里是原图，发出去后下面那张理论上应该要更亮一些


• 华为p30pro上


• 红米k70上，本应偏亮一点的图会偏绿

  尽管预览图不同的设备看到的不太一样，但是只要双击查看原图后是能看到正确的效果的。

验证

拿libpng测试了一下图片，发现无论怎么设置都无法读取gAMA块的值和sRGB块的值（即使写入了gAMA块数据），好在能读取像素值。可以发现两张图片的存储的像素值都是128，只不过嵌入了颜色空间的图片多了iCCP数据块（查看二进制可以看到）。因此可以推论，qq的预览图不支持解析iccp（也有可能是受显示设备影响或者两者皆有之，我没有肯定的证据），所以图片被当作sRGB空间处理了(128的值在sRGB空间下就是比较暗，相当于线性空间下的55，也就是我自己电脑上看到的结果，两张图颜色是完全一样的)，而windows照片或者双击看原图的照片查看器都是能正确解析iccp的。
根据这个推论，要想qq预览图显示正确，我们只要不嵌入线性颜色空间信息就行了。那么就得提前设置转为srgb，将存储的值直接gamma矫正(线性空间下的128->存储成188->显示器显示sRGB的188->物理中灰色)。
如果不勾选sRGB也不嵌入颜色空间，那么你在线性空间下设置的128，他其实和sRGB工作空间下的128导出的图片无论怎么看都是sRGB下的128的颜色的（我仓库里的aaanosrgb32noembbed.png和bbbnosrgb32noembbed.png），他们在数据上既没有iCCP块也没有gAMA块，仅仅在iDAT上有区别(这要探究原因的话就只能自己解析iDAT了，用libpng读颜色显示是一样的因为sRGB的0.5和线性空间的0.5还是有很小偏差的，qq聊天窗和mac/win自带的预览/图片查看器如果解析不到iCCP颜色空间信息和gAMA块（gAMA块这个有待验证）就会当作sRGB空间解析（下一章有验证过程），从0-1映射到0-255整数值的时候这种偏差就看不出来了)

其他

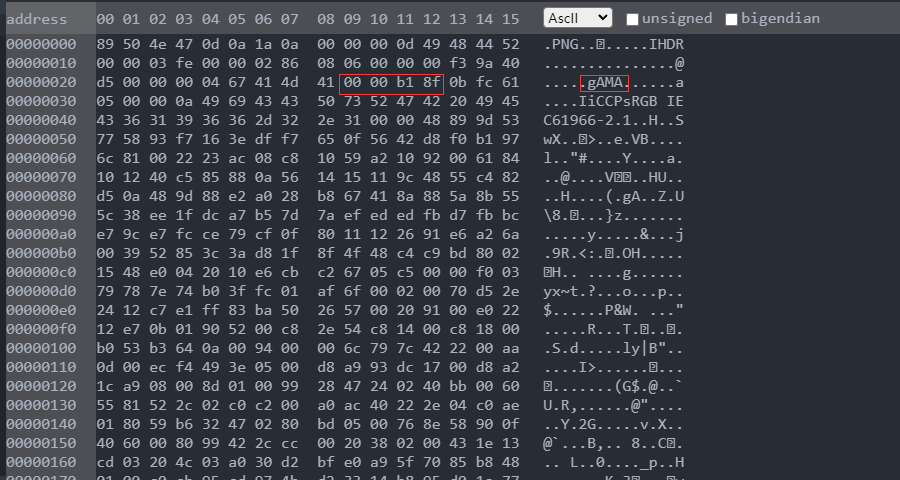

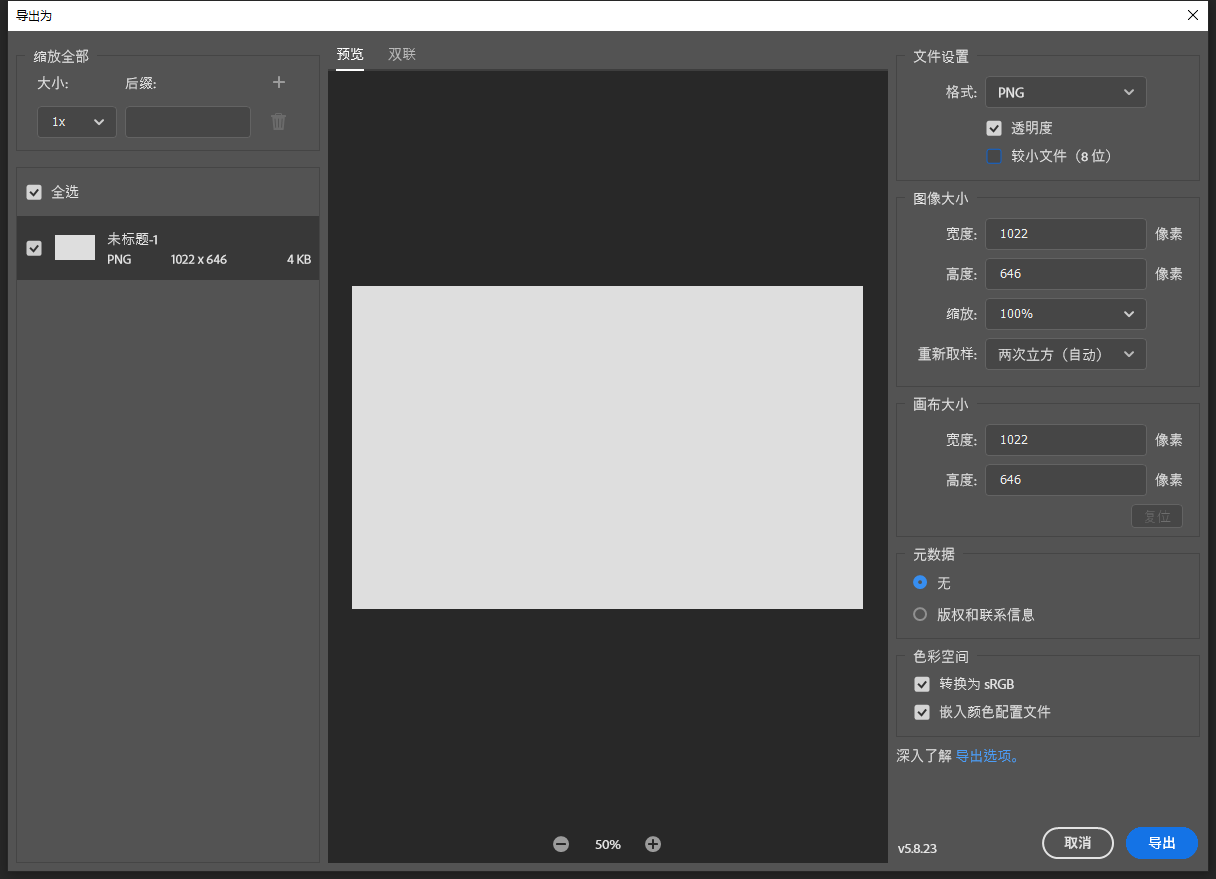

1.ps仅在勾选转为sRGB和嵌入颜色配置文件的情况下（无论是否勾选导出为8位）写入gAMA数据块，可以看到导出后的图片可以看到gAMA值是45445。而上文我制作的两张图，因为都没有勾选sRGB，所以ps并没有写入gAMA块信息，这其实是不符合png规范（ps表示我用的广那么我就是规范）的。还有ps的预览图的效果是不对的，这里是我在线性空间下的128的颜色，但是预览图显示的是223，所以一切效果以导出后为准
2.“转为srgb”的意思是将像素的数据直接转为sRGB空间下的值，所以我的128实际存储的是188（不勾选的话存的值就是ps信息面板上看到的值，即128），然后又勾选了嵌入颜色空间，所以iCCP会写入sRGB iec61966-2.1信息
“较小文件(8位)”的意思是png的colortype字段会被设置成3，表示使用8位(最多显示256色)的色板，存储在png开头的PLTE块


3.如果新建的时候指定了颜色配置文件，那么项目里更换颜色空间后需要重启，不然实际上还是旧颜色空间。

GITHUB链接

https://github.com/Wxwind/png-test
