对于新手,有时候设计好的模块焊在电路板中之后,不知道哪里出问题,或者焊在电路板之后想调试修改程序,有没有办法通过简单的办法就可以重新烧录呢?
通过实验,我研究出只需要连接6根引脚到烧录架,就可以重新烧录程序,实现焊好之后也可以修改程序。

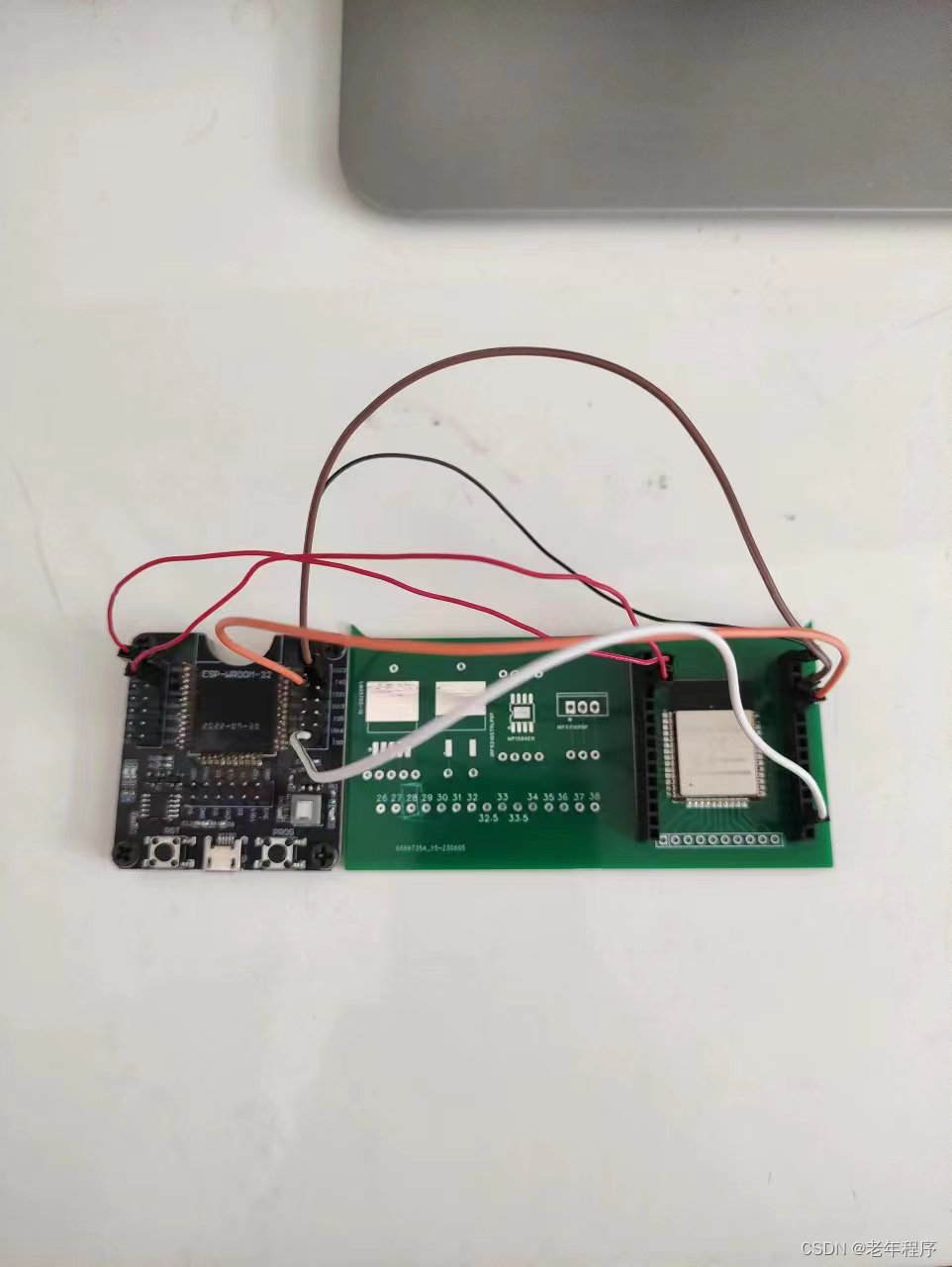

如图所示,只需要连接 3.3V,GND,EN,GPIO1(U0tXD),GPIO3(U0RXD),GPIO0,这六根引脚。
