■ 数据通信

通信的目的就是传递信息。通信中产生和发送信息的一端叫信源，接收信息的一端叫信宿，信源和信宿之间的通信线路称为信道。

■ 信道的特性

1 信道带宽W

模拟信道：W = f2-f1（f2和f分别表示信道能通过的最高/最低频率，单位赫兹Hz）。

数字信道：数字信道是离散信道，带宽为信道能够达到的最大数据传输速率，单位是bit/s。

2 码元和码元速率

码元：一个数字脉冲称为一个码元（可理解为时钟周期的信号）。

码元速率：单位时间内信道传送的码元个数。如果码元宽度（脉冲周期）为T，则：码元速率（波特率）为 B=1/T，单位是波特 Baud。

一个码元携带信息量n（位）与码元种类数（N）的关系。

3 奈奎斯特定理

奈奎斯特定理：在一个理想的（没有噪声环境）信道中，若信道带宽为W，最大码元速率为：B=2W (Baud)。

极限数据速率为（N表示码元种类数）。

注意：QPSK N= 4；DPSK/BPSK N=2。

4 香农定理

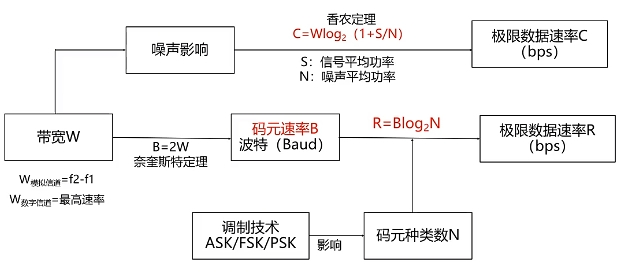

香农定理：在一个 噪声信道的极限数据速率和带宽之间的关系：

极限速率公式为：

分贝与信噪比关系：

其中，W为带宽，S为信号平均功率，N为噪声平均功率，S/N为信噪比。

◎ 例题1

dB=10  ->  S/N=10

dB=30  ->  S/N=1000

---

5 误码率

误码率：表示传输二进制位时出现差错的概率。误码率公式：

计算机通信网络中，误码率一般要求低于10的-6次方，即平均每传送1兆位才允许错1位。

◎真题

传输信道频率范围为10～16MHz，采用QPSK调制，支持的最大速率为（C）Mbps。

A.2 B.16 C.24 D.32

---

◎真题

设信号的波特率为1000Baud，信道支持的最大数据速率为2000b/s。则信道用的调制技术为（）。

A.BPSK

B.QPSK

C.BFSK

D.4B5B

---

◎真题

某信道带宽为1MHz，采用4幅度8相位调制最大可以组成（14）种码元。若此信道信号的码元宽度为10微秒，则数据速率为（15）kb/s。

(14) A.5     B.10      C.16      D.32

(15) A.50   B.100    C.500    D.1000

---

■ 信道延迟

信道延迟 = 线路延迟 + 发送延迟

线路延迟 = 传输距离 / 传播速度

发送延迟 = 数据帧大小 / 速率

光速为300000km/s=300m/us

电缆中传播速度一般为光速67%，即200000km/s=200m/us

运算的时候，注意单位换算。

▲ 卫星信道的时延大约270ms。

卫星高度：通常通信卫星是地球同步卫星，其轨道高度为35786公里（KM）。无线电波在真空中的传播速度是光速，约为3×100000000m/s。

单程延迟计算，从地面站发出的信号到达卫星需要时间：

35786000/300000000≈0.11929秒≈119.3毫秒

双程延迟：双程=2×单程=2×119.3毫秒=238.6毫秒

实际通信中，考虑卫星和地面站设备的信号处理时间，额外延迟一般在20～30毫秒。

总延迟：约为238.6毫秒+30毫秒≈270毫秒

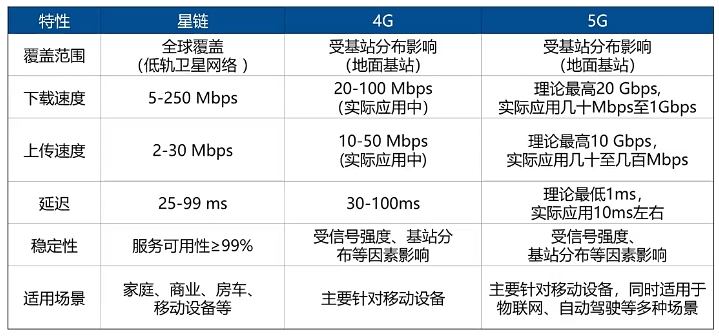

传统地球同步卫星的高度为35786公里，而星链的低轨道高度550公里，传播延迟大幅降低。典型星链传播延迟约3.66ms，处理延迟为主要影响因素，综合延迟为25～99ms。低轨卫星采用Ku、Ka频段。星座规模更大、链路损耗小、通信时延小。

■ 传输介质

两个终端，用一条能承载数据传输的传输介质连接起来，就组成了一个最简单的网络。

有线传输介质主要有同轴电缆、双绞线和光纤。同轴电缆施工麻烦，成本高。

1 基带和宽带同轴电缆

通常把表示数字信号的方波所固有的频带称为基带，这种电缆也叫基带同轴电缆，直接传输方波信号称为基带传输。

宽带同轴电缆用于传输模拟信号。

宽带系统的优点是传输距离远，可达几十干米，而且可同时提供多个信道。然而和基带系统相比，它的技术更复杂，需要专门的射频技术人员安装和维护，宽带系统的接口设备也更昂贵。模拟信号比数字脉冲受噪声和衰减的影响更小，可以传播更远的距离，甚至达到100km。

2 双绞线

由多对绝缘铜导线两两相互缠绕而成。缠绕目的是降低信号干扰的程度。

非屏蔽双绞线（UTP）：绝缘套管中无屏蔽层 ，价格低廉，用途广泛， 企业、教育。

屏蔽双绞线（STP）：绝缘套管中外层由铝铂包裹，以减小辐射/干扰，价格相对较高，安装复杂，传输速率更高。军队政府、医疗、航空航天（高精密场景）。

3 光纤

光纤：利用光在玻璃或塑料纤维中的全反射原理而达成的光传导工具。光在光纤中传导损耗很低，适合用作长距离的信息传递。

光纤特点：重量轻，体积小、传输远（衰减小）、容量大、抗电磁干扰。

光缆：一般由多芯光纤和塑料保护套管及塑料外皮构成。通常看到工人敷设的黑色线缆叫做光缆，里面包含了多组光纤。

单模光纤：当光纤的几何尺寸可以于光波长相比拟时，即纤芯的几何尺寸与光信号波长相差不大时，一般为5～10um。光纤只允许一种模式在其中传播，单模光纤具有极宽的带宽，特别适用于大容量、长距离的光纤通信。（贵）。光信号在单模光纤中是以直线传播的。

多模光纤：多模光纤纤芯的几何尺寸远大于光波波长，一般为50um、62.5um；允许多种模式光信号传播。多模光纤仅用于较小容量、短距离的光纤传输通信。（便宜）。

光纤与光纤/光源之间的连接有两种方式：使用专用的设备（熔接机）将两根光纤熔接起来，主要用于光纤长度的延长；使用光纤连接器，用于光纤跳线或是不同光纤连接器的转换。

双绞线跳线：带水晶头的网线。

光纤跳线：带有连接器与保护层的光纤。

尾纤：只有一头有光纤接口。

无线传输介质分为微波、红外线、激光。

微波：300MHz-300GHz，是一种波长较低、频率较高的电磁波，特点是高频高能量。主要用于雷达、飞机导航。

■ 数据编码

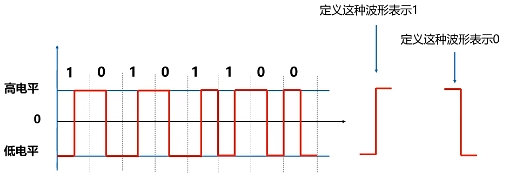

曼彻斯特编码是一种双相码，在每个比特中间均有一个跳变，第一个编码自定义，假如下图由高电平向低电平跳变代表“0”，由低电平向高电平跳变代表“1”。曼彻斯特编码常用于以太网中。

差分曼彻斯特编码也是一种双相码，用在令牌环网中。有跳变代表“0”，无跳变代表“1”。不是比较形状，比较起始电平（上一个的终止与下一个起点）。【有0无1】

曼码和差分曼码是典型的双相码，双相码要求每一位都有一个电平转换，一高一低，必须翻转。曼码和差分曼码具有自定时和检测错误的功能。

两种曼彻斯特编码优点：将时钟和数据包含在信号数据流中，也称自同步码。编码效率低，编码效率都是50%。两种曼码数据速率是码元速率的一半，当数据传输速率为100Mbps时，码元速率为200Mbaud。

4B/5B；发送数据流每4bit，先转换成5bit，再转换为不归零码（NRZ-I），多1位用于解决同步问题。

编码效率：曼彻斯特编码效率50%，用于以太网。4B/5B效率80%，用于百兆以太网。8B/10B效率80%，用于千兆以太网。64B/66B效率97%，用于万兆以太网。

■ 数字调制技术

数字数据不仅可以用脉冲传输，也可以用模拟信号传输。用数字数据调制模拟信号叫作数字调制。

幅度键控（ASK）：用载波的两个不同振幅表示0和1。看高低。

频移键控（FSK）：用载波的两个不同频率表示0和1。看快慢。

相移键控（PSK）：用载波的起始相位的变化表示0和1。看形状。

正交幅度调制（QAM）：把两个幅度相同但相位差90°的模拟信号合成一个模拟信号【点阵图】。

码元只取两个相位值叫2相调制，码元可取4个相位叫4相调制，则N=2，N=4。DPSK是2相调制，N=2；QPSK是4相调制，N=4。

■ 脉冲编码调制PCM

常用数字化技术就是脉冲编码调制技术（Pulse Code Modulation，PCM），简称脉码调制。PCM数字化过程3个步骤：采样、量化和编码。

1 采样

按照一定的时间间隔对模拟信号进行取样，把模拟信号的当前值作为样本。

奈奎斯特采样定理：如果模拟信号的最高频率为fmax，若以大于等于2fmax的采样频率对其进行采样，则采样得到的离散信号序列就能完整地恢复出原始信号。

2 量化

把取样后得到的样本由连续值转换为离散值，离散值的个数决定了量化的精度。

3 编码

把量化后的样本值变成相应的二进制代码。

◎真题

假设模拟信号的频率范围为3～9MHz，采用频率必须大于（）时，才能使得到的样本信号不失真。

A. 6MHz

B. 12MHz

C. 18MHz

D. 20MHZ

---

◎真题

下列传输方式中属于基带传输的是（）。

A.PSK编码传输   B. PCM编码传输   C. QAM编码传输  D. SSB传输

---

■ 通信和交换方式

按通信方向分为：

单工通信：信息只能在一个方向传送，发送方不能接收，接收方不能发送（电视/广播）。

半双工通信：通信的双方可以交替发送和接收信息，但不能同时接收或发送（对讲机/Hub）。

全双工通信：通信双方可同时进行双向的信息传送（电话/交换机）。

传输方式：异步传输和同步传输。

异步传输：把各个字符分开传输，在字符之间插入同步信息，典型的是插入起始位和停止位。异步传输的优点是实现简单，但引入了起止位，会影响传输效率，导致速率不会太高。

同步传输：发送方在传送数据之前，先发送一串同步字符SYNC，接收方检测到2个以上SYNC字符就确认已经进入同步状态，开始准备接收数据。同步传输效率更高，在短距离高速数据传输中，大多采用同步传输方式。

▲ 数据交换方式

数据交换技术有3种：电路交换、报文交换和分组交换。

1 电路交换

将数据传输分为电路建立、数据传输和电路拆除3个过程。在数据传送之前需建立一条物理通路，在线路被释放之前，该通路将一直被用户完全占有。

【典型代表：早期电话】

2 报文交换

报文从发送方传送到接收方采用存储转发的方式。报文中含有每一个下一跳节点，完整的报文在一个个节点间传送（数据不拆分）。

【典型代表：早期电报】

3 分组交换

将数据拆分成很小的分组进行传送，包括：数据报和虚电路。

【典型代表：互联网Internet】

◎数据报：每个分组被独立地处理，每个节点根据路由选择算法，被独立送到目的，路径和到达目的顺序都可能不一样。（IP）

◎虚电路：在数据传送之前，先建立起一条逻辑上的连接，每个分组都沿着一条路径传输，不会乱序。（X.25、FR、ATM）

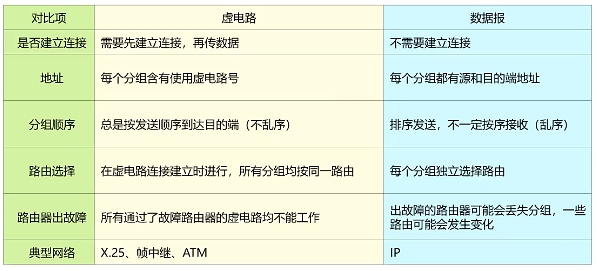

二者对比见下图：

分组交换优势：减小了延迟，提高了吞吐量。分组交换可以按分组纠错，发现错误只需重发出错的分组，通信效率提高。
