OSPF详解及其和其他路由协议的对比

介绍

路由协议属于网络层，实现总部和分部网络间互联，分为外部路由协议 EGP和内部路由协议IGP。而内部路由协议又分为静态路由协议和动态路由协议2种，他们的区别在于静态路由协议是网管手工指定的灵活性差，且一般是应用在组网规模较小，而动态路由协议则利用一定的算法学习得到，适用于较大规模的网络，灵活度和扩展度高。动态协议又分为2种，距离矢量路由协议和链路状态路由协议，典型代表有：RIP路由信息协议和OSPF开放最短路径优先。
关键词：EGP和IGP - 静态和动态 - RIP和OSPF

RIP

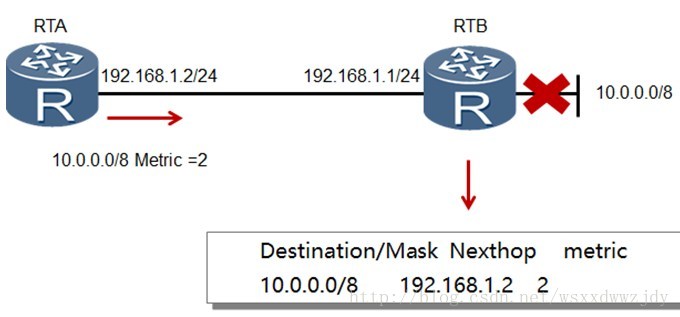

简述RIP环路的形成

一旦发生故障，则RTB可以检测到故障，认为路由不可达，但是RTA还不知道，它依然发送metric为2的路由到RTB，这个时候RTB就会学习此路由认为RTA可以到目的地，更新路由表RTA的metril+1，持续此循环直到跳数为16；

RIP防环机制

1、水平分割：不能返回源端口；
2、毒性逆转：将16top返回给源发送器；
3、最大16TOP：当跳数达到16跳时路由无效；
4、路由中毒：故障路由设置为16跳，且向外传播；
5、抑制计时器：故障路由保持本地缓存180s；

RIP和OSPF对比

RIP是一种基于距离矢量算法，也就是路由器收到IP包后查看经过多少跳，然后记录到路由表中，存在收敛慢、易产生路由环路的缺点，现在逐渐被OSPF取代。

1、层次：RIP应用层基于UDP520端口，OSPF传输层基于IP协议号89；
2、性质：距离矢量以条数来衡量路径好坏，链路状态以带宽、延迟来衡量路径好坏；
3、场景：使用Bellman-Ford算法，易产生环路，适用于小网络；使用SPF算法，不会产生环路，适用于中大型网络；
4、周期：更新路由条目，是完整新、周期性的路由更新；更新拓扑，非完整性、非周期性的路由更新；
5、其他：是否支持分层、是否支持可变长子网掩码；

OSPF

关键字

优点：无环路、收敛快、扩展性好、支持认证
原理：LSA、SPF算法、路由表、防环机制
OSPF报文：hello、DD、LSR、LSU、LSACK
状态机：DOWN、Init、2way、ExSTART、EXCHANGE、LOADING、FULL
RID、邻居、邻接、数据库同步、DR和BDR选举、原因
OSPF区域：七类LSA、区域类型、特殊区域（重分发、TUNNEL）
OSPF认证
性能优化方案：多区域、汇总、过滤、被动接口

简介

关键词：触发更新 - 收敛快 - 无环路 - 分区域 - 扩展性好 - 中大型网络

OSPG：是一种基于链路状态的路由协议，区域网中每台运行的OSPF的路由器都了解网络的链路状态信息，支持触发更新，能够快速检测并通告AS系统内的路由器拓扑已经发生了变化，收敛快。且OSPF全称open shortage path priority，也就是开放性最短路径优先，它的SPF算法，非骨干区域的路由不能通过骨干区域，还有它支持区域划分，这些使他在设计上就保证了无路由的环路。当网络上路由器越来越多的时候，路由信息急剧增大&#x
