污水厂格栅设计计算书自动生成TWSolutions

点赞，收藏，支持作者的持续创作，感谢~~

---

使用TWSolutions提供的给水厂和污水厂设计计算软件进行格栅设计计算的详细步骤如下：

启动软件并选择设计模块：

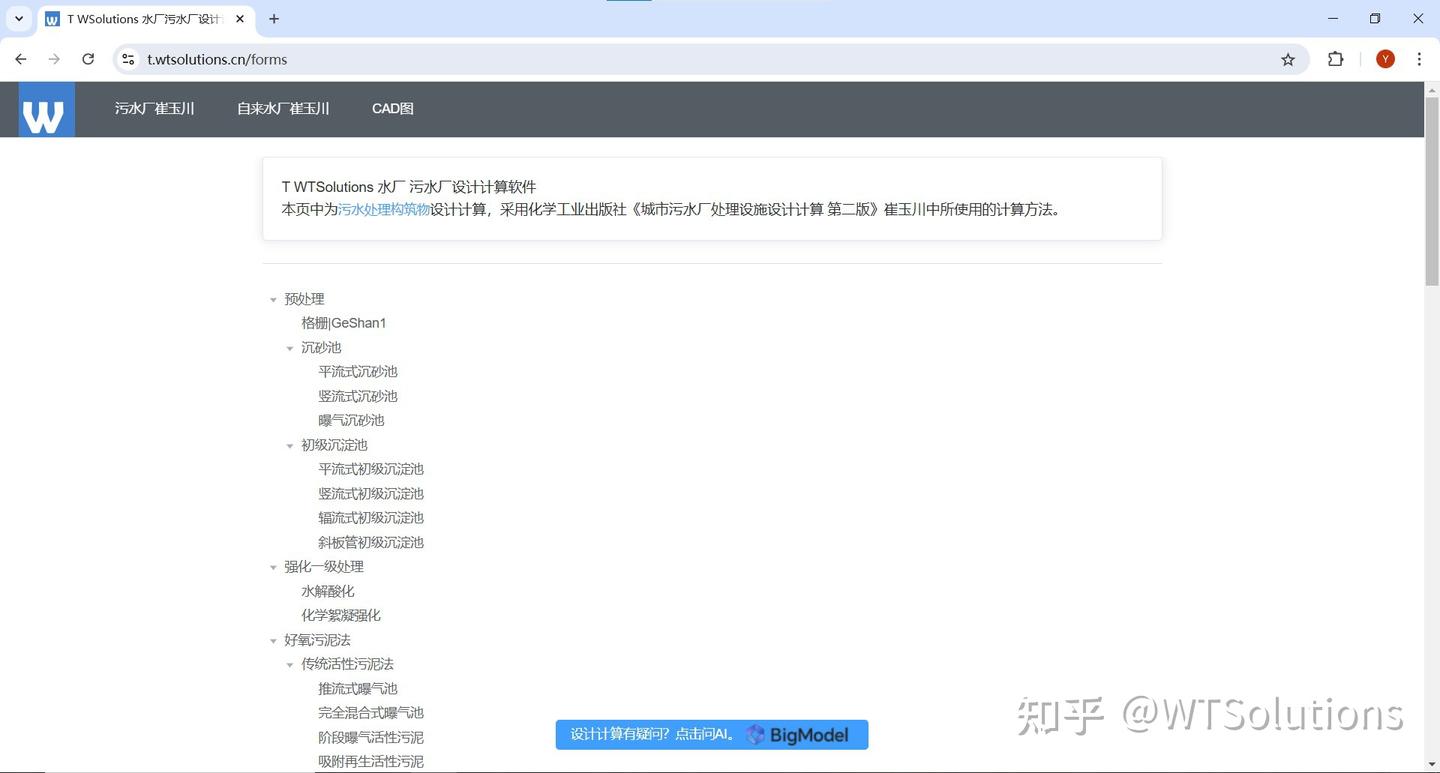

• • 打开TWSolutions软件（通过浏览器打开网址），选择“污水厂设计”模块。
  • 在模块中选择“格栅设计计算Geshan1”功能。

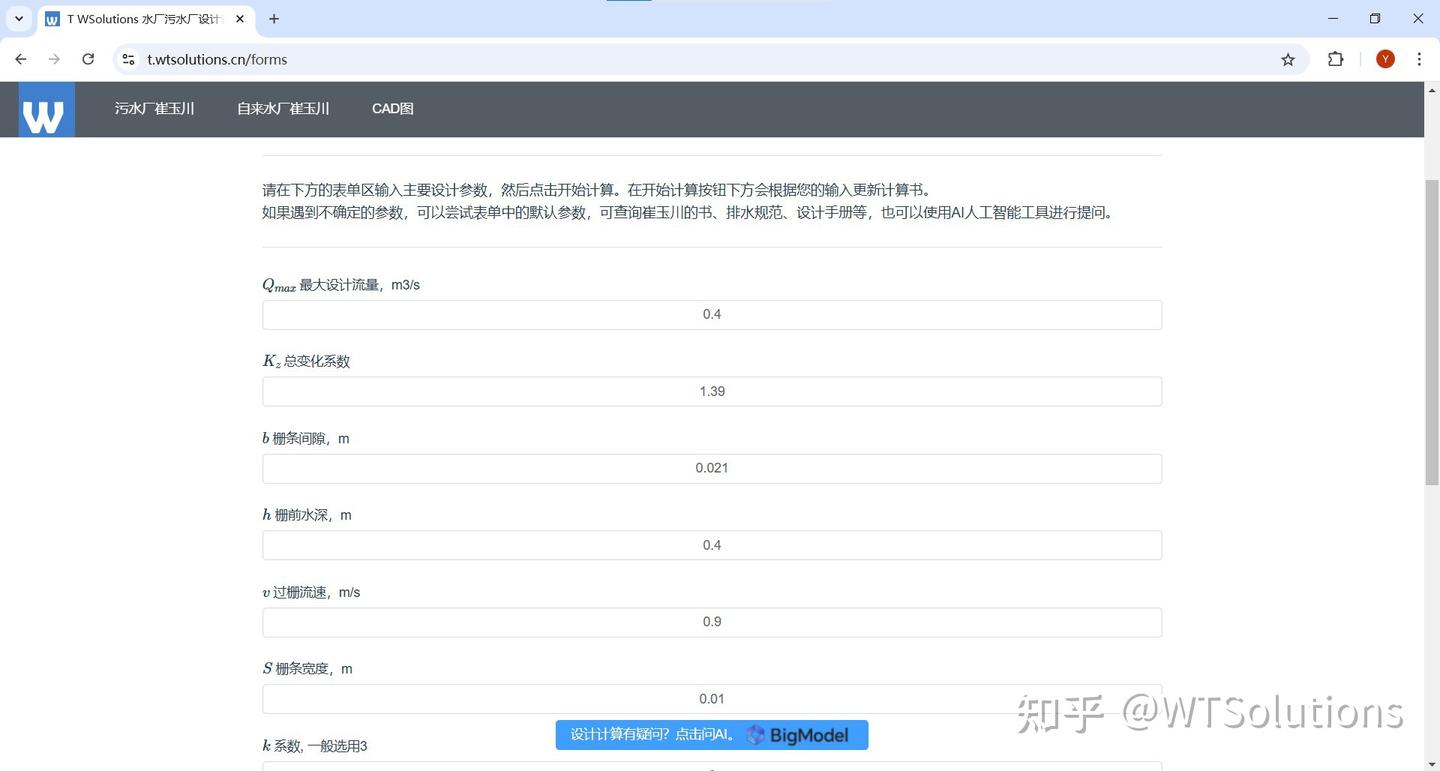

输入基本设计参数：

• • 最大设计流量（Q_max）：输入污水处理厂的最大设计流量，单位为立方米每秒（m³/s）。例如，输入0.4 m³/s。
  • 总变化系数（K）：输入总变化系数，通常为1.39。
  • 栅条间隙（b）：输入栅条之间的间隙，单位为米（m）。例如，输入0.021 m。
  • 栅前水深（h）：输入栅前水深，单位为米（m）。例如，输入0.4 m。
  • 过栅流速（v）：输入污水通过格栅的流速，单位为米每秒（m/s）。例如，输入0.9 m/s。
  • 栅条宽度（S）：输入栅条的宽度，单位为米（m）。例如，输入0.01 m。

选择默认参数（可选）：

• • 如果某些参数不确定，可以使用软件提供的默认参数。这些参数通常基于行业标准和设计手册。

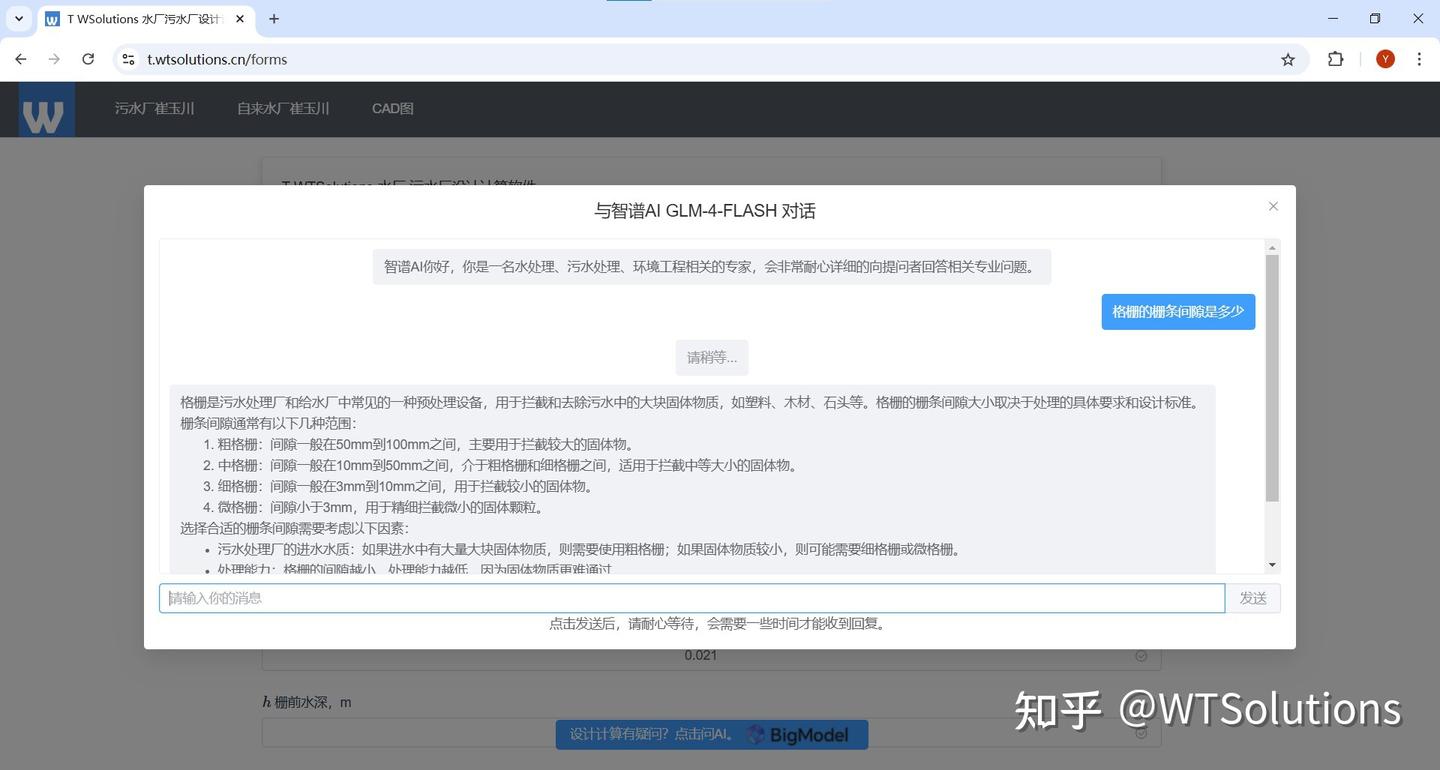

  • 或者，也可以点击在页面底端的按钮“设计计算有疑问，点击问AI”进行设计参数的提问。比如下图给了一个示例，用于通过与AI问答，获得格栅的栅条间隙参数。

进行计算：

• • 点击“开始计算”按钮，软件将根据输入的参数自动进行计算。

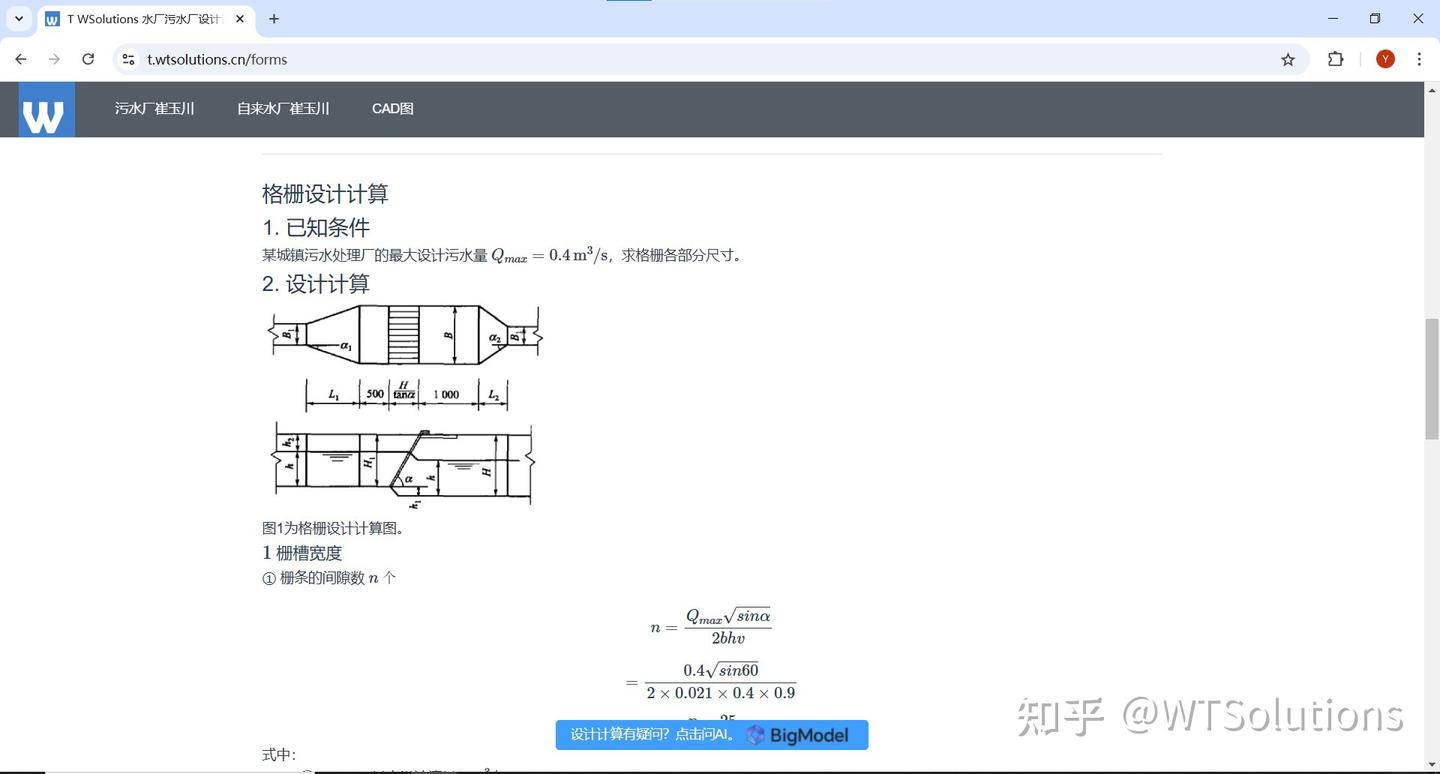

  • 计算内容包括栅条间隙数（n）、栅槽宽度（B）、通过格栅的水头损失（h）等。

查看和验证计算结果：

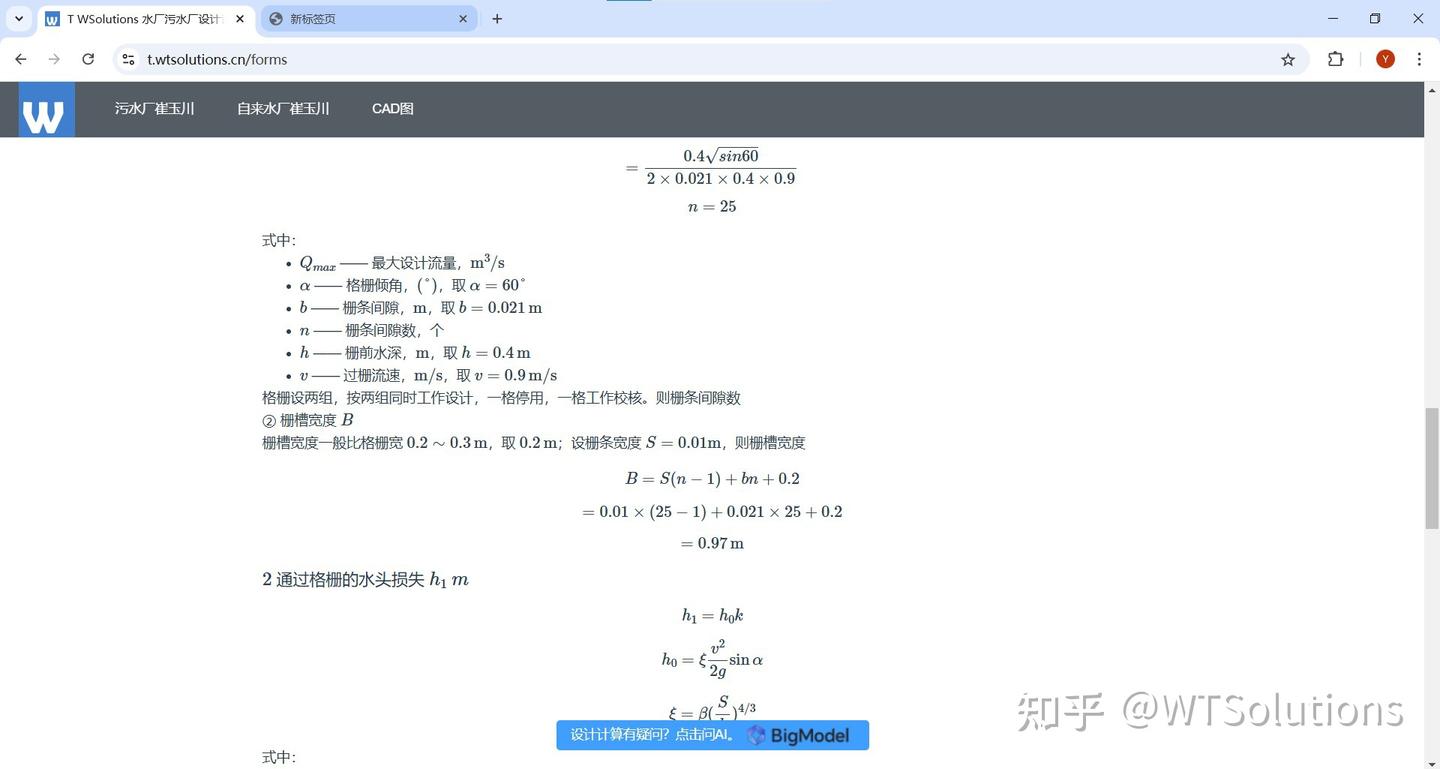

• • 软件会生成详细的计算书，显示各项计算结果。
  • 验证计算结果是否符合设计要求。例如，栅槽宽度是否合理，水头损失是否在可接受范围内。

调整和优化设计：

• • 如果计算结果不符合要求，可以调整输入参数并重新计算。
  • 例如，调整栅条间隙或过栅流速，以优化设计。

参考规范和手册：

• • 在计算过程中，可以参考相关的设计规范、手册或使用AI工具进行进一步的问题解答和参数确认。

生成设计报告：

• • 完成计算后，可以生成设计报告，保存计算结果和设计参数。

通过以上详细步骤，您可以有效地使用TWSolutions软件进行污水厂格栅的设计计算。

---

如有疑问，可以在下方的评论区留言评论。
