IIS中应用Application Request Route 配置负载均衡

简介

ApplicationRequest Route（后面简称为ARR）是一个寄宿于IIS7（及以后的IIS版本）的一个基于代理的模块，它可以通过判断Http Headers，Server Variables以及负载均衡算法将HTTP的请求转发到不同的处理服务器之上。ARR是基于URLRewrite Module的，它通过检测客户端发来的HTTP请求来做出请求路由的决定。

ARR安装（目前v3.0）

这是下载链接：http://www.iis.net/download/ApplicationRequestRouting

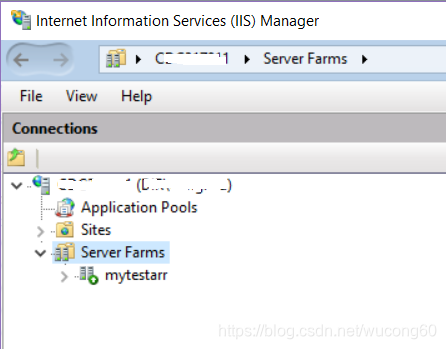

看到上面的Service Farms 就说明你安装成功了。

Demo

我手上有三台Windows机器，本地的机器用作负载均衡，如下：

服务器	IP地址	是否安装了ARR
本地	localhost	是
服务器A	212.64.27.238	否
服务器B	132.232.110.243	否

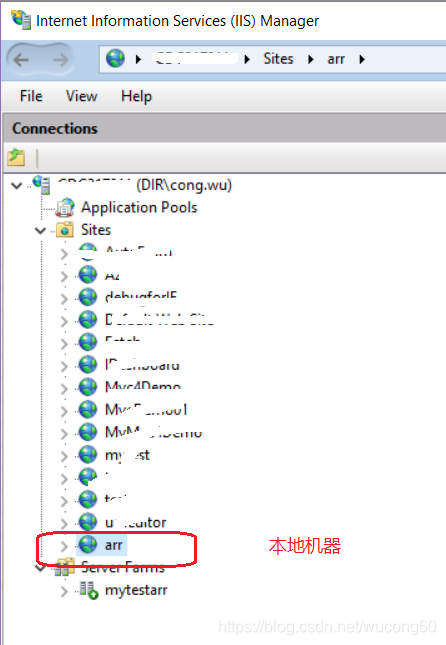

在三台机器上都新建一个网站，名为arr，网站的内容只有一个index.html，端口都为8888，如下只贴了本地的机器：

 右击Server Farms，点击Create Server Farm，这个里命名为mytestarr。界面如下：

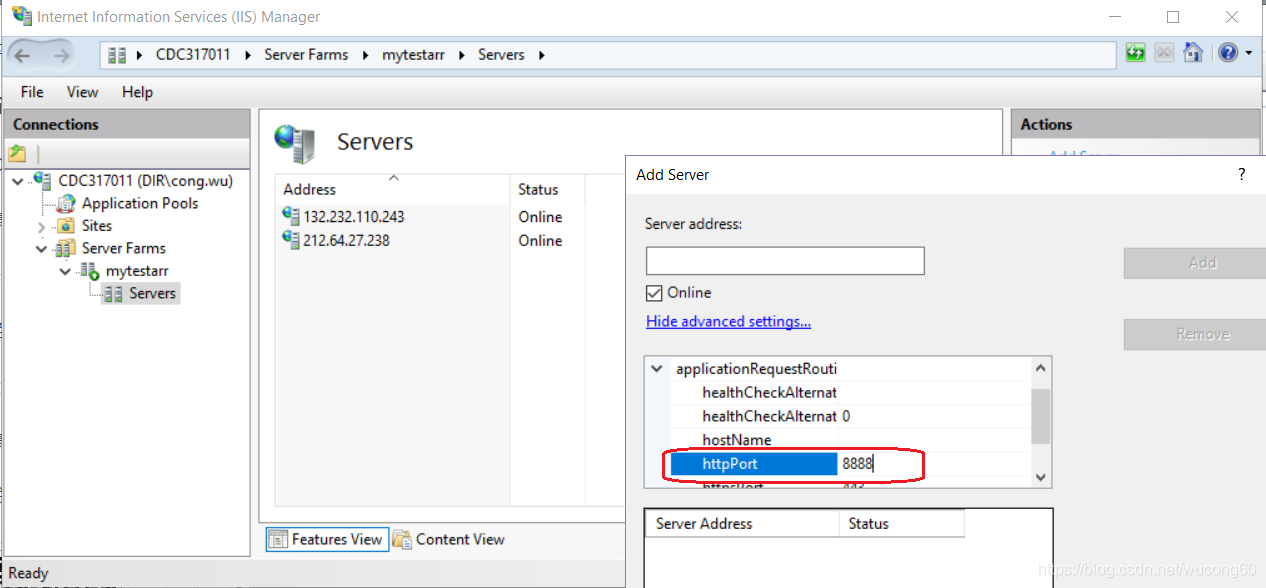

 Server Farms 就是对一个或多个服务器进行逻辑分组，在这里加了两台服务器，端口也改成了8888，告诉ARR这是要转发的端口，如下。

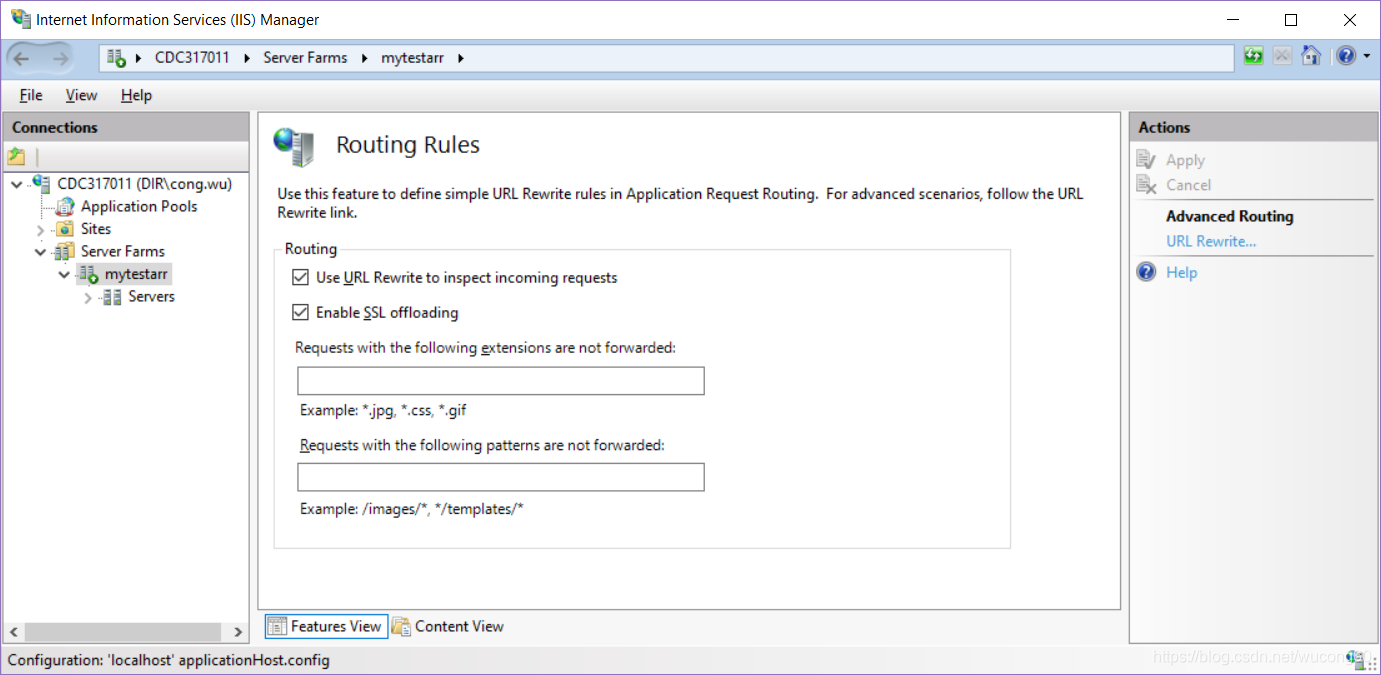

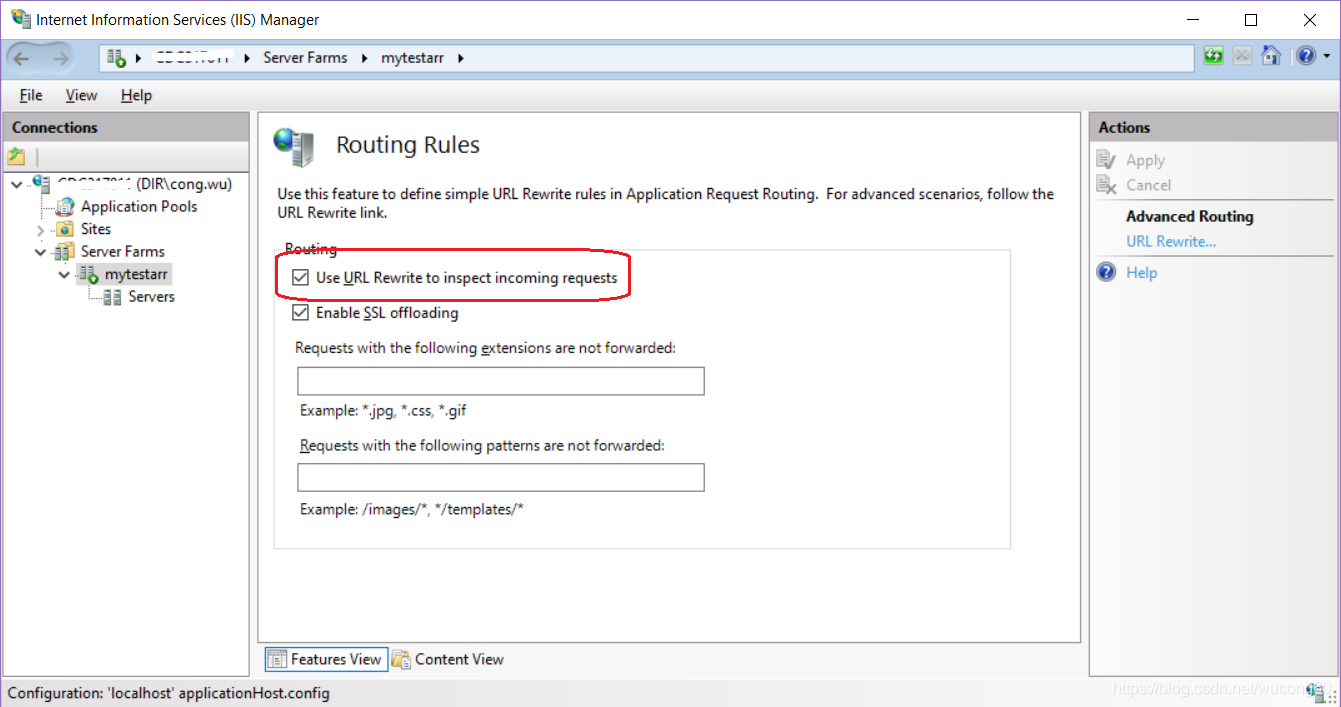

 在Server Farms主界面点击Routing Rules，选中“Use URL Rewrite to inspect incoming requests”,界面如下：

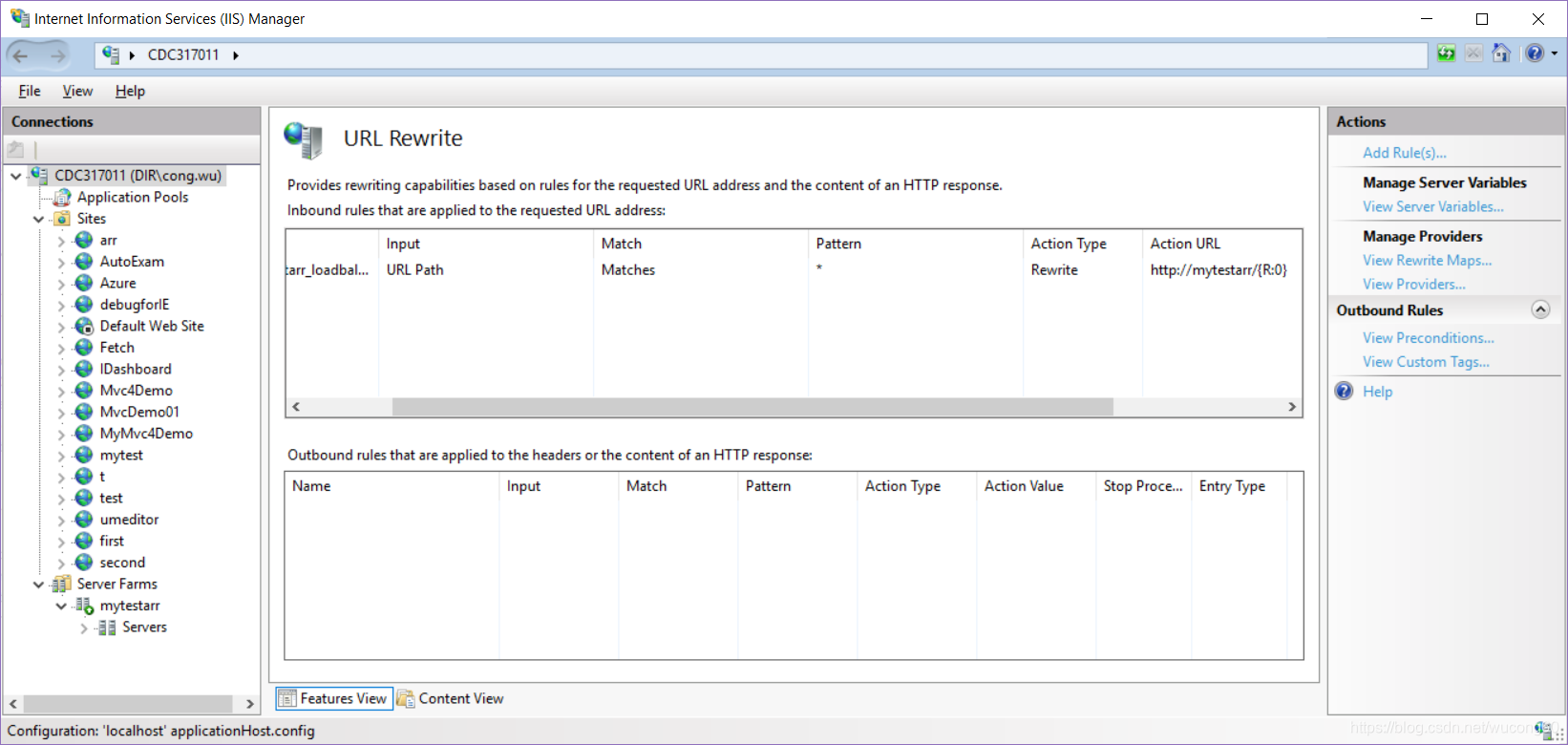

 选中之后，点击CDC317011(DIR\cong.wu)，再点击URL Rewrite，会发现下面会多出一条URL重写规则，这里是load balance起作用的核心，如果不想用load balance了，可以不选中上面的“Use URL Rewrite to inspect incoming requests”，如果你选中了，那下面的这个规则就起作用了，它会把对我本机的所有端口的请求都转发到server farm的服务器上的8888端口。

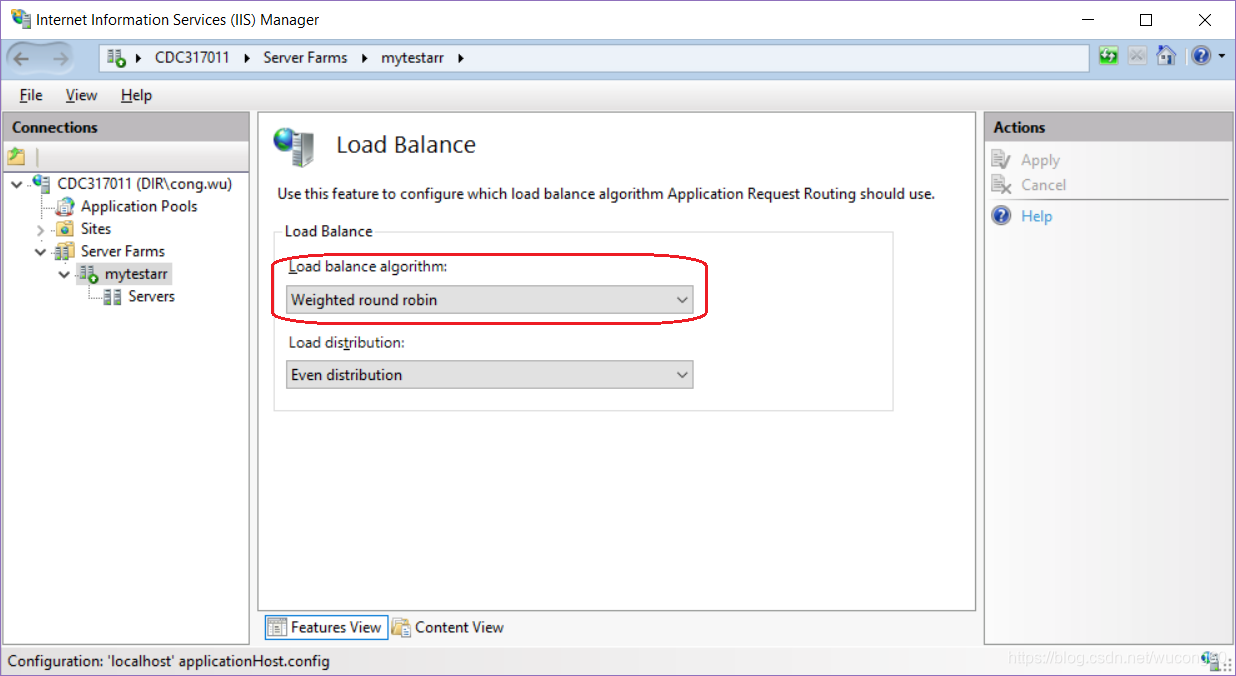

 在Server Farms主界面点击Load Balance，选择Weighted round robin

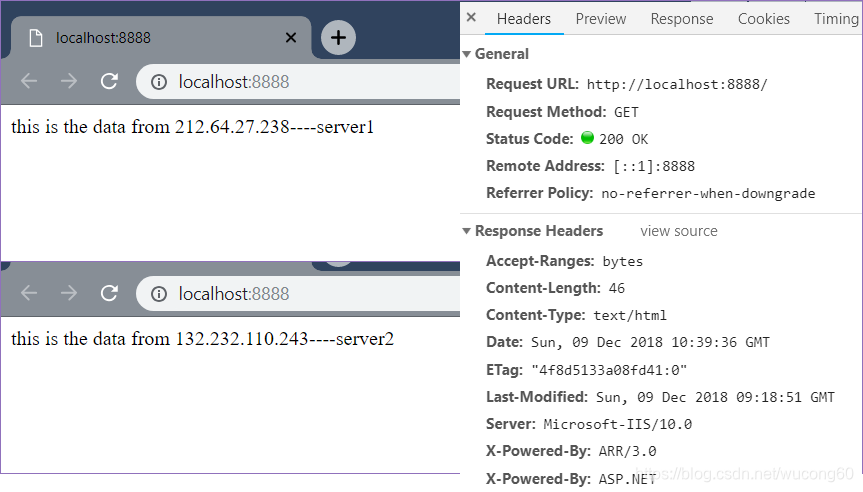

好了，配置完成，我们直接访问localhost:8888试试，我们连续访问两次，得到的结果如下：

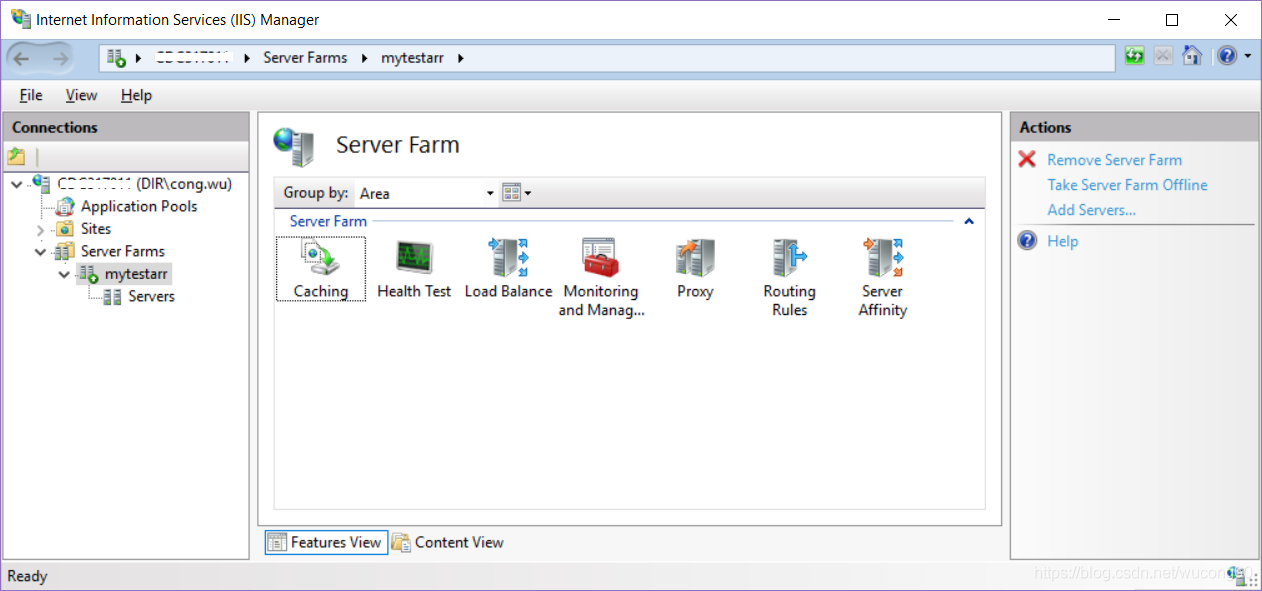

 到这里可以看到使用ARR配置负责均衡成功了。下面是对一些具体配置信息的介绍，Server Farms主界面上面有7个图标，我们一一介绍。

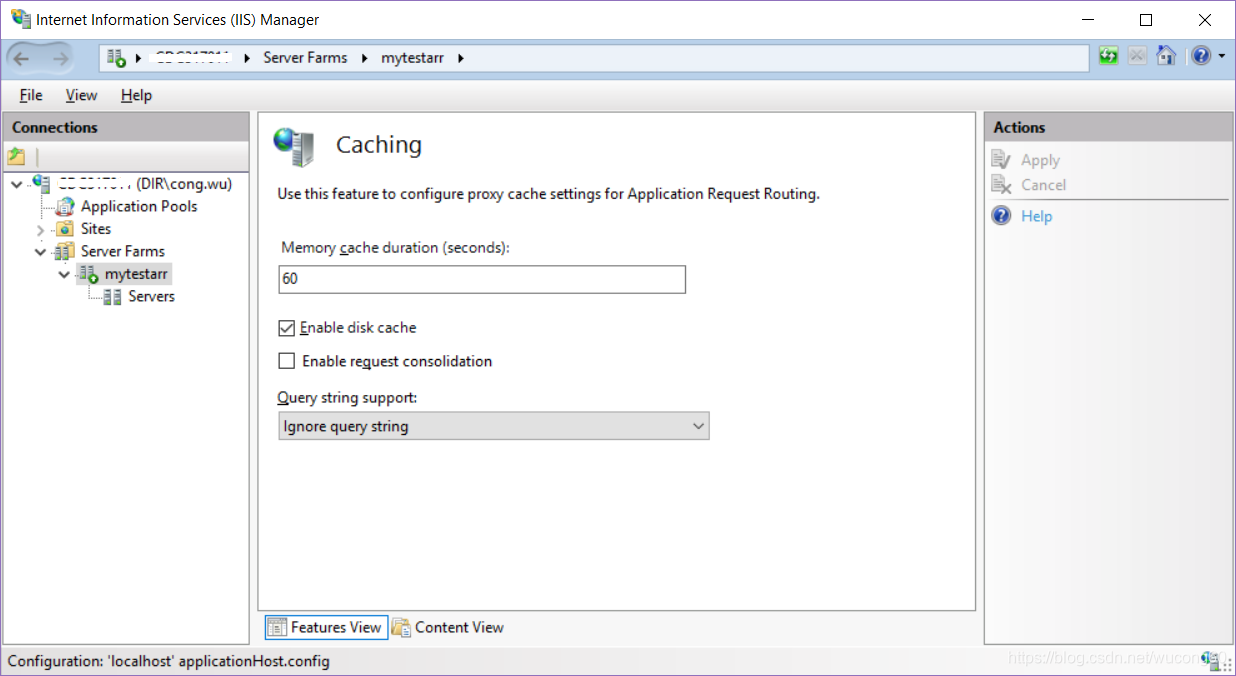

缓存

自行意会吧，不介绍了。

健康检查

几乎所有的load balancer都有这一步。ARR如果判断这些服务器是否还在运行呢，这里使用一个文件，ARR会每隔30秒向这些服务器Check这个文件，如果返回的结果正确，那就表明这些服务器是正确的。

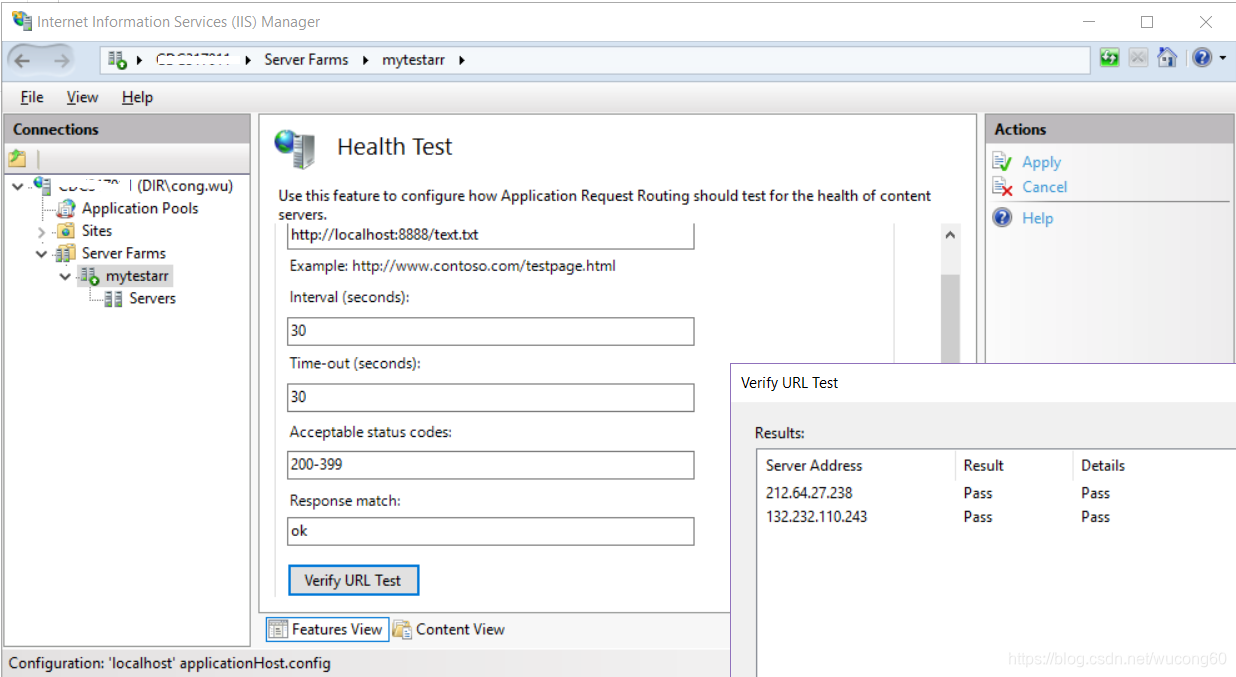

先在两台服务器上，指定的路径下创建一个text.txt文件，里面输入ok。在本地机器上Server Farms主界面点击Health Test，输入如下内容，点击Apply。

配置好后，ARR可以自行判断哪些服务器是可用的，不然的话，如果其中某台服务器挂了，ARR依然会把请求转发给这台挂了的服务器，请求就会丢失。

Load Balance

 负载均衡的算法这里有4种，网上有许多介绍了，这里不介绍了。

监控和管理

这里可以看到被请求的次数等情况

 代理（Proxy)

看这篇官网的文章https://docs.microsoft.com/en-us/iis/extensions/configuring-application-request-routing-arr/creating-a-forward-proxy-using-application-request-routing



Routing Rules

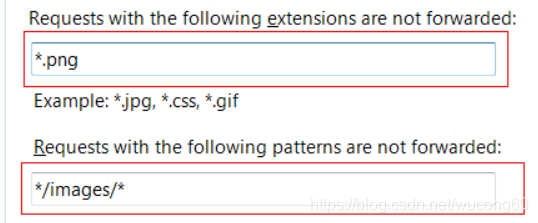

 选中了“Use URL Rewrite to inspect incoming requests”后，URL rewrite才会生效，ARR的负载均衡才能成功。如果添加如下配置呢，它会将所有的png图片不进行转发，拥有ARR的服务器可以直接处理静态资源。

Server Affinity

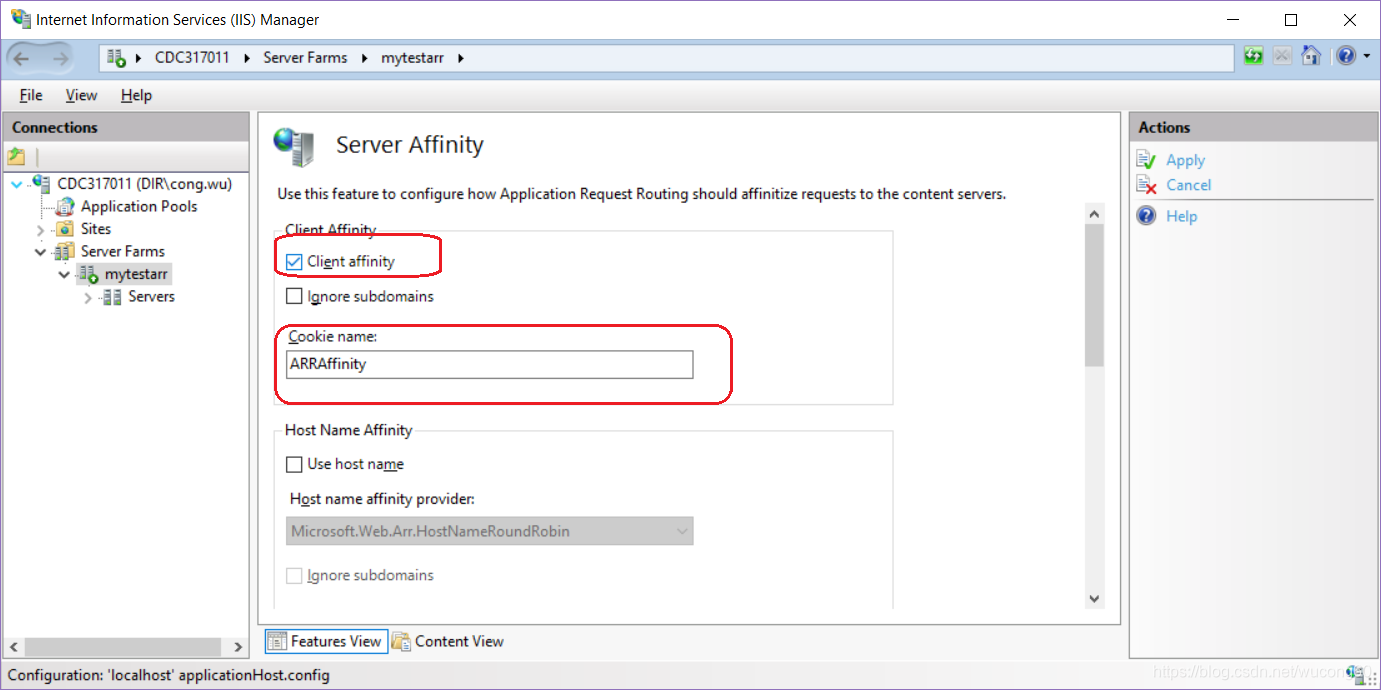

这里很重要，当选中了Client affinity之后， 再来访问localhost:8888试试

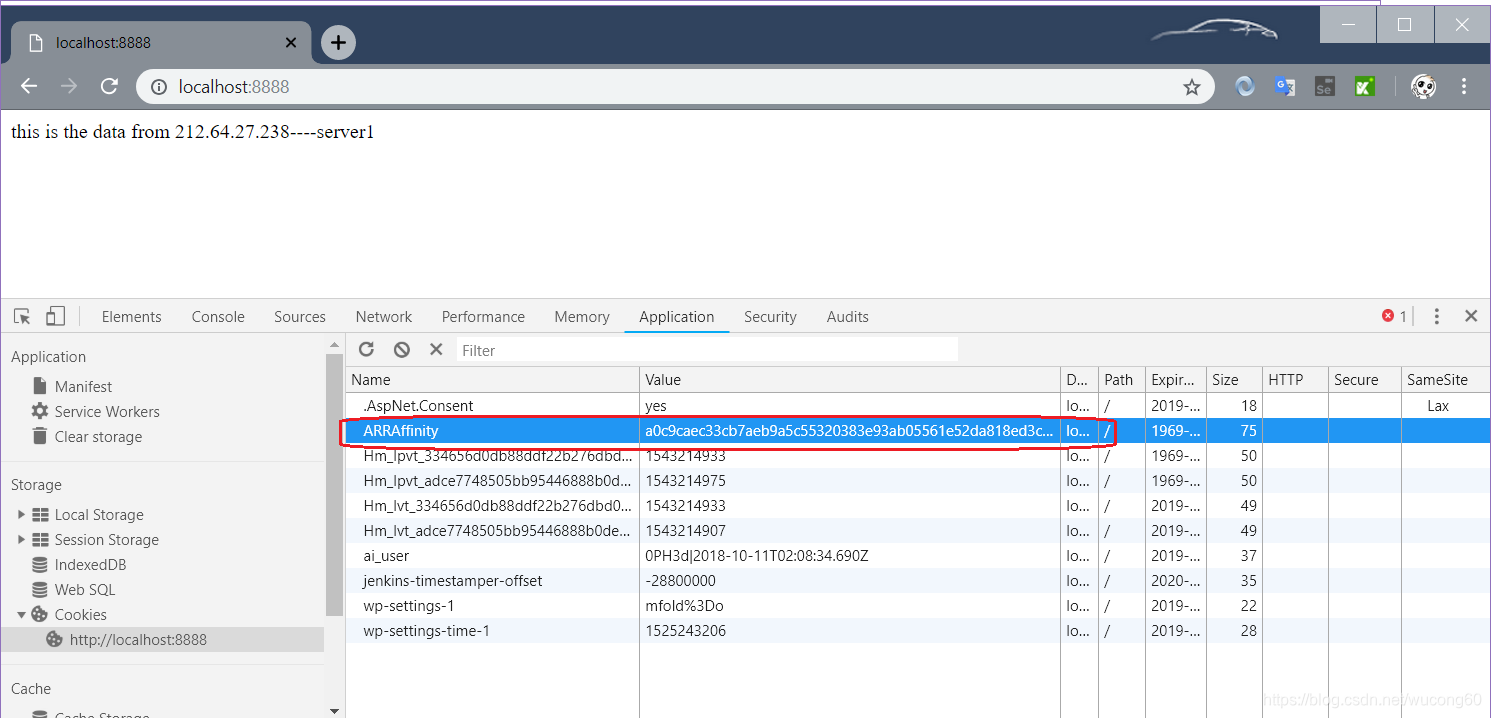

 可以看出Cookie里面多出一个ARRAffinity，启用了Client Affinity之后，当你第一次访问此网站的时候，这个ARRAffinity会记住是哪台服务器处理了你的请求，你的后续请求都会发送到此台服务器上，这对于有状态的服务器非常有用，比如在.net framework时代常用的Session。

拒绝新的请求

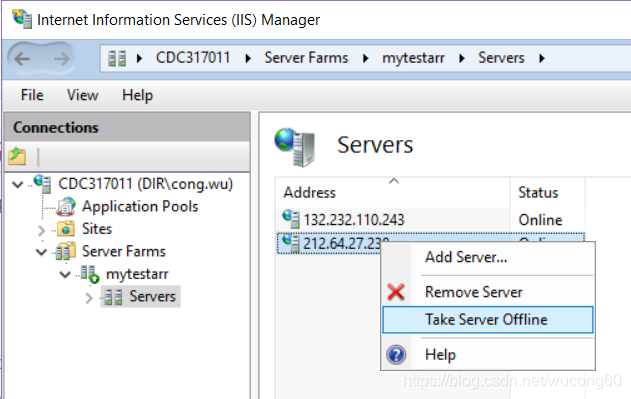

点击Take Server Offline后，这台服务器就不会接受新的请求了，但原有的还在执行的请求会继续执行。

参考链接

https://docs.microsoft.com/en-us/iis/extensions/configuring-application-request-routing-arr/http-load-balancing-using-application-request-routing#overview

总结

Azure Web APP里负载均衡也是使用得是它，天然支持七层Load Balancer，点击这里看看。
