QSFP-DD 400G To QSFP56 2 x 200G 高速线缆在CE98-D8DQ接口卡和S900K3之间的连接方案

1. QSFP-DD 400G To QSFP56 2 x 200G 高速线缆介绍

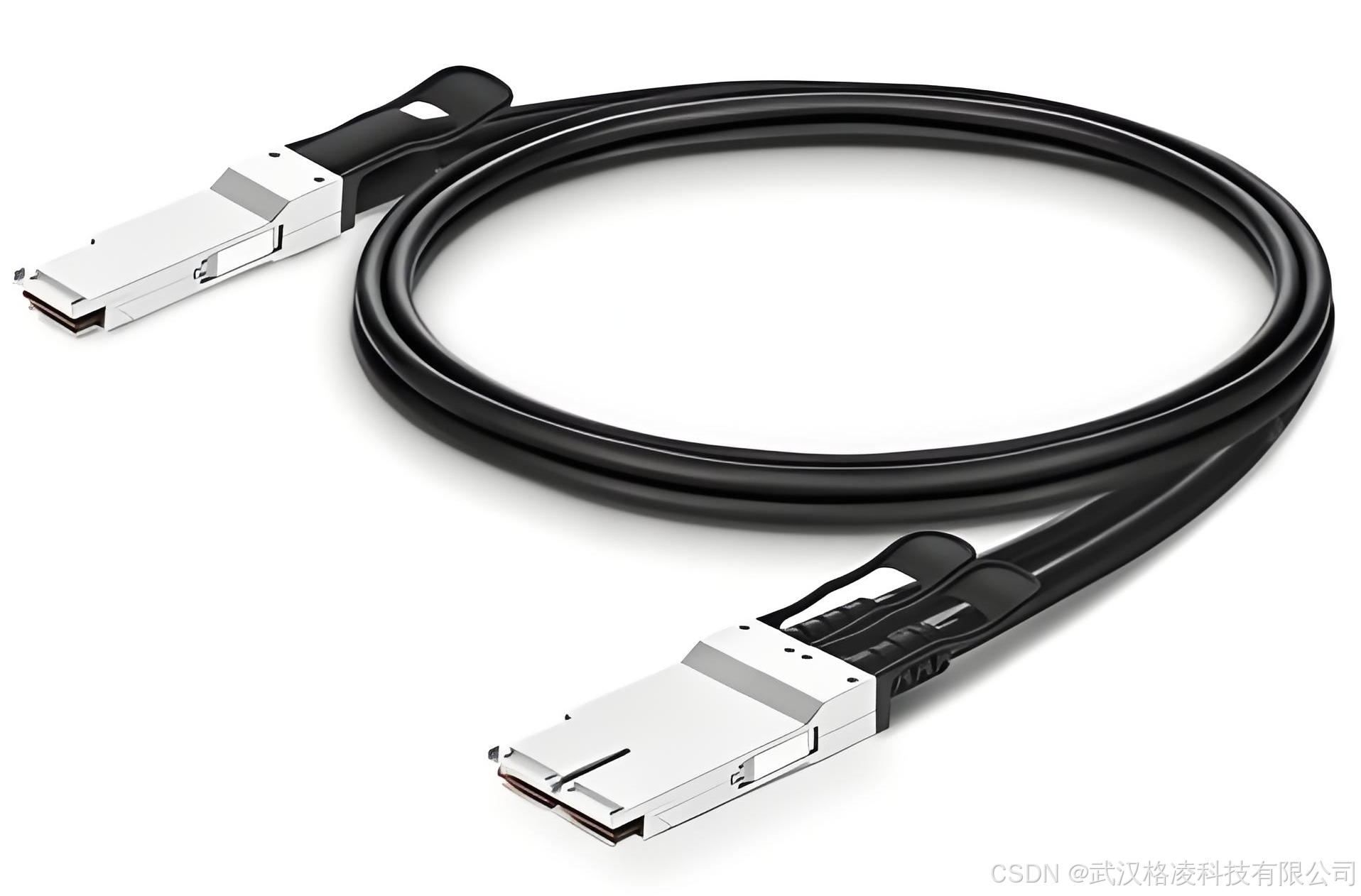

   QSFP-DD（Quad Small Form-factor Pluggable Double Density）是新一代高速光通信模块接口标准，主要用于400G数据中心、云计算、人工智能及高性能计算（HPC）等应用。QSFP-DD 400G To QSFP56 2 x 200G 高速线缆是一款无源直连铜缆（DAC），支持从400G端口拆分为两个200G端口的高速数据传输方案。


1.1 产品特点
高带宽支持：该高速线缆采用QSFP-DD接口，在一端提供400G速率，另一端通过分支转换成2个QSFP56接口，每个支持200G速率。
低功耗：无源直连铜缆（DAC）相较于有源光缆（AOC）或光模块方案，功耗更低，可减少数据中心的能耗。
低时延：DAC线缆具有极低的传输延迟，适用于对时延敏感的应用，如AI训练、数据中心互连等。
高可靠性：采用高质量材料制造，具有出色的信号完整性和电磁兼容性，确保高速数据传输的稳定性。
即插即用：支持热插拔，无需额外供电，部署简便。
1.2 适用场景
该线缆广泛用于数据中心、云计算、高性能计算（HPC）以及人工智能（AI）训练环境。在学校智算中心的应用中，该产品可用于连接核心交换机和AI训练服务器，实现高带宽、低时延的数据交换。
2. 设备端口概述及适配性分析
为了实现华为交换机接口卡CE98-D8DQ与广电五舟S900K3训练服务器之间的高速互连，我们需要分析两款设备的端口特性，并确保QSFP-DD 400G To QSFP56 2 x 200G 高速线缆的适配性。
2.1 华为接口卡CE98-D8DQ端口情况
华为接口卡CE98-D8DQ是一款面向数据中心和高性能计算（HPC）应用的核心交换机，具有高密度400G端口，提供强大的转发能力。
端口类型：
o8个400GE QSFP-DD封装光接口
o支持400G、200G、100G速率拆分
光模块兼容性：
o兼容QSFP-DD 400G光模块
o兼容QSFP-DD直连铜缆（DAC）
o兼容QSFP-DD到QSFP56 2x200G DAC方案
2.2 广电五舟S900K3训练服务器端口情况
广电五舟S900K3是一款专为AI训练设计的服务器，通常配备高性能GPU或AI专用加速卡，并支持高速网络互连。
端口类型：
o8 * 200GE QSFP56接口直出，RoCE协议
o可通过DAC或AOC方案与交换机互连
光模块兼容性：
o兼容QSFP56 200G光模块
o兼容QSFP56 DAC线缆
o适用于QSFP-DD到QSFP56 2x200G DAC方案
3. 连接方案及应用优势
在学校智算中心的AI训练环境中，服务器集群通常需要与高速交换机连接，以实现高效的数据交互。本方案采用QSFP-DD 400G To QSFP56 2 x 200G 高速线缆，实现华为CE9860-4C-EI-A交换机与广电五舟S900K3训练服务器的连接。
3.1 连接方式

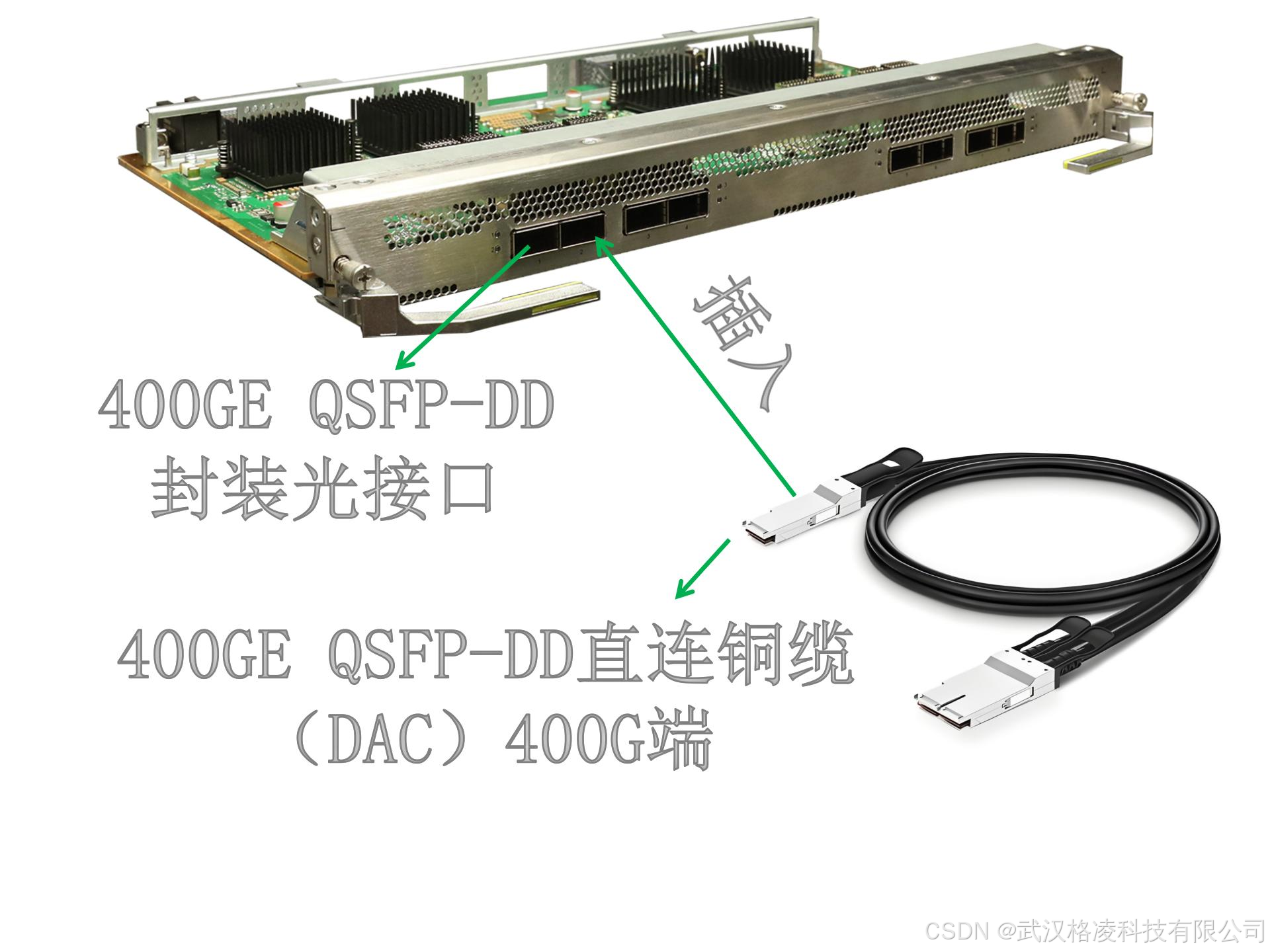

在华为CE9860-4C-EI-A上，选用QSFP-DD 400G端口，并使用QSFP-DD 400G To QSFP56 2 x 200G DAC线缆进行拆分。

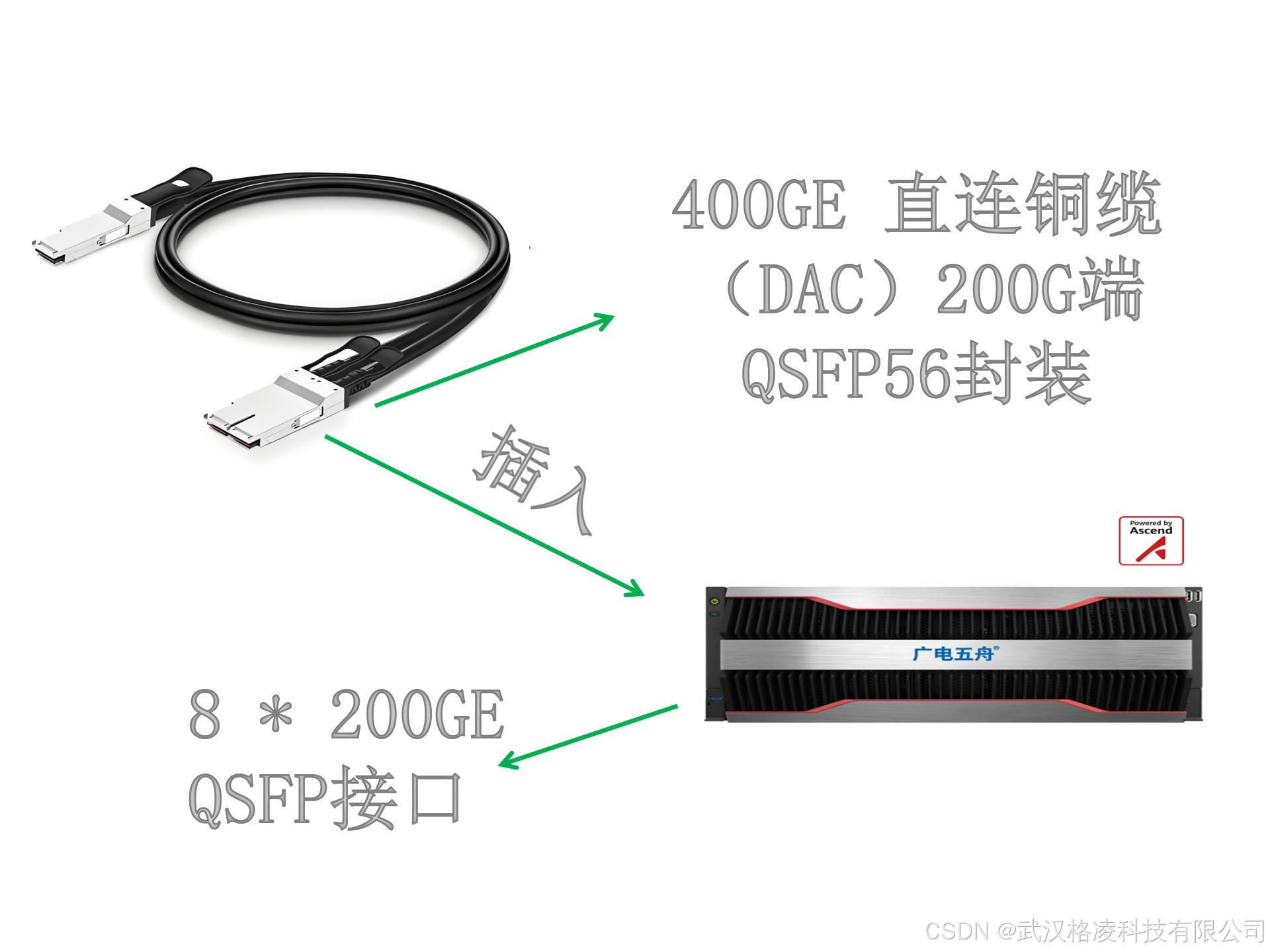

线缆的两个QSFP56 200G接口分别连接至广电五舟S900K3训练服务器的QSFP56 200G端口，实现高带宽互连。
