在android中自定义主要设计到三个比较重要的类

view surfaceview drawable

1：普通的view,这里指的是没有自己的窗口系统(window)，必须是依附在一个窗口系统中,也就是说被当做一个view添加到window上面去的

这种view可以进行一序列的操作：旋转，缩放，偏移等

2：surfaceview:有自己的窗口系统，也就是说有自己的layer,这种view不能像其他的view一样进行一序列的操作

有一点疑问：查看surfaceview的源码发现其实他也是extends view的啊，为啥不能像普通的view一样进行操作列

这里就涉及到他具体的实现了

从谷歌的源码我们可以看到

public class SurfaceView extends View {
static private final String TAG = "SurfaceView";
static private final boolean DEBUG = false;
final ArrayList<SurfaceHolder.Callback> mCallbacks
= new ArrayList<SurfaceHolder.Callback>();
final int[] mLocation = new int[2];
final ReentrantLock mSurfaceLock = new ReentrantLock();
final Surface mSurface = new Surface(); // Current surface in use
final Surface mNewSurface = new Surface(); // New surface we are switching to
boolean mDrawingStopped = true;
final WindowManager.LayoutParams mLayout
= new WindowManager.LayoutParams();
IWindowSession mSession;
MyWindow mWindow;
final Rect mVisibleInsets = new Rect();
final Rect mWinFrame = new Rect();
final Rect mOverscanInsets = new Rect();
final Rect mContentInsets = new Rect();
final Rect mStableInsets = new Rect();
final Rect mOutsets = new Rect();
final Configuration mConfiguration = new Configuration();
static final int KEEP_SCREEN_ON_MSG = 1;
static final int GET_NEW_SURFACE_MSG = 2;
static final int UPDATE_WINDOW_MSG = 3;
int mWindowType = WindowManager.LayoutParams.TYPE_APPLICATION_MEDIA;

它是有自己的独立的窗口系统的

surfaceview及其子类，一般都用于相机拍照，视频播放等容易阻塞主线程的应用场景

3：drawable

对于drawable,我们从源码中可以看到它到底是个啥东西

* A Drawable is a general abstraction for "something that can be drawn." Most
* often you will deal with Drawable as the type of resource retrieved for
* drawing things to the screen; the Drawable class provides a generic API for
* dealing with an underlying visual resource that may take a variety of forms.
* Unlike a {@link android.view.View}, a Drawable does not have any facility to
* receive events or otherwise interact with the user.

可以看出，drawable也是可以绘制的，只是不能去接受或是处理用户的输入事件

也就是说没有ontouch等一序列可以和用户交互的接口，通道

应用场景

view---常见的2d动画，像支付宝，360卫士等界面均为一些很不错的动画，这种动画是可以通过自定义的view来实现

这里面就可能设计到插值器，贝塞尔曲线等动画里面常用的知识点

surfaceview(glsurfaceview)--3d场景，给人一些立体感，这里面就设计到opengl es2.0,3.0等一些相关的知识：顶点着色器，片源着色器，

glsl语言等相关的知识点，更重要的一点是线性代数等相关的数学知识

drawable---2d动效，可以通过一个imageview来展示它的效果

此时的drawable其实就是imageview的内容了

/**
* Sets a drawable as the content of this ImageView.
*
* @param drawable the Drawable to set, or {@code null} to clear the
* content
*/
public void setImageDrawable(@Nullable Drawable drawable) {
if (mDrawable != drawable) {
mResource = 0;
mUri = null;
final int oldWidth = mDrawableWidth;
final int oldHeight = mDrawableHeight;
updateDrawable(drawable);
if (oldWidth != mDrawableWidth || oldHeight != mDrawableHeight) {
requestLayout();
}
invalidate();
}
}

用的时候直接set就好了

怎么完成一个动效

1:2d场景

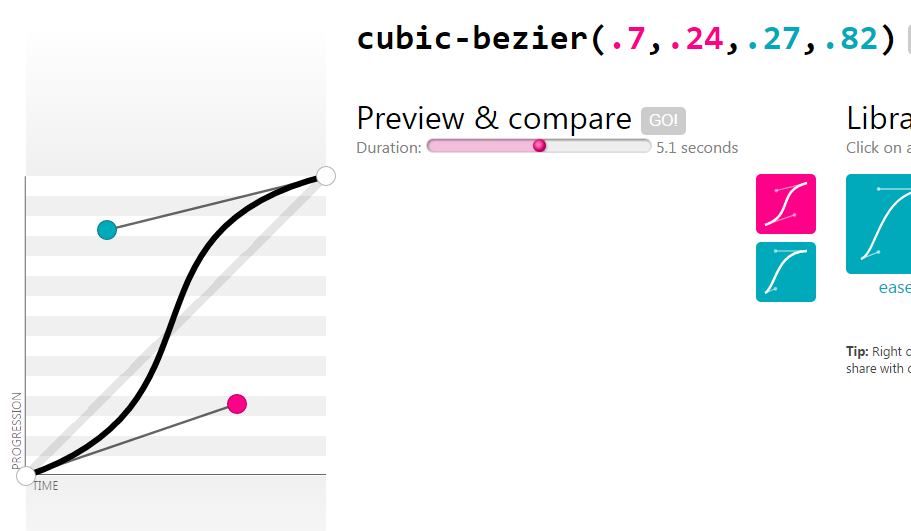

贝塞尔曲线，通俗的说就是描述物体运动(变化的情况)，物体从a--b是先加速再减速还是一直加速

这就是一根简单的贝塞尔曲线，它可以直观描述物体运动的变化情况

在android中动画的类型还是蛮多的，下面描述下插值器是怎么使用的

startAnimator = ValueAnimator.ofFloat(0.0f , 1.0f);
startAnimator.setDuration(600);
startAnimator.setRepeatMode(ValueAnimator.RESTART);
startAnimator.setRepeatCount(-1);
startAnimator.setInterpolator(new LinearInterpolator());
startAnimator.addUpdateListener(new AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator animation) {
// TODO Auto-generated method stub
float fraction = animation.getAnimatedFraction();
setPoints(fraction);
lsp=buildCloseSmoothPath(listPoints);
lsp1=buildCloseSmoothPath(listPoints1);
lsp2=buildCloseSmoothPath(listPoints2);
lsp3=buildCloseSmoothPath(listPoints3);
}
});

//监听动画的各种状态，开始，结束等等

startAnimator.addListener(new AnimatorListener() {

@Override
public void onAnimationStart(Animator animation) {
// TODO Auto-generated method stub
}
@Override
public void onAnimationRepeat(Animator animation) {
// TODO Auto-generated method stub
resetPointOffRadio();
}
@Override
public void onAnimationEnd(Animator animation) {
// TODO Auto-generated method stub
}
@Override
public void onAnimationCancel(Animator animation) {
// TODO Auto-generated method stub
}
});

这里面有个线性的插值器，也就是说我们得到的是均匀变化的没有加速度的

2：需要了解andorid里面的一些常用工具类

paint,path,canvas

因为我们话的时候都是通过canvas去绘制的，paint是画笔，我们画出来的东西跟画笔是有关系的，像颜色，粗细等

一般的paint的初始化都是

 Paint paint_blue = new Paint();
 paint_blue.setColor(Color.BLUE);
 paint_blue.setStyle(Style.STROKE);
 paint_blue.setStrokeWidth(10);

  setAntiAlias: 设置画笔的锯齿效果。
   setColor: 设置画笔颜色
   setARGB:  设置画笔的a,r,p,g值。
   setAlpha:  设置Alpha值
   setTextSize: 设置字体尺寸。
   setStyle:  设置画笔风格，空心或者实心。
   setStrokeWidth: 设置空心的边框宽度。
   getColor:  得到画笔的颜色
   getAlpha:  得到画笔的Alpha值。

canvas是画笔

path是路径的意思，你画个不规则的图形可能就需要用到它，他能连接你给定的顶点，连接起来就是封闭的图形了

3:3d动画，opengl 2.0及更高版本是必须抓握的，opengl2.0之后都是可编程管线的，这里面你可以去完成一些丰富的功能

由于opengl 绘制部分是在gpu里面完成的，数据的初始化部分依然是在cpu里面完成的，屏幕上的一个点就是一个像素，那么我们在opengl当中怎样去绘制一个点了，我们知道像素是具备A,R,G,B等相关的属性的，屏幕能够展现出五彩斑斓的效果，这就设计到我们怎么样颜色，顶点坐标等相关的信息从CPU送到GPU,这里面从涉及到数据的初始化，数据从应用程序到顶点着色器--片源着色器，然后是怎么渲染到屏幕上的，总之就是opengl编程的glsl语言，shader编程了

有了上面的一些基本知识就能画出一些简单的图形，设计一些简单的动画

总结一下上面的几个主要类

View,Drawable,GLSurfaceView,Paint,Path,插值器等

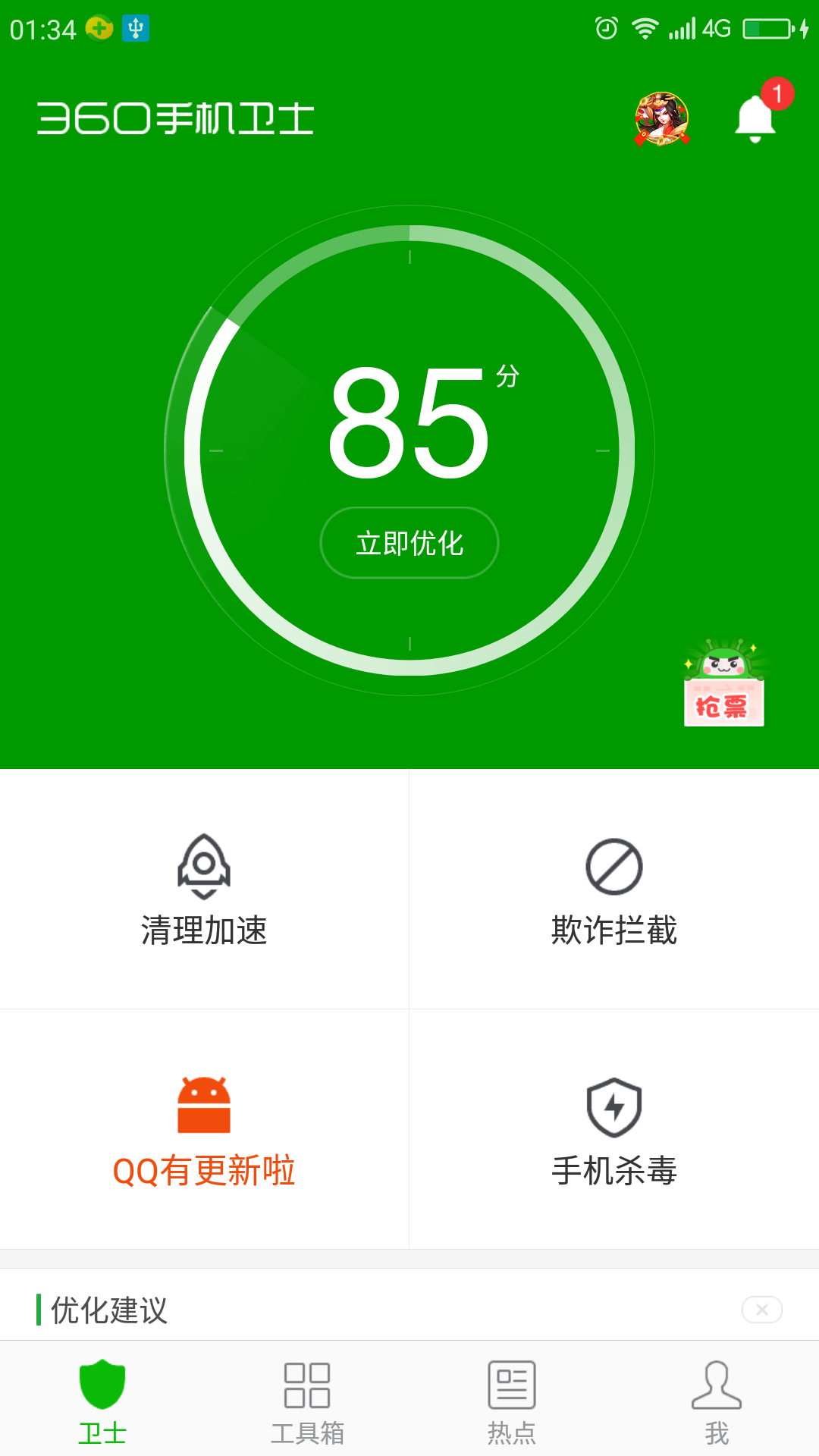

下面就介绍下具体的实例

上面的这个动画我们就可以将他拆分，我们可以在程序中设计多个画笔，将不同的部分分开来绘制

我们都知道由于动画每时每刻都在绘制(invalidate),那么肯定是很耗性能的，因此我们需要注意measure,layout,draw的时间

也就是说我们需要绘制的时候才去调用invalidate,这个时候才会去调ondraw方法，同时我们应该尽量的开启硬件加速，这样绘制的只是脏区域，而不是全部重新绘制

一句话也就是动画里面的几个常用类

View,Drawable,Paint,Path,ValueAninmatior,插值器

3D里面这次就是贴一些代码

加载着色器

public static int loadShader(int shaderType, String source) {
int shader = GLES20.glCreateShader(shaderType);
if (shader != 0){
GLES20.glShaderSource(shader, source);
GLES20.glCompileShader(shader);
int[] compiled = new int[1];
GLES20.glGetShaderiv(shader, GLES20.GL_COMPILE_STATUS, compiled, 0);
if (compiled[0] == 0) {
android.util.Log.e("Compile error ",GLES20.glGetShaderInfoLog(shader));
android.util.Log.d("source",source);
GLES20.glDeleteShader(shader);

shader = 0;
}
}
return shader;
}

创建一个program

public static int createProgram(String vertexSource, String fragmentSource){
int vertexShader = loadShader(GLES20.GL_VERTEX_SHADER, vertexSource);
if (vertexShader == 0){
return 0;
}
int pixelShader = loadShader(GLES20.GL_FRAGMENT_SHADER, fragmentSource);
if (pixelShader == 0)
{
return 0;
}

int program = GLES20.glCreateProgram();
checkGlError("garbage");
if (program != 0){
GLES20.glAttachShader(program, vertexShader);
checkGlError("glAttachShader");
GLES20.glAttachShader(program, pixelShader);
checkGlError("glAttachShader");
GLES20.glLinkProgram(program);
int[] linkStatus = new int[1];
GLES20.glGetProgramiv(program, GLES20.GL_LINK_STATUS, linkStatus, 0);
if (linkStatus[0] != GLES20.GL_TRUE){
android.util.Log.e("Link error",GLES20.glGetProgramInfoLog(program));
GLES20.glDeleteProgram(program);
program = 0;
}
}
return program;
}
