Canvas基础篇：路径绘制

路径绘制
结语

路径绘制

在之前的文章 Canvas基础篇：绘制矩形中，讲述了如何绘制矩形。本篇文章将讲述如何通过路径绘制图形，包括路径绘制模式和常用API。

路径绘制模式

矩形绘制时，分为边框矩形 strokeRect() 、填充矩形 fillRect() 、清除矩形 clearRect() 三种模式。相比于矩形绘制，路径绘制只有边框模式stroke() 和填充模式 fill() 两种，其具体差别在后面的描述中会详细讲解。

路径绘制四步走：

使用 beginPath() 新建一条路径，并使用 moveTo(x, y) 确定绘图起点的横/纵坐标。
使用画图API去绘图，如linrTo(x, y)绘制一条直线，具体的绘图API在之后的文章中会详细介绍。
使用 closePath() 封闭路径，该步骤可以省略，具体情形在后面会详细介绍。
使用边框模式stroke() 或填充模式 fill() 渲染图形。

beginPath()

beginPath()用来新建一条路径，生成之后，图形绘制命令被指向到路径上生成路径。我们可以看以下两个示例：

不加beginPath()的代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>不带beginPath绘图</title>
</head>

<body>
    <canvas id="canvas" width="400" height="400"></canvas>
    <script>
        const canvas = document.getElementById('canvas');
        const ctx = canvas.getContext('2d');

        // 绘制第一个矩形
        ctx.rect(50, 50, 100, 100);
        ctx.fillStyle = 'red';
        ctx.fill();

        // 绘制第二个矩形
        ctx.rect(200, 50, 100, 100);
        ctx.fillStyle = 'green';
        ctx.fill();
    </script>
</body>

</html>

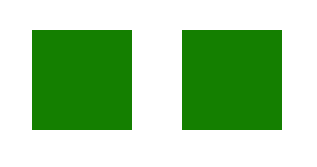

不加beginPath()的效果预览

不加beginPath()
在代码中，我们为两个矩形分别设置了red和blue两个不同fillStyle，但实际绘制中，两个矩形都是使用的green。其原因就是，没有加beginPath()，导致Canvas认为两个矩形是在同一绘制路径中，存在相同属性就会覆盖。下面我们来看看使用beginPath()的效果：

加beginPath()的代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>带beginPath的绘图</title>
</head>

<body>
    <canvas id="canvas" width="400" height="400"></canvas>
    <script>
        const canvas = document.getElementById('canvas');
        const ctx = canvas.getContext('2d');

        // 绘制第一个矩形
        ctx.beginPath();
        ctx.rect(50, 50, 100, 100);
        ctx.fillStyle = 'red';
        ctx.fill();

        // 绘制第二个矩形，使用 beginPath()
        ctx.beginPath();
        ctx.rect(200, 50, 100, 100);
        ctx.fillStyle = 'green';
        ctx.fill();
    </script>
</body>

</html>

加beginPath()的效果预览

加beginPath()
从上图可以看出，两个矩形各自使用自己的属性，为两个独立的图形，互不干扰。

closePath()

closePath()通过绘制一条从当前点到开始点的直线来闭合图形。上述两个示例中，大家可能发现了，我在使用beginPath()后，并没有使用closePath()，这是为什么呢？因为closePath()在绘图中并不是必须的，主要有以下两种情形：

图形已经闭合了，即当前点为开始点，该函数什么也不做，可以省略。
当我们调用 fill() 时，所有没有闭合的形状都会自动填充闭合，所以你需要再调用 closePath() ，也可以省略。

fill()

fill()通过填充路径的内容区域生成实心的图形，下面我们可以通过绘制一个三角形，来体会fill()的实际效果：

fill绘制三角形代码示例

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>fill绘制三角形</title>
</head>

<body>
  <canvas id="canvas" width="400" height="400"></canvas>
  <script>
    const canvas = document.getElementById('canvas');
    const ctx = canvas.getContext('2d');
    ctx.beginPath();
    ctx.moveTo(50, 50)
    ctx.lineTo(50, 100)
    ctx.lineTo(100, 100)
    ctx.fill();
  </script>
</body>

</html>

fill绘制三角形效果预览

fill绘制三角形
从上述代码和效果图中，我们可以看出：代码并没有添加 closePath() ，但 fill() 自动填充路径的内容区域，生成了一个实心三角形。

stroke()

stroke()通过线条来绘制图形轮廓，我们可以通过绘制一个三角形，来体会stroke()的实际效果：

不带closePath()的代码示例

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>stroke绘制三角形-不带closePath</title>
</head>

<body>
  <canvas id="canvas" width="400" height="400"></canvas>
  <script>
    const canvas = document.getElementById('canvas');
    const ctx = canvas.getContext('2d');
    ctx.beginPath();
    ctx.moveTo(50, 50)
    ctx.lineTo(50, 100)
    ctx.lineTo(100, 100)
    ctx.stroke();
  </script>
</body>

</html>

不带closePath()的效果预览

不带closePath
从上图可以看到，页面中只有两条折线，并没有形成三角性。

带closePath()的代码示例

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>stroke绘制三角形-带closePath</title>
</head>

<body>
  <canvas id="canvas" width="400" height="400"></canvas>
  <script>
    const canvas = document.getElementById('canvas')
    const ctx = canvas.getContext('2d')
    ctx.beginPath();
    ctx.moveTo(50, 50)
    ctx.lineTo(50, 100)
    ctx.lineTo(100, 100)
    ctx.closePath()
    ctx.stroke()
  </script>
</body>

</html>
