74HCT4051多路选择器(分配器)驱动仿真

1、74HC4051介绍

74HCT4051 是一款单刀八掷模拟开关 (SP8T)，适用于模拟或数字 8:1 多路复用器/多路分解器应用。该开关具有三个数字选择输入（S0、S1 和 S2）、八个独立输入/输出 (Yn)、一个公共输入/输出 (Z) 和一个数字使能输入 (E)。当 E 为高电平时，开关关闭。输入包括钳位二极管。这使得可以使用限流电阻将输入连接到超过 Vcc 的电压。

74HCT4051主要应用于模拟复用和解复用、数字复用和解复用、信号门控。

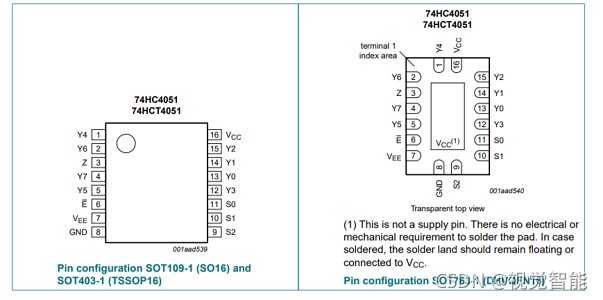

在这里插入图片描述

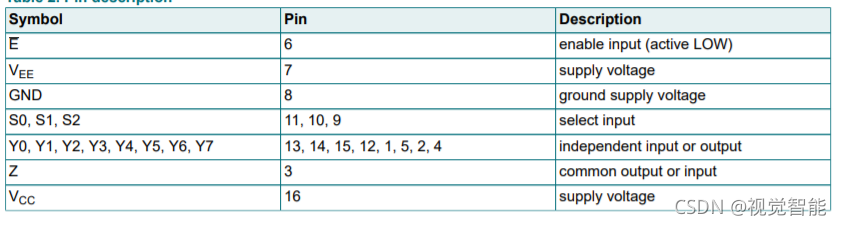

引脚功能如下：

在这里插入图片描述

真值表如下：

在这里插入图片描述

当引脚E为低电
