Arduino与Proteus仿真实例-DS3232高精度实时时钟驱动仿真

DS3232高精度实时时钟驱动仿真

1、DS3232介绍

DS3232是一款低成本温度补偿晶体振荡器 (TCXO)，具有非常精确的温度补偿集成实时时钟 (RTC) 和236 字节的电池供电 SRAM。此外，DS3232 集成了电池输入，并在设备的主电源中断时保持准确计时。晶体谐振器的集成提高了设备的长期精度，并减少了生产线上的零件数量。DS3232 可在商业和工业温度范围内使用，并采用行业标准的 20 引脚、300 密耳 SO 封装。
RTC 维护秒、分、小时、日、日期、月和年信息。对于少于 31 天的月份，月末的日期会自动调整，包括闰年的更正。时钟以 24 小时或 12 小时格式运行，并带有 AM/PM 指示器。提供了两个可编程的时间警报和一个可编程的方波输出。地址和数据通过 I2C 双向总线串行传输。精密温度补偿电压基准和比较器电路监控 VCC 的状态以检测电源故障、提供复位输出并在必要时自动切换到备用电源。此外，RST 引脚作为按钮输入进行监控，以产生 µP 复位。

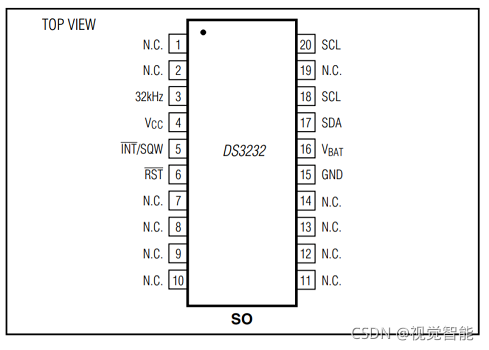

DS3232的引脚功能如下：

</

引脚序号	名称	描述
