并联电阻

当电阻器的两个端子分别连接到另一个或多个电阻器的每个端子时，电阻器被称为并联连接在一起。

1、概述

与之前的串联电阻电路不同，在并联电阻网络中，电路电流可以采用多个路径，因为电流有多个路径。 然后并联电路中的电阻器被归类为分流器。

由于电源电流流经有多条路径，因此流经并联网络中所有支路的电流可能不相同。 然而，并联电阻网络中所有电阻器上的电压降是相同的。 然后，并联电阻器两端有一个公共电压，这对于所有并联连接的元件都是如此。

因此，我们可以将并联电阻电路定义为电阻器连接到相同的两点（或节点）的电路，并且通过它具有多个连接到公共电压源的电流路径这一事实来识别。 然后，在下面的并联电阻示例中，电阻器 $R_1$ 两端的电压等于电阻器 $R_2$ 两端的电压，电阻器 $R_2$ 两端的电压等于 $R_3$ 两端的电压，并且等于电源电压。 因此，对于并联电阻网络，其给出为：

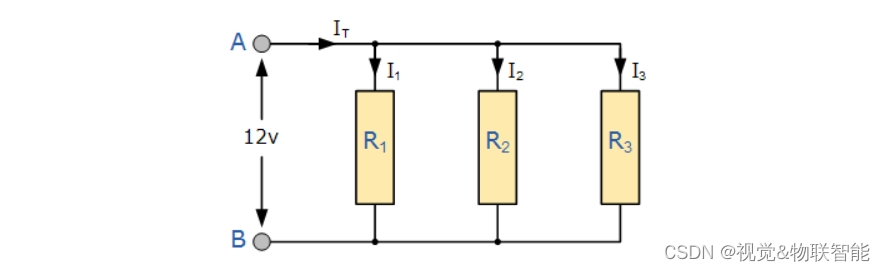

在下面的电阻并联电路中，电阻$R_1$、$R_2$和$R_3$都并联在$A$和$B$两点之间，如图所示。

并联电阻电路

在前面的串联电阻网络中，我们看到电路的总电阻 $R_T$
