在电源设计中尤其是初学者(没错,就是我)对于电源电路中的电阻、电感、电容的值还有芯片选型上存在各种问题。在范老板的帮助下,接触到了TI官网的WEBENCH功能,被其震撼到了。此处对其操作步骤总结一下。
步骤1:
打开TI官网。
步骤2:

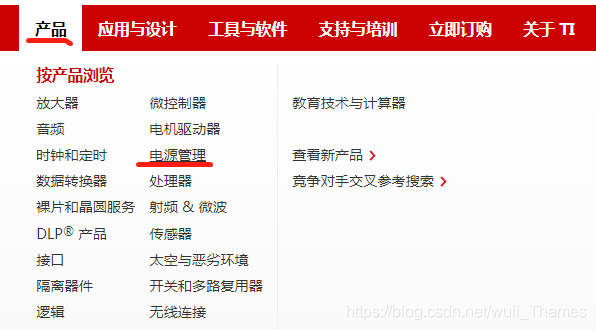

选在产品栏中的电源管理。
步骤3:

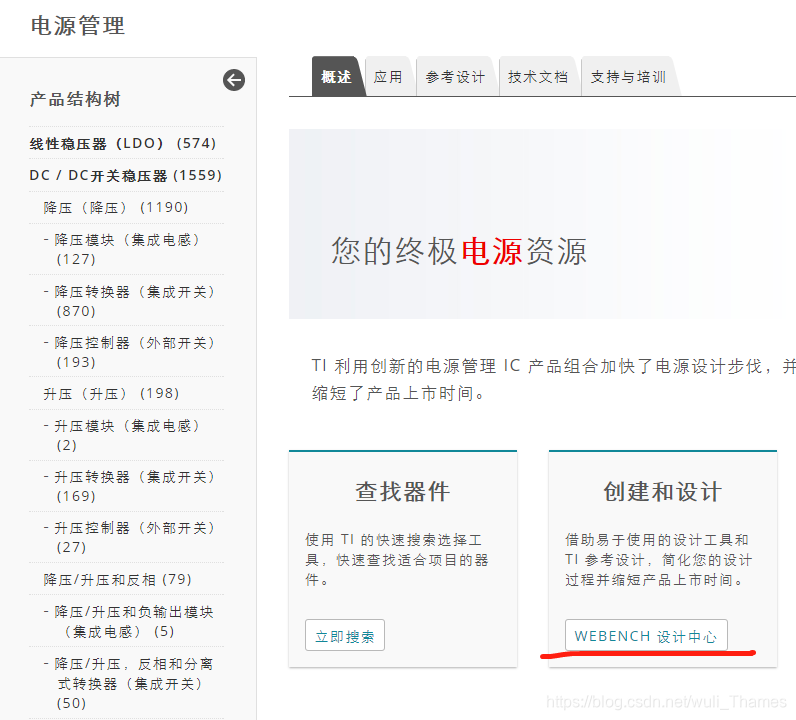

选择WEBENCH设计中心
步骤4:

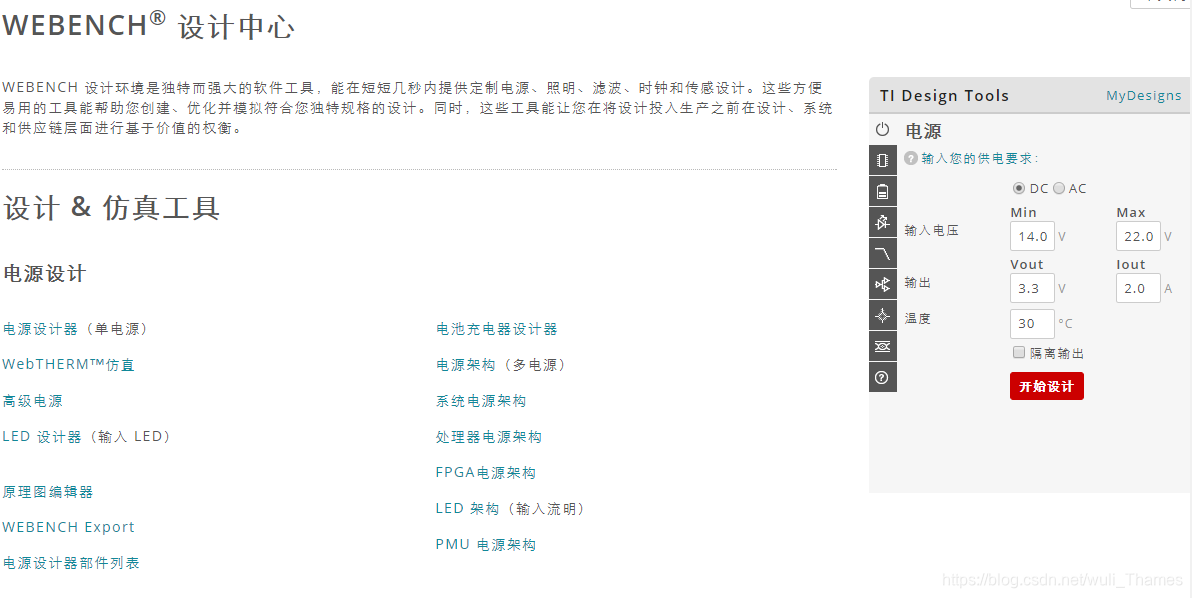

在TI Design Tools栏中输入你需要的输入电压、输出电压、输出电流、温度等,输入完成后点开始设计即可。
步骤5:
新网页上就会显示TI设计好的电路,电阻、电容、电感值都给出明确值。

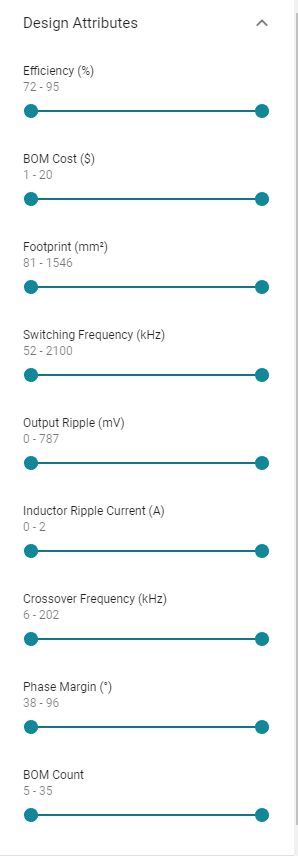

同时也可根据需要进行筛选。,下面的选项依次为:
效率
物料成本
所占面积
开关频率
输出纹波
电感纹波电流
交叉频率
相位裕度
物料个数
