这篇PLC编程教程，带你一步步入门PLC！

电力作业人员都知道，PLC的在工业生产和自动化发展中的应用越来越广泛，作为繁重的交流接触器配电柜和继电器控制柜的替代者，PLC具有体积小，反应快，能耗低，操作简单，维护方便，集中控制等优点。在实际的操作中，受到了广大电气人的喜爱，掌握PLC编程相关知识是电力作业人员的必备技能，但是还是有很多的电工师傅对于PLC编程教程不是很了解，甚至没有入门，其实想要入门学习PLC编程教程是很简单的。

为了能够更好的理解PLC控制过程，我们以最经典最简单的：电动机双重连锁正反转控制电路来分析说明，电动机控制电路图如下所示：

一，PLC工作电源的接入：PLC上有电源标识，按要求接入电源即可。

二，电动机双重连锁正反转PLC编程说明：

电路图中：SB1—停止按钮—X0—红按钮。

电路图中：SB2—正转按钮—X1—黄按钮。

电路图中：SB3—反转按钮—X2—蓝按钮。

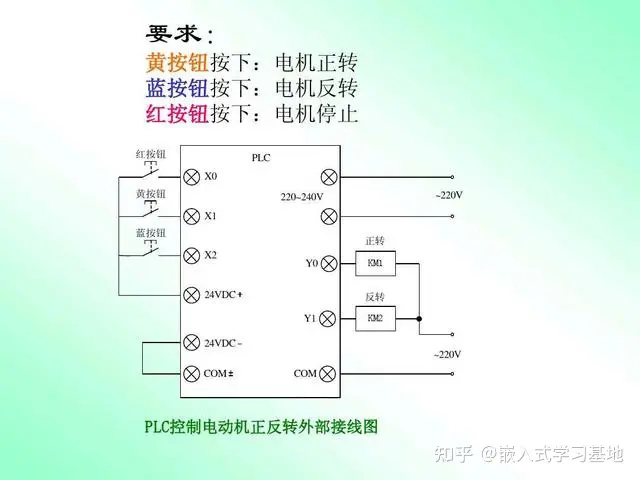

PLC外部接线图如下图所示：

三，PLC编程的工作逻辑（和电路图逻辑一样）。

系统的控制要求

按动黄按钮时：电机正转

①若在此之前电机没有工作，则电机正转启动，并保持电机正转；②若在此之前电机反转，则将电机切换到正转状态，并保持电机正转；

③若在此之前电机的已经是正转，则电机的转动状态不变。电机正转状态一直保持到有篮按钮或红按钮按下为止。按动蓝按钮时：电机反转

①若在此之前电机没有工作，则电机反转启动，并保持电机反转；②若在此之前电机正转，则将电机切换到反转状态，并保持电机反转；

③若在此之前电机的已经是反转，则电机的转动状态不变。电机反转状态一直保持到有黄按钮或红按钮按下为止。按下红按钮时：停止电机的转动

注：电机不可以同时进行正转和反转，否则会损坏系统

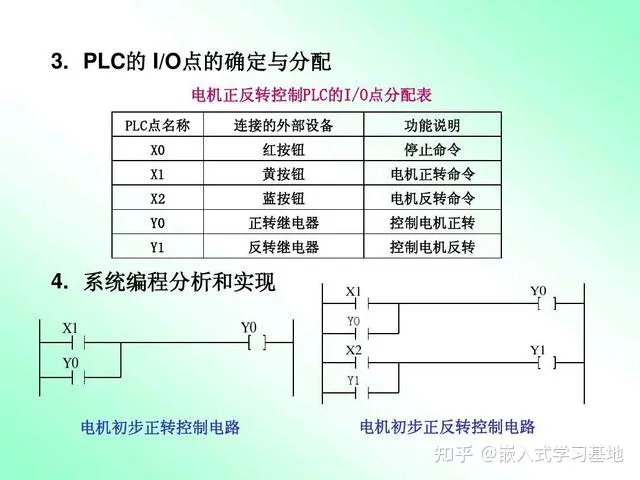

四，PLC的I／O点分配表及系统编程功能的逐步实现（熟练后可以直接写出来编程语言，不用一步步画和写）。

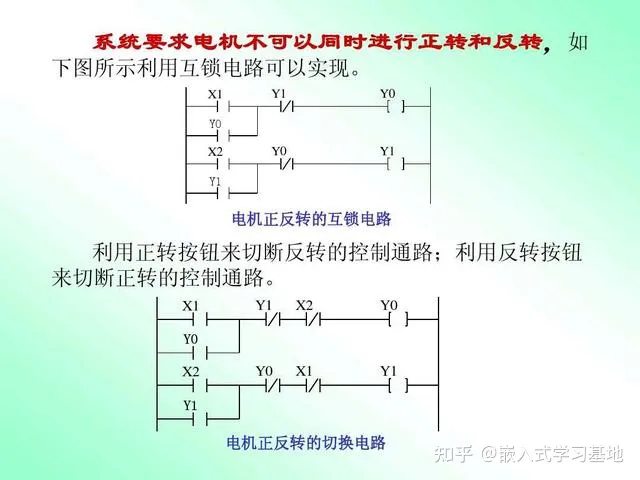

五，PLC编程的逐步实现。

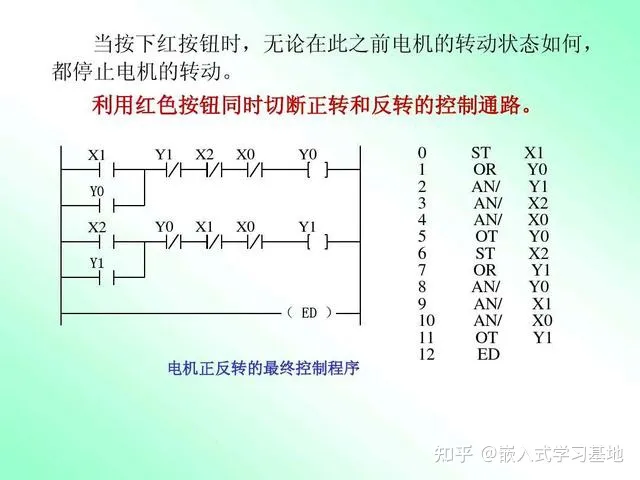

六，最终PLC双重联锁正反转控制程序完成，输入PLC程序运行即可。

以上仅为PLC编程教程入门篇，说的不合适的地方还请见谅！PLC是电力作业人员的基本技能之一，入门简单，精通却不容易，需要坚持学习，不断练习，欢迎关注，一起交流学习电气电工知识！
