Tecplot导入Excel数据

Tecplot支持一定格式的Excel数据，使用Tecplot提供的Excel宏就可以方便地进行导入，具体方法如下：

1.首先确认自己的Excel是否开启“开发工具”功能，MS Office Excel在文件->选项中打开”开发工具“选项卡，如果是WPS一般需要在官网下载宏包，然后以相似的操作开启开发工具选项卡。

MS Office Excel开启开发工具选项卡

2.找到Tecplot安装目录下的”util\excel\RunTecplot5.xla“文件，双击运行，安全声明中选择启用宏。这样就会在任务栏里多出来一个加载项的选项卡，Excel宏就算加载成功。

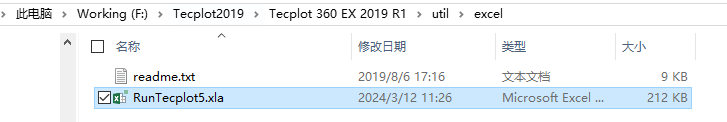

安装目录下找到RunTecplot5.xla

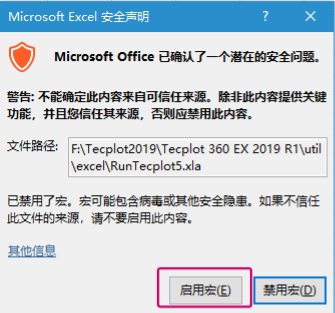

启用宏

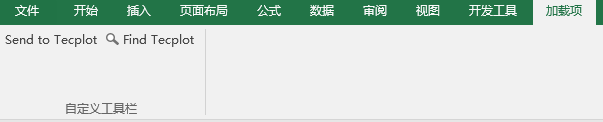

加载成功

3.在使用之前Excel需要知道Tecplot的安装位置，因此单击选项卡里的”Find Tecplot“，在打开的页面中把路径切换到Tecplot安装目录，在bin路径下找到Tecplot可执行文件，即”tec360.exe“，然后点击确定。到这一步就算配置完毕，可以开始使用了。

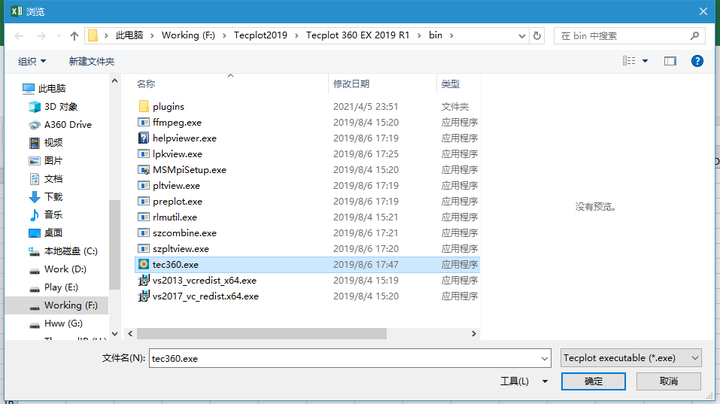

在Tecplot安装目录下找到tec360.exe

4.第一种数据类型，XY曲线，即第一列为自变量，第二乃至后面的列为因变量，选择需要导入Tecplot的数据区域，然后点击加载项中的”Send to Tecplot“，数据便导入Tecplot中。

数据的第一行一般为变量名称，如果不是变量名称（也就是选择的全部为数据部分），那么Tecplot会自动添加变量名”V1“、”V2“等。

Excel选择数据的时候可以选中左上角的单元格，然后按“Ctrl+Shift+方向键右”以及“Ctrl+Shift+方向键下”，就会向最右以及最下连续选中，也可以按”Ctrl+A“全选。

选择数据

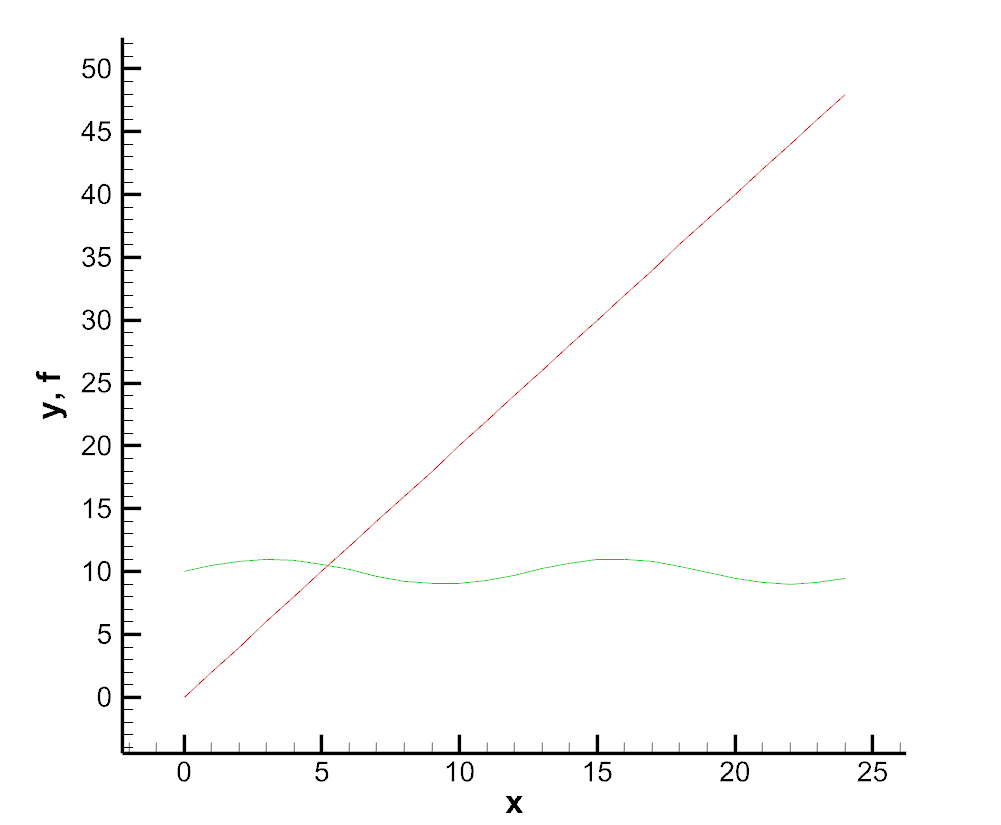

数据导入成功

此时数据是存储在内存中的，如果想把数据按照Tecplot格式写出，方便下次读取，可以在Tecplot的File->Write Data中写出，推荐使用.plt格式。

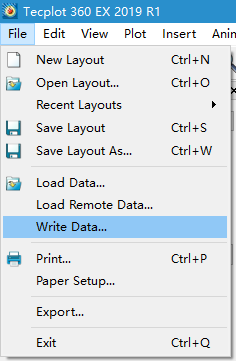

写出数据

5.第二种数据类型是二维云图形式，左上角单元格为空，第一行为横坐标（x），第一列为纵坐标（y），中间的数据是对应点处的函数值f(x,y)。导入Tecplot后即可作二维云图。同样需要写出数据的话可以用Fiel->Write Data功能。

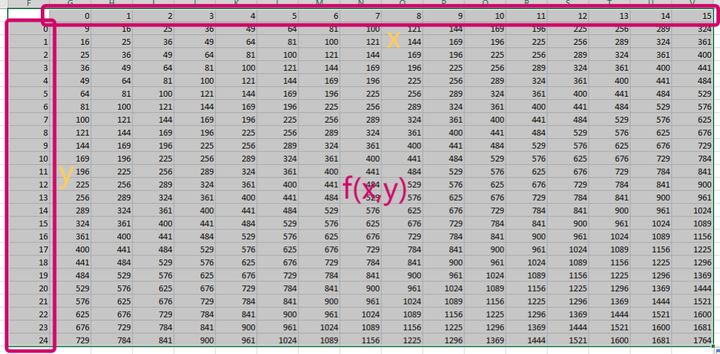

二维数据格式

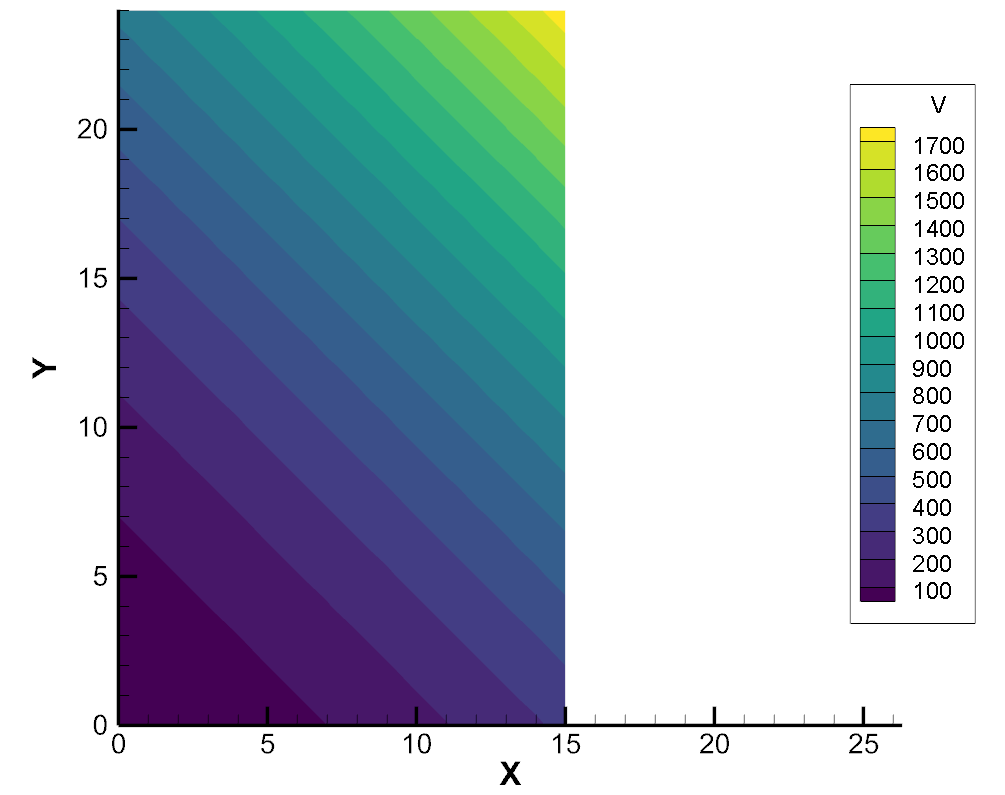

二维云图

散点图，用颜色和大小表示数据值的大小

Tecplot狭隘的说是流体力学后处理软件，但它实际上是一个数据可视化软件，不局限于流场显示。

Excel可以作的图Tecplot大部分也可以，并且Tecplot可以详细的设置每个要素，比如标题、坐标轴、刻度线、数字的小数位数、对数坐标、背景、边框等，最主要的是它还可以进行强大的数据处理，基本的如加减乘除乘方运算，高级的还可以进行条件运算，积分，快速傅里叶变换，数据插值等。
