UFS协议-Security

在块设备中，擦除数据的代价是很大的，大部分的设备都对该操作进行了优化。擦除操作不会立即进行物理删除，只是在逻辑上将数据进行删除，删除的数据很容易就被恢复了，数据的安全尤为重要了。

数据结构

了解 UFS 的数据安全之前，先了解一下UFS设备内部的数据格式。

暂时无法在飞书文档外展示此内容

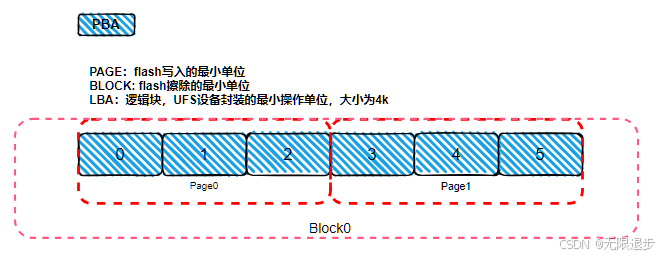

1. Page：flash实际可以写入的最小大小

2. Block：flash实际可以擦除的最小大小

3. PBA：物理块，UFS协议规定的最小操作的大小，为4K。

LBA就是主机可以操作的地址，在UFS设备内部是使用一个映射表映射管理LBA与PBA。

删除操作

Descriptor

删除数据相关的描述符。

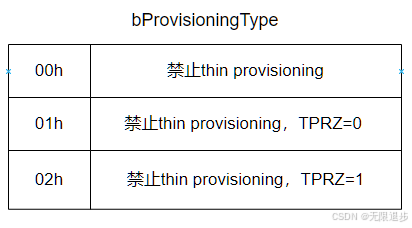

1. bProvisioningType：决定UNMAP具体行为的，00h表示每一个逻辑块都有固定映射的物理块，再UFS设备中一般不会使用00h。



2. bSecureRemovalType：决定Purge的具体行为

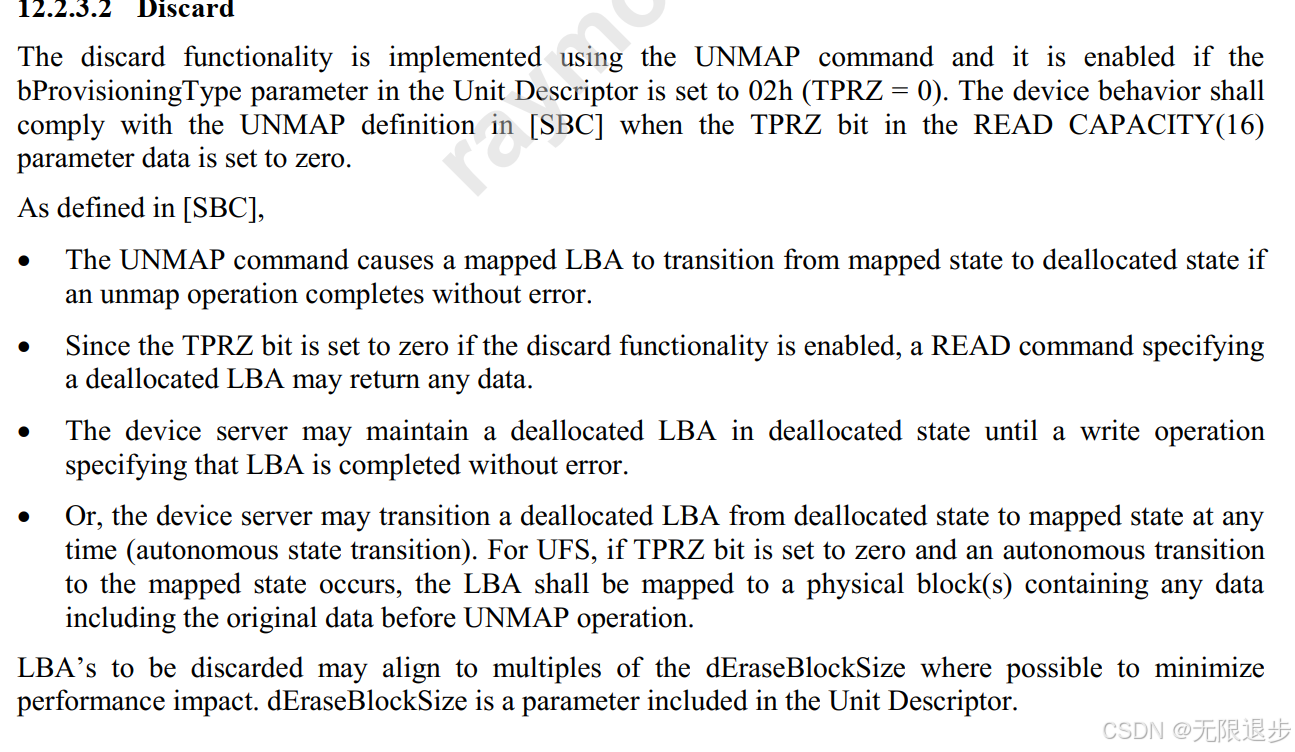

Discard

会将 LBA 与 PBA 解映射，LBA 可能会随机的与任何一个 PBA 映射，因此 Discard 之后，再次访问该逻辑块会读取到随机的数据，包括原数据。

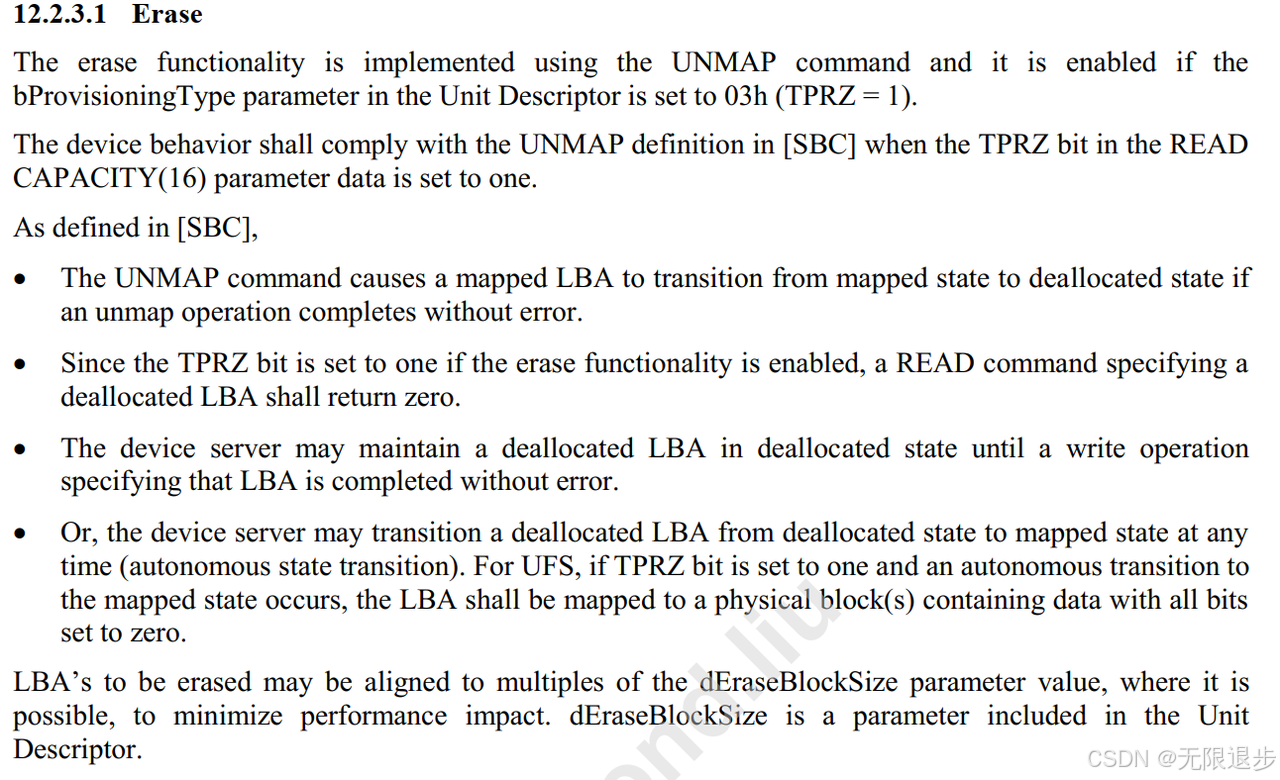

Erase

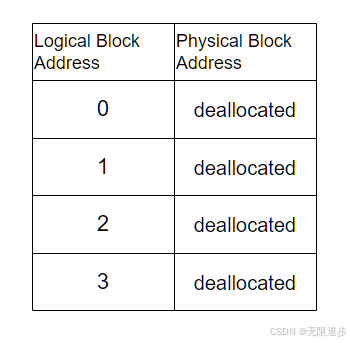

也是进行解映射，但是 LBA 会再与一个空的 PBA 进行映射，所以总会访问到'0'。

Purge

上述的两个操作都没有进行物理上的擦除，Purge 就是真正意义上的物理擦除。

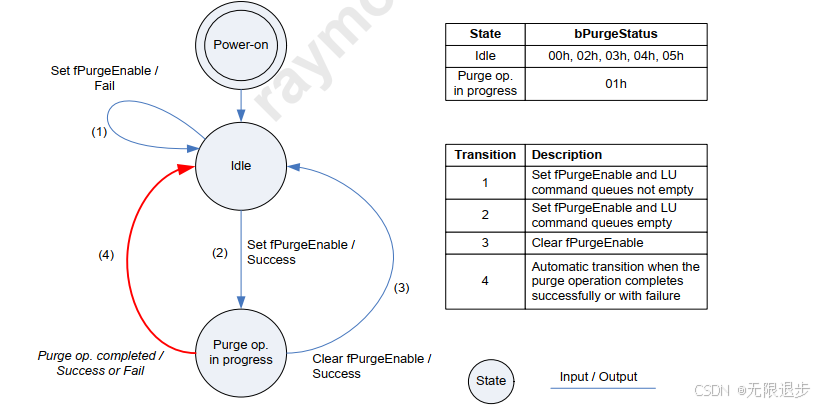

Purge 是通过设置 Attributes and Flags 实现的，使用 Query Requrst UPIU 。

1. fPurgeEnable flag ：只写易失性标志，上电或复位后置零。当此标志等于1时，启用 purge 操作，否则禁用。该标志只能在所有逻辑单元的命令队列为空时设置。当操作完成或出现错误情况时，UFS设备会自e动清除此标志。主机可以清除此标志以中断正在进行的 purge 操作。

2. bPurgeStatus attribute ：

   1. 00h：空闲 (禁用清除操作)

   2. 01h：正在进行purge操作

   3. 02h：主机提前停止purge操作

   4. 03h：purge操作成功完成。

   5. 04h：purge操作失败，原因是逻辑单元队列不空

   6. 05h：purge操作失败

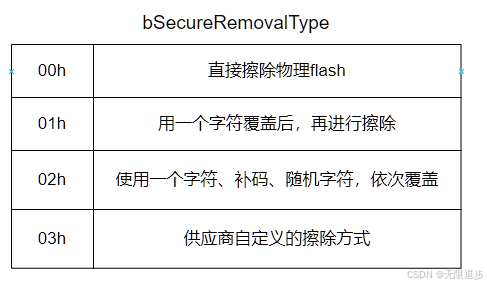

3. bSecureRemovalType ：

   1. 00h ：直接擦除物理flash

   2. 01h ：用一个字符覆盖后，再进行擦除

   3. 02h ：使用一个字符、补码、随机字符，依次覆盖

   4. 03h ：供应商自定义的擦除方式

通过 fPurgeEnable 写 '1' 启用 purge 操作，通过读取 bPurgeStatus ，获取 purge 执行的结果。

Wipe Device

主机通过发送FORMAT UNIT命令格式化逻辑单元（RPMB LU除外）。不过，对那些写保护的逻辑单元，FORMAT UNIT命令会失败。FORMAT UNIT的命令对象是Device well know LU，它格式化除RPMB之外所有无写保护的逻辑单元。

FORMAT UNIT会切断逻辑块到物理空间的映射。但如果要让数据彻底从设备上清除，UFS设备还需要执行Purge操作，这样数据才能彻底删除。

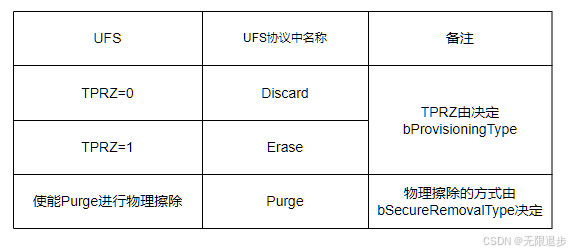

总结

所有的删除操作都是解映射，实际的擦除操作都需要进行 purge 操作才可行。

Data Protection

通过配置unit Desriptor 的 bLUWriteProtect ，可以在逻辑单元（LU）级别定义保护模式

bLUWriteProtect parameter

1. 00h ：逻辑单元不受写保护

2. 01h ：逻辑单元上电写保护，通过重新上电或硬件复位可以清除

3. 02h ：逻辑单元永久写保护，开启后不可改变

fPermanentWPEn flag ：启用上电写保护，置 '1' 时才会使永久写保护的LU不可写，只写一次，设置后能再改变

fPowerOnWPEn flag ：启用上电写保护，置 '1' 时才会使上电写保护的LU不可写，重新上电或硬件复位会清零
