GB28181学习（八）——历史视音频的回放

要求

• 采用SIP协议实现会话；
• 采用SIP扩展协议INFO方法的消息体携带视音频回放控制命令；
• 采用RTP/RTCP实现媒体传输；
• 媒体回放控制命令引用MANSRTSP协议中的PLAY、PAUSE、TEARDOWN的请求消息和应答消息；
• 媒体流接收者可为SIP客户端、SIP设备（如视频解码器），媒体流发送者可为SIP设备、网关、媒体服务器；
• 应符合媒体流保活机制；

流程

录像回放的流程与实时点播类似，主要区别为INVITE请求时xml格式有差异：

• 实时点播

关于实时点播可查看：

实时点播（信令处理）：https://blog.csdn.net/www_dong/article/details/132950064
实时点播（数据处理）：https://blog.csdn.net/www_dong/article/details/133581370

注意：

• “t=0 0”中开始时间和结束时间均为0表示实时点播
• "s=Play“

static std::string CreateRealStreamSDP(const GB28181MediaContext& mediaContext)
{
    char str[500] = { 0 };
    pj_ansi_snprintf(str, 500,
                     "v=0\n"
                     "o=%s 0 0 IN IP4 %s\n"
                     "s=Play\n"
                     "c=IN IP4 %s\n"
                     "t=0 0\n"
                     "m=video %d RTP/AVP 96 98 97\n"
                     "a=recvonly\n"
                     "a=rtpmap:96 PS/90000\n"
                     "a=rtpmap:98 H264/90000\n"
                     "a=rtpmap:97 MPEG4/90000\n"
                     "y=001\n",
                     mediaContext.GetDeviceId().c_str(),
                     mediaContext.GetRecvAddress().c_str(),
                     mediaContext.GetRecvAddress().c_str(),
                     mediaContext.GetRecvPort()
                    );
    return str;
}

• 录像回放

注意：

• “t=%lld %lld”中开始时间和结束时间为点播的开始时间和结束时间
• “s=Playback”

static std::string CreatePlayBackSDP(const GB28181MediaContext& mediaContext)
{
    char str[500] = { 0 };
    pj_ansi_snprintf(str, 500,
                     "v=0\n"
                     "o=%s 0 0 IN IP4 %s\n"
                     "s=Playback\n"
                     "c=IN IP4 %s\n"
                     "t=%lld %lld\n"
                     "m=video %d RTP/AVP 96 98 97\n"
                     "a=recvonly\n"
                     "a=rtpmap:96 PS/90000\n"
                     "a=rtpmap:98 H264/90000\n"
                     "a=rtpmap:97 MPEG4/90000\n"
                     "y=001\n",
                     mediaContext.GetDeviceId().c_str(),
                     mediaContext.GetRecvAddress().c_str(),
                     mediaContext.GetRecvAddress().c_str(),
                     mediaContext.GetPBStartTime(),
                     mediaContext.GetPBEndTime(),
                     mediaContext.GetRecvPort()
                    );
    return str;
}

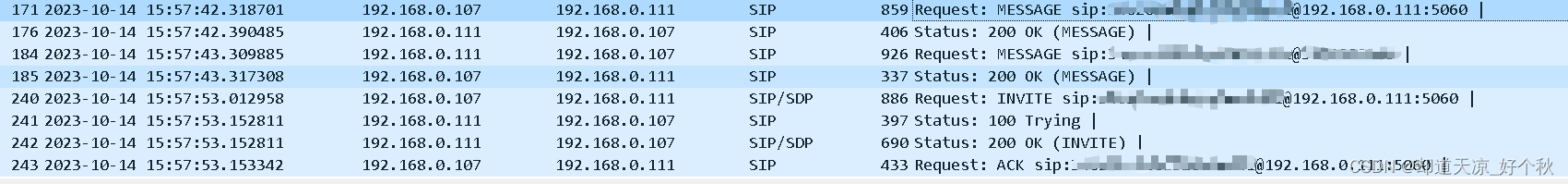

抓包

查看历史文件成功后，选中某一条记录，开始录像回放。

• 发送INVITE请求（107—>111）

INVITE sip:xxx@192.168.0.111:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.107:5060;rport;branch=xxx
Max-Forwards: 70
From: sip:xxx@192.168.0.107;tag=xx
To: sip:xxx@192.168.0.111
Contact: <sip:xxx@192.168.0.107:5060>
Call-ID: xxx
CSeq: xx INVITE
Allow: INVITE, ACK, BYE, CANCEL, UPDATE, PRACK  # 支持的方法
Supported: 100rel
Subject: xxx:xx,xxx:xx
Content-Type: application/sdp
Content-Length:   233

v=0
o=xxx 0 0 IN IP4 192.168.0.107
s=Playback                  # 请求方法
c=IN IP4 192.168.0.107
t=1697264152 1697266715     # 请求的开始时间和结束时间
m=video 36000 RTP/AVP 96 98 97
a=recvonly
a=rtpmap:96 PS/90000
a=rtpmap:98 H264/90000
a=rtpmap:97 MPEG4/90000
y=0100000001

• 接收INVITE请求响应（111—>107）

SIP/2.0 100 Trying
Via: SIP/2.0/UDP 192.168.0.107:5060;rport=5060;branch=xxx
From: <sip:xxx@192.168.0.107>;tag=xxx
To: <sip:xxx@192.168.0.111>
Call-ID: xxx
CSeq: 26500 INVITE
User-Agent: IP Camera
Content-Length: 0

• 接收INVITE响应（111—>107）

# 忽略头信息
...

v=0
o=xxx 1080 1080 IN IP4 192.168.0.111
s=Playback
c=IN IP4 192.168.0.111
t=0 0
m=video 15060 RTP/AVP 96
a=sendonly
a=rtpmap:96 PS/90000   # 为PS流
a=filesize:0
y=0100000001

• INVITE响应返回（107—>111）

ACK sip:xxx@192.168.0.111:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.107:5060;rport;branch=xxx
Max-Forwards: 70
From: sip:xxx@192.168.0.107;tag=xxx
To: sip:xxx@192.168.0.111;tag=xx
Call-ID: xx
CSeq: 26500 ACK
Content-Length:  0

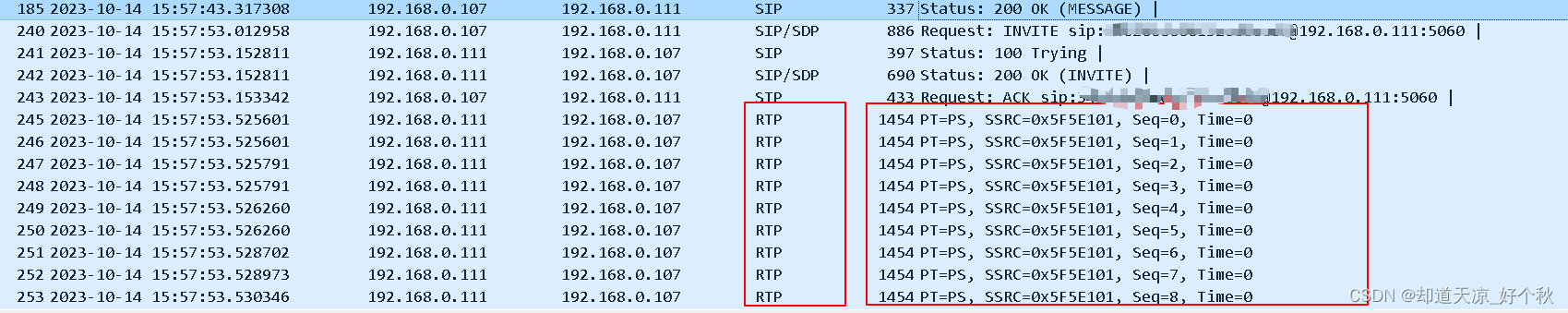

• 接收数据（111—>107）

设备端以RTP协议方式发送数据，数据的封装格式为PS。

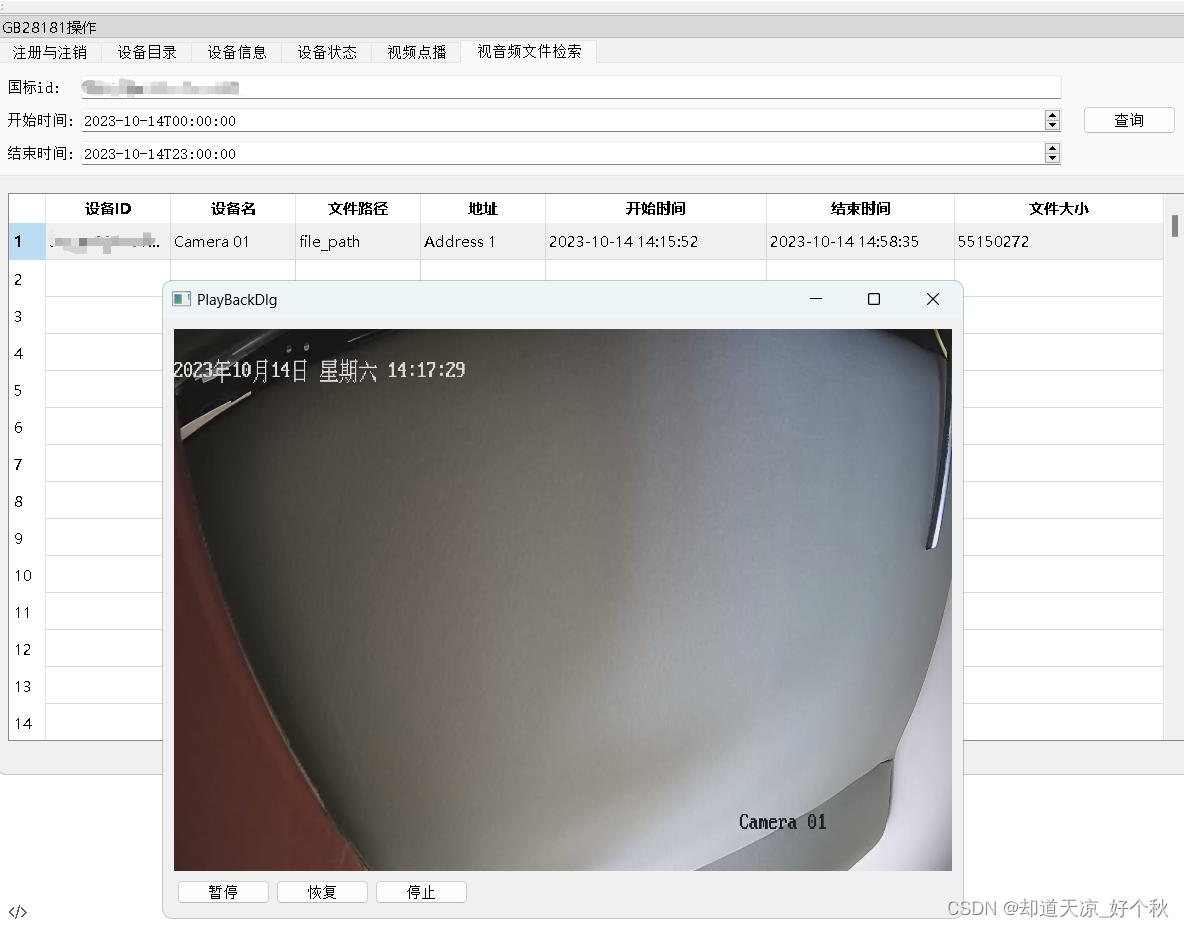

界面展示

历史视音频文件查询成功后，选中一条记录，右键选择录像回放，即可弹窗显示录像数据。
