一. 产品简介

ss528定制开发板是常州海图信息科技股份有限公司推出的一款基于ss528核心板设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。ss528集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。

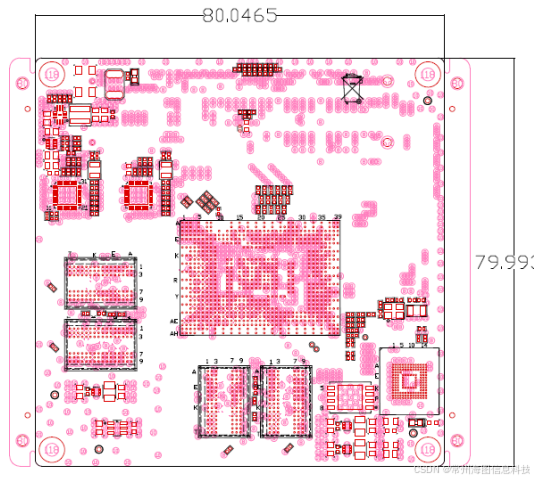

二、核心板概述

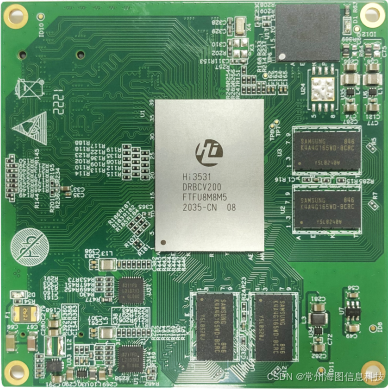

ss528 HDMI核心板是以华为海思 Hi3531DV200 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。芯片集多种优势于一身，支持 3D 去噪、图像增强、动态对比度增强处理功能，支持视频、图形输出抗闪烁处理，支持视频 1/15～16x 缩放等功能。H.264/H.265 编码可同时支持8x1080p@30fps H.265/H.264编解码，支持CBR/VBR/FIXQP/AVBR/QPMAP五种码率控制模式，输出码率高达20Mbps，支持感兴趣（ROI）编码。支持de-interlace、锐化、3D去噪、动态对比度增强、马赛克处理等前、后处理，支持视频、图形输出抗闪烁处理，支持8个区域OSD叠加。在音频方面，可以通过软件实现多协议语音编解码（G.711、G.726、ADPCM）。支持多种神经网络，1.2Tops运算性能，支持完整的API和工具链，人脸检测/识别、目标检测/跟踪等多种应用智能视觉引擎（IVE），支持目标跟踪，单精度/半精度浮点，特征向量比对。

SS528核心板内存为 DDR4*4 2GB，采用Flash Memory 大容量储存EMMC，容量为 8GB。3个单向I2S/PCM接口，2个输入，支持20路复合输入，1个输出，支持双声道输出。

SS528核心板支持8路mipi接口输入，提供多种通信接口，包括 2 路 USB2.0、1 路 USB3.0、1 路 10M/100M/1000Mbps 网络接口（LAN）、2 路 RS232 串口、1 路 RS485 串口、1 路 PCIE 接口、2 路 SATA 接口、1 路 IR 接口和 1 路 JTAG 接口，方便与外部设备进行连接和数据交互。核心板具备音频接口，如 3.5mm 音频母座，支持 3 个单向 I2S/PCM 接口，可实现 20 路复合输入和双声道输出，满足音频处理需求。同时，它还拥有 TF 卡接口（SDIO3.0），支持 3.3/1.8V 电平，可用于存储扩展。提供多个 GPIO 接口，便于连接各种外部设备，实现灵活的控制和数据采集功能。

三、载板介绍

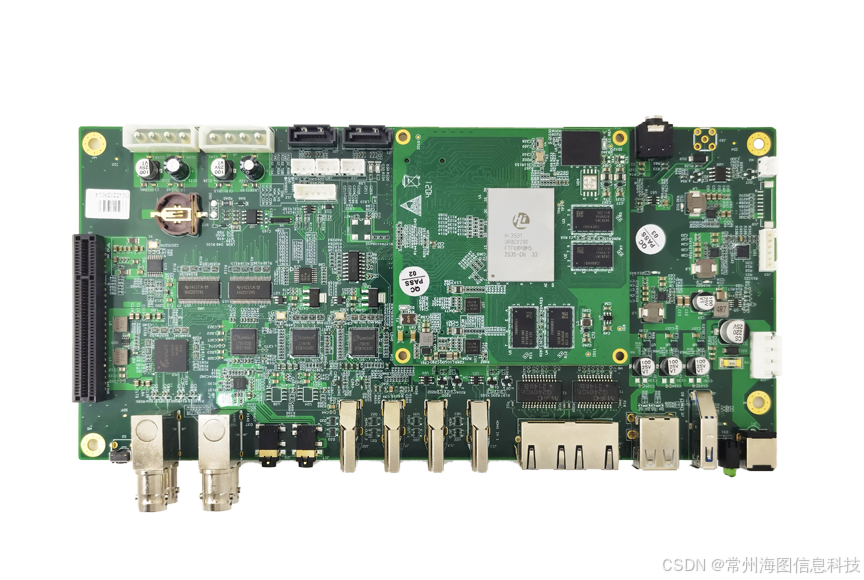

SS528核心板可适配不同的载板，让用户可以根据不同的需求设计接口。核心板与底板的连接采用高速连接器，防氧化能力更强，为信号传输提供高可靠性保证。以下是海图科技根据核心板开发的DVR.方案（SS528定制开发板方案）

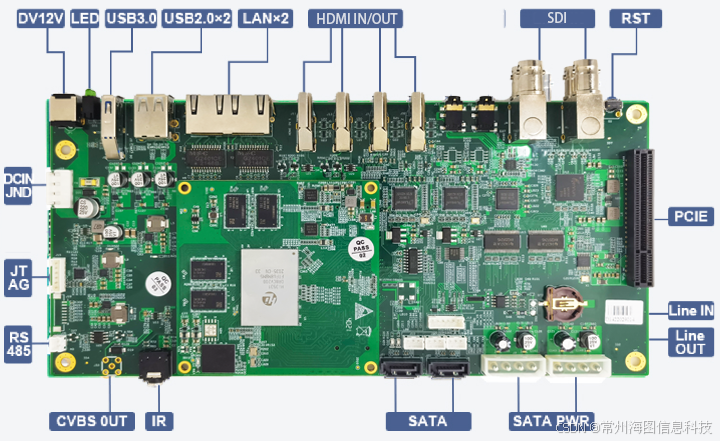

SS528包含以下功能特性：通过4个60pin BTB连接器（位号J22，J23，J24，J25）可以扩展视频AD输入接口；支持2个RJ45网络接口，支持100/1000Mbps全双工或半双工模式；支持1个USB3.0接口；支持2个USB2.0接口；支持1个PCIE2.0 X2接口；支持2个HDMI接口，其中一个为SS528内置HDMI输出口，另一个为 BT.1120 转 HDMI接口；支持1个RS232调试串口（通过J16 4pin接口接串口小板扩展），1200～ 115200bit/s 波特率；支持2个SATA3.0接口；支持1个JTAG调试口；支持模拟音频输入输出接口（通过外置Audio codec扩展）；支持1个VGA和1个CVBS接口。
