在开发基于MongoDB的GIS系统时，遇到OpenLayers瓦片加载偏移问题，行列号计算错误。原因是数据源投影设置错误，应设为EPSG3857而非EPSG4326。解决方案是调整Layer的source投影坐标系。注意，OpenLayers的View Projection设置为4326或3857不影响数据加载，但坐标单位不同，需要使用ol.proj.transform进行转换。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

背景

近期开发以MongoDB为基础的分布式地理数据管理平台系统，被要求做一个简单的demo给客户进行演示。于是笔者便打算向数据库中存储一部分瓦片数据，写一个简单的存取服务器，使用Openlayers客户端加载瓦片进行展示。本来是个挺简单的功能，可是谁曾想，“打了一辈子鹰，却被鹰啄瞎了眼”。在使用Openlayers客户端进行瓦片加载时，出现了加载的瓦片偏移、行列号不正确的问题。

问题描述

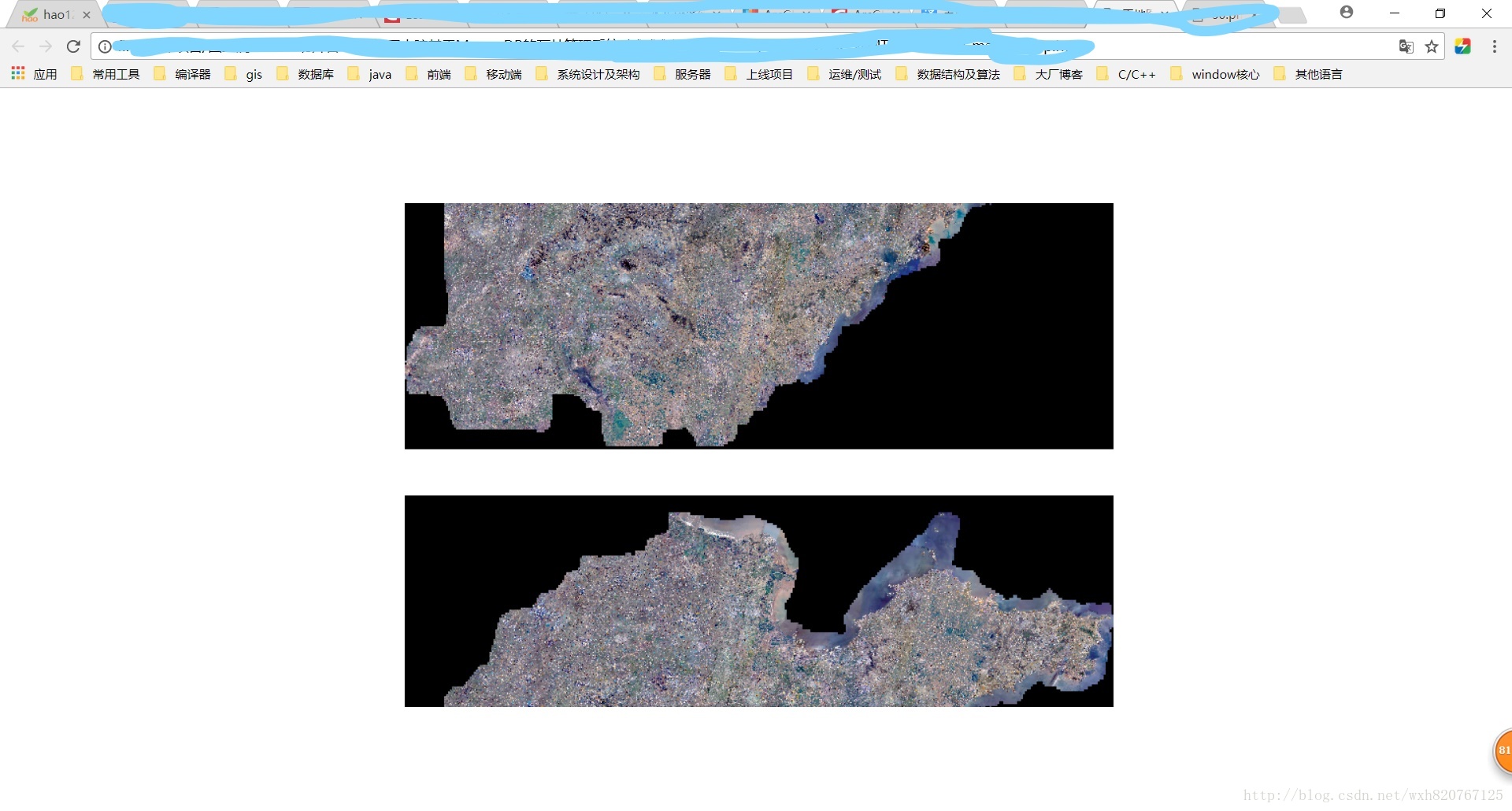

如图所示，地图出现了上下偏移的问题，并且，这些瓦片的实际行列号与当前Openlayers计算的行列号并不一致。

Arcgis Server切出的行列号分别是

上面一行瓦片是：104/50,105/50,106/50/107/50

下面一行瓦片是：104/49,105/49,106/49/107/49

Openlayers计算得到的行列号分别是

上面一行瓦片是：104/18,108/18,108/18/107/18

下面一行瓦片是：104/19,105/19,106/19/107/19
这里写图片描述

猜测及思路

看到行列号及瓦片的偏移，笔者的第一反应是切片方案存在问题。经过排查此次使用的ArcGIS Server采用的切片方案时Google切片方案（EPSG3857&#x
