capture打卡dsn文件显示配置信息没打开原理图

wxqfly2008

于 2024-04-04 07:47:53 发布

阅读量376

点赞数 4

文章标签： pcb工艺

本文链接：https://blog.csdn.net/wxqfly2008/article/details/137364740

版权

用户在求助中遇到问题，无法使用capture打开名为1.png的dsn文件，虽然显示了部分配置信息，但原理图未打开。文章寻求技术专家帮助解决与DesignVersion1.0相关的问题，涉及多个设置选项如HierarchyMode等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

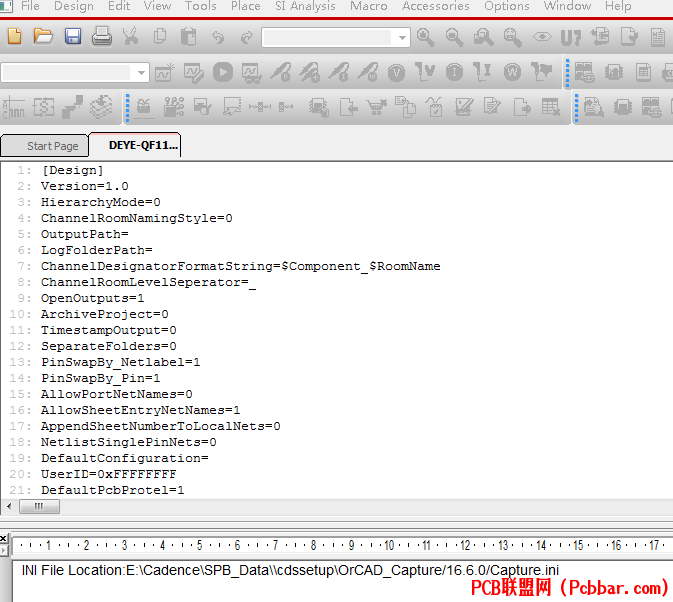

求助：capture打不开dsn文件，显示一些配置信息却没有打开原理图是什么原因？？请各位老师帮忙解决一下！！

[Design]
Version=1.0
HierarchyMode=0
ChannelRoomNamingStyle=0
OutputPath=
LogFolderPath=
ChannelDesignatorFormatString=$Component_$RoomName
ChannelRoomLevelSeperator=_
OpenOutputs=1
ArchiveProject=0
TimestampOutput=0
SeparateFolders=0
PinSwapBy_Netlabel=1
PinSwapBy_Pin=1
AllowPortNetNames=0
AllowSheetEntryNetNames=1
AppendSheetNumberToLocalNets=0
NetlistSinglePinNets=0
DefaultConfiguration=
UserID=0xFFFFFFFF
DefaultPcbProtel=1
DefaultPcbPcad=0
ReorderDocumentsOnCompile=1
NameNetsHierarchically=0
PowerPortNamesTakePriority=0
PushECOToAnnotationFile=1
