光纤光学内容

光纤基础内容

链接: link.

1、分贝：衡量光衰减的一个单位。分贝等于对光的透射率进行以10为底的对数的运算，然后乘以-10。

2、透过率：指经过光纤传输后，输出的光功率与输入的光功率之比

3、光纤通信优点：高速率、容量大、损耗低、抗电磁干扰（石英材料是绝缘体）、保密性好、体积小重量轻、原材料丰富、不怕腐蚀，耐高低温等

4、光纤：是介质圆柱光波导，没有传导电流，没有自由电荷，线性各向同性，充分约束光波的横向传输，并导引光波在其内部或者表面附近沿轴线方向向前传输（纵向实现长距离传输）

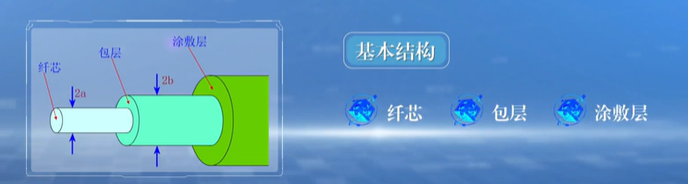

5、光纤的基本结构：由纤芯、包层、涂敷层构成。

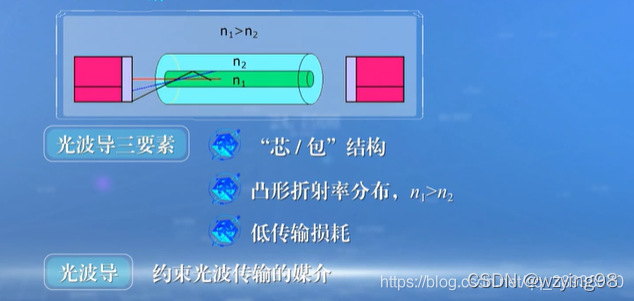

6、光波导的构成：（注意区分导波光）

n1是纤芯的折射率，n2是包层折射率

纤芯参入GeO2和P2O5可以增加折射率，参入B2O3可以降低折射率

7、光纤的分类（按用途分）：

（1）通信用光纤：用于光纤通信系统传输信号的光纤，要求低损耗、大容量、低色散、与系统元器件高效率耦合，稳定性等

（2）非通信用的光纤：要求具有高双折射，物理敏感性强以及具有非线性等

8、按纤芯折射率分布分类：

渐变折射率分布光纤在纤芯里，光纤的折射率是变化的，纤轴最高，纤壁最低，沿着纤轴向纤壁趋近时折射率逐渐减小，并且遵从g型折射率分布。g是折射率分布参数，当g趋向于无穷大为阶跃型折射率分布光纤，当g=2时是平方率折射率分布光纤或抛物吸纳折射率分布光纤，当g=1时为三角折射率分布光纤。

Δ是纤轴折射率与包层折射率的相对差，简称相对折射率差。

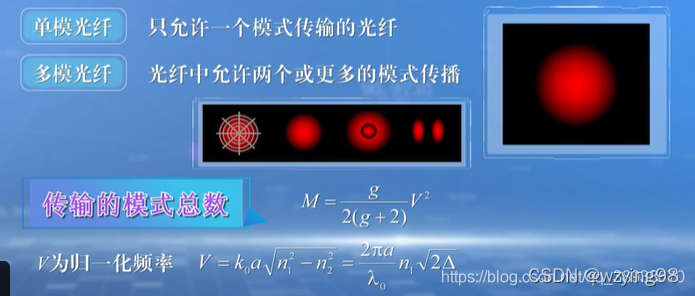

9、按光纤传输模式分类：

当V<2.405时将只允许传输一种模式，通过改变波长可以改变光纤的模式数目

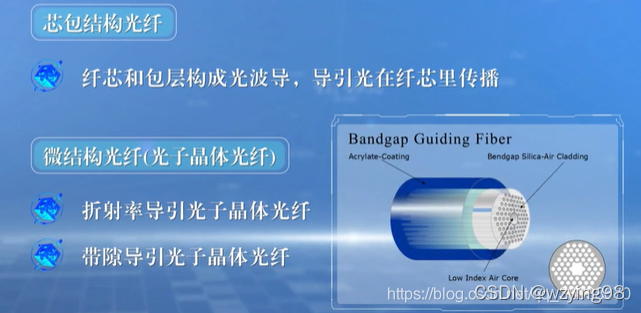

10、按光纤芯包结构分类：

11、光纤的制备工艺——管外法（适合准备均匀折射率分布光纤，且光纤损耗较高）
OVD，MCVD以及PCVD工艺需要预制棒熔缩，加温把空洞烧塌，从而得到真正实心的预制棒
预制棒法光纤制备工艺：流程为——》》清洗–》制棒–》拉丝–》筛选–》性能测试–》包装入库

12、光纤的制备工艺——管内法（在适应玻璃管的内壁沉积光纤的原材料）
适合制备复杂折射率分布的光纤，只对传输模式的纤芯的材料性能要求非常高，而包层特别是靠外面的包层材料要求并不高
纤芯可采用预制棒的工艺来制备，包层则可通过套棒的工艺实现
实心的预制棒实际上就是光纤的雏形，它的折射率的剖面和我们要得到的光纤是完全一样的；

13、光纤的制备工艺——拉丝与成缆
涂覆有自由涂覆与加压涂覆这两种不同的涂覆工艺。
光纤本身对电磁干扰抵抗力强，不是拉丝过程中需要控制的光纤参数。
中心束管式光缆：光纤位于光缆中心，得到保护，但芯数较少，光纤余长不大
带状光缆：是一个高密度的结构，光缆里可以有几百根光纤
层绞式光缆：含有光纤的松套管以螺旋方
