CAD作品

CAD说到它的使用性，相信许多同学都有同感。我们从书上得知，CAD可以绘制机械、建筑、航空、石油等多方面的二维平面图形和三维立体图形等等，所以说它的使用性是非常之广泛的。我们在绘制图形的时候要注意线条的宽度，字体的美观。现在用CAD就完全没有这方面的问题，粗细线条全用“特性”来规范，一目了然。尺寸也相当准确，在命令提示行里输入多少就是多少，也不用拿着丁字尺在图纸上比画来比画去，到头来还是达不到十分准确。画线线连结、圆弧连接的时候CAD在尺寸方面的优势就更加明显，比如画圆与直线相切的时候，手工绘图只能凭感觉觉得差不多就画上去，每一条画得都不一样，怎么看都不对称。用CAD画，打开对象捕捉就能把切点给抓进来，又快又准!尺寸标注更是快捷，两个点一拉，左键一点就完成一个标注，不用画箭头，不用标文字，只要自己设计好标注格式，计算机就能按要求标出来。插入文字也很方便，在多行文本编辑器里输入文字内容就能出来绝对标准的国标字，比起我们手写的字就美观漂亮的多!粗糙度、基准符号、标题栏等做成块就可以随意插入，用不着一个一个地画了，用起来确实很快!

尺寸标注是工程制图中的一项重要内容。在绘制图形是时，仅仅绘制好的图形还不能看什么来，也不足以传达足够的设计信息。只有把尺寸标住标在自己的图形上面，就会让看图者一目了然，CAD提供的尺寸标注功能可以表达物体的真实大小，确定相互位置关系使看图者能方便快捷地以一定格式创建符合行业或项目标准的标注。CAD中的标注尺寸有线性尺寸、角度直径半径引线坐标中心标注以及利用Dim命令标注尺寸，在设置尺寸标注，尺寸标注实用命令，利用对话框编辑尺寸对象标注形位公差以及快速标注只要弄懂了上面的各个标注你就可以字图形上标注各种尺寸。

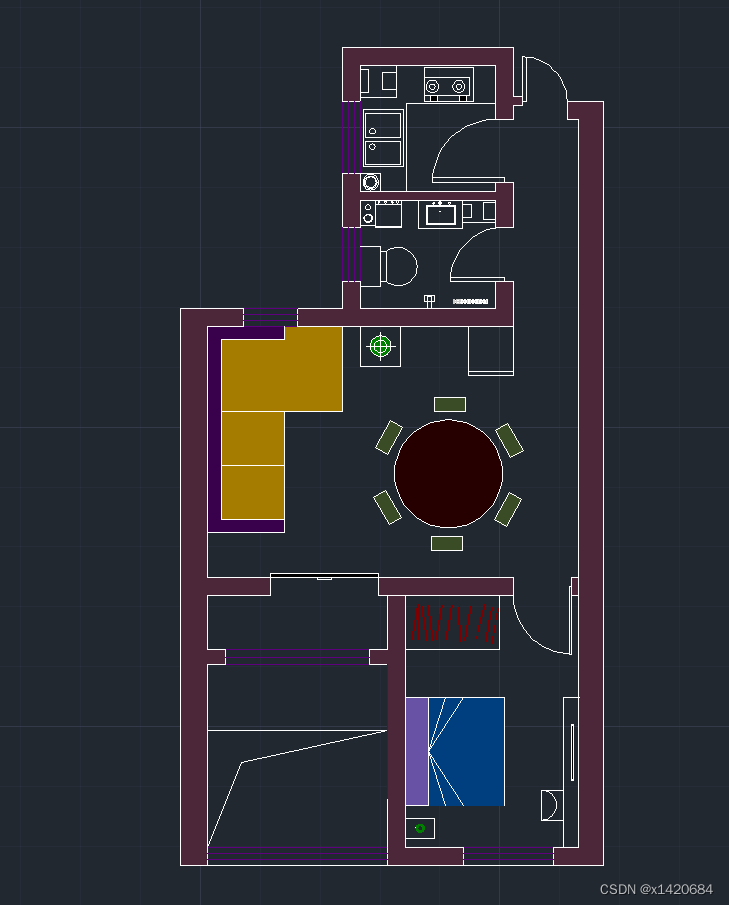

最后，学习CAD的目的就是能够完成与之相关的实际绘制任务，在实际工作中能够更快更准的完成制图作业。本次的CAD就是运用前面所有的各种绘图工具与编辑工具进行绘制的，希望通过这次的复习和巩固在加上以后的完善能够更灵活快速准确的绘制各种图形从而发挥出CAD的巨大作用!
