了解PWM

我们不是针对谁，无论是LCD，是OLED，还是灯管，任何使用低频PWM调光的显示和照明设备，都是我们的谴责对象。

DC直流调光和高频的PWM设备，都是我们的盟友。但现在满街跑的三星AMOLED、中低端笔记本和桌面显示器、以及数目稀少但也是在闪的LG p-OLED屏幕（Pixel 2 XL：黑人问号？），都是我们“反低频PWM联盟”的反对对象。
讲真，如果你平时连续玩手机、看显示器的时间在1小时以内，而且还是非敏感体质，那低频PWM调光对你的影响就不会太大了。但手机电脑这种东西的使用时间太长了，每天用几个小时，甚至10几个小时的用户都有。对于重度用户，屏幕的调光方式就是很有必要考虑的因素了。

一、难受的频闪

这次的故事起点放高一点，直接从显示器出现之前开始说。而这篇科普的核心是“频闪”二字。

“人工照明的历史，就是闪烁的历史”，这个真的一点都不夸张。从特斯拉的交流电，打败爱迪生直流电的那一瞬间，仿佛就决定了人类照明的闪烁史。因为，所有在交流电源下工作的光源都会闪烁……

1891年开始，人类开始大规模使用多相交流发电机，最后50Hz（我国正在用的频率）和60Hz交流电占领了市场。交流电的频率，决定了从古董的钨丝灯，到现在大部分家用日光灯（荧光灯）的闪烁频率都是100Hz，即每秒闪动100次（50Hz的正弦交流电，每秒有50次波峰和波谷，并经过零点100次）。

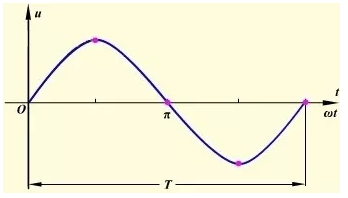

图1、50Hz的交流电
而曾经被寄予厚望的LED光源，因为厂家的驱动电路不同，有非常复杂的频闪形态。如果加上调光功能，其频闪种类就更加多，更加复杂了。当然，好的产品是可以做到不闪或者闪动极其轻微的。但LED产品价格暴跌之后，不少厂家都用简单的驱动电路，导致频闪状况恶化。
在这里插入图片描述

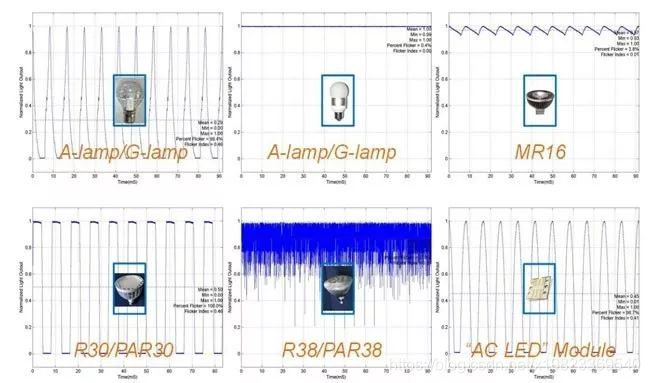

图 2 .不同LED产品的频闪
这下明白为什么室内拍的慢动作视频，画面会闪了吧。因为是真的在闪啊……除了被人类有意无意的看到闪烁之外，甚至连超市的扫描枪都会受灯光闪烁而影响识别率。
根据国际照明协会技术报告CIE TN006-2016定义，闪烁可以分为“闪烁、闪烁效应和幻影效应”3种，后两者分别指观察物体和观察者移动时的物理效应。为了简化说明，下面统一称为闪烁和频闪。

部分不同人类对频闪的敏感度很大的差异，甚至有“闪动敏感体质”的说法。人类最敏感的频率是8.8Hz，随后不停下降。大部分人在80Hz之后就看不出闪烁了，但即便如此，仍有部分人会因此觉得眼睛累、眼睛痛。

2015年的电气和电子工程师协会文档IEEE Std 1789-2015指出，照明闪烁会产生潜在不利影响：
光敏性癫痫或闪烁光诱导的癫痫发作（0.1%人口）
偏头痛或严重的头痛，常伴恶心、视觉紊乱
增加自闭症人的反复行为
视力衰弱包括：眼过劳、疲倦、视力模糊
在这里插入图片描述

二、显示器发展历程

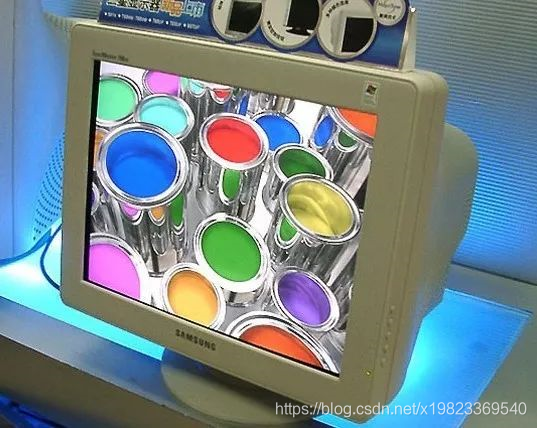

历史上每次显示设备转变都出过坑。如果你的年纪够大，想必你还会记得以前那些又大又重的CRT（阴极射线管）电视和显示器。以前除了阴极射线管扫描速度导致的一些画面闪动外，印象中的它们，是不是画面特别通透？特别绚丽？
在这里插入图片描述
后来出现的LCD显示器，除了体积外，都是被CRT按在地上全方位地摩擦的货。早期的桌面LCD因背光不行，导致色域覆盖不行，可视角度更加是个大坑。更可怕的是，当时LCD还更贵，但无奈它体积小，帅啊（当时人类的态度，就像现在看真·全面屏的手机一样。帅，真的可以为所欲为）。

等了5、6年，主流LCD的背光追上来、IPS面板的大规模使用，画质表现才勉强追了上来。期间桌面LCD屏幕经历了画面比例调整和分辨率的增长。画面比例从5:4、4:3到16:10，最后定型在16:9。分辨率则从12801024到1400900，最后定型在1920*1080。

在2010年上下，LCD显示器的背光源经历了从CCFL（冷阴极荧光灯管）到LED的转变。CCFL因功耗、环保等多种因素，在随后的2、3年被多个国家和地区明令禁止生产。然后，人类第一次感受到被“LED+低频PWM调光”统治的恐怖，大量用户发现新显示器看着更加伤眼、累眼，甚至出现囤CCFL显示器过日子的梗。

如果你的年纪够大，应该还会记得国内曾经流行过用“挥手、铅笔和风扇”看频闪的测试方法。已经掉进历史垃圾桶的CCFL背光显示器，它们的PWM调光频率几乎都是175Hz，但它们有明显的余晖效应（PWM控制熄灭的时间里，它们仍然在发光），大幅减缓了频闪的效果。
在这里插入图片描述

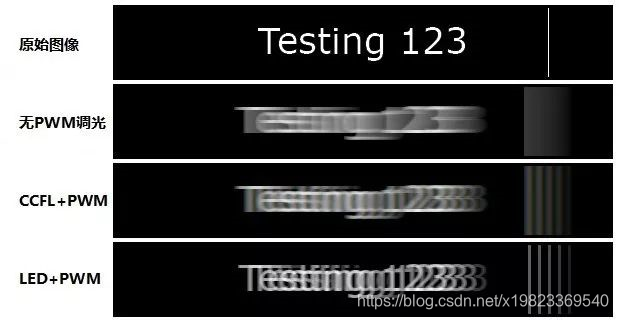

而后来出现的LED背光显示器，沿用了低频PWM调光，频率通常在180-420Hz之间。但因为LED这种光源的响应速度很快，余晖效应接近于0，其频闪严重到已经可以产生“频闪效应”了（即能够像高速摄影一样定格移动物体的画面）。
在这里插入图片描述
部分显示器厂商抓住了商机，用“不闪屏”作为推广手段，并开始大规模使用DC调光或DC+高频PWM调光。时至今日，很大一部分显示器依旧在用不闪屏做为宣传。

而笔记本领域被夹在桌面和手机之间，向来被喷没有好面板，而且背光也是个坑。笔记本市场有大量用低频PWM调光的产品，有些是低亮度才会PWM，有些全程都在PWM。一大波笔记本厂商的很多新品，甚至高端产品，仍然在用低频的PWM调光（机佬表示强烈谴责）。

非常幸运地，手机的LCD屏幕几乎没有受到过低频PWM调光的困扰。即便部分手机LCD屏幕的亮度会有波动，但和现在OLED的低频闪动，完全不是一个层次。不过，就像当年桌面显示器大规模使用PWM调光那样，三星和LG，这些OLED厂商使用的低频PWM调光，又让人类回想起被PWM支配的恐怖……

三、PWM是什么？

回到我们的主角PWM调光。PWM，全称Pulse Width Modulation，翻译过来就是脉冲宽度调制，说到底，就是种把模拟信号调制成脉波的技术。它已经是应用非常广泛的显示器/光源的亮度控制方案，此外，还有我们之后会提到的DC直流调光（LED领域的CCR恒流调光，为方便表示，本系列科普统一用DC调光代称）。

在这里插入图片描述

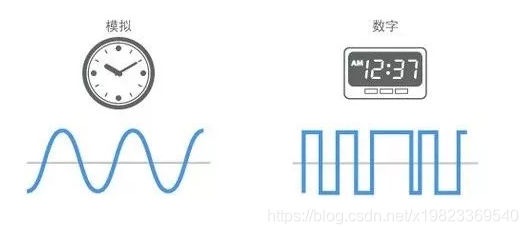

进入正题前得科普一下信号的两大分类：
模拟信号，可以在0-100%之间有一系列值（接近无级变速）。
数字信号，特征就是“0和1”。这两个是很Geek的数字，毕竟人类整个IT体系，都是建立在逻辑电路“0和1”的控制之上的。

数字信号控制虽然成本低，但它最尴尬的地方是，无论是用高低电平做标识、还是光源的断电和通电，都只对应“0和1”两种状态。针对这次说到的调光问题，数字信号的控制，只能生成“开和关”两种状态，亮度要么是0，要么是100%。也就注定做不到模拟信号那样的无级亮度调节了。

那为什么我们的屏幕能无级调节亮度呢？因为聪明的人类发现肉眼反应速度有限，且有脑补作用。只要光源“明灭”切换速度够快，肉眼就察觉不出来了。PWM调光就这样粉墨登场了…… 通过闪烁来形成“载波”，然后控制“明和灭”的时间比值（占空比）就能达到控制亮度的效果：
在这里插入图片描述
在每秒超过N次的闪烁中，如果需要的亮度低，那就让灭掉的时间占比提升。例如，如果要把亮度调到10%，只要让亮的时间占比达到10%即可。虽然听起来有点鸡贼，但PWM调光的优点还挺多的，结构简单、精度高、控制“亮度变化”不会导致明显偏色之外，还省电、发热低。人类乃至地球上的大部分生物的眼睛，都是在连续的自然光下演化而来了，用闪烁这种视觉欺骗的方式调节亮度，会不会翻车呢？
虽然上面提到，大部分人无法察觉超过80Hz的闪烁，但余光部分其实可以检测到更高频率的闪烁，神经系统和大脑皮层可以检测到160Hz的刺激，视网膜更加敏感，可以对200Hz的闪烁做出反应。这些都曾被证实可以造成头痛、偏头痛和疲劳。

四、小实验自己制作PWM调光

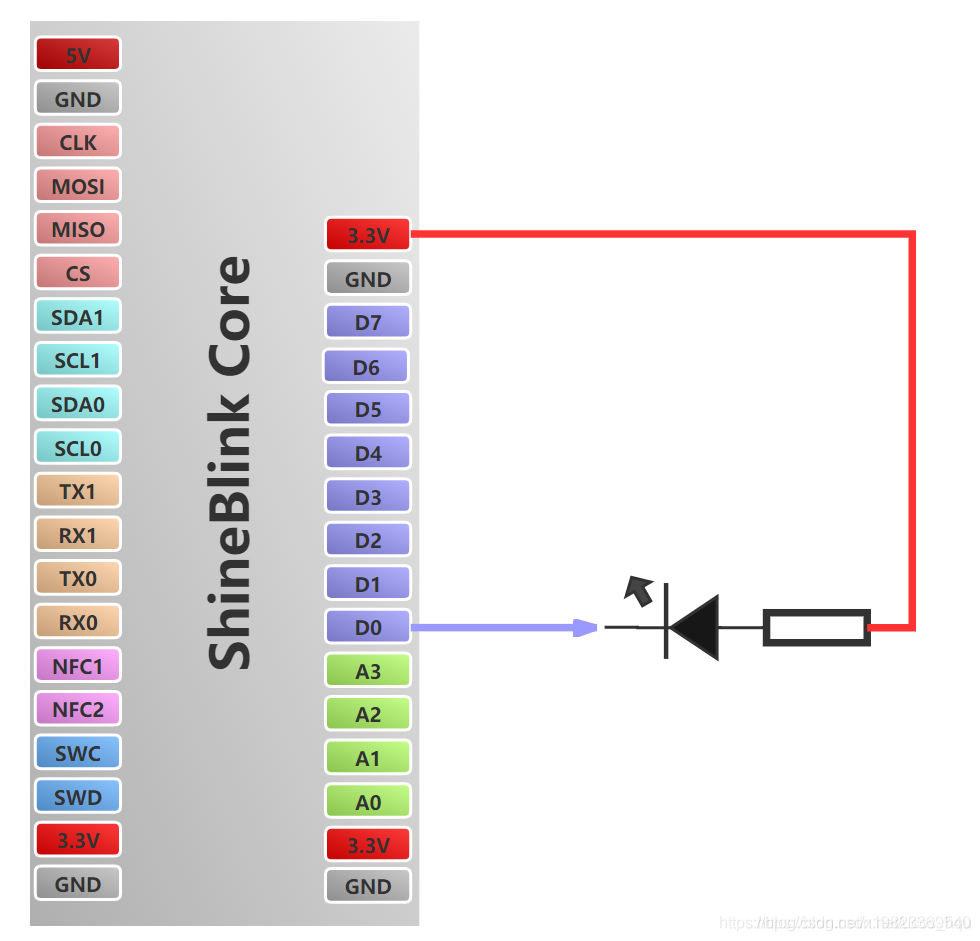

为了让大家能够深入了解并利用PWM，现在使用shineblink core 开发板开发，几行代码即可实现PWM控制小灯功能。
在这里插入图片描述
官网 shineblink.com有详细代码，直接复制就行啦，如下：

--配置D0口为PWM功能，参数10000表示PWM的周期为10000us，参数0表示低电平有效
LIB_PwmConfig1(10000,0)
--更新D0口的PWM输出占空比为0
LIB_PwmUpdate1(0)
cnt = 0
while(GC(1) == true)
do
	LIB_DelayMs(10)
	cnt = cnt + 50
    --每10毫秒更新一次PWM占空值
	LIB_PwmUpdate1(cnt)
	if cnt >= 10000 then
		cnt = 0
	end
end
