静态路由配置、默认路由配置以及浮动路由配置

目录

一、静态路由配置

1、手动配置PC1和PC2的IP地址

2、路由器IP地址配置

3、静态路由配置

4、PC1与PC2通信测试

5、 首次通信丢包的原因：

二、默认路由配置

1、默认路由应用

2、手动配置PC1和PC2的IP地址

3、路由器IP地址配置

4、AR1的路由配置

5、AR2与AR3的路由配置

6、PC1与PC2通信测试

三、浮动路由配置

1、浮动路由的概念

2、手动配置PC1和PC2的IP地址

3、AR1的路由配置

4、AR2与AR3的路由配置

5、PC1与PC2通信测试

---

一、静态路由配置

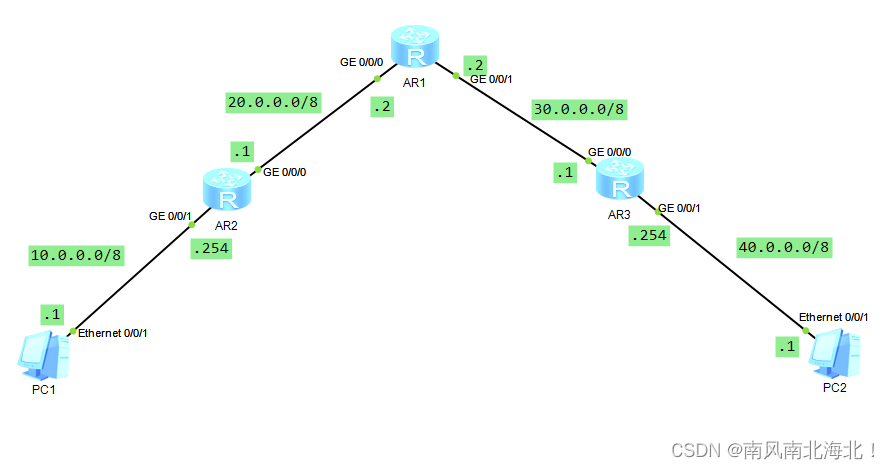

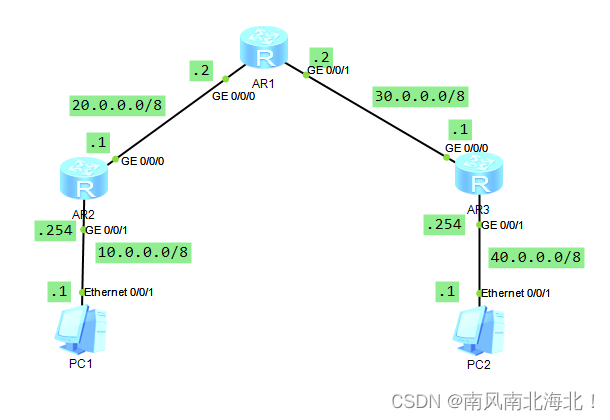

拓扑图如下：

要求：PC1能够ping通PC2；三个路由器通过静态路由配置进行路由表更新，实现PC1与PC2的通信。

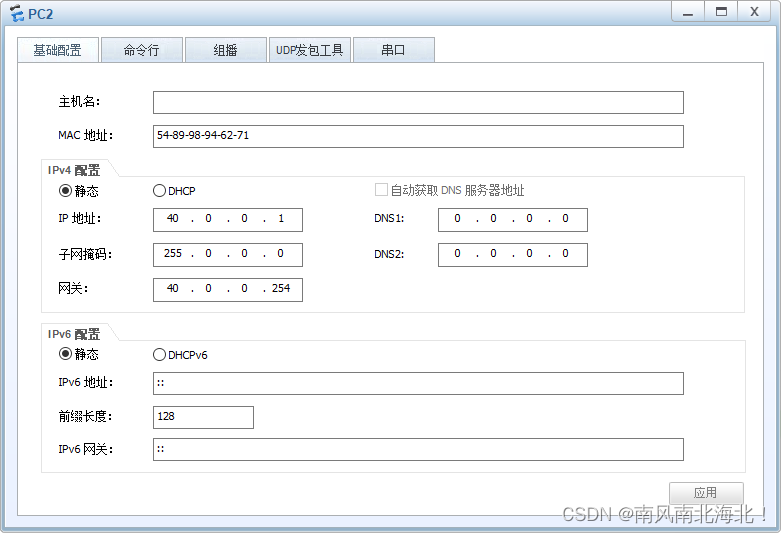

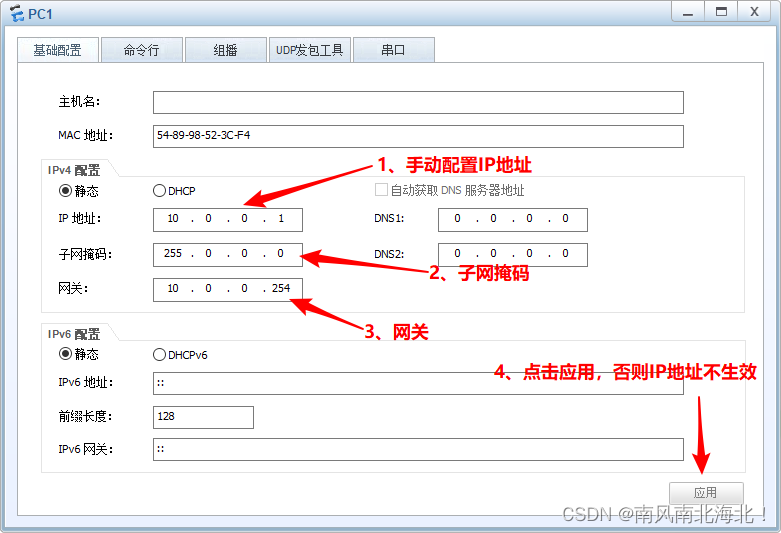

1、手动配置PC1和PC2的IP地址

2、路由器IP地址配置

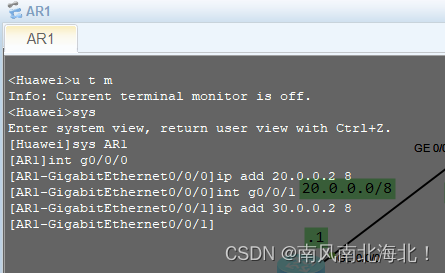

AR1路由接口IP地址配置：

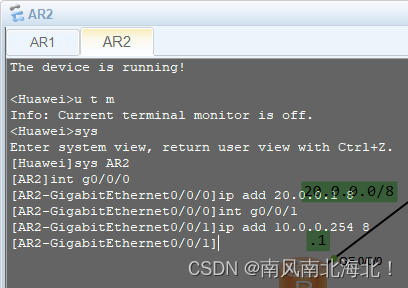

AR2 路由接口IP地址配置：

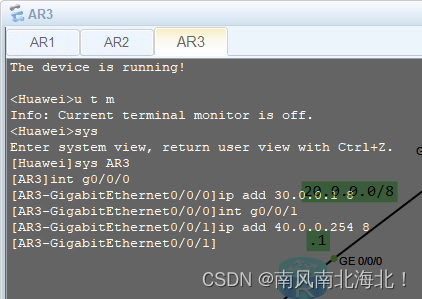

AR3路由接口IP地址配置：

3、静态路由配置

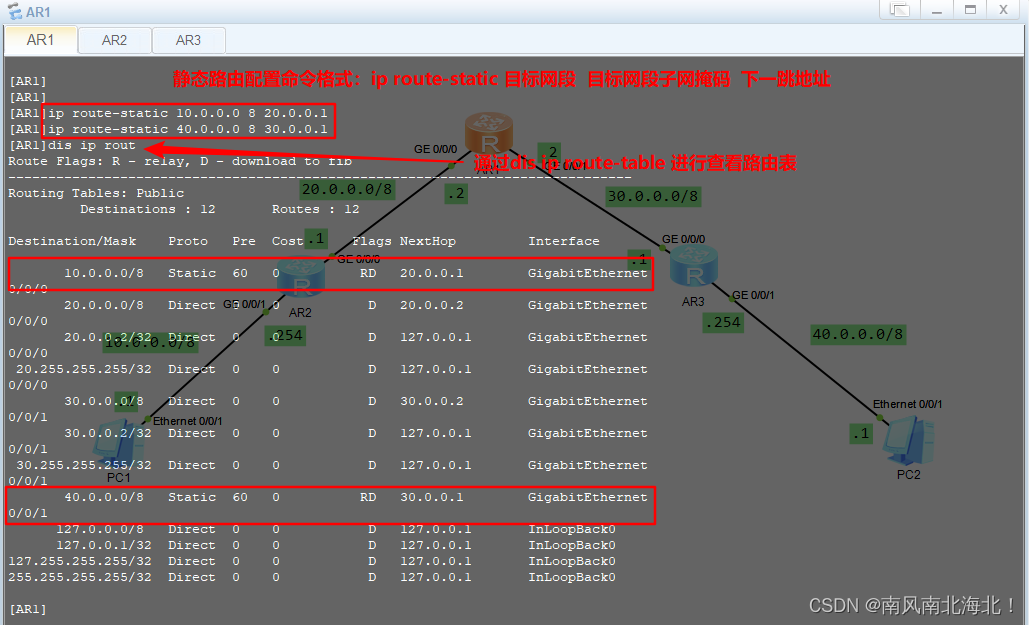

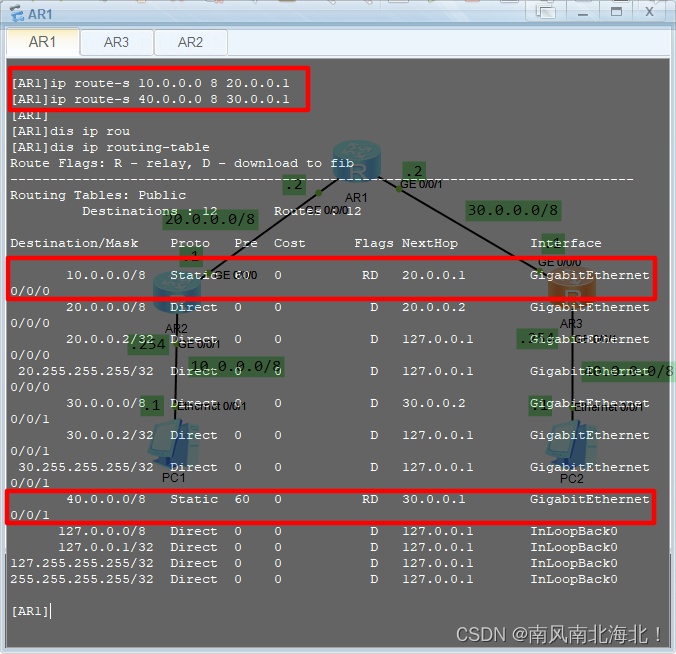

AR1的静态路由配置：

 AR2的静态路由配置：

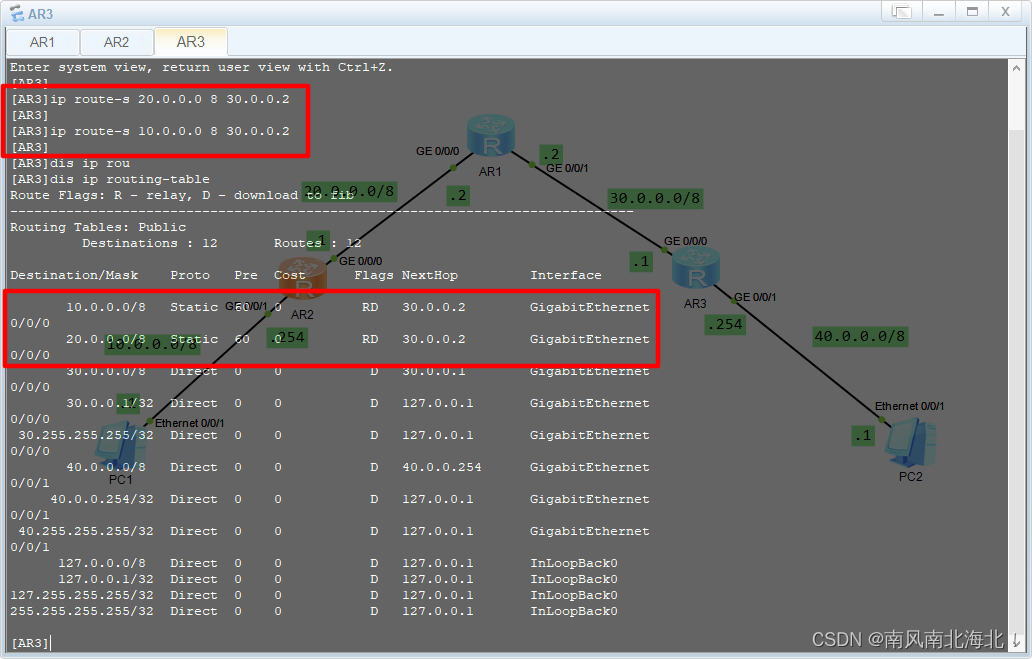

AR3的静态路由配置：

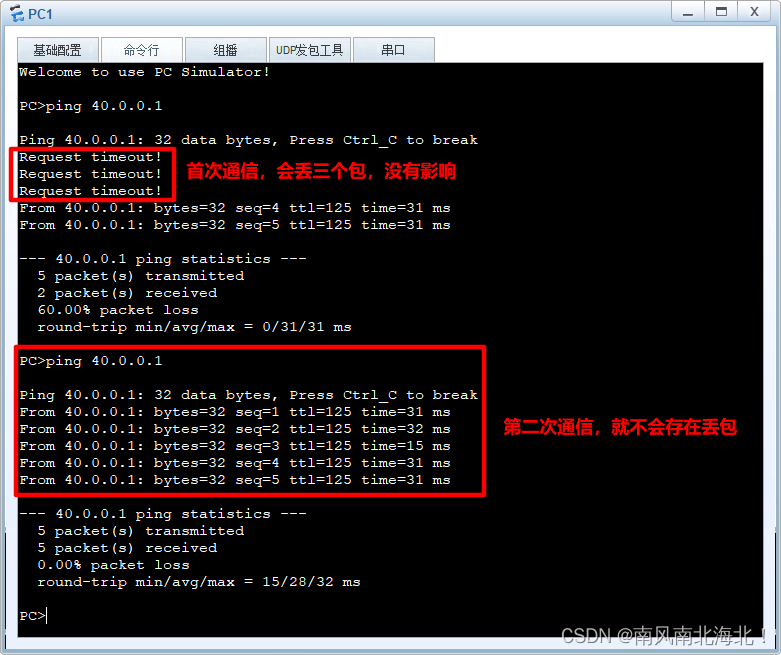

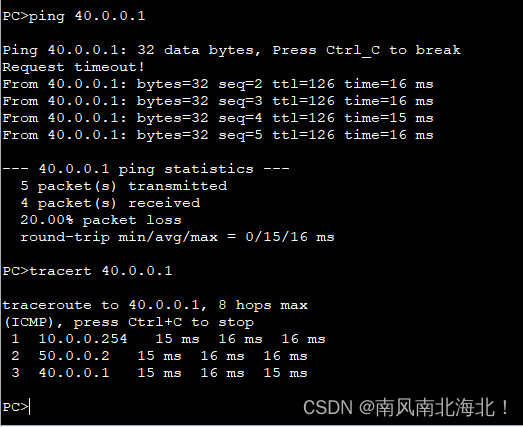

4、PC1与PC2通信测试

        使用ping命令进行测试PC1与PC2的连通性

5、 首次通信丢包的原因：

        PC1向PC2发送数据包，数据包中的源IP地址和目标IP都不会变，但是mac地址会变，因为PC1向PC2发送数据包，首先会使用ARP协议广播找目标IP，由于目标IP不在该网段，而源MAC为PC1的MAC，目标MAC为AR2的G0/0/1接口的MAC，此时会出现第一个包丢失；而路由器AR2通过查找路由表，发现目标IP需要从G0/0/0口出去，路由器AR2再次通过ARP协议广播找目标IP，还是找不到目标IP，此时丢了第二个包，所以此时的源目IP都没变，源MAC变成AR2路由器的G0/0/0口的MAC地址，目表MAC是AR1的G0/0/0接口的MAC；路由器AR1再次通过ARP协议广播找目标IP，还是找不到目标IP，此时丢了第三个包，而路由器AR1通过路由表查询，发现目标IP需要从G0/0/1接口出去，此时源目MAC再次发生变化，源MAC为AR1的G0/0/1接口MAC，目标MAC为AR3的G0/0/0接口的MAC；最后AR3通过查询路由表，能够发现目标IP网段，此时就会通信成功。

二、默认路由配置

1、默认路由应用

        默认路由一般应用在企业的外网出口，外网访问的网段较多，不方便指定明细的网段。直接使用默认路由，IP报文可以转发访问任意的地址。

拓扑图如下：



要求：PC1能够ping通PC2；AR2与AR3上配置默认路由，AR1上配置静态路由。（默认路由一般应用在企业的外网出口，在该拓扑图中，AR2与AR3相对于PC1与PC2来说就是外网的出口，所以只能在AR2与AR3上配置默认路由）

2、手动配置PC1和PC2的IP地址

3、路由器IP地址配置

 AR1路由接口IP地址配置：

AR2 路由接口IP地址配置：

AR3路由接口IP地址配置：

4、AR1的路由配置

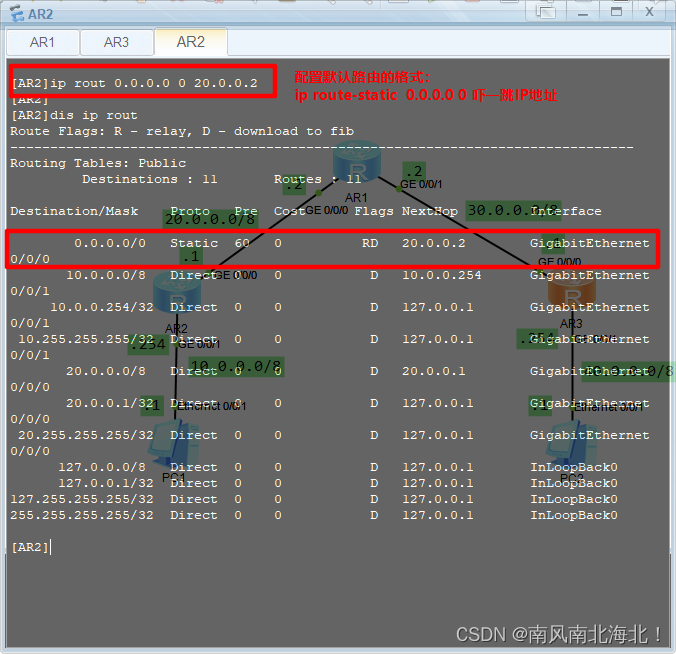

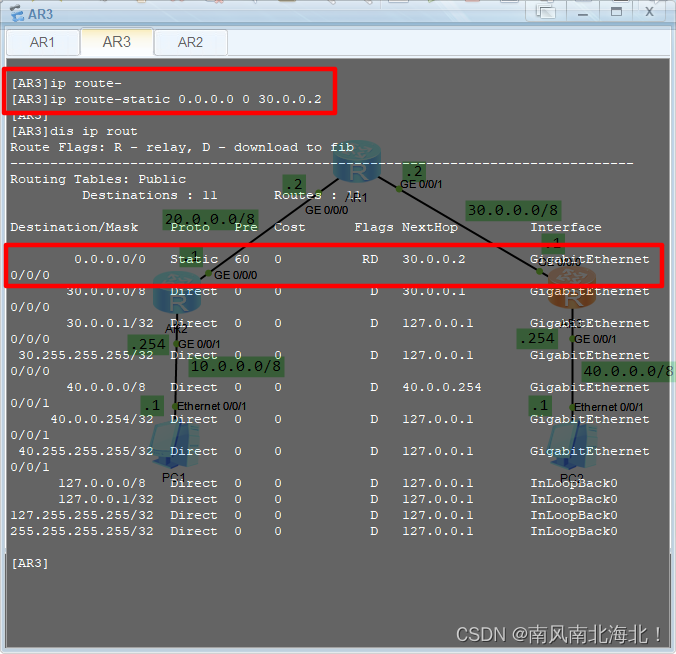

5、AR2与AR3的路由配置



6、PC1与PC2通信测试

        使用ping命令进行测试PC1与PC2的连通性

三、浮动路由配置

1、浮动路由的概念

        定义：指配置两条静态路由，默认选取链路质量优（带宽大的）作为主路径，当主路径出现故障时，由带宽较小的备份路径顶替主路经，浮动路由站在同一时刻，数据只会由一条链路代为转发。

        作用：保持网络的不中断

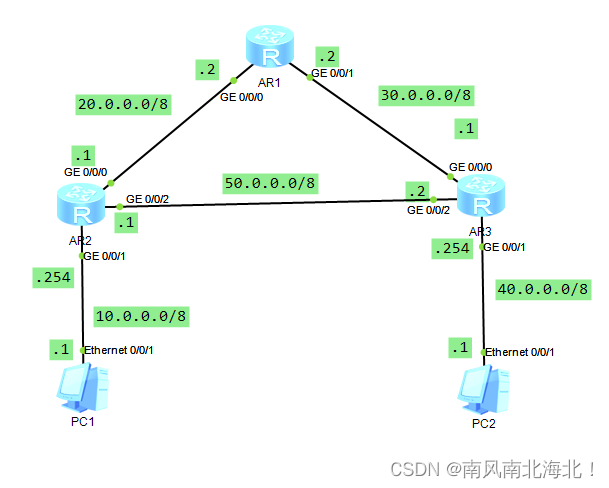

拓扑图如下：

 要求：当AR2与AR1的线路不通时，PC1与PC2的通信数据走AR2与AR3的线路过。

2、手动配置PC1和PC2的IP地址

3、AR1的路由配置

4、AR2与AR3的路由配置

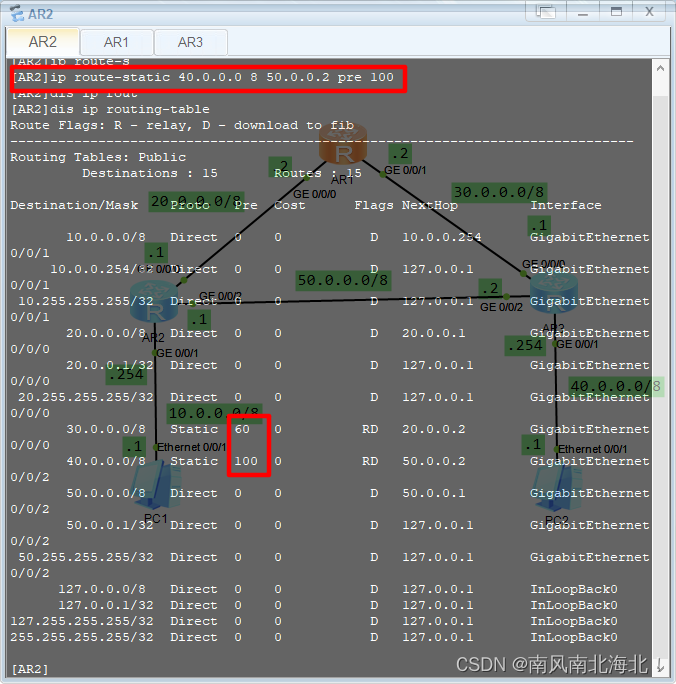

AR2配置如下：

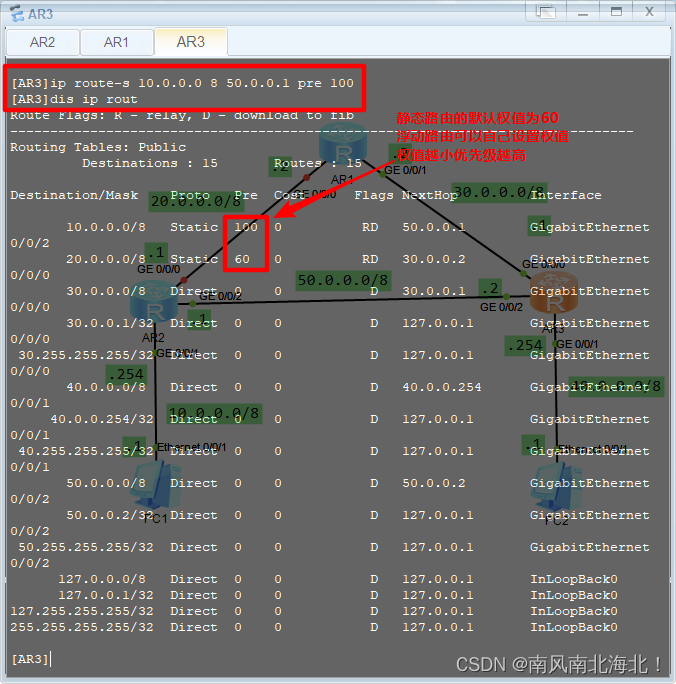

 AR3配置如下：



5、PC1与PC2通信测试
