构建高效光催化剂：均匀的介孔二氧化钛100nm|介孔TiO2单晶颗粒(介孔TiO2-SC)-CSDN博客

本文链接：https://blog.csdn.net/xbakbio/article/details/142366143

构建高效光催化剂：均匀的介孔二氧化钛100nm|介孔TiO2单晶颗粒(介孔TiO2-SC)

介孔二氧化钛（Mesoporous Titanium Dioxide, meso-TiO₂）是一种具有高度有序孔道结构的纳米材料。介孔材料的特点在于其孔径范围在2到50纳米之间，这使得它们拥有较大的比表面积和良好的孔隙率，从而在催化、吸附、能源存储和转换、生物医药等多个领域有着广泛的应用前景。

构建一种均匀的介孔TiO2单晶颗粒(介孔TiO2-SC)。在45°C下对钛前体溶液进行四氢呋喃(THF)蒸发形成嵌段共聚物F127/二氧化钛单体水凝胶，然后在80°C下进行水热处理，引发单体结晶并组装成中孔结构的单晶TiO2颗粒。

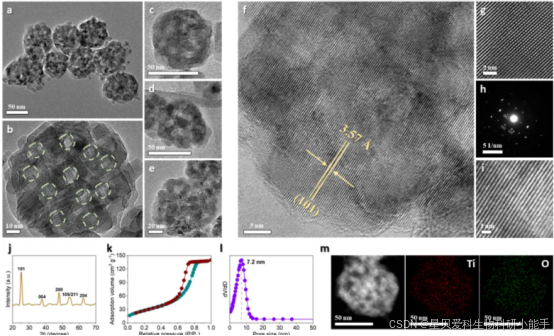

图1. 介孔TiO2-SCs的合成与表征。

通过在组装过程中调节蒸发速率，这种简单的溶液处理策略进一步能够在不破坏定向晶粒的情况下调节颗粒尺寸和中孔尺寸。制备的TiO2颗粒具有棱角分明的形状和明确的介孔性(高表面积为89-112 m2 g-1，平均孔径为5.4-8.3 nm)以及锐钛矿相中的单晶特性。有序介孔性和晶体取向的这种组合提供了有效的质量和电荷传输，导致氢生成速率的显著增加。

介孔TiO2-SC的这种优异的介孔性和排列的TiO2晶粒导致了优异的光催化性能，包括在太阳光的全波长范围内显著提高了12.5 mmol g-1 h-1的光催化制氢速率，并在30 h内具有良好的光催化稳定性。

由于介孔TiO2单晶具有丰富的活性位点，以及由单晶框架带来的显著增强的质量和电荷传输能力，使其具有优异的光催化性能，可见光区的H2生成速率高达313 μmol g-1 h-1，远超商业P25颗粒和锐钛矿颗粒。并且在重复10次析氢实验后，光催化活性与最初测试的基本一致，样品的孔结构与纳米结构经过长期循环后保存完好，证明其出色的稳定性。
