Add-In即模块加载项，是一种能够快速扩展桌面应用程序功能的全新扩展方式。

一、创建新项目

1、打开VS2002，选择创建新项目。

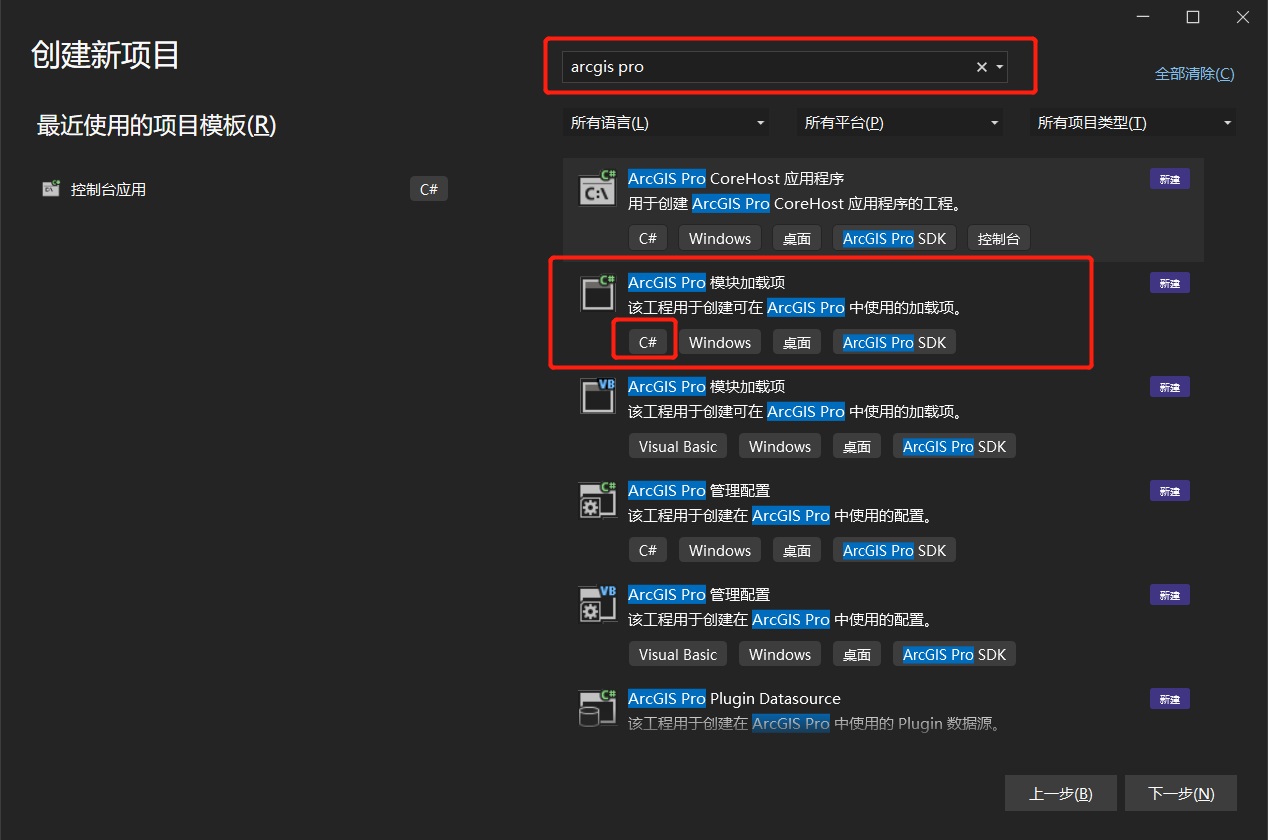

2、在搜索框中输入“arcgis pro”，在搜索结果中选择【ArcGIS Pro 模块加载项】创建项目，注意选择语言应该是C#，而不是VB。

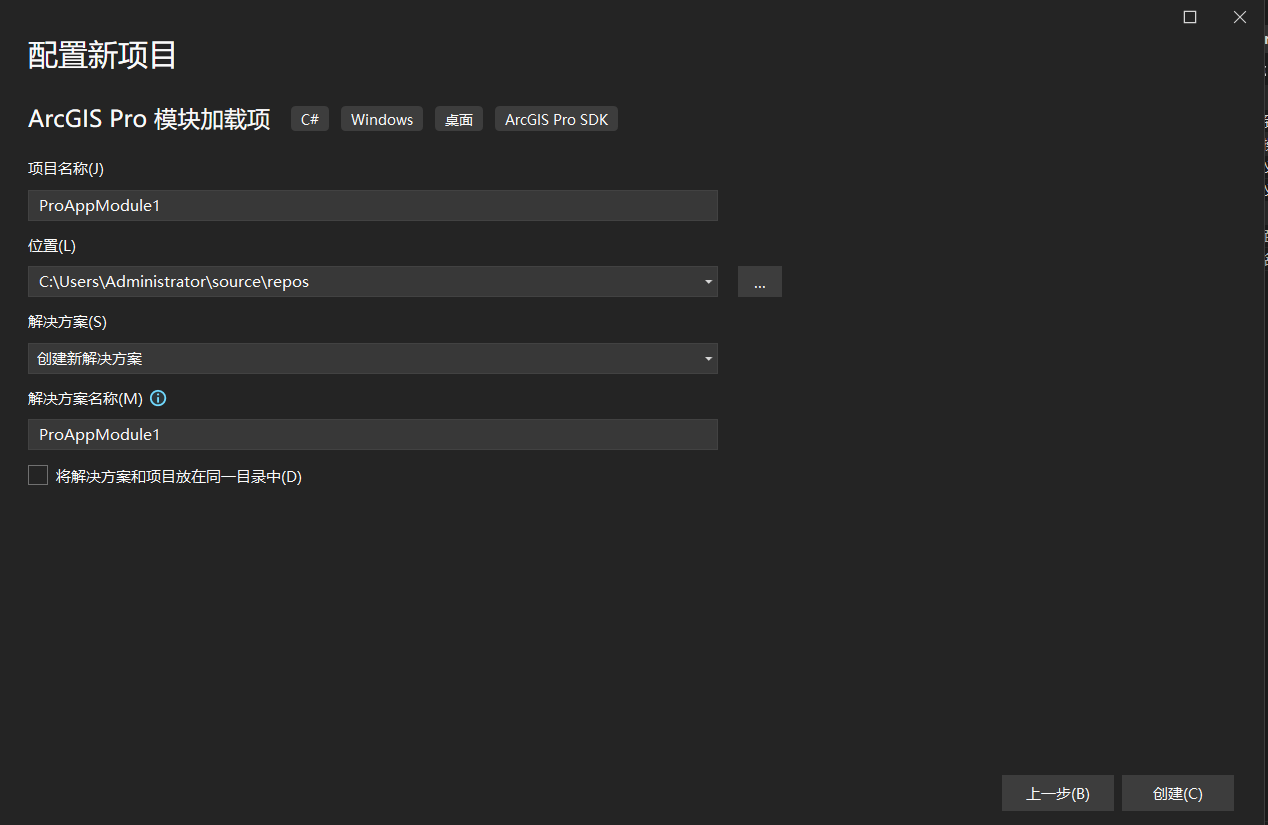

3、点击下一步，填写项目名称、位置和解决方案名称，可随意，点击创建。

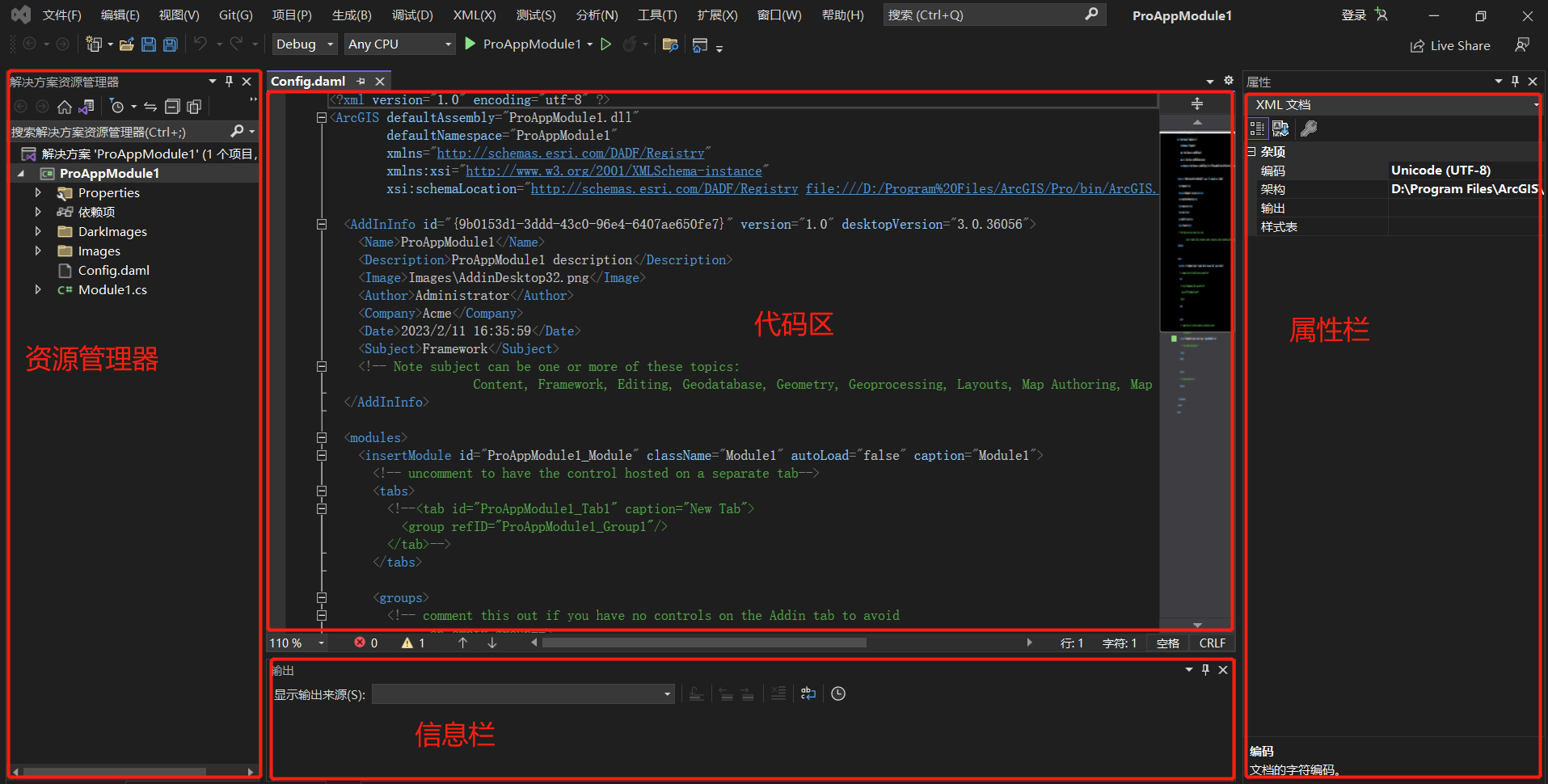

生成的主界面如下：

二、添加一个按钮，并重写OnClick方法

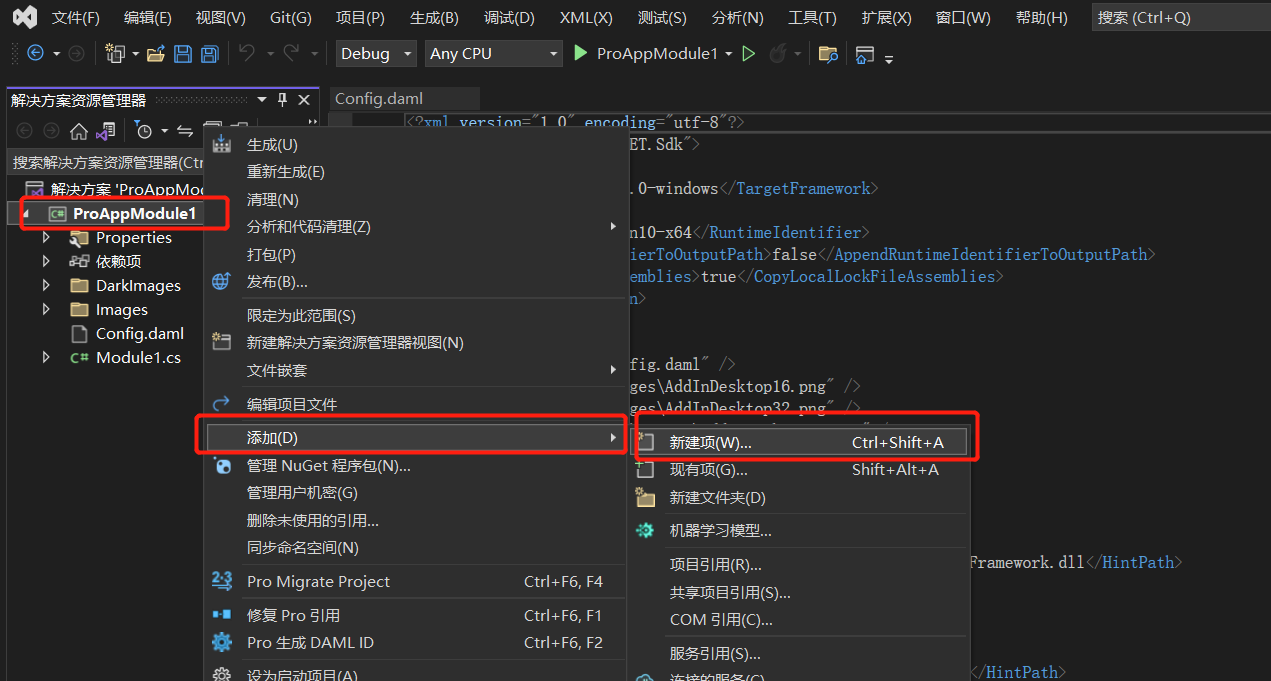

1、在资源管理器中右键点击项目，选择【添加】—【新建项】。

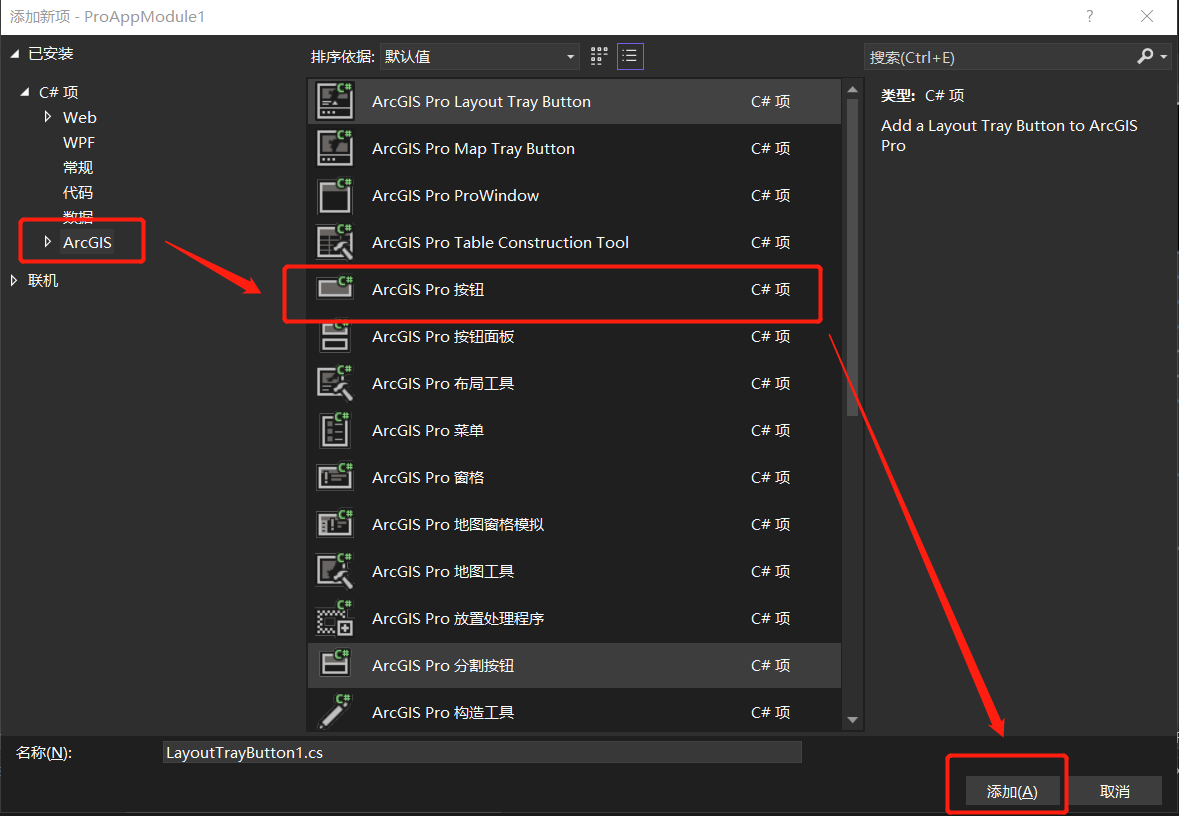

2、在添加新项选项框中，左侧选择【ArcGIS】，主选框中选择【ArcGIS Pro 按钮】，点击添加。

生成按钮后，资源管理器里会新生成一个【Button1.cs】。

【Config.daml】文件里也会自动新增一段</button>代码：

<button id="ProAppModule1_Button1" caption="Button 1" className="Button1" loadOnClick="true" smallImage="pack://application:,,,/ArcGIS.Desktop.Resources;component/Images/GenericButtonBlue16.png" largeImage="pack://application:,,,/ArcGIS.Desktop.Resources;component/Images/GenericButtonBlue32.png">
<tooltip heading="Tooltip Heading">Tooltip text<disabledText /></tooltip>
</button>

</group>中也会新增一行：

<button refID="ProAppModule1_Button1" size="large" />

代码运行的结果：当Pro加载时，会在“菜单栏-加载项-Group 1”中显示新增的按钮。这部分暂时先不修改。

3、双击新生成的【Button1.cs】，在OnClick()中输入：

MessageBox.Show("Hello World");

老惯例了……

三、调试

1、点击菜单【生成】—【生成解决方案】。

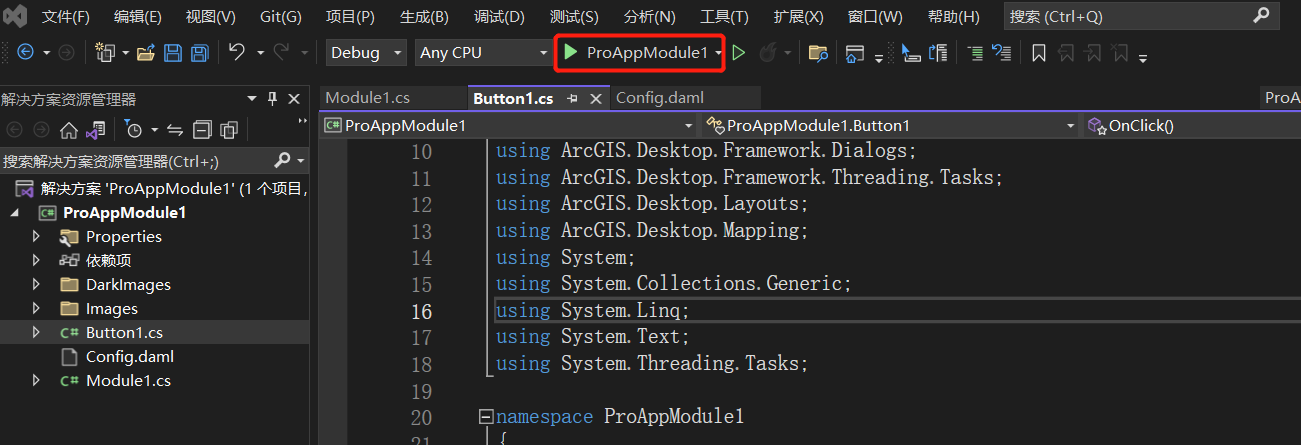

2、点击工具栏的【调试】按钮。系统会自动打开ArcGIS Pro。

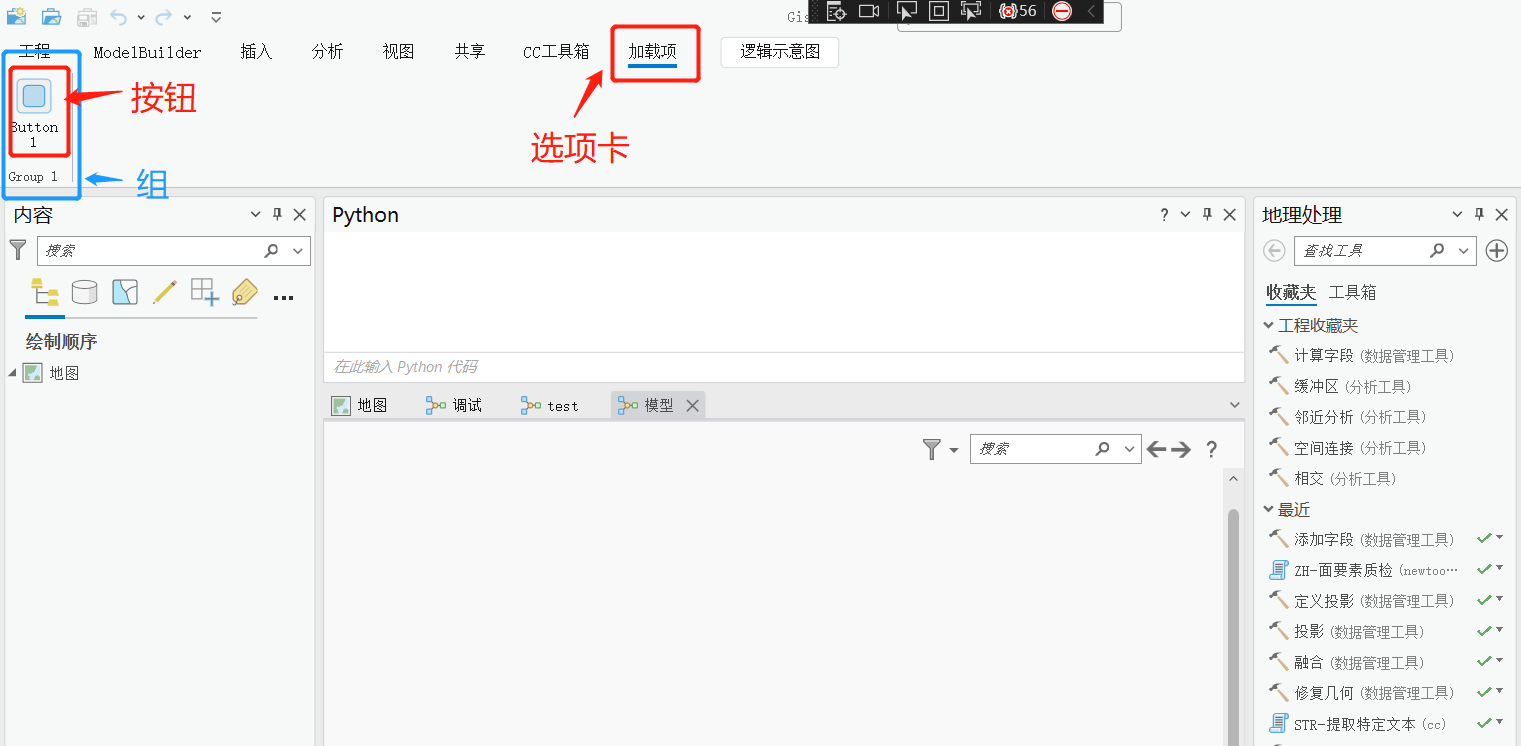

3、点击打开的ArcGIS Pro的选项卡【加载项】，可以看到下面有一个新的组，组里有一个按钮，这就是我们刚刚新建的按钮。

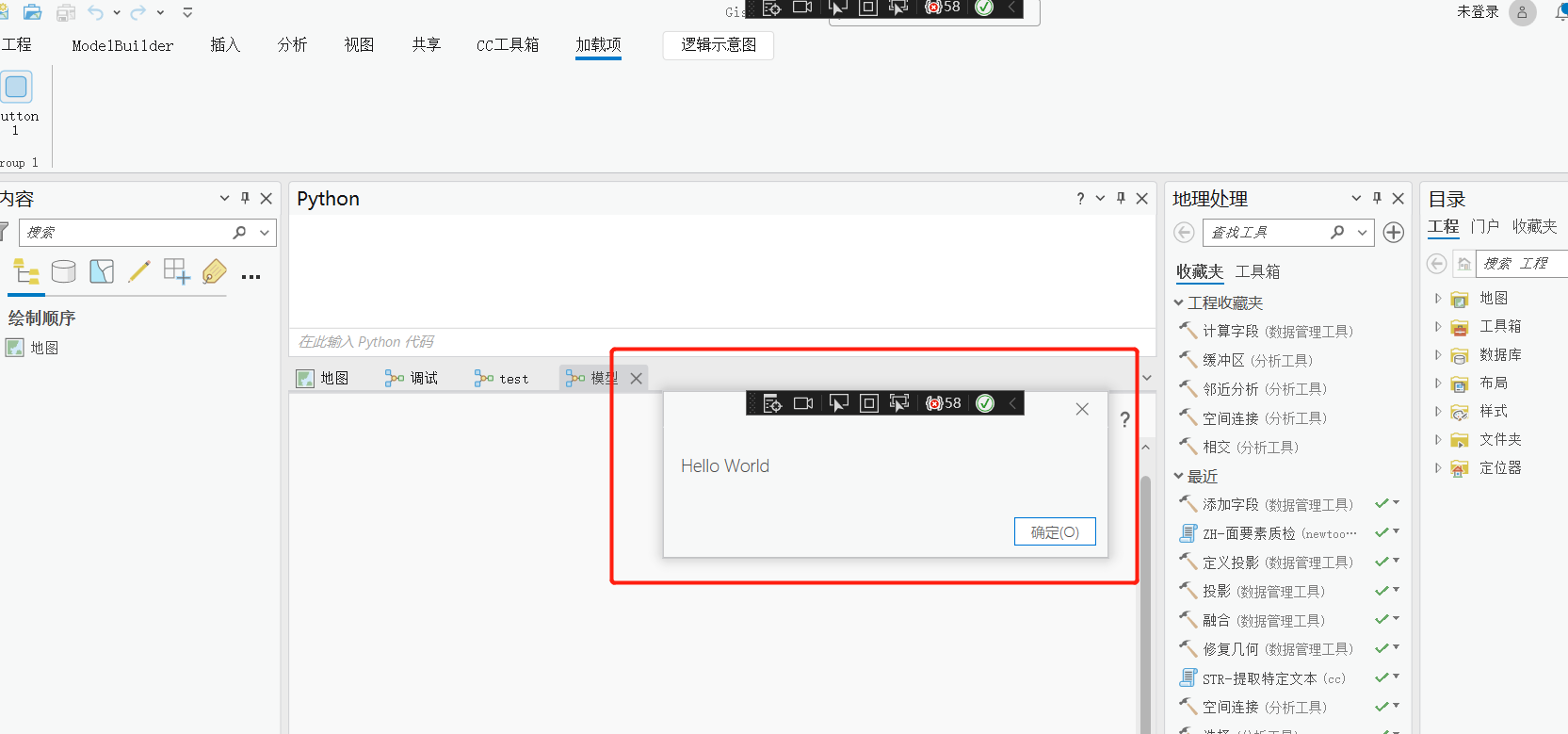

4、点击按钮，弹出消息框，运行成功。

四、修改新增按钮的布局和属性

主要就是修改【Config.daml】文件的代码。修改后的局部代码如下：

<modules>
    <insertModule id="ProAppModule1_Module" className="Module1" autoLoad="false" caption="Module1">
      <!-- uncomment to have the control hosted on a separate tab-->
      <tabs>
        <tab id="ProAppModule1_Tab1" caption="新的选项卡">
          <group refID="ProAppModule1_Group1"/>
        </tab>
      </tabs>
      <groups>
        <!-- comment this out if you have no controls on the Addin tab to avoid
              an empty group-->
        <group id="ProAppModule1_Group1" caption="新的组" appearsOnAddInTab="false">
          <!-- host controls within groups -->
          <button refID="ProAppModule1_Button1" size="large" />
        </group>
      </groups>
      <controls>
        <!-- add your controls here -->
        <button id="ProAppModule1_Button1" caption="新的按钮" className="Button1" loadOnClick="true"
				smallImage="Images/BexDog16.png"
				largeImage="Images/BexDog32.png">
          <tooltip heading="提示">这是提示信息<disabledText /></tooltip>
        </button>
      </controls>
    </insertModule>
  </modules>

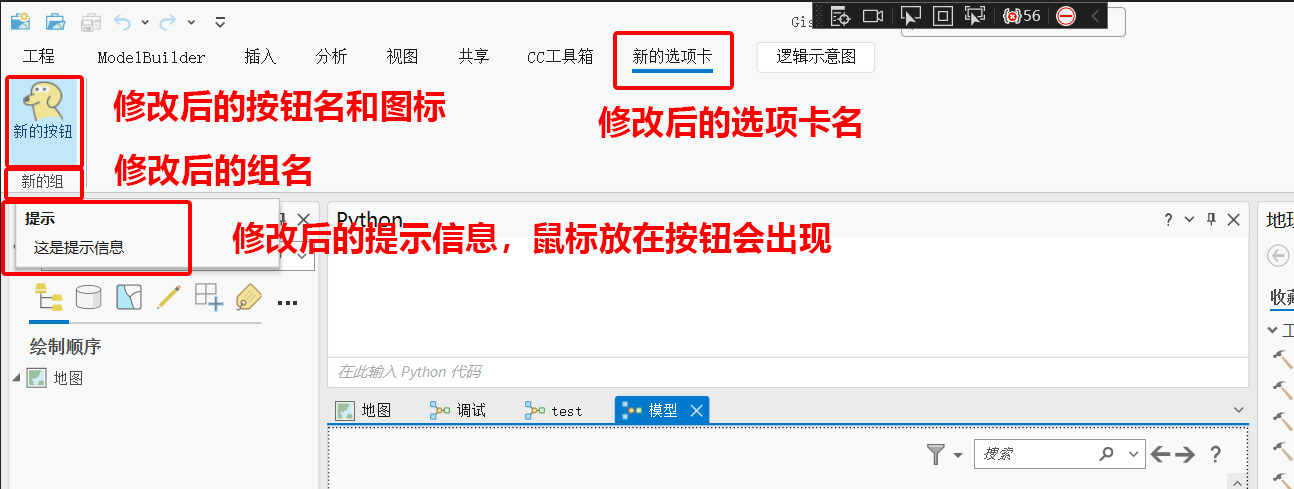

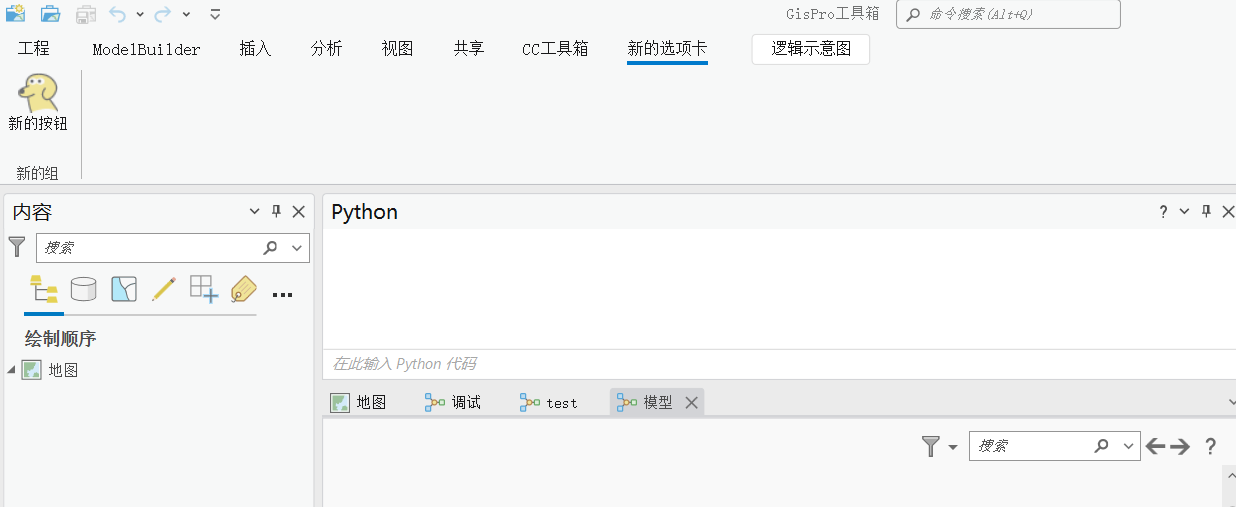

修改后调试结果如下：

具体修改内容如下：

（1）新增了一个</tab>，内部引用了一个<group refID="ProAppModule1_Group1"/>。注意refID和下面group的ID要一致。

（2）caption即为各个控件在界面显示的标签。

（3）<group/>下的appearsOnAddInTab默认为true，即会添加到默认的【加载项】选项卡下，如果你新建了选项卡，建议改为【false】。

（4）</tooltip>即为提示信息。

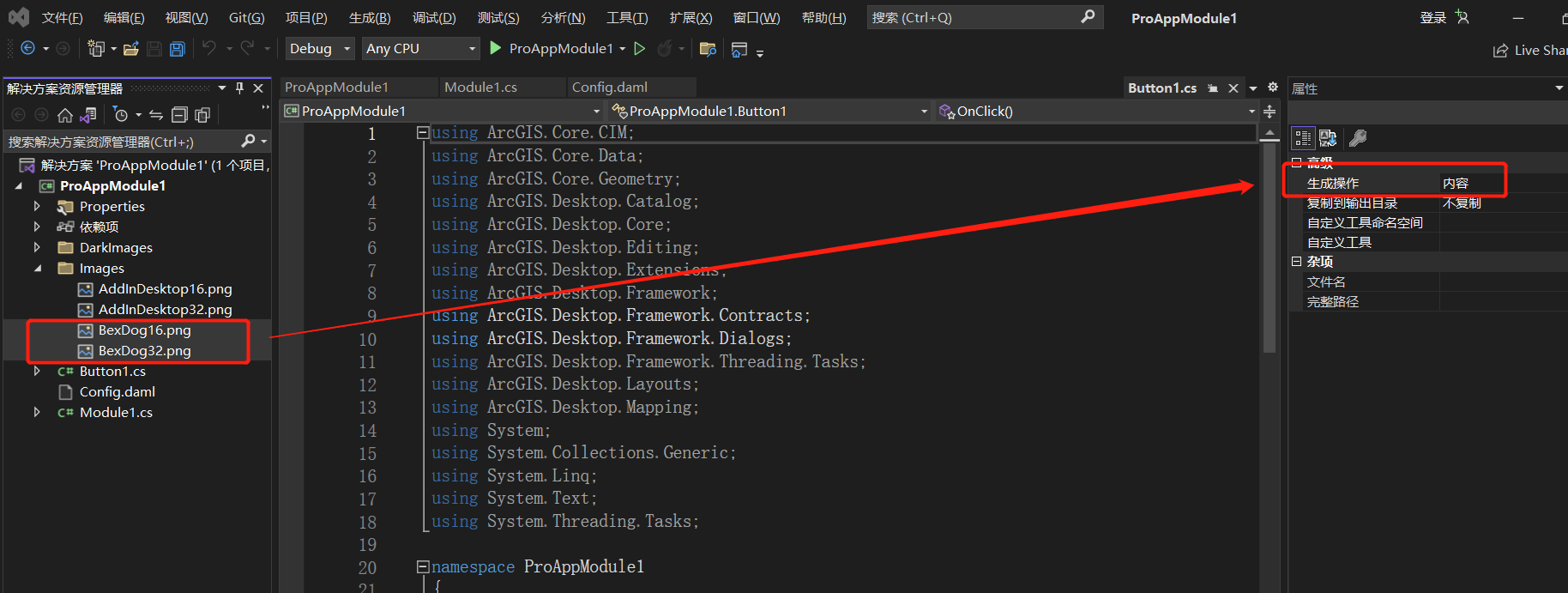

（5）</button>下的【smallImage】和【largeImage】是按钮在界面上显示的图标。这里我更改了图标。首先需要在资源管理器中加入自己的图片，图片格式和大小建议参考系统自带的那2个。然后选择新添加的图片，在右侧属性栏中更改【生成操作】为【内容】。最后在代码里把路径修改好，见上面的代码。
