CC工具箱2.0.2更新_免费_140+工具

CC工具箱2.0.2更新【2025.2.26】

使用环境要求:ArcGIS Pro 3.0或以上版本


一、下载链接

https://pan.baidu.com/s/1OJmO6IPtMfX_vob3bMtvEg?pwd=uh5r


二、使用方法

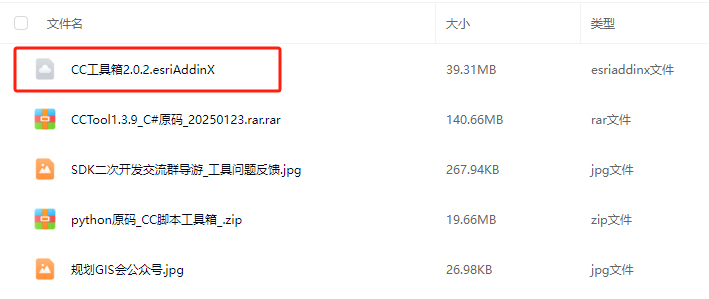

1、在下载链接中下载安装文件【CC工具箱2.0.2.esriAddinX】,直接点击安装即可。

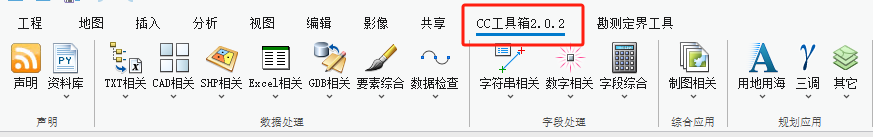

2、安装好后打开ArcGIS Pro3.0,在标签栏上会出现一个新标签【CC工具箱2.0.2】,这个标签下就是CC工具箱的主要工具。

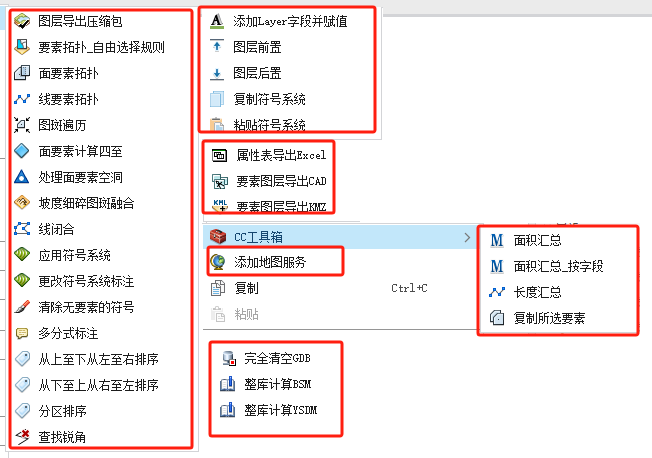

还有一些工具可以通过【图层点击右键】、【选择图斑点击右键】、【数据库点击右键】看到。

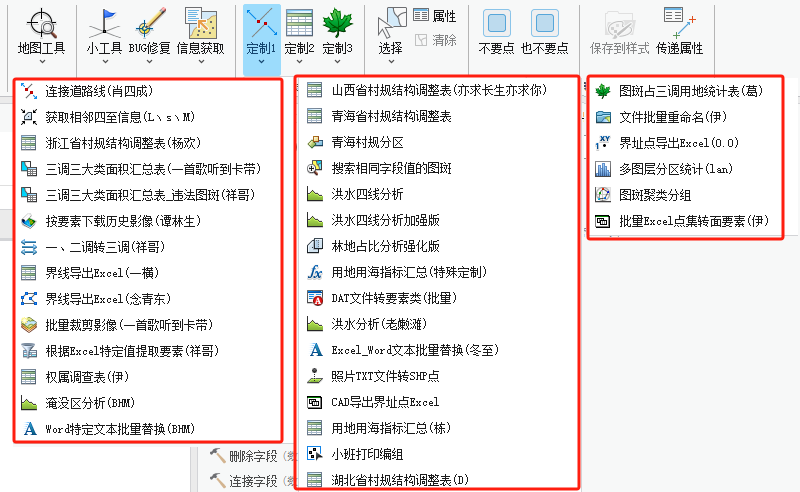

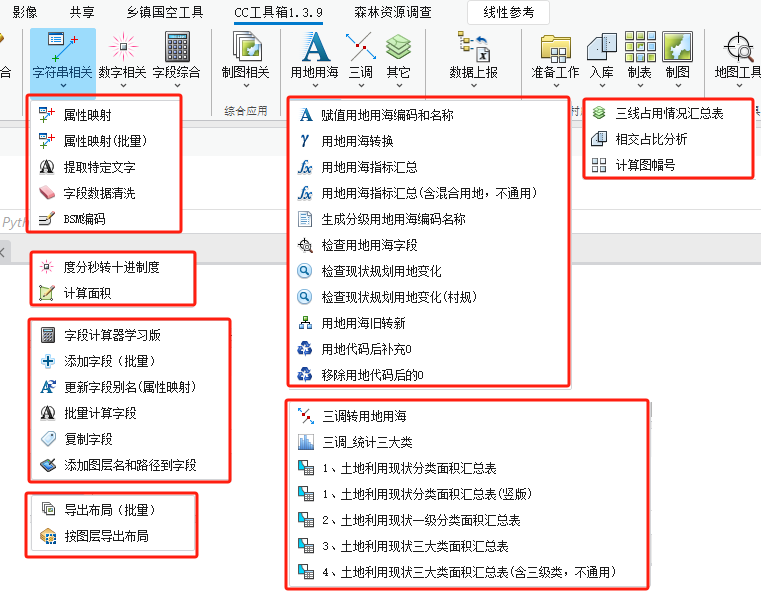

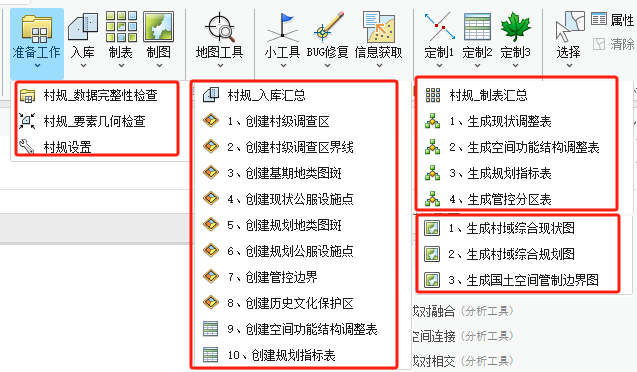

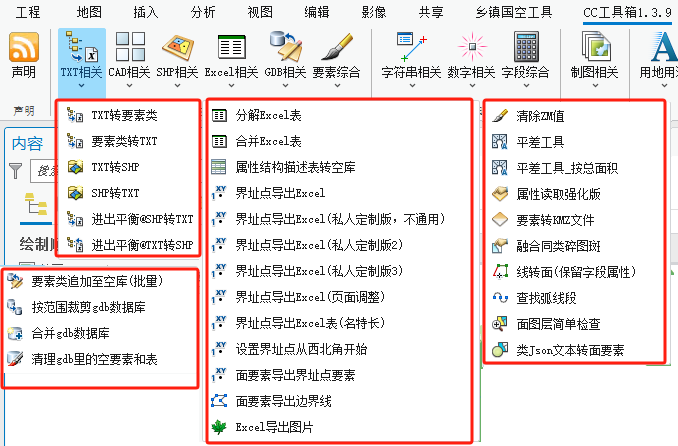

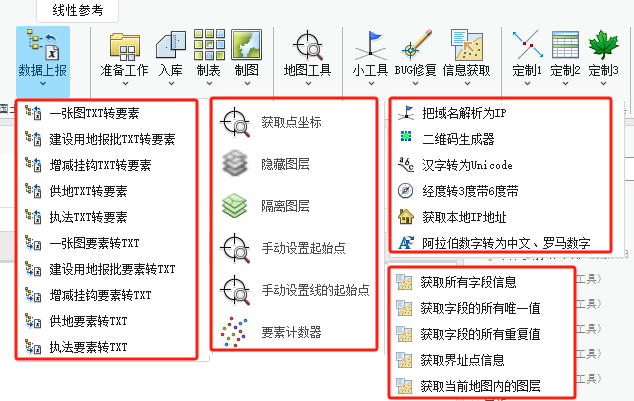

工具数量较多,部分截图如下:








三、使用帮助

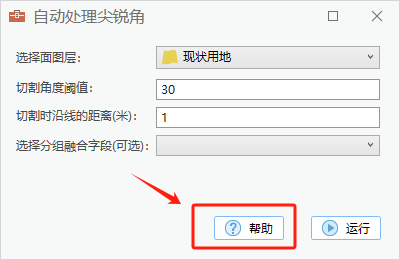

1、在每个工具框的界面右下角一般都有一个【帮助】键,点击后可链接到帮助说明。


查看帮助可以帮你减少一些bug的产生,如果还有问题,或者如果想及时获取解答,提出新的需求,反映工具bug,可以加下面的微信号,拉入交流群,在群里提问

2、CC工具箱的源码也在上面的共享网盘里,有想一起学习的同学也可以看下面的开发攻略集合贴,这里有开发过程的记录及大部分原码,也是一个不错的教程:

https://blog.csdn.net/xcc34452366/article/details/129223703https://blog.csdn.net/xcc34452366/article/details/129223703


四、本次更新的部分工具

(1)继续Bug修复和UI调整

一、关于在选择要素图层时报错并导致Pro崩溃的bug,继续修复完善。

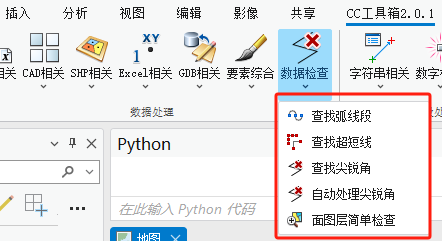

二、新增一个【数据检查】组,将之前的几个相关工具移动了这里:

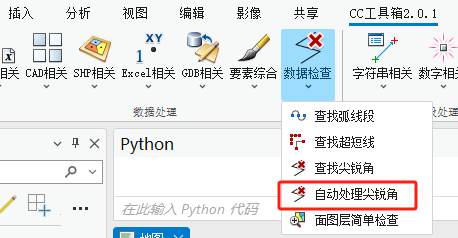

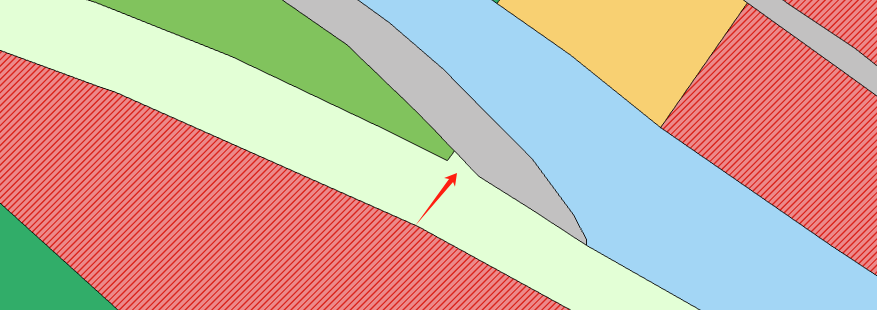

(2)自动处理尖锐角

尖锐角的自动处理是个挺复杂的流程,工具采用的算法不一定是最好的,只是目前我能做到的程度。

不要盲目相信此工具,但可以一试。

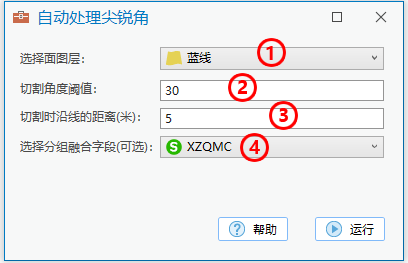

1、选择面图层

选择要处理的面图层即可。

2、切割角度阈值

小于这个角度的才会被当作尖锐角,进行处理。

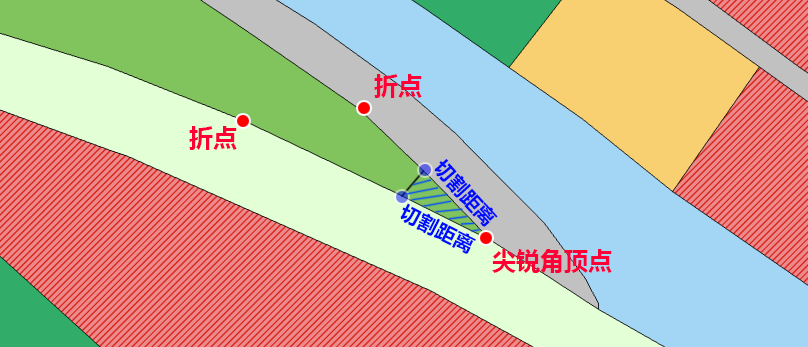

3、切割时沿线的距离(米)

工具会沿着尖锐角顶点所在的2条边线进行切割。

如果2条边线都大于设置的切割距离,那就按切割距离进行切割。

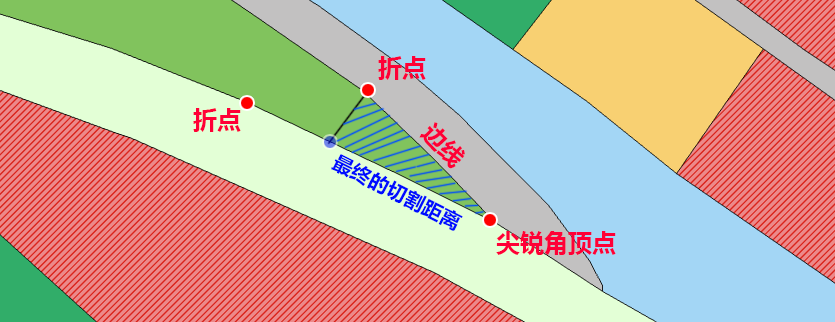

如果有边线小于设置的切割距离,那就将切割距离修改为最小边线的距离,这样可以避免切割距离设置过大造成的问题。


4、选择分组融合字段(可选)

对于切割后的尖锐角图斑,将有选择性的进行就近合并。

如果这个参数不选,那就是无条件的就近合并。

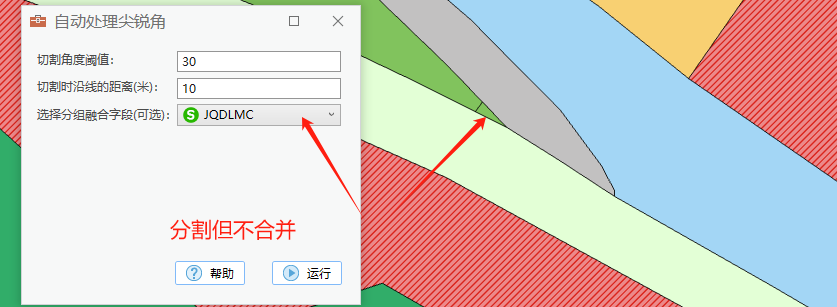

如果选择了某个字段,那么就会换同字段值的图斑进行合并,如果相邻不存在同字段值的图斑,那就不会合并。


工具运行后,会自动生成结果图层,并在当前地图自动加载。

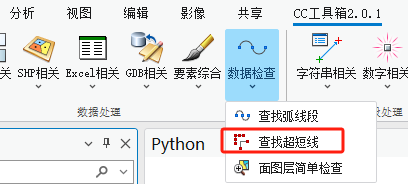

(3)查找超短线

这是一个查找线或面要素的超短线的工具。

超短线有可能会在数据质检的检查项中,因为做了这个工具。

线要素查找的是本身,面要素查找的是边界线。

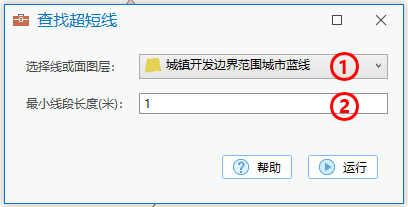

1、选择线或面图层

选择线图层或面图层都行。

2、最小线段长度

设置最小线段长度,小于这个值的线会被检测为超短线。

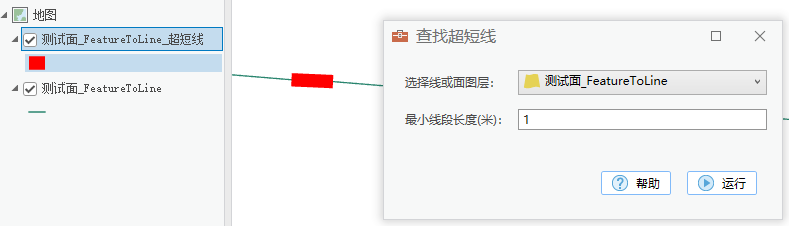

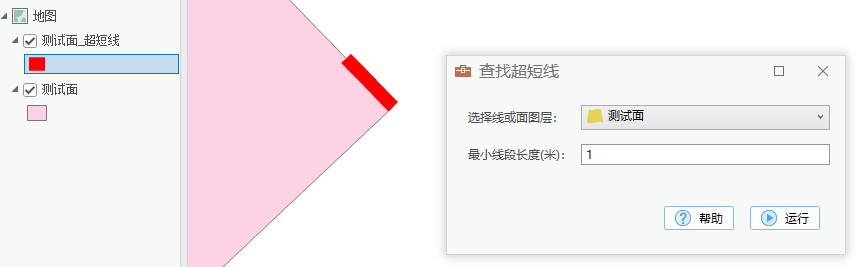

测试结果,线图层和面图层。

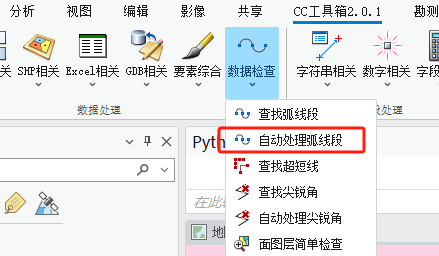

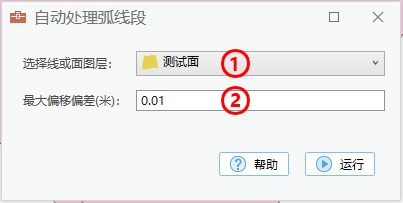

(4)自动处理弧线段

之前做过一个查找弧线段的工具。

至于自动处理弧线段的方法,也介绍过,使用【增密】即可。

为了方便使用,在CC工具箱也加了这么个工具,跟【查找弧线段】工具放在一起,省得去找。

工具其实就是调用了【增密】工具,没什么特别之处,平时用【增密】工具的人请无视它。



1、选择线或面图层

弧线段增密可以是线图层,也可以是面图层。

2、最大偏移偏差

工具采用的【增密方法】是【偏移】,这样可以保证只有弧线段被增密,是比较理想的结果。

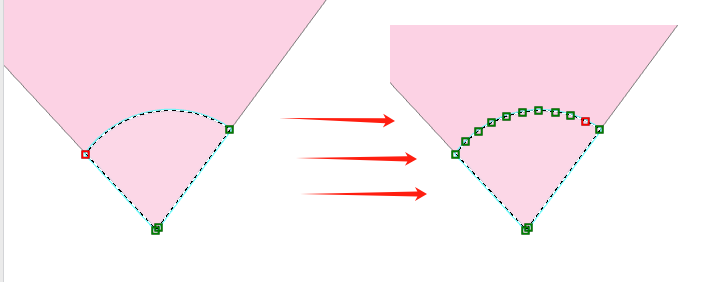

生成结果如下,弧线段被转化成均匀的折点:

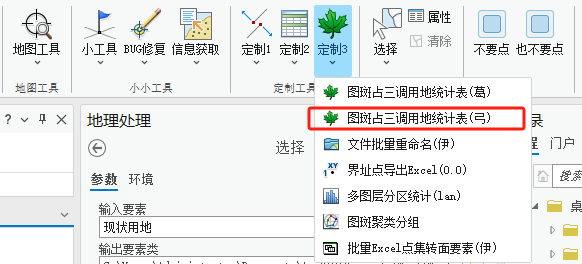

(5)图斑占三调用地统计表(弓)

群友定制工具。

功能为统计用地图斑占用三调的情况。

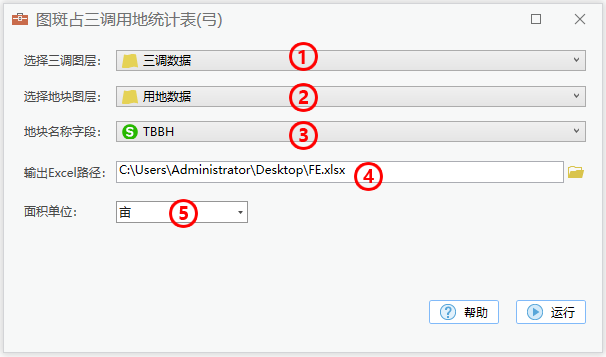

1、选择三调图层

选择要处理的三调数据。三调的那些字段不要缺失,包括【TBBH、DLBM、DLMC】

2、选择地块图层

工具会分地块进行统计,统计每个地块占用的地类情况。

地块图层需要一个文本型字段起到类似地块名称的作用。

3、地块名称字段

选择一个用来标记地块的文本型字段。

4、输出Excel路径

生成的Excel文件的路径。

5、面积单位

设置统计的面积单位,有【平方米,公顷,平方公里,亩】。

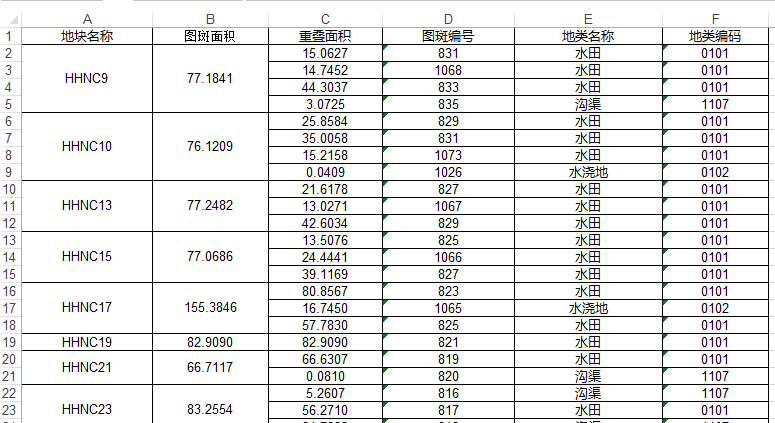

生成结果:

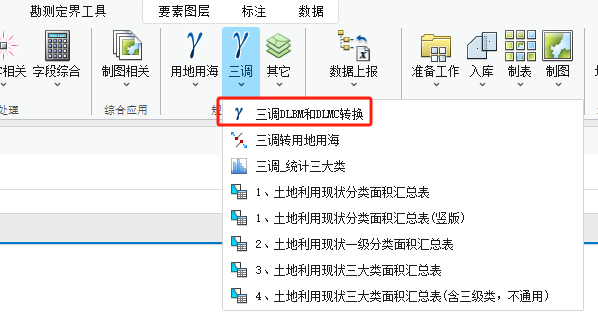

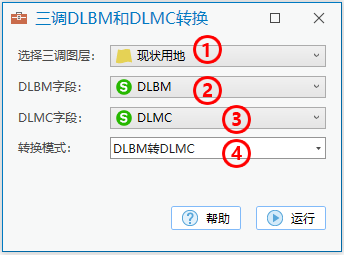

(6)三调DLBM和DLMC转换

之前做过一个用地用海代码和名称的转换工具。

这个工具基本是一样的功能,不过这次换成三调DLTB的【DLBM和DLMC】之间的转换。

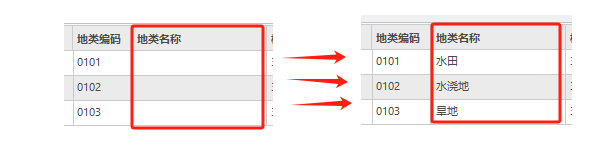

生成结果如下:
