PLC（SicarV4.2_ABB）程序结构说明文档

本手册为汽车零部件项目PLC软件Sivar4.2_ABB_V1.0版本作指导参考和解释作用

Sivar4.2_ABB_V1.0是在Sicar4.2基础上开发用于ABB汽车零部件相关项目的PLC软件版本。

操作前提

使用本手册和相关版本软件的人员必须接受过ABB培训和经过授权，具备电气安装、编程和维护、维修工作必需的技能，仅允许由符合下列条件的人员进行：

• 年满18周岁
• 接受过ABB软件培训
• 了解与此有关的危险
• 阅读过并理解本用户手册
• 能够可靠地完成交给他们的任务

1. 基本介绍
2.  软件版本

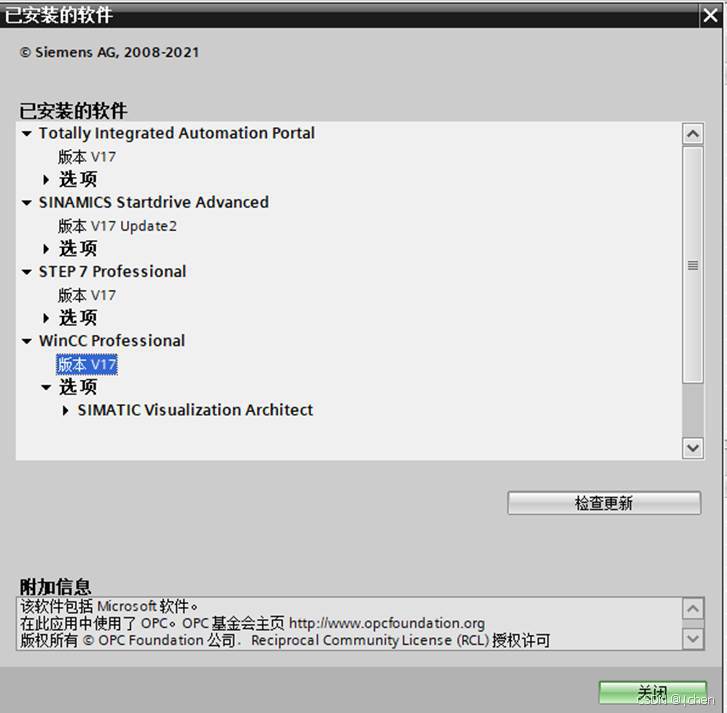

PLC软件编程版本使用博途V17版本，相关软件安装版本如下表所示：

1. 软件编程

软件编程使用到的编程语言包括：Graph\LAD\SCL\STL,以LAD和GRAPH为主，在SICARV4.2基础上开发基本功能块和SIVARC生成功能。

1. 硬件组态

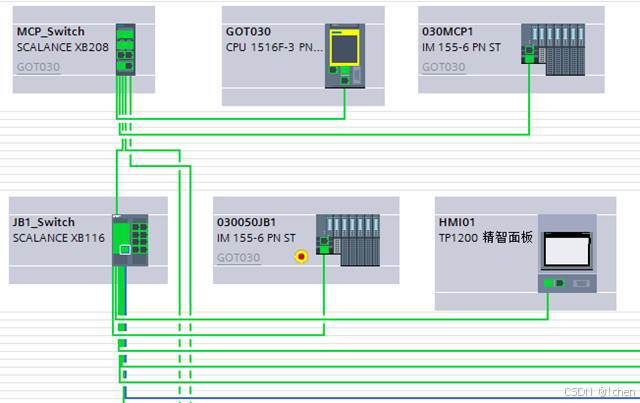

3.1网络视图

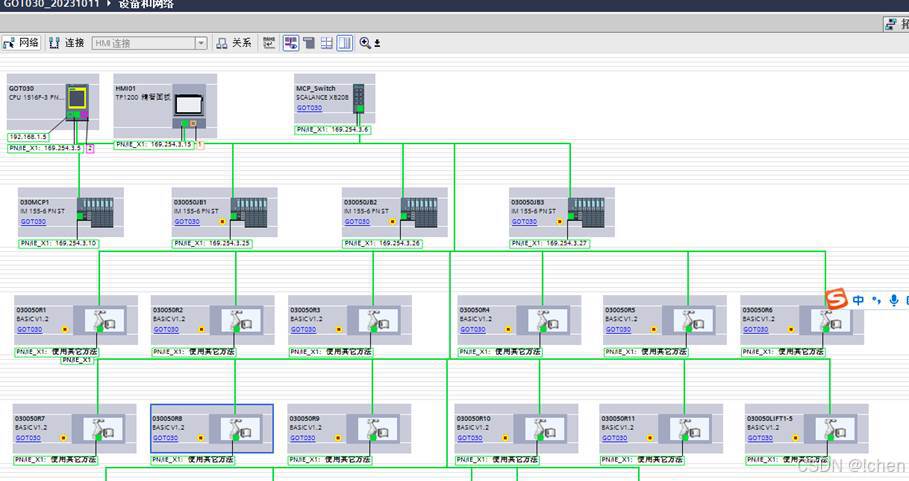

                   网络视图包含硬件名称、IP地址和设备编号、以及具体IO地址、安全地址的分配。

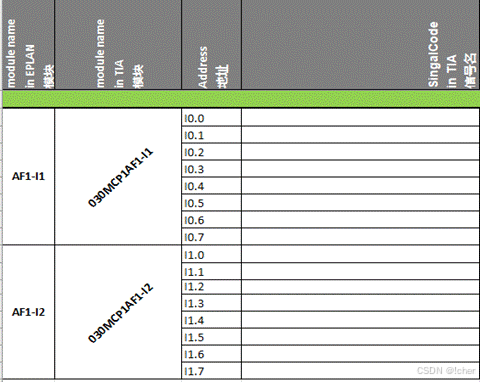

1）硬件名称： 硬件名称需要与前期硬件IO_LIST规划保持一致；

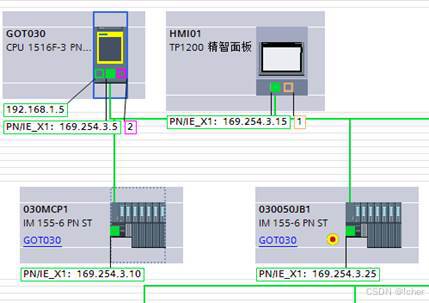

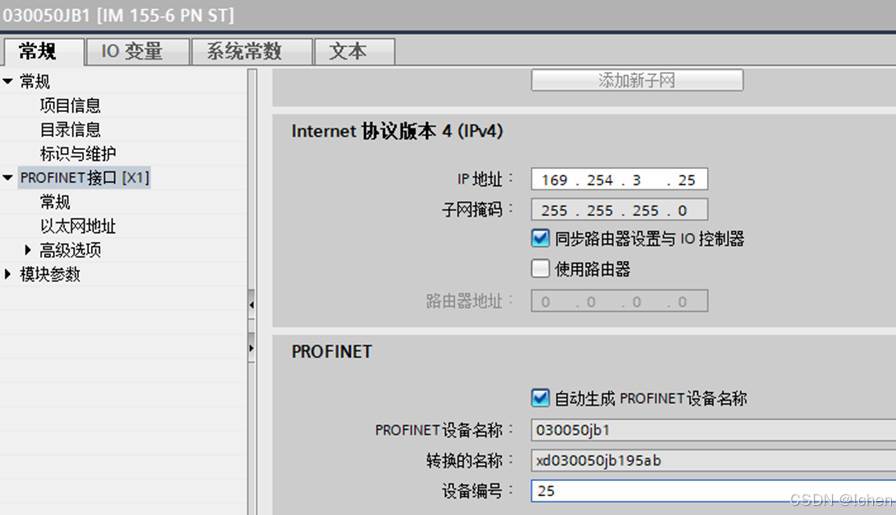

2）IP地址：需要与前期硬件IP_LIST规划保持一致；

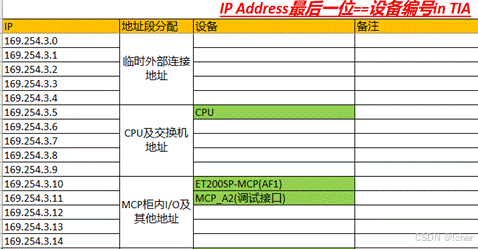

  3）设备编号：设备编号与设IP地址最后一位保持一致；

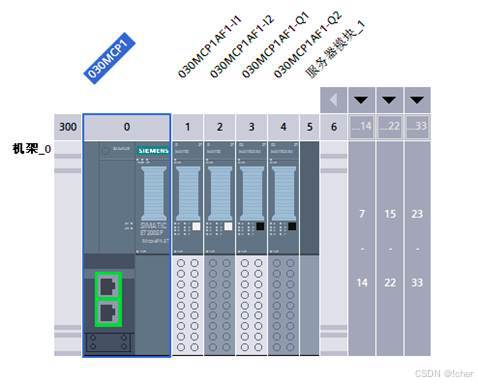

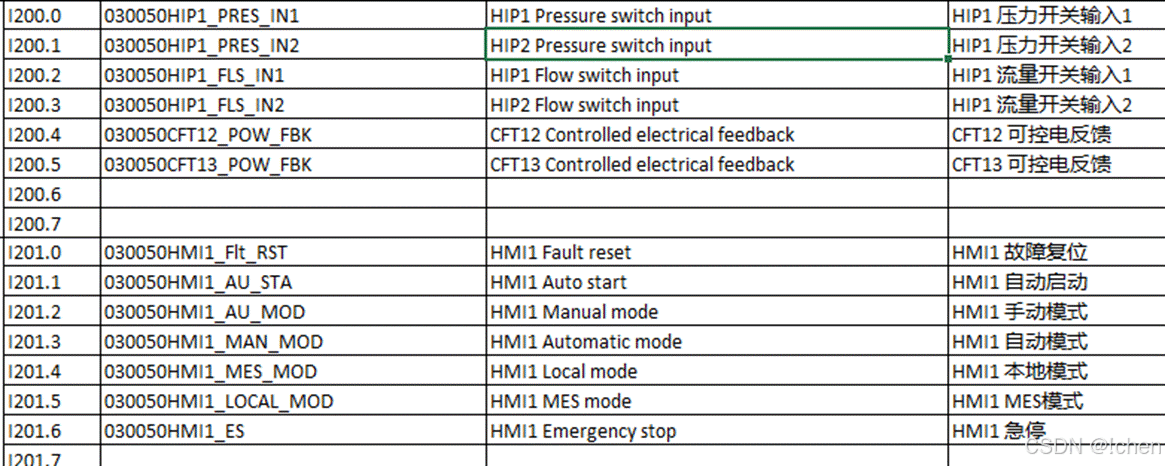

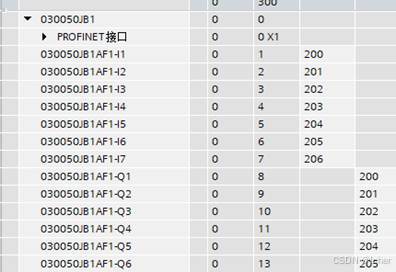

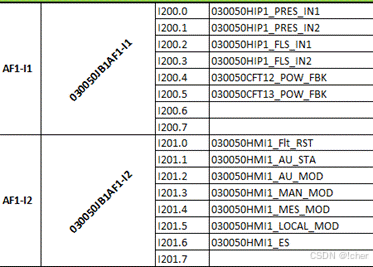

4）IO地址：IO地址与IO_LIST规划一致；

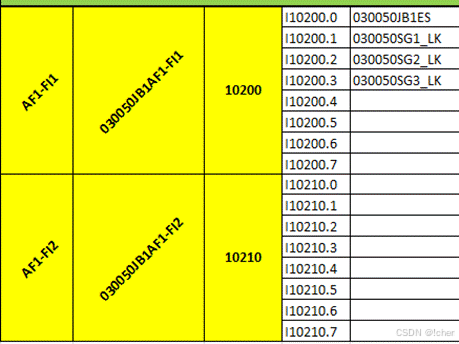

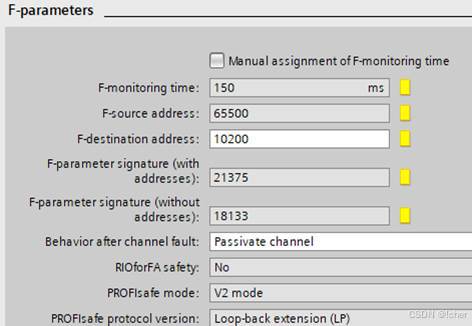

5）安全模块地址：安全模块地址IO_LIST规划一致,与安全IO起始地址一致；



3.2 拓扑视图

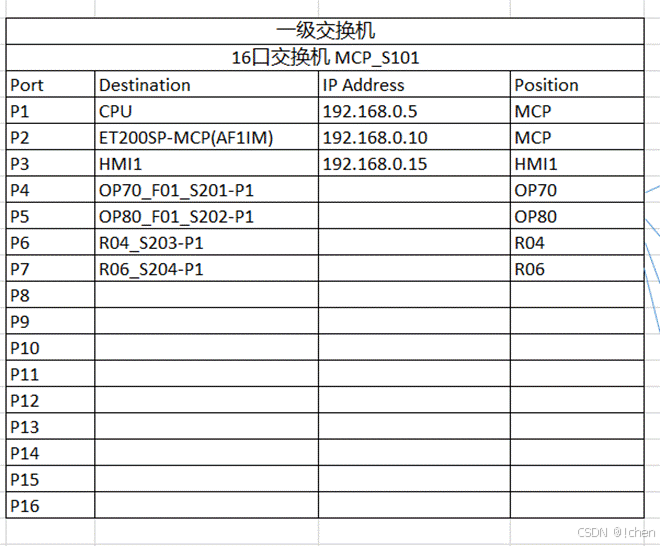

          拓扑视图是网络连接的组态视图，如果组态了拓扑视图,那么实际Profinet网口接的位置必须要和拓扑视图保持一致，否则将触发报警。拓扑视图网口组态需要与IP LIST保持一致。



1. 软件结构

4.1变量表

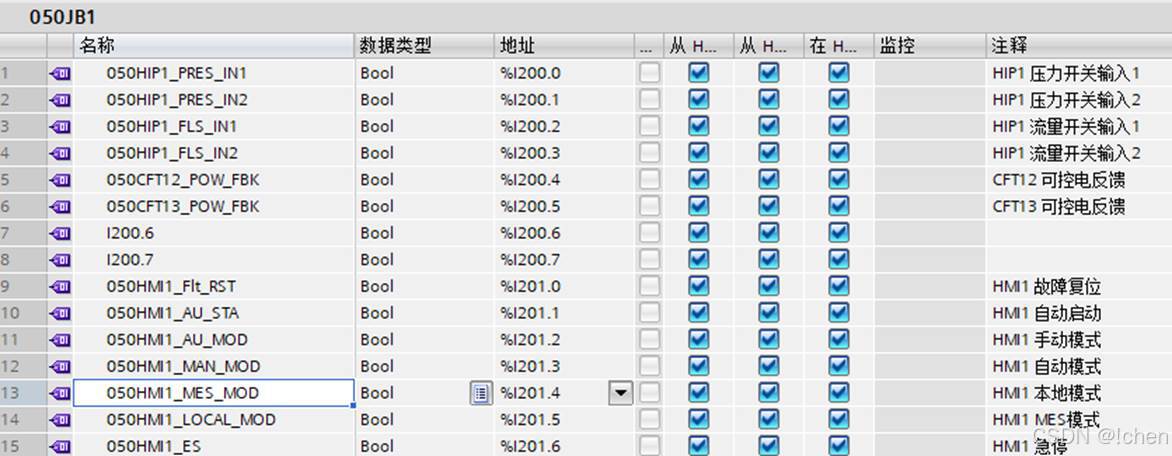

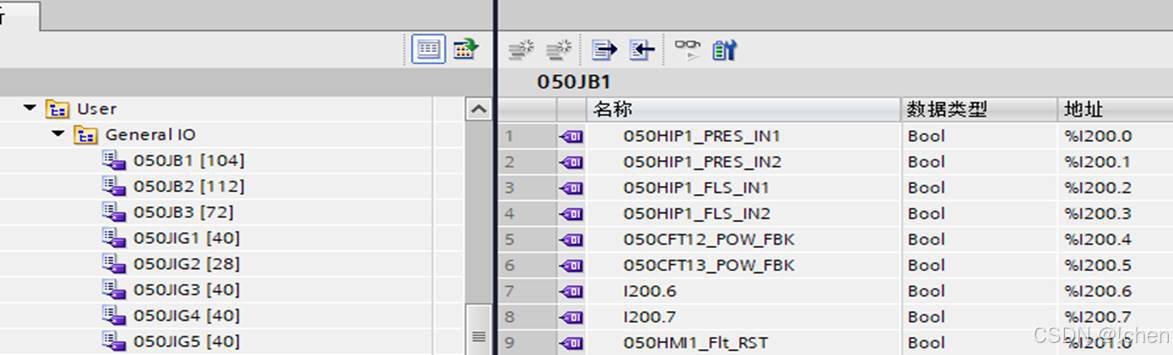

1）General IO：按照JB箱或现场模块划分，IO变量命名和地址需要与IO_LIST保持一致；
