前言

SRS4.0支持将RTMP流转换成RTC流，本文将结合源码分析下这个过程。

配置

首先，需要在SRS4.0的启动配置文件里面开启RTC Server和RTC 能力，可以参考官方提供的配置文件./trunk/conf/rtmp2rtc.conf，对应配置项如下：

RTC Server配置：

rtc_server {
    enabled on;
    listen 8000; # UDP port
    # @see https://github.com/ossrs/srs/wiki/v4_CN_WebRTC#config-candidate
    candidate $CANDIDATE;
}

RTC配置，RTC配置是在vhost项下开启的

vhost __defaultVhost__ {
    rtc {
        enabled     on;
        # @see https://github.com/ossrs/srs/wiki/v4_CN_WebRTC#rtmp-to-rtc
        rtmp_to_rtc on;
        # @see https://github.com/ossrs/srs/wiki/v4_CN_WebRTC#rtc-to-rtmp
        rtc_to_rtmp on;
    }
}

源码分析

接下来具体分析下rtmp2rtc的源码

在SrsRtmpConn类中的acquire_publish方法中判断是否开启了rtc功能，如果开启了，则会为该路流创建一个SrsRtcSource实例，用来管理一路rtc流
创建rtmp2rtc的bridger SrsRtcFromRtmpBridger用于将rtmp的音视频packet转封装成rtc需要的packet。将前面创建的SrsRtcSource实例传递到bridger中，并且初始化bridger, 随后将该bridger注册到管理一路rtmp流的SrsLiveSource实例中。
bridger初始化，在bridger的初始化函数分别初始化了SrsRtmpFormat和SrsAudioTransCoder实例，SrsRtmpFormat实例用于解析rtmp流的音视频tag，SrsAudioTransCoder实例用于将音频编码格式转换成webrtc需要的opus格式。
接下来看下SrsLiveSource里面是怎么调用bridger的，SrsLiveSource主要在四个地方调用了bridger。将音视频包透传到bridger中，将[un]publish状态传递到bridger中。

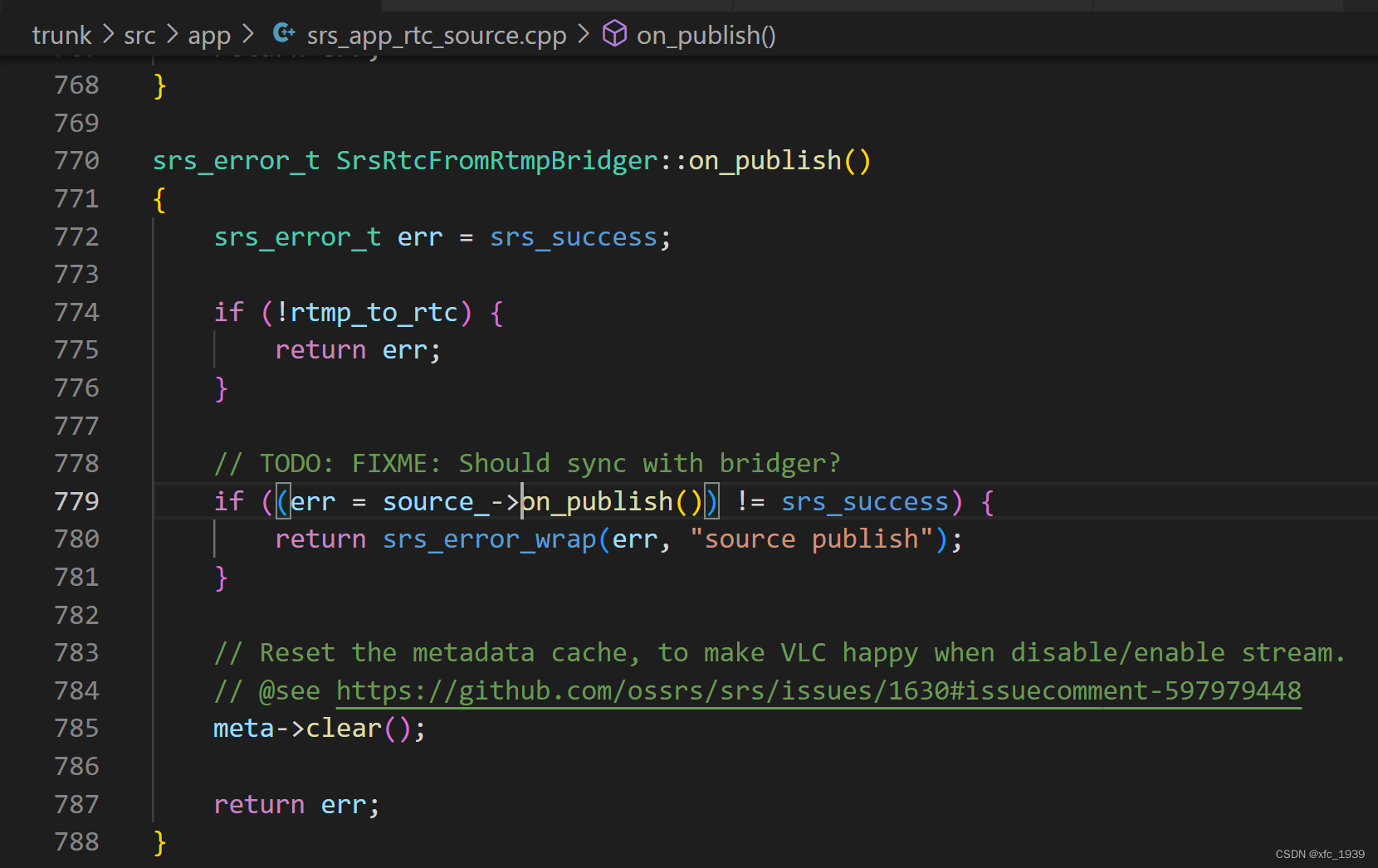

- on_publish，在SrsLiveSource的on_publish函数中会调用bridger的on_publish函数，而bridger的会做一些逻辑校验以及调用SrsRtcSource的on_publish函数，并且清除meta（video/audio sequence header）缓存
- on_unpublish，unpublish的处理逻辑和publish的差不多，meta数据不清除，并且缓存当前(video/audio sequence header)，代码如下，不再赘述
on_audio处理逻辑

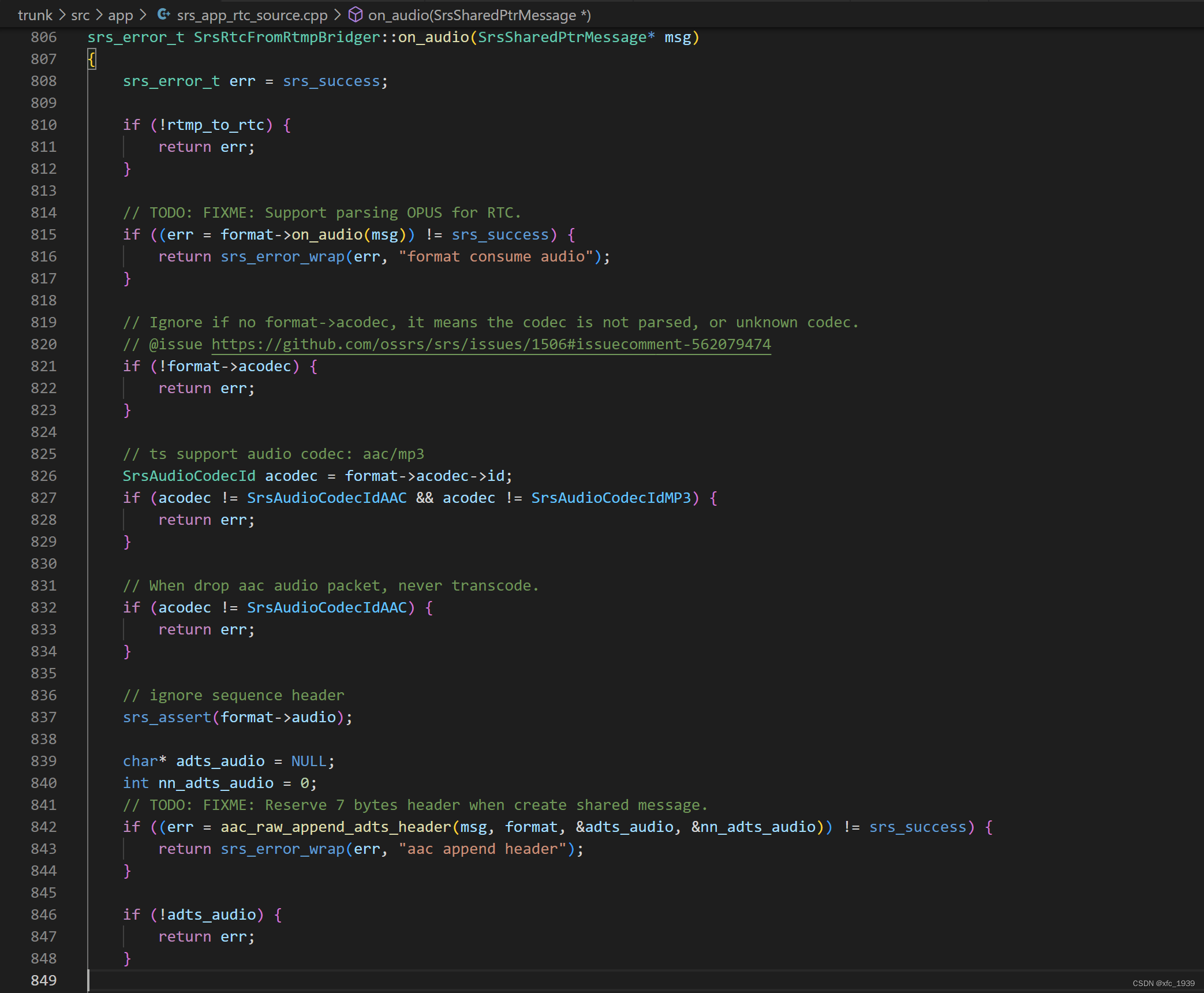

- bridger通过on_audio收到音频数据包时，通过SrsRtmpFormat实例对音频数据进行解tag和解封装，丢弃掉非AAC编码的音频数据包，并且给AAC raw数据增加ADTS头

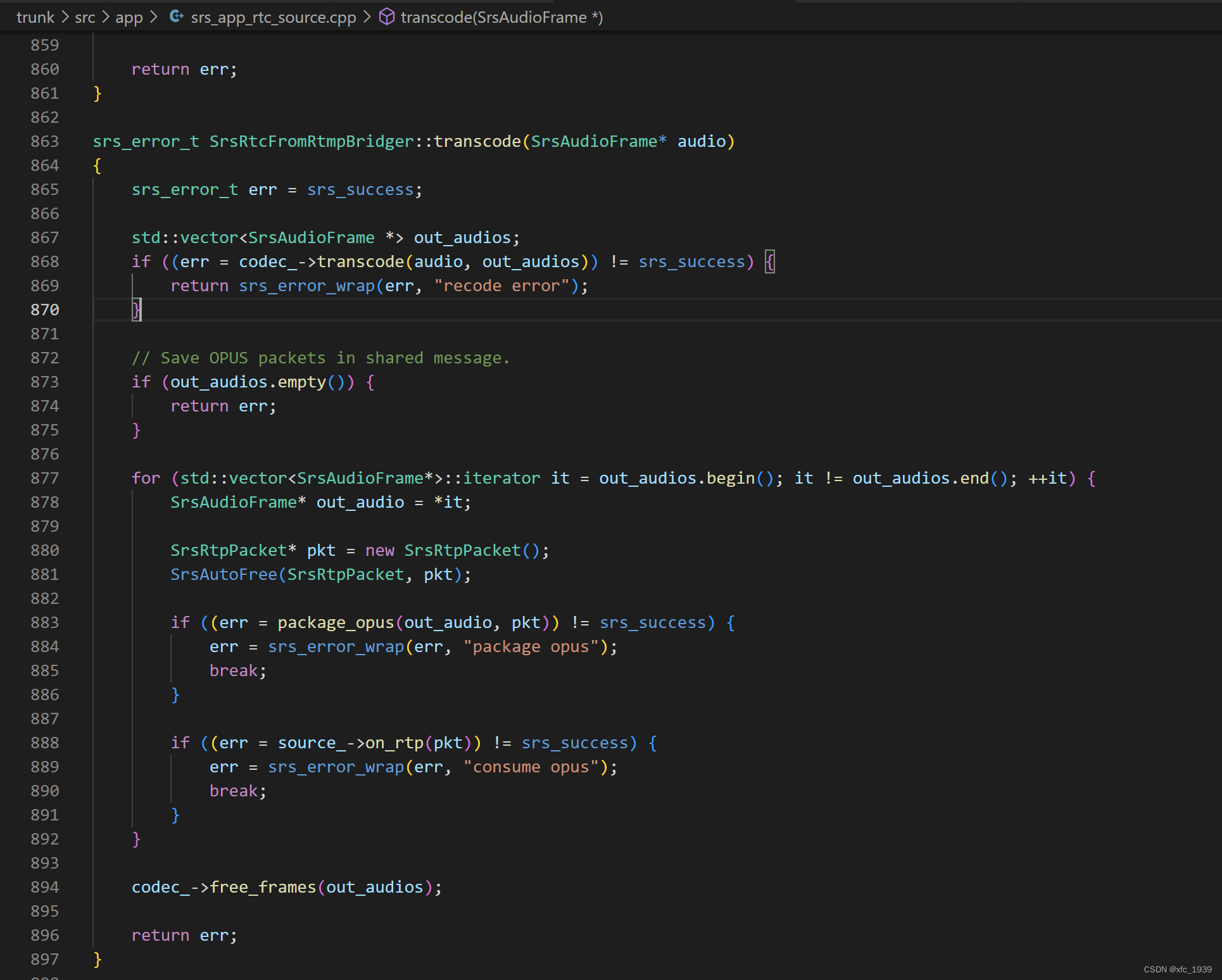

- 将增加ATDS头的音频数据保存到SrsAudioFormat中，调用SrsAudioTranscoder实例将AAC音频数据转码成OPUS音频数据，将转码后的音频数据打包成RTP packet，透传给SrsRtcSource。
on_video 处理逻辑
- bridger首先判断视频数据是不是h264序列头，如果是则缓存它

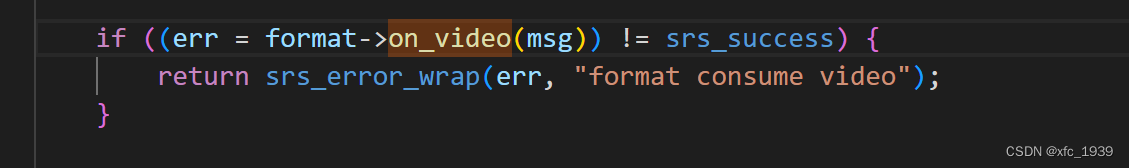

通过SrsRtmpFormat实例解析视频数据tag和封装

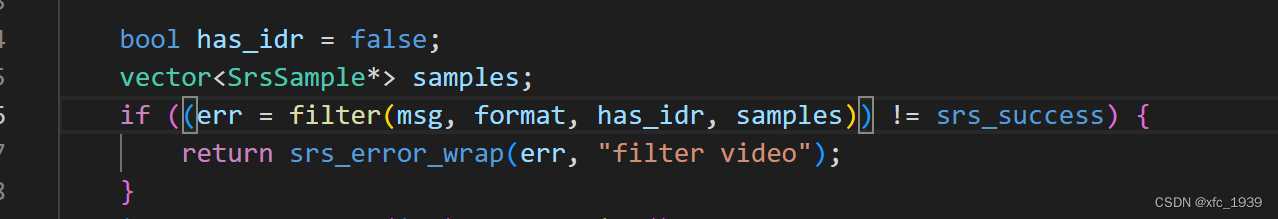

过滤视频数据，根据配置过滤B帧，因为RTC不支持B帧
对于IDR帧，首先按照rtp STAP-A的打包方式打包SPS/PPS数据递交到SrsRtcSource

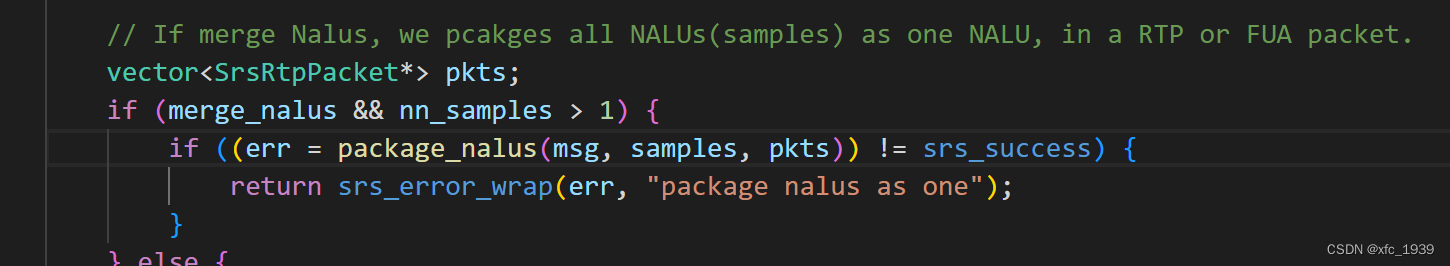

如果开启了merge nalu，则将所有NALU合并成一个NALU，并且打包到一个RTP 或者 FUA packet中

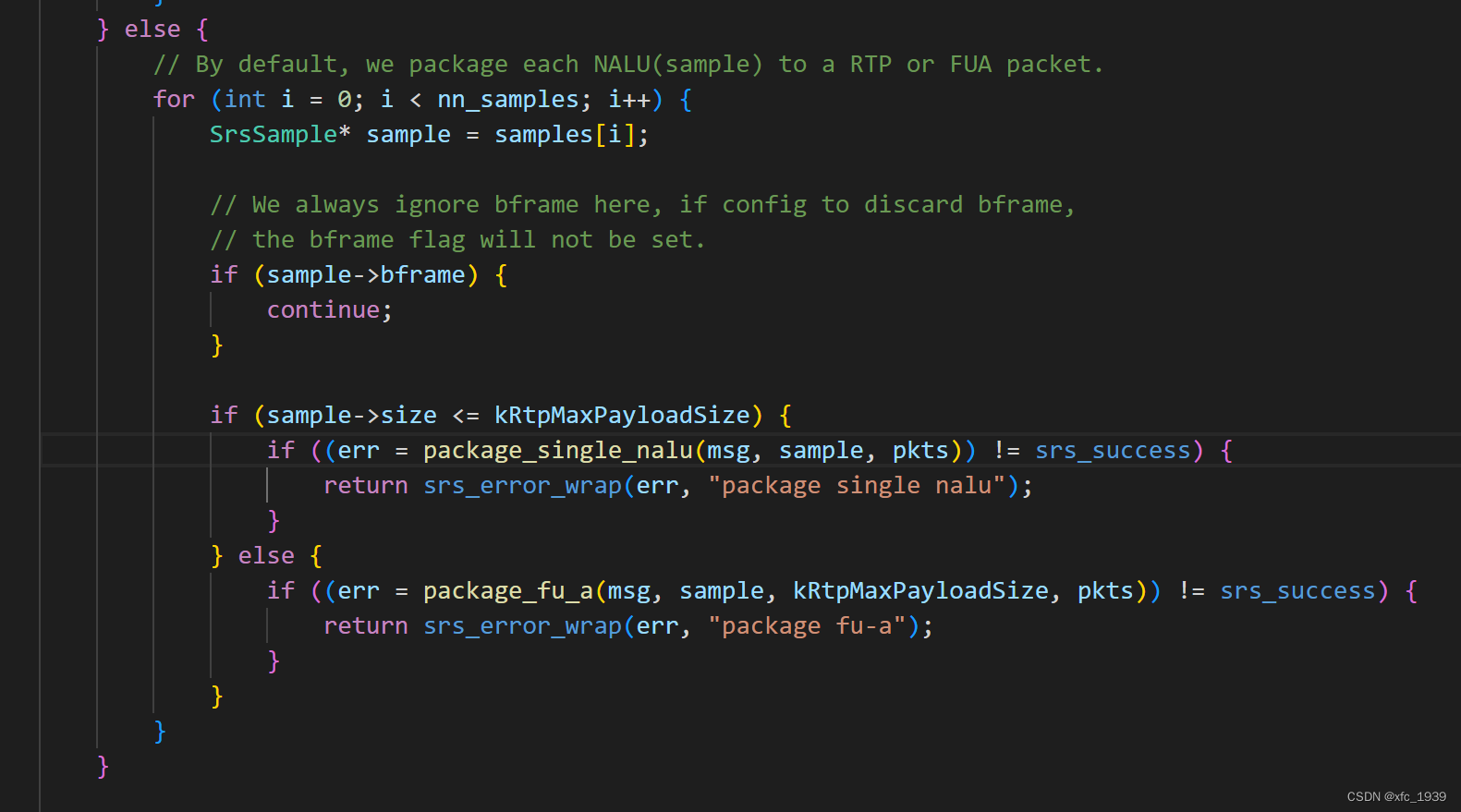

未开启merge nalu，则一个NALU对应一个RTP packet，单个NALU大于最大的RTP packet负载(webrtc default: 1200)则使用 FUA packet，打包完成后则投递到 SrsRtcSource中

总结

SRS4.0 rtmp2rtc的流程包括：首先创建一个rtmp2rtc的bridger，这个bridger包含一个管理rtc流的SrsRtcSource实例，将这个briger注册到管理rtmp流的SrsLiveSource实例中，SrsLiveSource收到的所有rtmp tag都将投递一份到这个bridger，这个bridger负责将rtmp tag数据解析和转码(AAC2OPUS)，并且按照配置打包成rtp packet投递到SrsRtcSource中。
