基于51单片机秒表0.01精度99.99s仿真+实物设计

基于51单片机0.01精度秒表99.99s仿真设计（源码+仿真+原理图+PCB+报告+器件清单+讲解）

仿真版本：proteus 7.8或以上

原理图PCB：Altium Designer

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0002

✪1 功能说明：

定时器做精度为0.01的秒表；

1、秒表精度为0.01s；

2、按键可以实现启动、暂停及清零；

3、计时到99.99秒后清理重新开始计时。

需注意仿真中51单片机芯片是通用的，AT89C51,AT89C52都是51单片机的具体型号，内核是兼容的。无论stc还是at都一样，引脚功能都是一样的，程序也是一样的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片

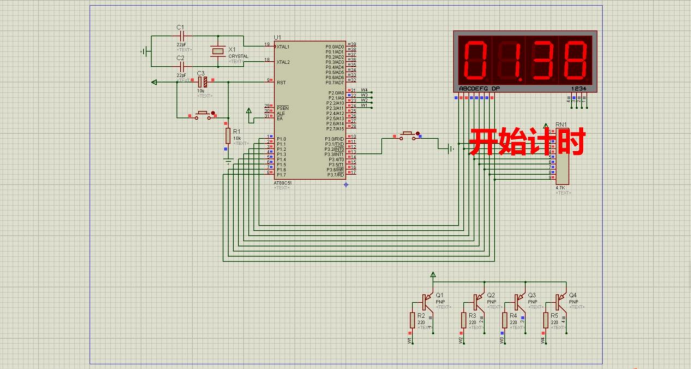

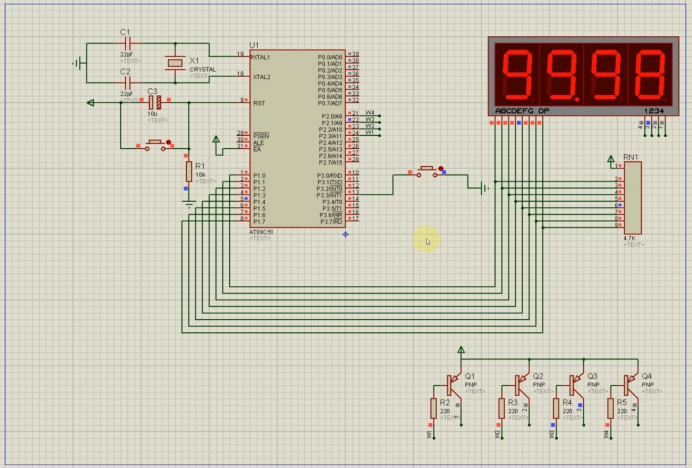

✪2 仿真效果：

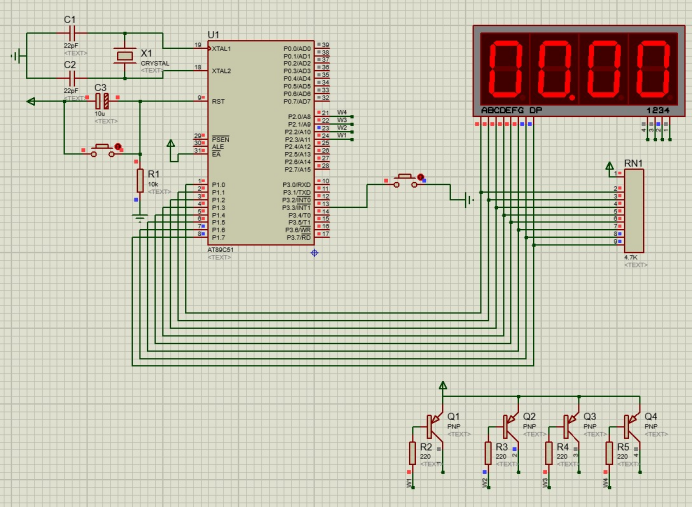

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后数码管显示00.00，按下按键开始计时，再按下按键停止计时，再按下按键复位计时时间。

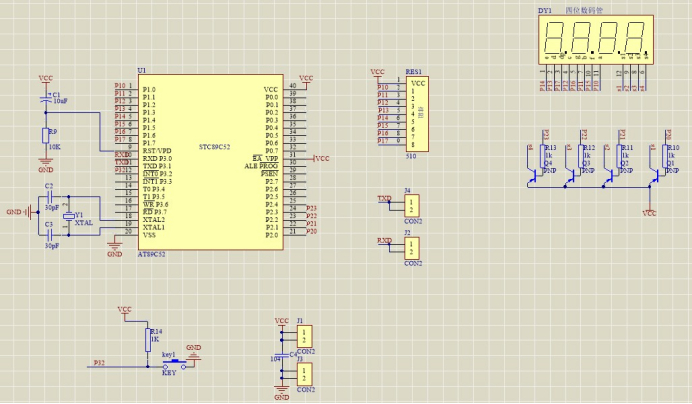

✪3 原理图：

原理图使用AD绘制。

Proteus仿真和实物作品的区别：

1.运行环境：Proteus仿真是在计算机上运行的，而实物则是在硬件电路板上运行。

2.调试方式：在Proteus仿真中，可以方便地进行单步调试和观察变量值的变化，而在实物中则需要通过调试器或者串口输出等方式进行调试。

电路连接方式：在Proteus仿真中，可以通过软件设置进行电路连接的修改，而在实物中则需要通过硬件电路板和连接线进行修改。

3.运行速度：Proteus仿真通常比实物运行速度快，因为仿真是基于计算机运行的，而实物则需要考虑电路板上的物理限制和器件的响应时间等因素。

4.功能实现：在Proteus仿真中，可以通过软件设置实现不同的功能，而在实物中则需要根据电路设计和器件的性能进行实现。

元器件清单

电容	C1	电解电容	Cap Pol1	1
电容	C2, C3	0805_C	Cap	2
电容	C4	0805_c	CAP	1
数码管	DY1	四位数码管	四位数码管	1
2PIN排针	J1, J2, J3, J4	HDR1X2	CON2	4
按键	key1	SWITCH	KEY	1
三极管	Q1, Q2, Q3, Q4	TO-92A	PNP	4
电阻	R9	0805	Res2	1
电阻	R10, R11, R12, R13, R14	0805	RES	5
电阻	RES1	SIP9	排阻	1
单片机	U1	STC89C52	AT89C52	1
晶振	Y1	晶振12M	XTAL	1

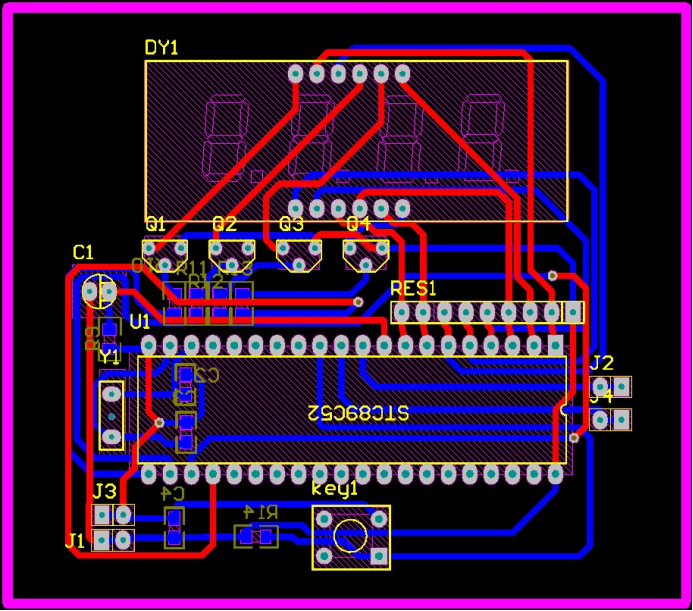

✪4 PCB图：

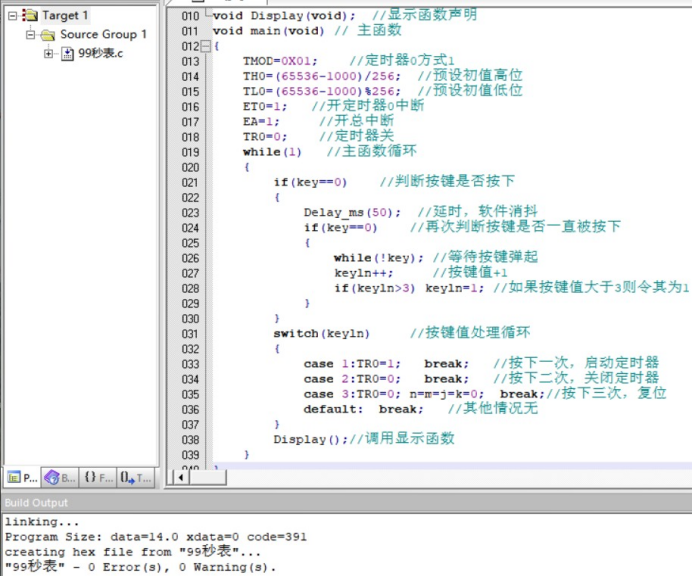

✪5 程序源码：

✪6 设计报告

11000+字设计报告
