【防火墙与入侵】GNS3 搭建简单网络拓扑环境

序

PC1与PC2是gns3的vpc(linux版本有，windows版本好像没有),Cloud1是虚拟机

内含，路由器基本配置，gns3与虚拟机相连，路由器telnet

演示视频:https://www.bilibili.com/video/BV1dg4y1b7xD/

现在是3.27 22:07 视频在审核。

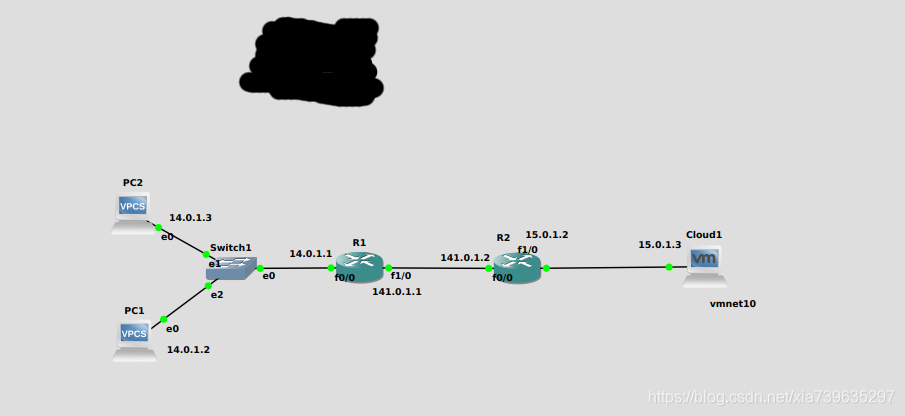

网络拓扑

目的网络拓扑，涂黑的地方是我的个人信息(这图是我从我报告里拿来的)

设备配置

设备	接口	ip地址
R1	f0/0	14.0.1.1
R1	f1/0	141.0.1.1
R2	f0/0	141.0.1.2
R2	f1/0	15.0.1.2
PC1	e0	14.0.1.2
PC2	e0	14.0.13
Cloud1	vmnet10	15.0.1.3

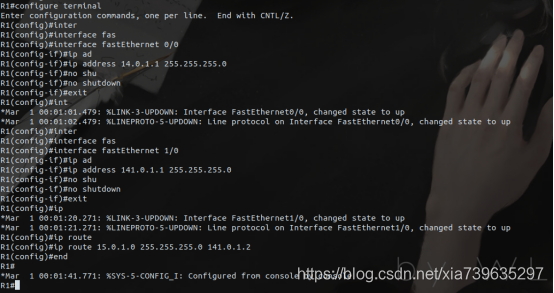

R1配置如下:

R1#configure terminal

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip address 14.0.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#interface fastEthernet 1/0

R1(config-if)#ip address 141.0.1.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#ip route 15.0.1.0 255.255.255.0 141.0.1.2

R1(config)#end

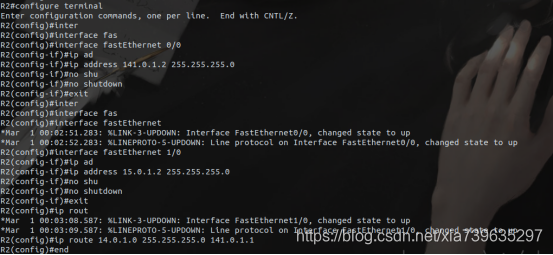

R2配置如下:

用户名和密码可以随便设置,打码的地方是我名字。

R2#configure terminal

R2(config)#interface fastEthernet 0/0

R2(config-if)#ip address 141.0.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#interface fastEthernet 1/0

R2(config-if)#ip address 15.0.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#ip route 14.0.1.0 255.255.255.0 141.0.1.1

R2(config)#end

R2#configure terminal

R2(config)#user 4ut15m password 4ut15m
R2(config)#line vty 0 4
R2(config-line)#login local
R2(config-line)#end



PC机配置:

PC1:

PC1> ip 14.0.1.2 14.0.1.1

PC2:

与虚拟机相连:

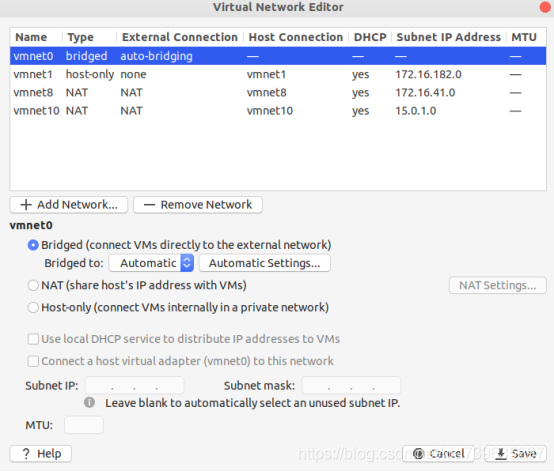

打开虚拟网络编辑器

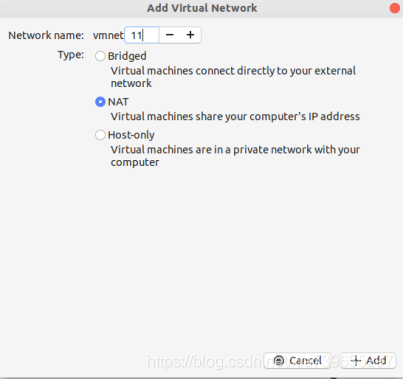

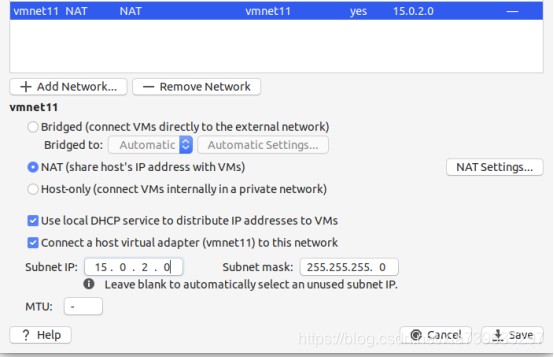

手动添加一张网卡(这里的vmnet10是我之前添加的，下面我再添加一张vmnet11),点击Add Network...,设置网卡名称与连接方式

添加后再进行子网ip和子网掩码的设置

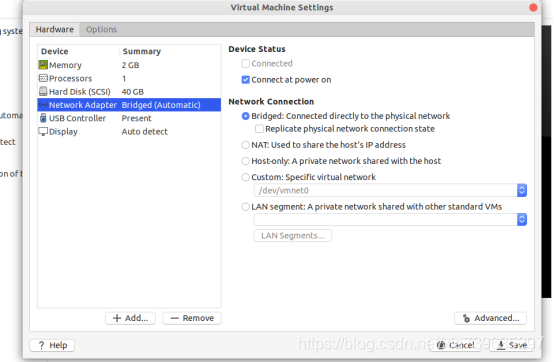

给虚拟机使用该网卡

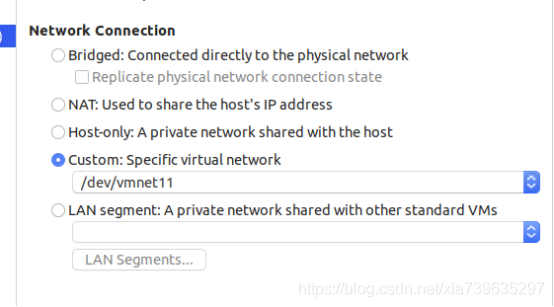

点击Custom,选择要使用的网卡(vmnet11)

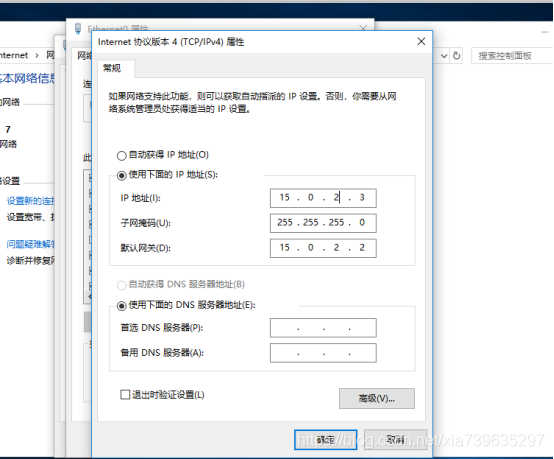

保存后打开虚拟机,在虚拟机中进行ip设置，将网关ip设置为路由器R2的ip

检验连通

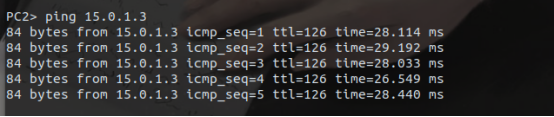

PC1与PC2 ping虚拟机

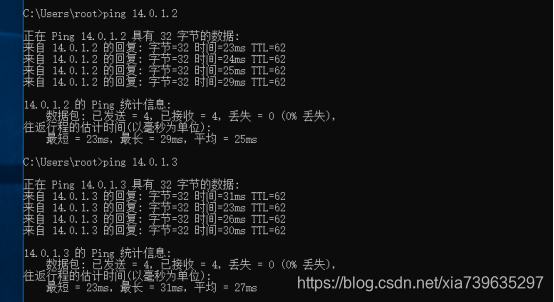

虚拟机ping PC1与PC2

R1 telnet R2

数据包抓取

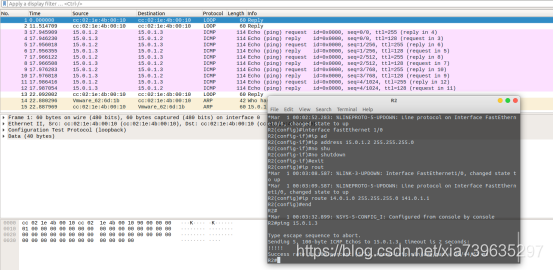

R2与虚拟机间的流量

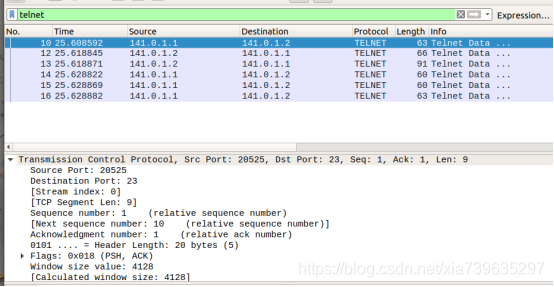

R1与R2间的流量
