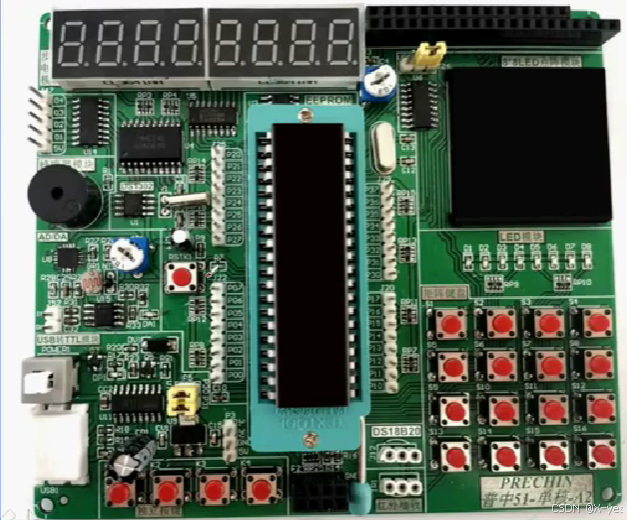

普中A2开发板

其中采用了两个四位一体的共阴极数码管，MicroUSB接口，复位按键，1602可以辅助输入密码，电位器等，跳线帽，595的使能管脚。

知识点：

1、595使能管脚接GND意味着595始终处于工作状态，导致管脚有默认的输入电平，让点阵发光，如果想让595不处于工作状态，可以使用跳线帽，将跳线帽的使能管脚调到VCC。

2、矩阵按键（输入装置）的好处：如果是独立按键要用16个，会占用单片机上的16个I/O口，而矩阵按键只需要一行加上一列的数（4+4）个I/O口。

3、1602的名字解释：有两行，每一行可以显示16个字符。

4、9648的名称解释：每一行有96像素点，每一列有48个像素点。

5、DS18B20温度传感器接口，插入管脚的时候需要注意其凸起的方向，不可以插反，否则会出现短路现象。也不可以与红外接收器插错。

6、红外接收头：配合红外遥控器实现无线遥控。

7、NRF24L01要想实现2.4G的无线通信必须要两个这样的模块，如两个这样的开发板。通信距离可以达到500米。

8、独立按键一端连接I/O口，另外一端接地。只需要判断I/O口的电平状态就可以实现检测。

9、矩阵按键可以扩展I/O的连接，控制时要检测行和列，在4X4矩阵键盘中，第一排中三列接高电平，一列接低电平，也相当于是独立按键。

10、电源的输出管脚，当外部传感器需要供电时，稳压芯片将miniUSB输入的5V转化为3.3V，3.3V、GND、5v三根排针。

11、USB转TTL模块，

12、51单片机可以实现串口下载，但是电脑中只有USB接口，可以用到CH340C芯片，电源通过电脑传到CH340C转为串口，串口连接到短接片的一边（分别对应串口发送和接收），另外一边则连接到单片机上。

当短接片上的跳线帽被拔掉的时候，单片机的串口与CH430C的串口没有连接，其实要想调试这些串口模块可以通过串口调试助手发送一些AT指令来调试，而不需要直接连接单片机的串口窗口，直接短接到CH340C从而连接到电脑。这样通过串口调试助手发送信号到CH340C，然后再到各个模块，各个模块做出的响应会返回到串口调试助手。
