Android 基于google Zxing实现二维码、条形码扫描,仿微信二维码扫描效果

Android 高手进阶 专栏收录该内容
21 篇文章 1 订阅

转载请注明出处:http://blog.csdn.net/xiaanming/article/details/10163203

了解二维码这个东西还是从微信中,当时微信推出二维码扫描功能,自己感觉挺新颖的,从一张图片中扫一下竟然能直接加好友,不可思议啊,那时候还不了解二维码,呵呵,然后做项目的时候,老板说要加上二维码扫描功能,然后自己的屁颠屁颠的去百度,google啥的,发现很多朋友都有介绍二维码扫描的功能,然后我就跟着人家的介绍自己搞起了二维码扫描功能,跟着人家的帖子,很快我的项目就加入了扫描二维码的功能,然后自己还很开心。


随着微信的到来,二维码越来越火爆,随处能看到二维码,比如商城里面,肯德基,餐厅等等,对于二维码扫描我们使用的是google的开源框架Zxing,我们可以去http://code.google.com/p/zxing/下载源码和Jar包,之前我项目中的二维码扫描功能只实现了扫描功能,其UI真的是其丑无比,一个好的应用软件,其UI界面也要被大众所接纳,不然人家就不会用你的软件啦,所以说应用软件功能和界面一样都很重要,例如微信,相信微信UI被很多应用软件所模仿,我也仿照微信扫描二维码效果进行模仿,虽然没有微信做的那么精致,但是效果还是可以的,所以将自己修改UI的代码和扫描二维码的代码分享给大家,一是自己以后项目遇到同样的功能直接拷贝来用,二是给还没有加入二维码功能的人一个参考,站在巨人的肩膀上,哈哈,我之前也是站在巨人的肩膀上加上此功能,接下来跟着我一步一步来实现此项功能,里面去除了很多不必要的文件

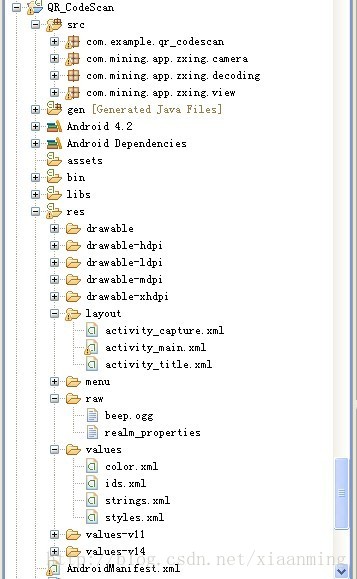

我们先看下项目的结构


  • 如果你项目也想加入此功能,你直接将com.mining.app.zxing.camera,com.mining.app.zxing.decoding,com.mining.app.zxing.view这三个包拷贝到你的项目中,然后引入相对应的资源进去,我也是从我的项目中直接引用过来的,包名都没改呢,当然还需要引用Zxing.jar

  • com.example.qr_codescan包里面有一个MipcaActivityCapture,也是直接引入我之前项目的代码的,这个Activity主要处理扫描界面的类,比如,扫描成功有声音和振动等等,主要关注里面的handleDecode(Result result, Bitmap barcode)方法,扫描完成之后将扫描到的结果和二维码的bitmap当初参数传递到handleDecode(Result result, Bitmap barcode)里面,我们只需要在里面写出相对应的处理代码即可,其他的地方都不用改得,我这里处理扫描结果和扫描拍的照片

	/**
	 * 处理扫描结果
	 * @param result
	 * @param barcode
	 */
	public void handleDecode(Result result, Bitmap barcode) {
		inactivityTimer.onActivity();
		playBeepSoundAndVibrate();
		String resultString = result.getText();
		if (resultString.equals("")) {
			Toast.makeText(MipcaActivityCapture.this, "Scan failed!", Toast.LENGTH_SHORT).show();
		}else {
			Intent resultIntent = new Intent();
			Bundle bundle = new Bundle();
			bundle.putString("result", resultString);
			bundle.putParcelable("bitmap", barcode);
			resultIntent.putExtras(bundle);
			this.setResult(RESULT_OK, resultIntent);
		}
		MipcaActivityCapture.this.finish();
	}

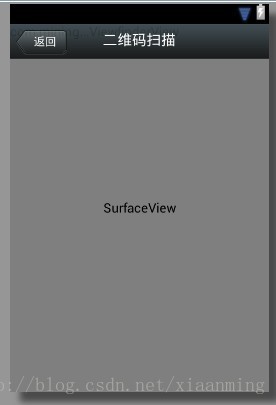

  • 我对MipcaActivityCapture界面的布局做了自己的改动,先看下效果图,主要是用到FrameLayout,里面嵌套RelativeLayout,里面的图片也是从微信里面拿出来的,平常我看到需要什么图片就去微信里面找,没有美工的公司的程序员就是苦逼


布局代码如下

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
        android:layout_height="fill_parent" >

    <RelativeLayout
        android:layout_width="fill_parent"
        android:layout_height="fill_parent" >

        <SurfaceView
            android:id="@+id/preview_view"
            android:layout_width="fill_parent"
            android:layout_height="fill_parent"
            android:layout_gravity="center" />

        <com.mining.app.zxing.view.ViewfinderView
            android:id="@+id/viewfinder_view"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content" />

        <include
            android:id="@+id/include1"
            android:layout_width="fill_parent"
            android:layout_height="wrap_content"
            android:layout_alignParentTop="true"
            layout="@layout/activity_title" />
    </RelativeLayout>

</FrameLayout>
在里面我将界面上面部分写在另一个布局里面,然后include进来,因为这个activity_title在我项目里面还供其他的Activity使用,我也是直接拷贝出来的

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:background="@drawable/mmtitle_bg_alpha" >

    <Button
        android:id="@+id/button_back"
        android:layout_width="75.0dip"
        android:text="返回"
        android:background="@drawable/mm_title_back_btn"
        android:textColor="@android:color/white"
        android:layout_height="wrap_content"
        android:layout_centerVertical="true"
        android:layout_marginLeft="2dip" />

    <TextView
        android:id="@+id/textview_title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignBaseline="@+id/button_back"
        android:layout_alignBottom="@+id/button_back"
        android:layout_centerHorizontal="true"
        android:gravity="center_vertical"
        android:text="二维码扫描"
        android:textColor="@android:color/white"
        android:textSize="18sp" />

</RelativeLayout>

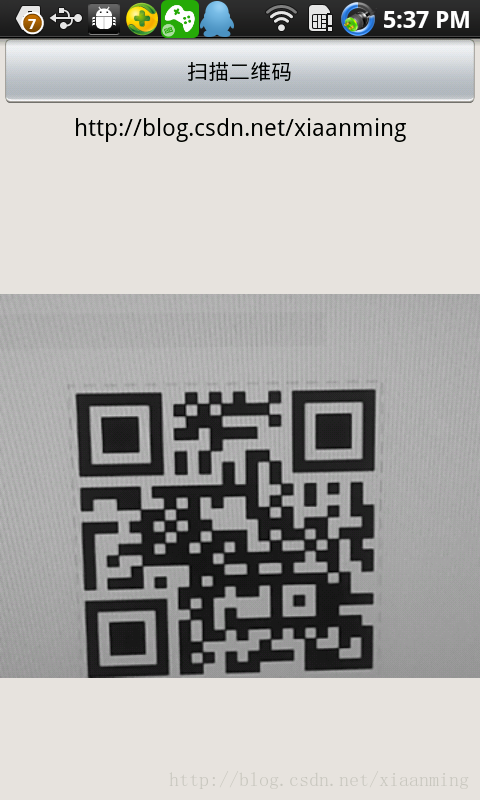

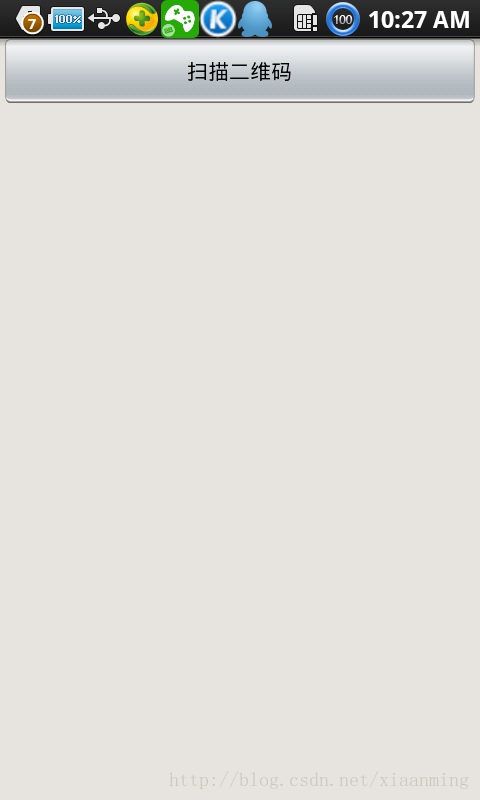

  • 在我这个demo里面,有一个主界面MainActivity,里面一个Button, 一个ImageView和一个TextView,点击Button进入到二维码扫描界面,当扫描OK的时候,回到主界面,将扫描的结果显示到TextView,将图片显示到ImageView里面,然后你可以不处理图片,我这里随带的加上图片,主界面的布局很简单如下

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#ffe1e0de" >

    <Button
        android:id="@+id/button1"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_alignParentTop="true"
        android:text="扫描二维码" />

    <TextView
        android:id="@+id/result"
        android:layout_width="fill_parent"
        android:layout_height="wrap_content"
        android:layout_below="@+id/button1"
        android:lines="2"
        android:gravity="center_horizontal"
        android:textColor="@android:color/black"
        android:textSize="16sp" />

    <ImageView
        android:id="@+id/qrcode_bitmap"
        android:layout_width="fill_parent"
        android:layout_height="fill_parent"
        android:layout_alignParentLeft="true"
        android:layout_below="@+id/result"/>
</RelativeLayout>
  • MainActivity里面的代码如下,里面的功能在上面已经说了

package com.example.qr_codescan;


import android.app.Activity;
import android.content.Intent;
import android.graphics.Bitmap;
import android.os.Bundle;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import android.widget.ImageView;
import android.widget.TextView;

public class MainActivity extends Activity {
	private final static int SCANNIN_GREQUEST_CODE = 1;
	/**
	 * 显示扫描结果
	 */
	private TextView mTextView ;
	/**
	 * 显示扫描拍的图片
	 */
	private ImageView mImageView;


	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		mTextView = (TextView) findViewById(R.id.result);
		mImageView = (ImageView) findViewById(R.id.qrcode_bitmap);

		//点击按钮跳转到二维码扫描界面,这里用的是startActivityForResult跳转
		//扫描完了之后调到该界面
		Button mButton = (Button) findViewById(R.id.button1);
		mButton.setOnClickListener(new OnClickListener() {

			@Override
			public void onClick(View v) {
				Intent intent = new Intent();
				intent.setClass(MainActivity.this, MipcaActivityCapture.class);
				intent.setFlags(Intent.FLAG_ACTIVITY_CLEAR_TOP);
				startActivityForResult(intent, SCANNIN_GREQUEST_CODE);
			}
		});
	}


	@Override
    protected void onActivityResult(int requestCode, int resultCode, Intent data) {
        super.onActivityResult(requestCode, resultCode, data);
        switch (requestCode) {
		case SCANNIN_GREQUEST_CODE:
			if(resultCode == RESULT_OK){
				Bundle bundle = data.getExtras();
				//显示扫描到的内容
				mTextView.setText(bundle.getString("result"));
				//显示
				mImageView.setImageBitmap((Bitmap) data.getParcelableExtra("bitmap"));
			}
			break;
		}
    }

}

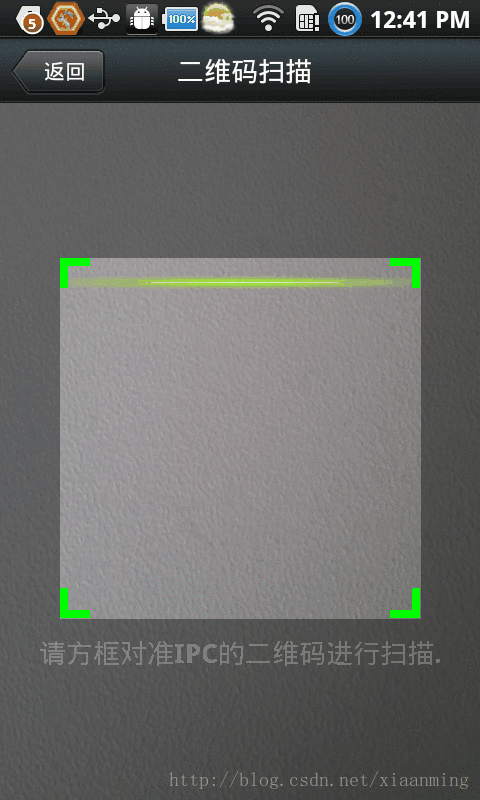

  • 上面的代码还是比较简单,但是要想做出像微信那样只的扫描框,紧紧上面的代码是没有那种效果的,我们必须重写com.mining.app.zxing.view包下面的ViewfinderView类,微信里面的都是用的图片,我是自己画出来的,代码注释的比较清楚,大家直接看代码吧,相信你能理解的,如果你要修改扫描框的大小,去CameraManager类里面修改

/*
 * Copyright (C) 2008 ZXing authors
 *
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *
 *      http://www.apache.org/licenses/LICENSE-2.0
 *
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 */

package com.mining.app.zxing.view;

import java.util.Collection;
import java.util.HashSet;

import android.content.Context;
import android.content.res.Resources;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Rect;
import android.graphics.Typeface;
import android.util.AttributeSet;
import android.view.View;

import com.example.qr_codescan.R;
import com.google.zxing.ResultPoint;
import com.mining.app.zxing.camera.CameraManager;

/**
 * This view is overlaid on top of the camera preview. It adds the viewfinder
 * rectangle and partial transparency outside it, as well as the laser scanner
 * animation and result points.
 *
 */
public final class ViewfinderView extends View {
	private static final String TAG = "log";
	/**
	 * 刷新界面的时间
	 */
	private static final long ANIMATION_DELAY = 10L;
	private static final int OPAQUE = 0xFF;

	/**
	 * 四个绿色边角对应的长度
	 */
	private int ScreenRate;

	/**
	 * 四个绿色边角对应的宽度
	 */
	private static final int CORNER_WIDTH = 10;
	/**
	 * 扫描框中的中间线的宽度
	 */
	private static final int MIDDLE_LINE_WIDTH = 6;

	/**
	 * 扫描框中的中间线的与扫描框左右的间隙
	 */
	private static final int MIDDLE_LINE_PADDING = 5;

	/**
	 * 中间那条线每次刷新移动的距离
	 */
	private static final int SPEEN_DISTANCE = 5;

	/**
	 * 手机的屏幕密度
	 */
	private static float density;
	/**
	 * 字体大小
	 */
	private static final int TEXT_SIZE = 16;
	/**
	 * 字体距离扫描框下面的距离
	 */
	private static final int TEXT_PADDING_TOP = 30;

	/**
	 * 画笔对象的引用
	 */
	private Paint paint;

	/**
	 * 中间滑动线的最顶端位置
	 */
	private int slideTop;

	/**
	 * 中间滑动线的最底端位置
	 */
	private int slideBottom;

	private Bitmap resultBitmap;
	private final int maskColor;
	private final int resultColor;

	private final int resultPointColor;
	private Collection<ResultPoint> possibleResultPoints;
	private Collection<ResultPoint> lastPossibleResultPoints;

	boolean isFirst;

	public ViewfinderView(Context context, AttributeSet attrs) {
		super(context, attrs);

		density = context.getResources().getDisplayMetrics().density;
		//将像素转换成dp
		ScreenRate = (int)(20 * density);

		paint = new Paint();
		Resources resources = getResources();
		maskColor = resources.getColor(R.color.viewfinder_mask);
		resultColor = resources.getColor(R.color.result_view);

		resultPointColor = resources.getColor(R.color.possible_result_points);
		possibleResultPoints = new HashSet<ResultPoint>(5);
	}

	@Override
	public void onDraw(Canvas canvas) {
		//中间的扫描框,你要修改扫描框的大小,去CameraManager里面修改
		Rect frame = CameraManager.get().getFramingRect();
		if (frame == null) {
			return;
		}

		//初始化中间线滑动的最上边和最下边
		if(!isFirst){
			isFirst = true;
			slideTop = frame.top;
			slideBottom = frame.bottom;
		}

		//获取屏幕的宽和高
		int width = canvas.getWidth();
		int height = canvas.getHeight();

		paint.setColor(resultBitmap != null ? resultColor : maskColor);

		//画出扫描框外面的阴影部分,共四个部分,扫描框的上面到屏幕上面,扫描框的下面到屏幕下面
		//扫描框的左边面到屏幕左边,扫描框的右边到屏幕右边
		canvas.drawRect(0, 0, width, frame.top, paint);
		canvas.drawRect(0, frame.top, frame.left, frame.bottom + 1, paint);
		canvas.drawRect(frame.right + 1, frame.top, width, frame.bottom + 1,
				paint);
		canvas.drawRect(0, frame.bottom + 1, width, height, paint);



		if (resultBitmap != null) {
			// Draw the opaque result bitmap over the scanning rectangle
			paint.setAlpha(OPAQUE);
			canvas.drawBitmap(resultBitmap, frame.left, frame.top, paint);
		} else {

			//画扫描框边上的角,总共8个部分
			paint.setColor(Color.GREEN);
			canvas.drawRect(frame.left, frame.top, frame.left + ScreenRate,
					frame.top + CORNER_WIDTH, paint);
			canvas.drawRect(frame.left, frame.top, frame.left + CORNER_WIDTH, frame.top
					+ ScreenRate, paint);
			canvas.drawRect(frame.right - ScreenRate, frame.top, frame.right,
					frame.top + CORNER_WIDTH, paint);
			canvas.drawRect(frame.right - CORNER_WIDTH, frame.top, frame.right, frame.top
					+ ScreenRate, paint);
			canvas.drawRect(frame.left, frame.bottom - CORNER_WIDTH, frame.left
					+ ScreenRate, frame.bottom, paint);
			canvas.drawRect(frame.left, frame.bottom - ScreenRate,
					frame.left + CORNER_WIDTH, frame.bottom, paint);
			canvas.drawRect(frame.right - ScreenRate, frame.bottom - CORNER_WIDTH,
					frame.right, frame.bottom, paint);
			canvas.drawRect(frame.right - CORNER_WIDTH, frame.bottom - ScreenRate,
					frame.right, frame.bottom, paint);


			//绘制中间的线,每次刷新界面,中间的线往下移动SPEEN_DISTANCE
			slideTop += SPEEN_DISTANCE;
			if(slideTop >= frame.bottom){
				slideTop = frame.top;
			}
			canvas.drawRect(frame.left + MIDDLE_LINE_PADDING, slideTop - MIDDLE_LINE_WIDTH/2, frame.right - MIDDLE_LINE_PADDING,slideTop + MIDDLE_LINE_WIDTH/2, paint);


			//画扫描框下面的字
			paint.setColor(Color.WHITE);
			paint.setTextSize(TEXT_SIZE * density);
			paint.setAlpha(0x40);
			paint.setTypeface(Typeface.create("System", Typeface.BOLD));
			canvas.drawText(getResources().getString(R.string.scan_text), frame.left, (float) (frame.bottom + (float)TEXT_PADDING_TOP *density), paint);



			Collection<ResultPoint> currentPossible = possibleResultPoints;
			Collection<ResultPoint> currentLast = lastPossibleResultPoints;
			if (currentPossible.isEmpty()) {
				lastPossibleResultPoints = null;
			} else {
				possibleResultPoints = new HashSet<ResultPoint>(5);
				lastPossibleResultPoints = currentPossible;
				paint.setAlpha(OPAQUE);
				paint.setColor(resultPointColor);
				for (ResultPoint point : currentPossible) {
					canvas.drawCircle(frame.left + point.getX(), frame.top
							+ point.getY(), 6.0f, paint);
				}
			}
			if (currentLast != null) {
				paint.setAlpha(OPAQUE / 2);
				paint.setColor(resultPointColor);
				for (ResultPoint point : currentLast) {
					canvas.drawCircle(frame.left + point.getX(), frame.top
							+ point.getY(), 3.0f, paint);
				}
			}


			//只刷新扫描框的内容,其他地方不刷新
			postInvalidateDelayed(ANIMATION_DELAY, frame.left, frame.top,
					frame.right, frame.bottom);

		}
	}

	public void drawViewfinder() {
		resultBitmap = null;
		invalidate();
	}

	/**
	 * Draw a bitmap with the result points highlighted instead of the live
	 * scanning display.
	 *
	 * @param barcode
	 *            An image of the decoded barcode.
	 */
	public void drawResultBitmap(Bitmap barcode) {
		resultBitmap = barcode;
		invalidate();
	}

	public void addPossibleResultPoint(ResultPoint point) {
		possibleResultPoints.add(point);
	}

}

上面的代码中,中间那根线微信是用的图片,我这里是画的,如果你想更加仿真点就将下面的代码

canvas.drawRect(frame.left + MIDDLE_LINE_PADDING, slideTop - MIDDLE_LINE_WIDTH/2, frame.right - MIDDLE_LINE_PADDING,slideTop + MIDDLE_LINE_WIDTH/2, paint);

改成

Rect lineRect = new Rect();
			lineRect.left = frame.left;
			lineRect.right = frame.right;
			lineRect.top = slideTop;
			lineRect.bottom = slideTop + 18;
			canvas.drawBitmap(((BitmapDrawable)(getResources().getDrawable(R.drawable.qrcode_scan_line))).getBitmap(), null, lineRect, paint);

那条扫描线自己去微信里面找一下,我贴出来的失真了,下载微信apk,将后缀名改成zip,然后解压就行了

画扫描框下面字体的代码需要修改下,这样子能根据字体自动排列在中间,如果字太长我没有处理,那个要自动换行,你可以自行处理

paint.setColor(Color.WHITE);
paint.setTextSize(TEXT_SIZE * density);
paint.setAlpha(0x40);
paint.setTypeface(Typeface.DEFAULT_BOLD);
String text = getResources().getString(R.string.R.string.scan_text);
float textWidth = paint.measureText(text);

canvas.drawText(text, (width - textWidth)/2, (float) (frame.bottom + (float)TEXT_PADDING_TOP *density), paint)

运行界面截图,其中中间的那根绿色的线会上下移动,跟微信的效果差不多,当然运行你还需要相对应的权限问题,有兴趣的朋友可以去下载demo



从8点多写这篇博客写到现在,看起来这么点字,但实际上还是比较耗时间的,如果你觉得这篇文章对你有帮助,你就顶一下,哈哈,洗澡睡觉去了,上面的项目中还有一些资源文件我没有贴出来,想要看效果可以下载源码


我在Android 基于google Zxing实现对手机中的二维码进行扫描这篇文章中实现了对手机中二维码照片的扫描,并且替换了中间的扫描线,和微信效果更加相似,建议大家去下那文章的项目源码


项目源码,点击下载




基于google Zxing实现二维码条形码扫描仿微信二维码扫描效果,这里是实例代码下载 ,项目详情http://blog.csdn.net/xiaanming/article/details/10163203 了解二维码这个东西还是从微信中,当时微信推出二维码扫描功能,自己感觉挺新颖的,从一张图片中扫一下竟然能直接加好友,不可思议啊,那时候还不了解二维码,呵呵,然后做项目的时候,老板说要加上二维码扫描功能,然后自己的屁颠屁颠的去百度,google啥的,发现很多朋友都有介绍二维码扫描的功能,然后我就跟着人家的介绍自己搞起了二维码扫描功能,跟着人家的帖子,很快我的项目就加入了扫描二维码的功能,然后自己还很开心。 随着微信的到来,二维码越来越火爆,随处能看到二维码,比如商城里面,肯德基,餐厅等等,对于二维码扫描我们使用的是google的开源框架Zxing,我们可以去http://code.google.com/p/zxing/下载源码和Jar包,之前我项目中的二维码扫描功能只实现扫描功能,其UI真的是其丑无比,一个好的应用软件,其UI界面也要被大众所接纳,不然人家就不会用你的软件啦,所以说应用软件功能和界面一样都很重要,例如微信,相信微信UI被 很多应用软件所模仿,我也仿照微信扫描二维码效果进行模仿,虽然没有微信做的那么精致,但是效果还是可以的,所以将自己修改UI的代码和扫描二维码的代码分享给大家,一是自己以后项目遇到同样的功能直接拷贝来用,二是给还没有加入二维码功能的人一个参考,站在巨人的肩膀上,哈哈,我之前也是站在巨人的肩膀上加上此功能,接下来跟着我一步一步来实现此项功能,里面去除了很多不必要的文件
©️2021 CSDN 皮肤主题: 大白 设计师:CSDN官方博客 返回首页
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、C币套餐、付费专栏及课程。

余额充值
