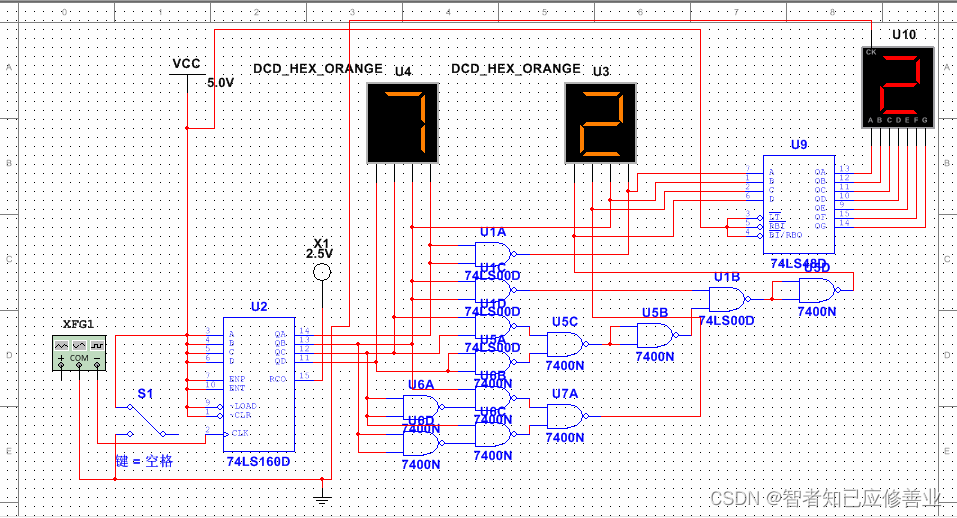

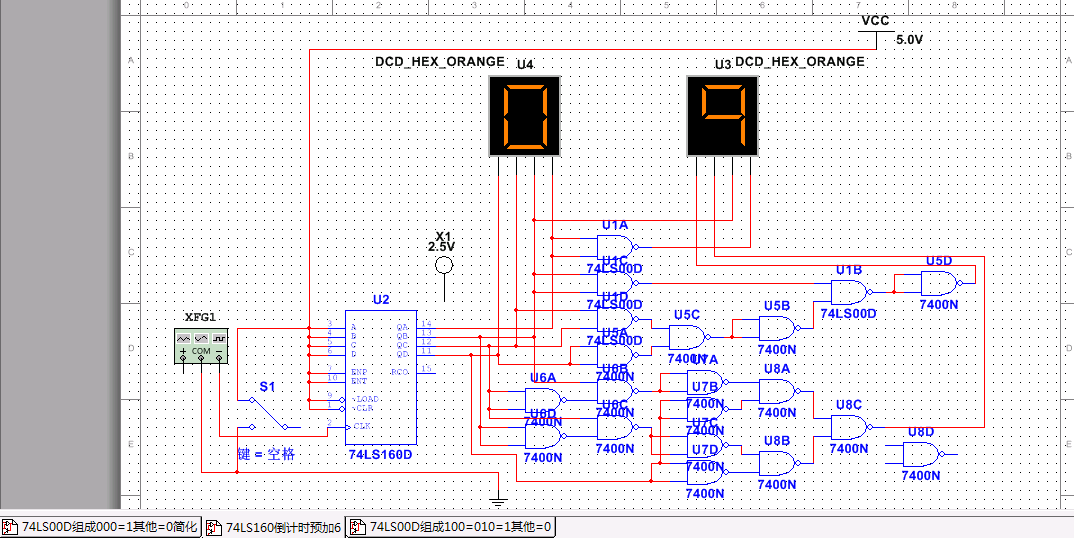

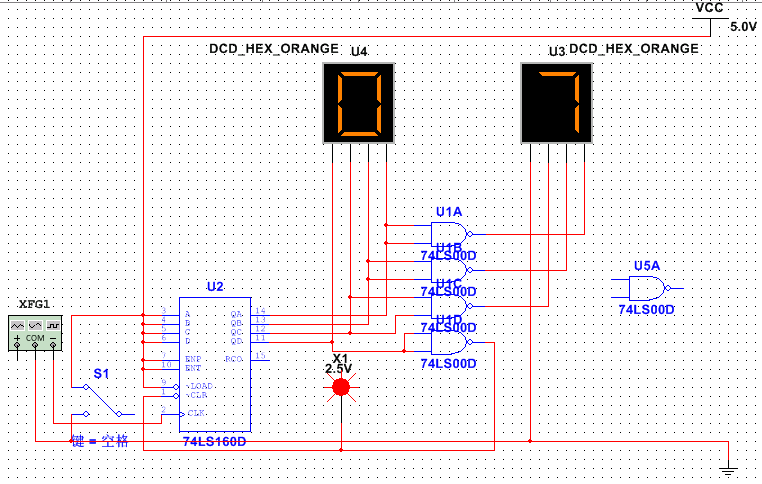

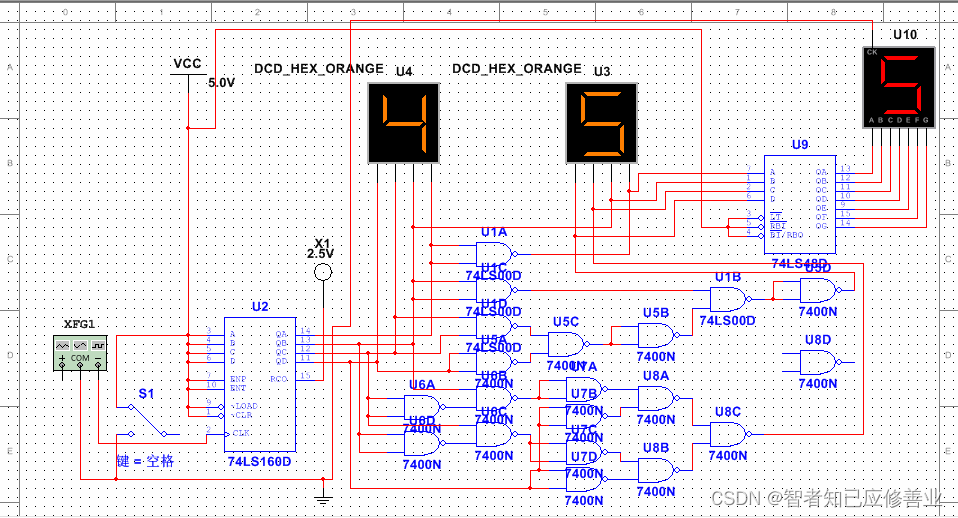

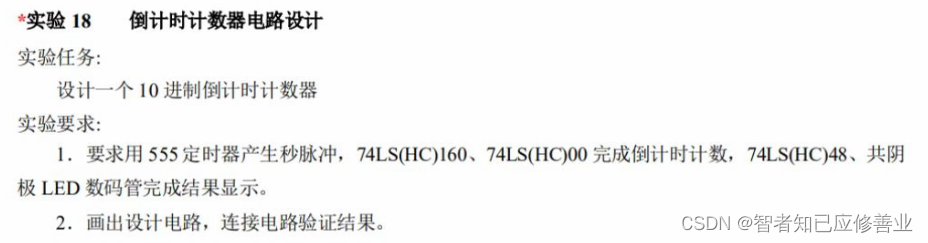

【74LS160倒计时7-0/0-9转9-0】2022-6-6

缘由https://bbs.csdn.net/topics/399145472?list=78209674

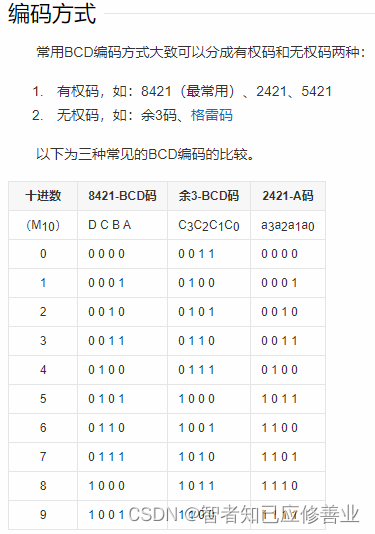

 0.0000=-00-=1001.9
1.1000=-00-=0001.8
2.0100=-1-0=1110.7
3.1100=-1-0=0110.6
4.0010=-010=1010.5
5.1010=-010=0010.4
6.0110=-1-0=1100.3
7.1110=-1-0=0100.2
8.0001=-00-=1000.1
9.1001=-00-=0000.0

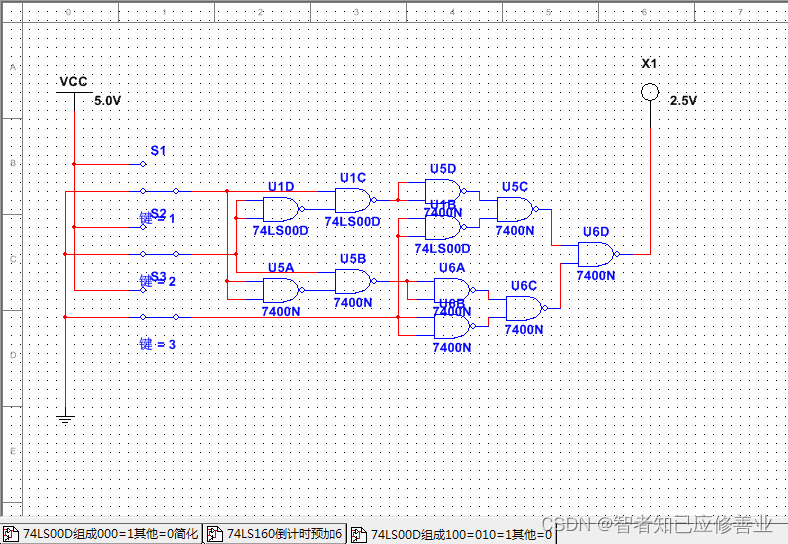

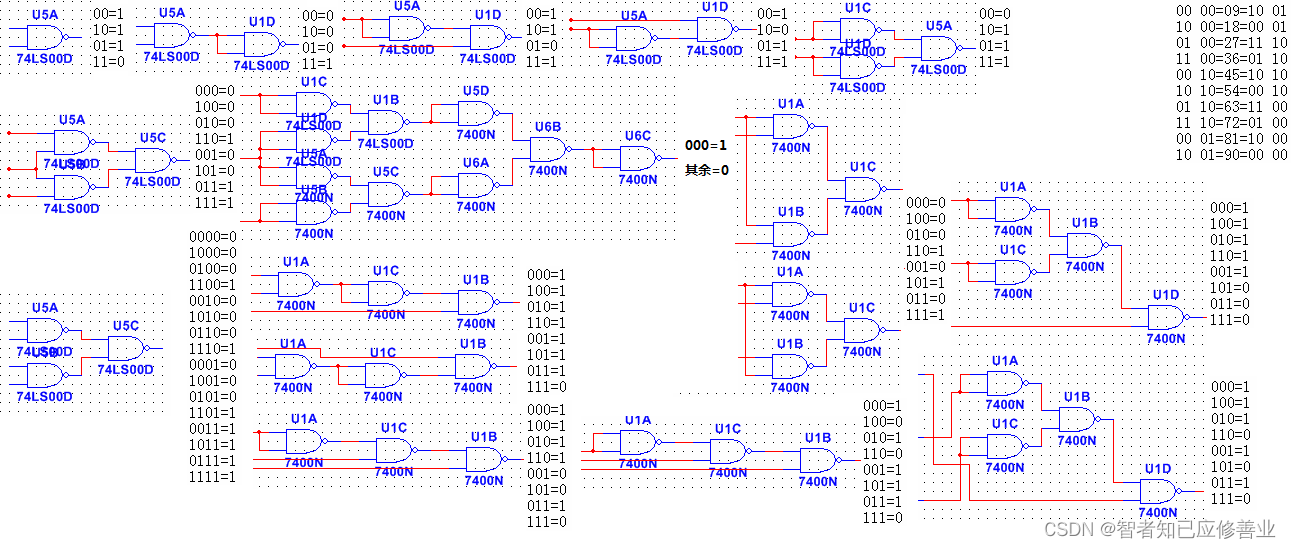

花了4天左右时间推演了与非门组合逻辑如上图，结合数码管0-9转9-0需要转换的值逻辑，选取符合要求的组合再组合完成特定逻辑，实现Qc、Qd逻辑推演和化简。上图逻辑推理化简

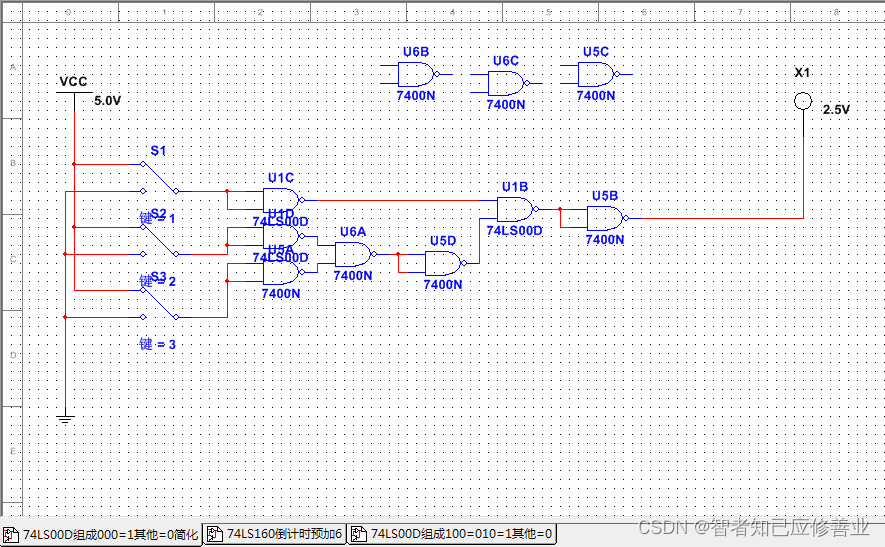

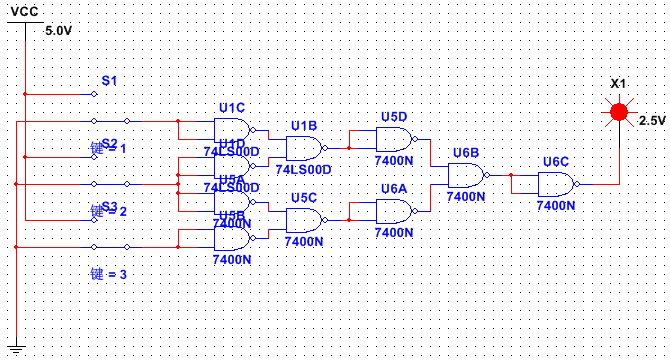

 化简了一下减少了几个与非门总使用13个与非门即3片7400即可。
